WL 200

Weitspannkabelleiter, Höhe = 200 mm

Die Weitspannkabelleitern WL 200 haben eine Holmhöhe von 202 mm und eine Bahnbreite von 200 bis 600 mm. Sie sind in einer Standardlänge von 6000 mm erhältlich. Die Sprossen bestehen aus gelochten Profilschienen. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

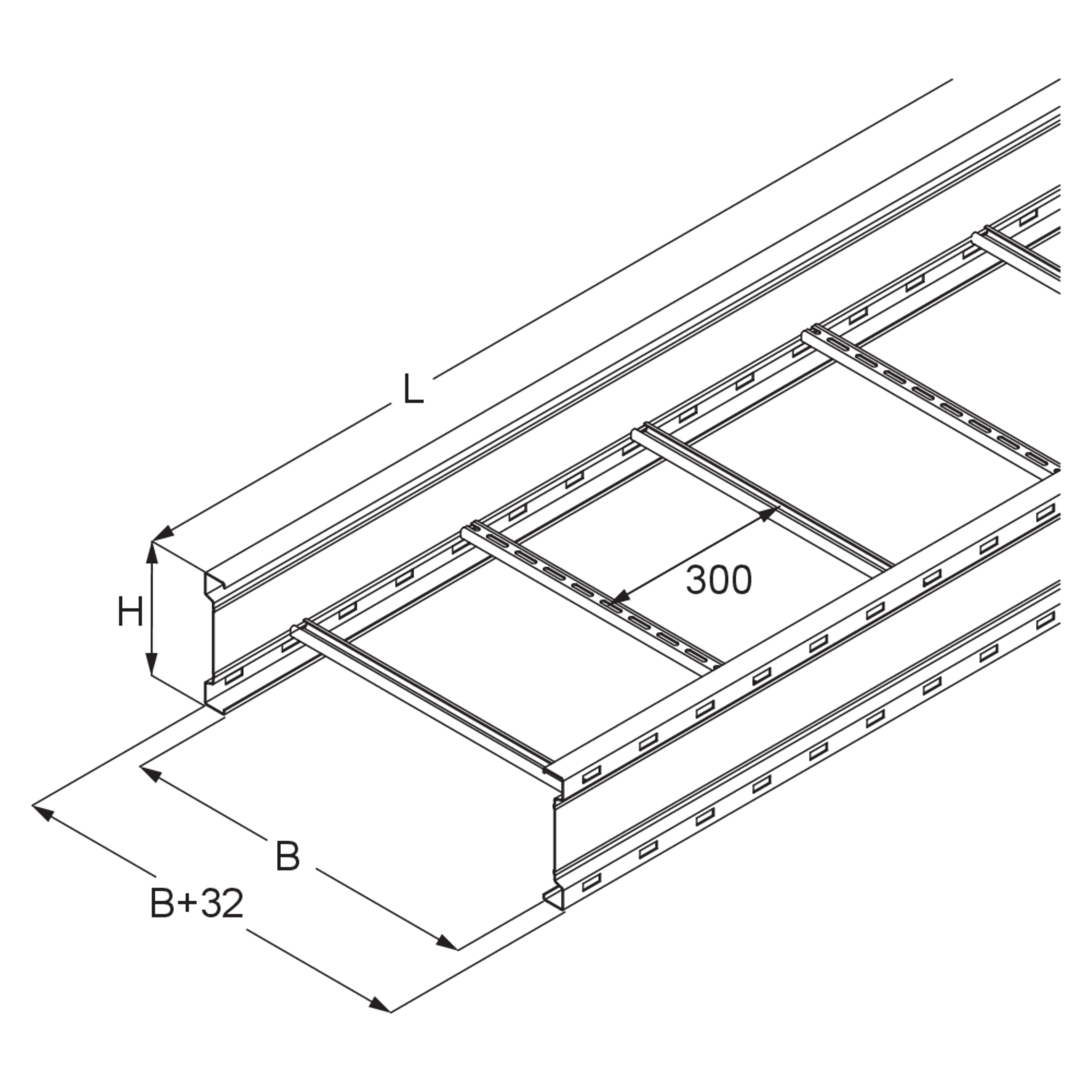

Artikel

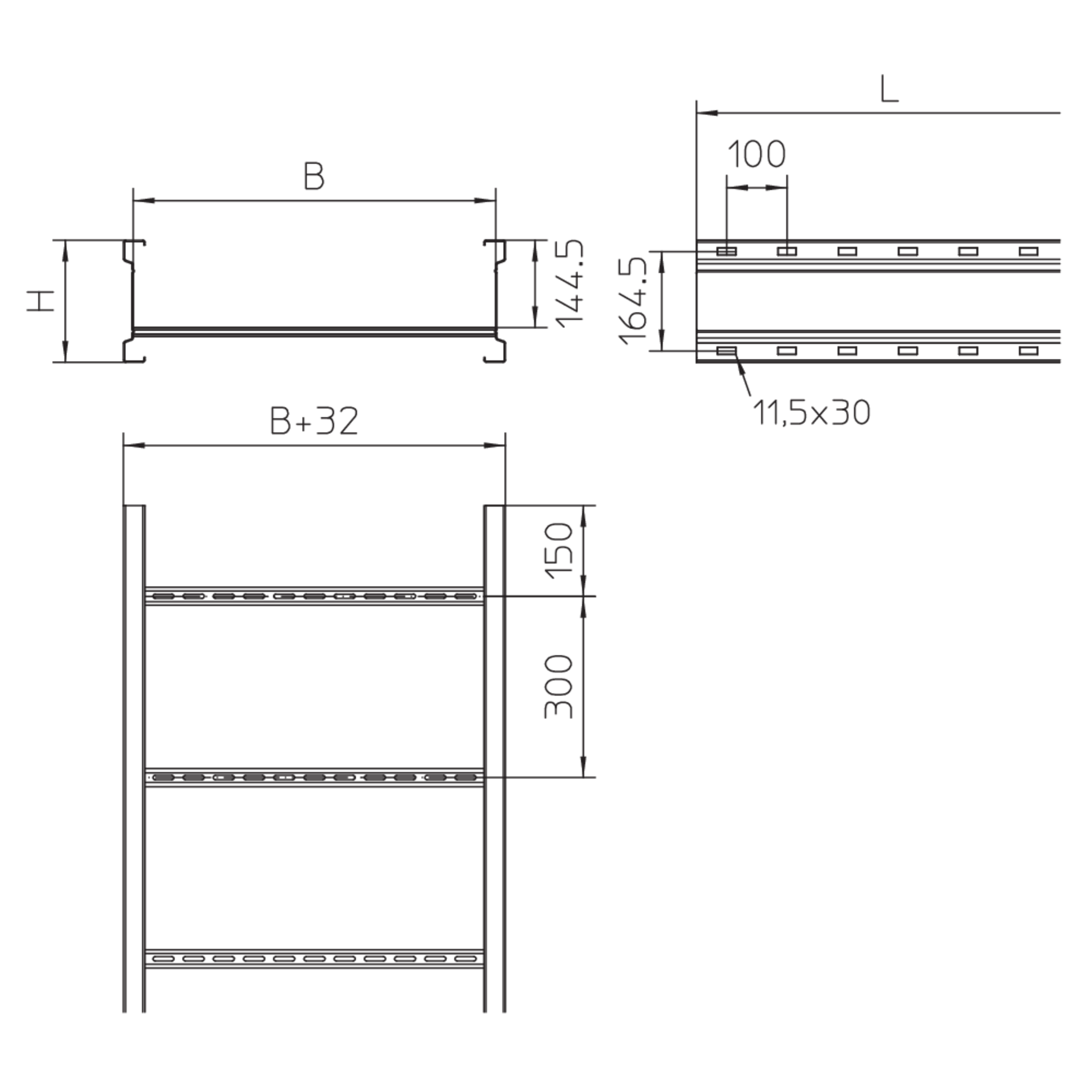

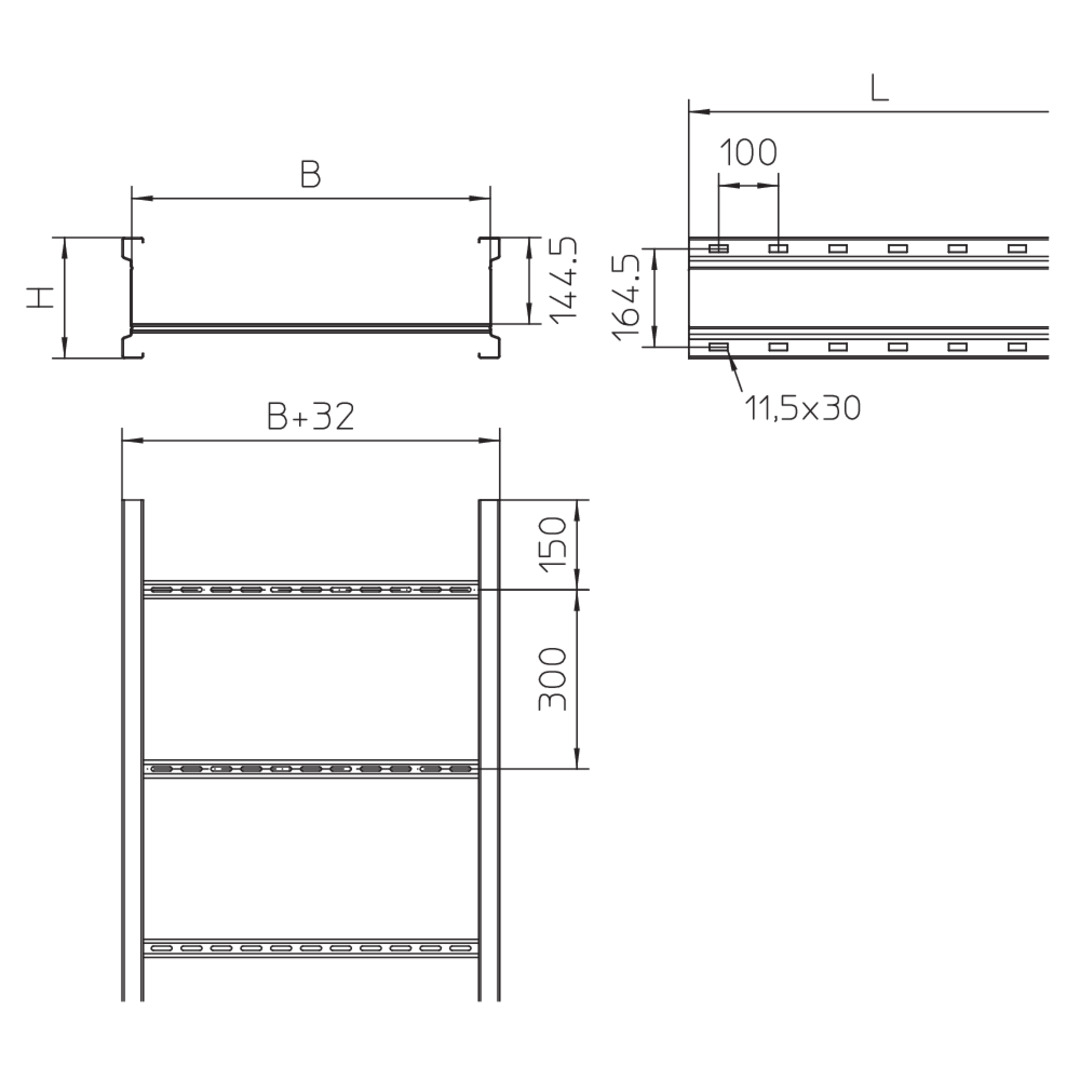

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WL 200-20S
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    0.8 kN/m
    Querschnittsfläche
    285 cm2
    Gewicht je Lagermengeneinheit
    56.480 kg
    Mehr Informationen
  • WL 200-30S
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    1.2 kN/m
    Querschnittsfläche
    430 cm2
    Gewicht je Lagermengeneinheit
    58.240 kg
    Mehr Informationen
  • WL 200-40S
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    1.61 kN/m
    Querschnittsfläche
    574 cm2
    Gewicht je Lagermengeneinheit
    60.000 kg
    Mehr Informationen
  • WL 200-50S
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    2.01 kN/m
    Querschnittsfläche
    719 cm2
    Gewicht je Lagermengeneinheit
    61.770 kg
    Mehr Informationen
  • WL 200-60S
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    2.42 kN/m
    Querschnittsfläche
    863 cm2
    Gewicht je Lagermengeneinheit
    63.530 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

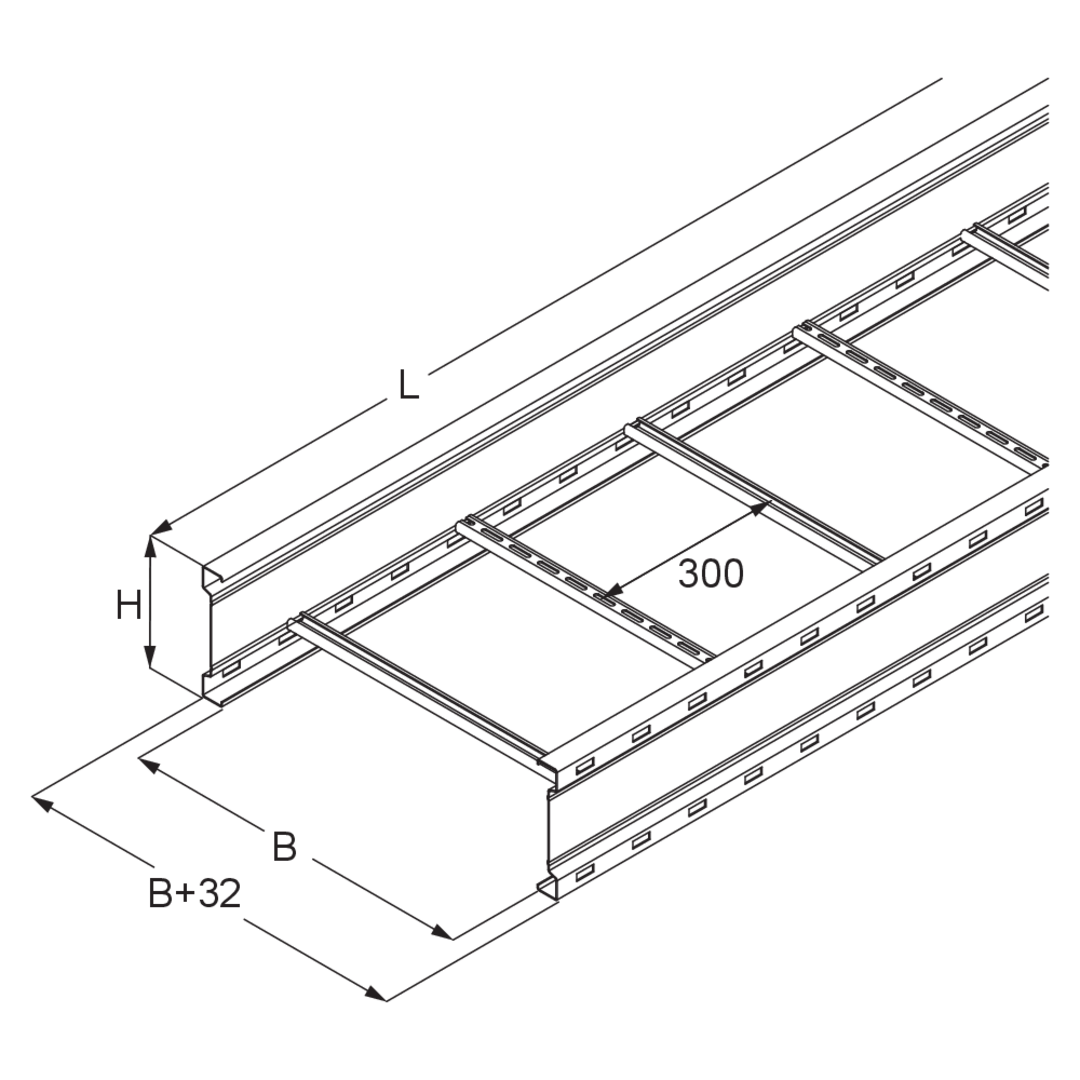

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WL 200-20F
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    0.8 kN/m
    Querschnittsfläche
    285 cm2
    Gewicht je Lagermengeneinheit
    60.440 kg
    Mehr Informationen
  • WL 200-30F
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    1.2 kN/m
    Querschnittsfläche
    430 cm2
    Gewicht je Lagermengeneinheit
    62.320 kg
    Mehr Informationen
  • WL 200-40F
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    1.61 kN/m
    Querschnittsfläche
    574 cm2
    Gewicht je Lagermengeneinheit
    64.200 kg
    Mehr Informationen
  • WL 200-50F
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    2.01 kN/m
    Querschnittsfläche
    719 cm2
    Gewicht je Lagermengeneinheit
    66.090 kg
    Mehr Informationen
  • WL 200-60F
    Weitspannkabelleiter
    Höhe
    202 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Leistungskabel
    2.42 kN/m
    Querschnittsfläche
    863 cm2
    Gewicht je Lagermengeneinheit
    67.970 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

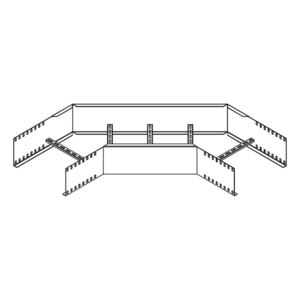

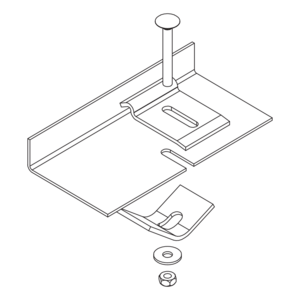

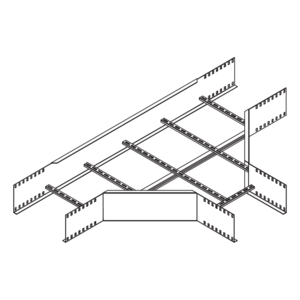

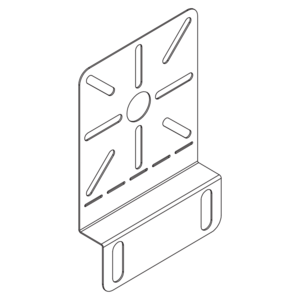

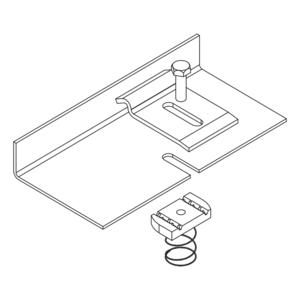

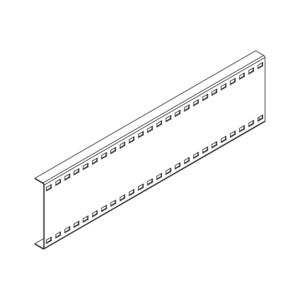

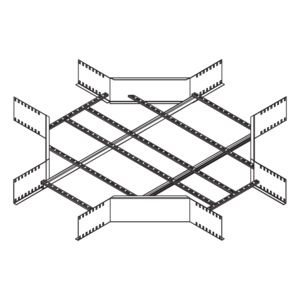

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

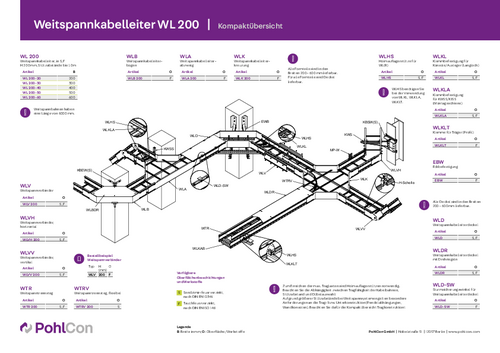

  • Weitspannkabelleiter WL 200

    Kompaktübersicht

    PDF, 649 KB

    de
    Download

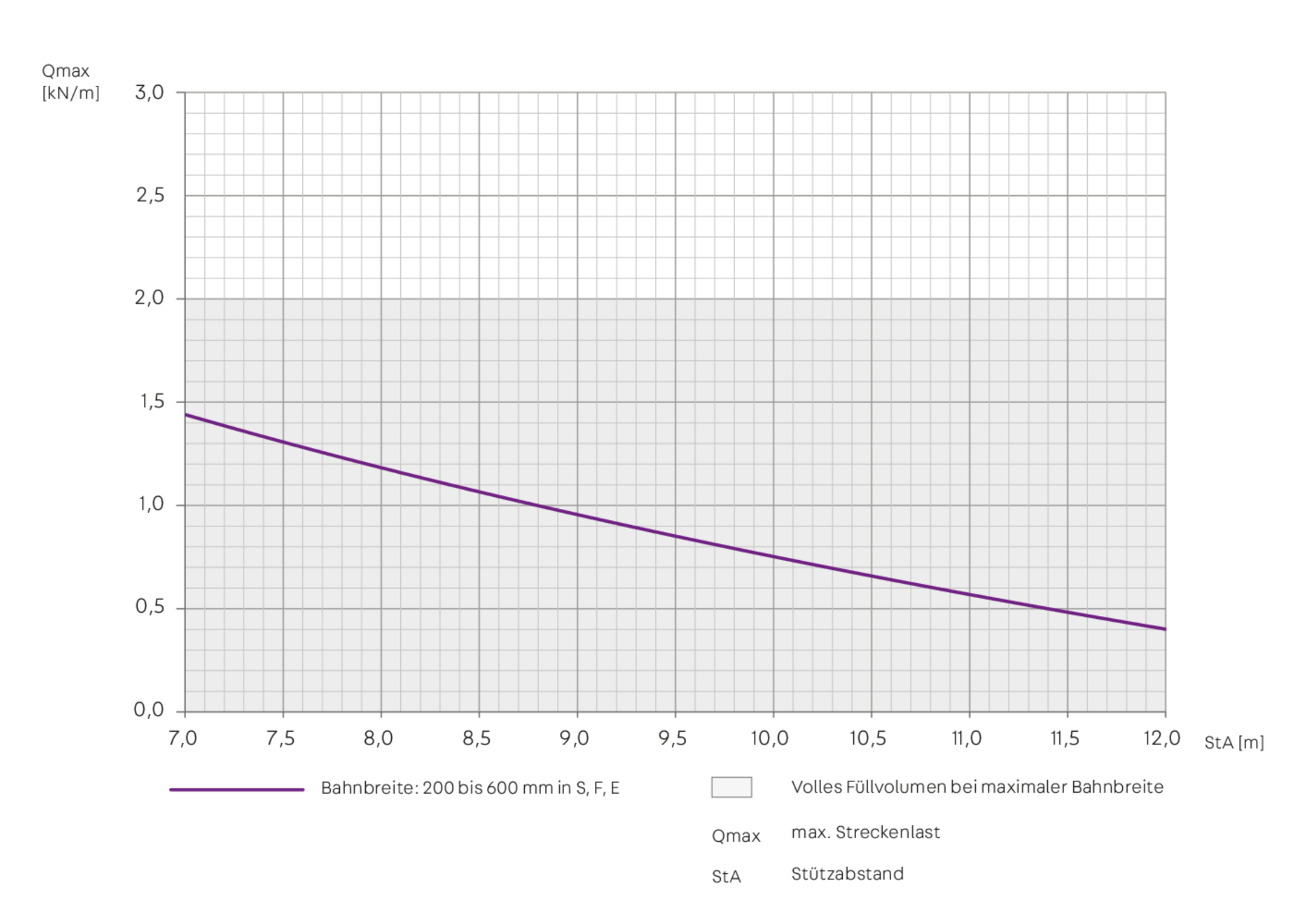

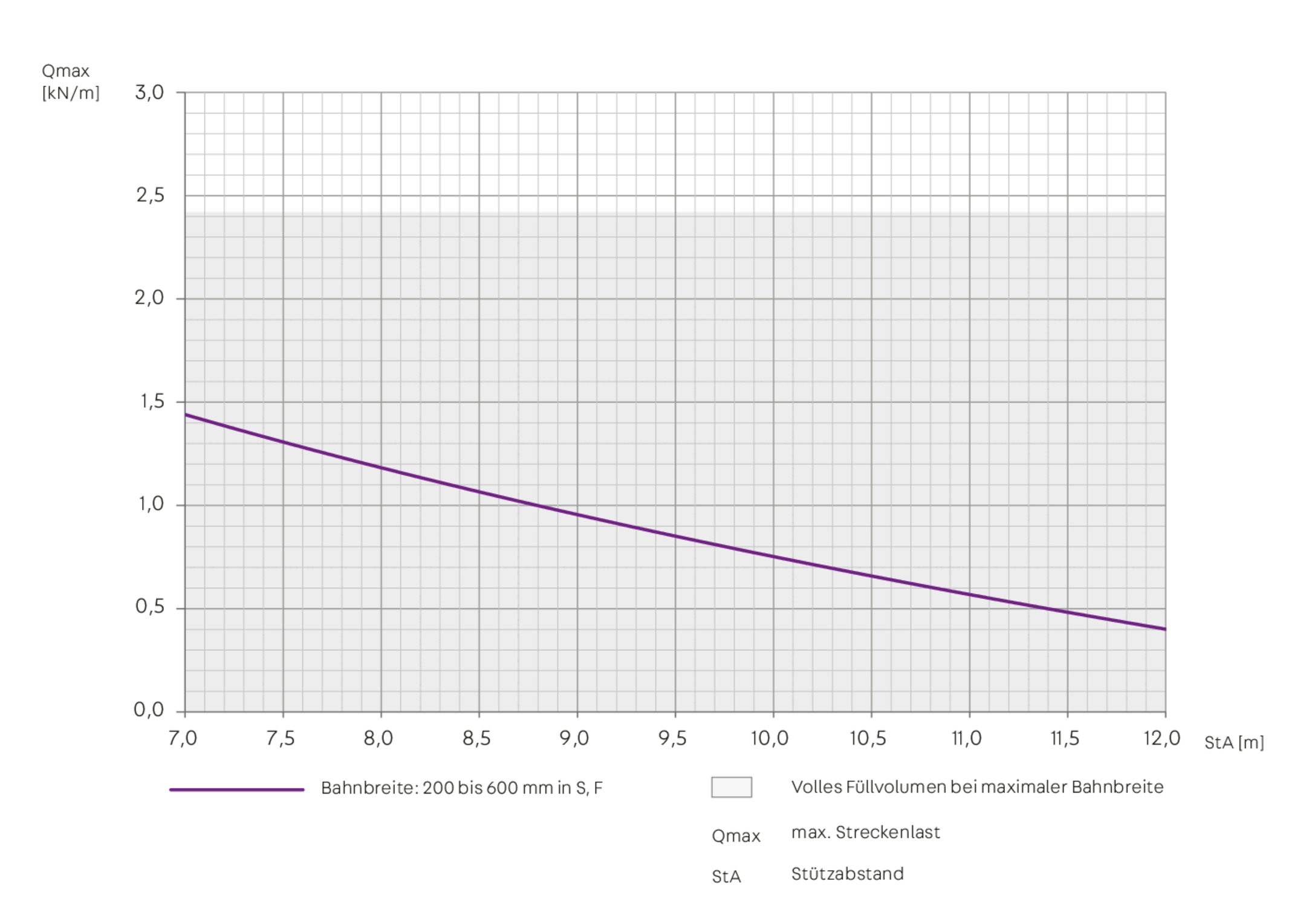

Belastungsdiagramm

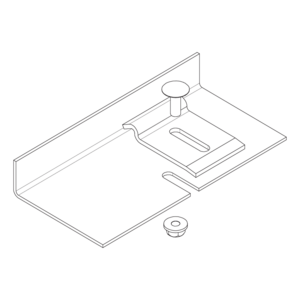

Inklusivzubehör
