WLK 200

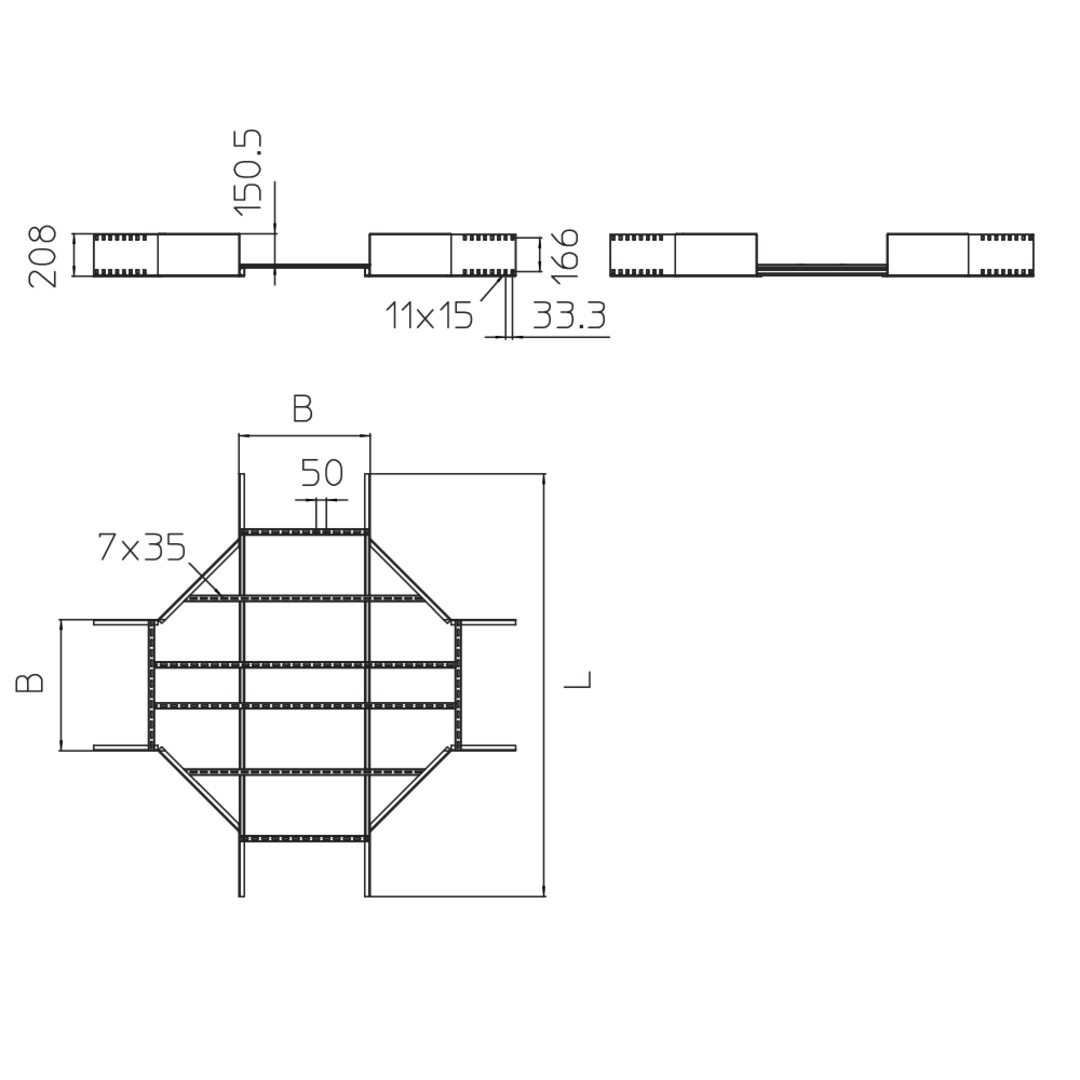

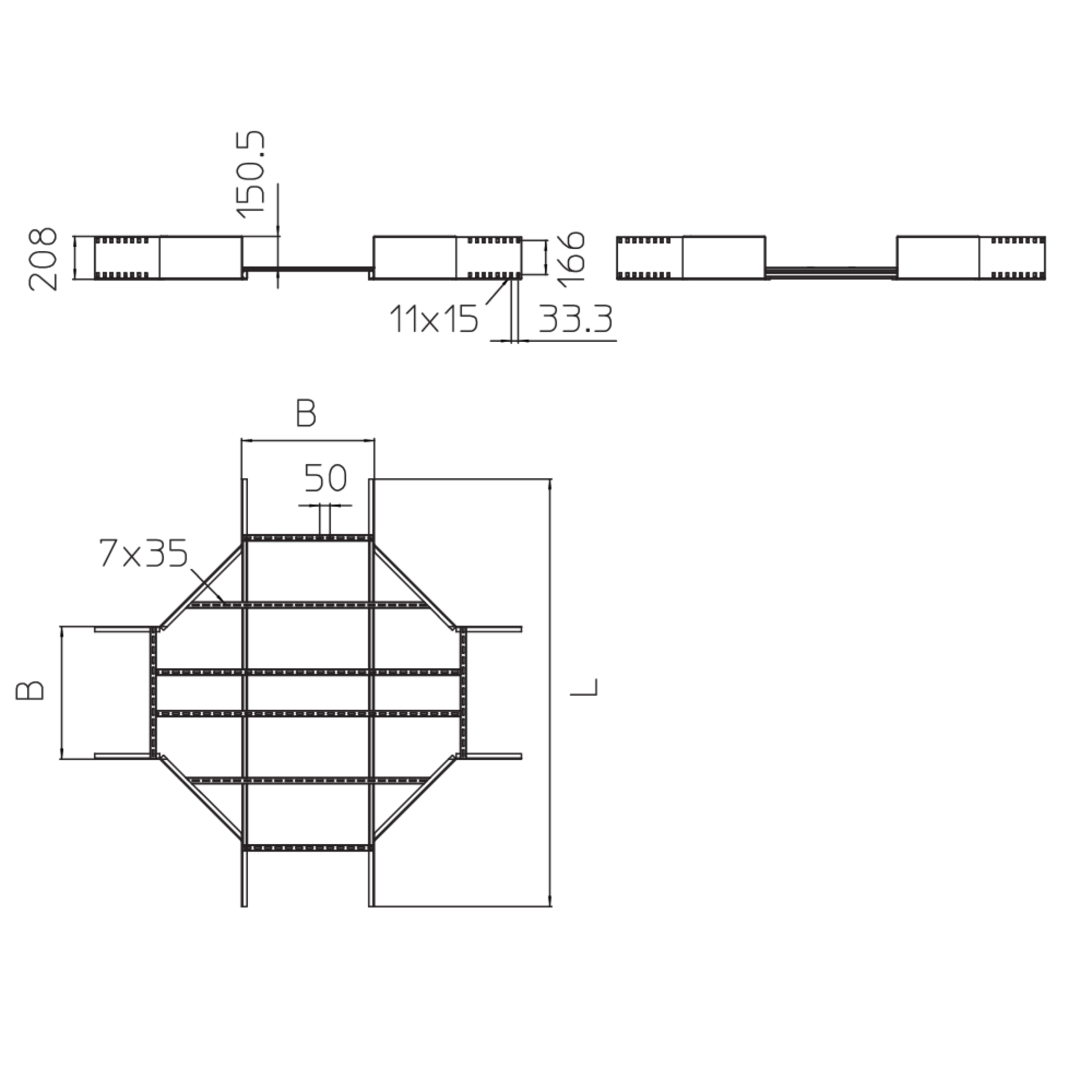

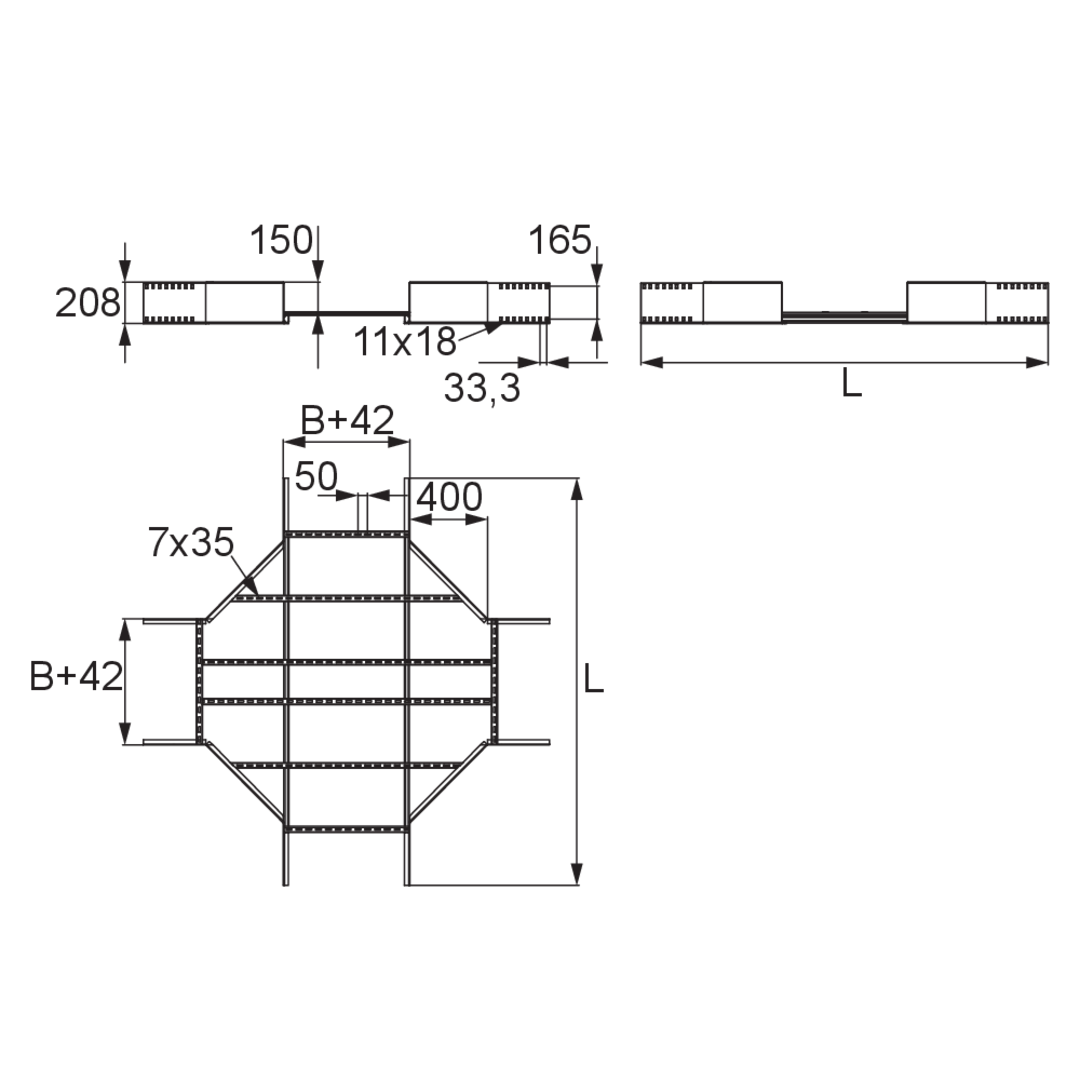

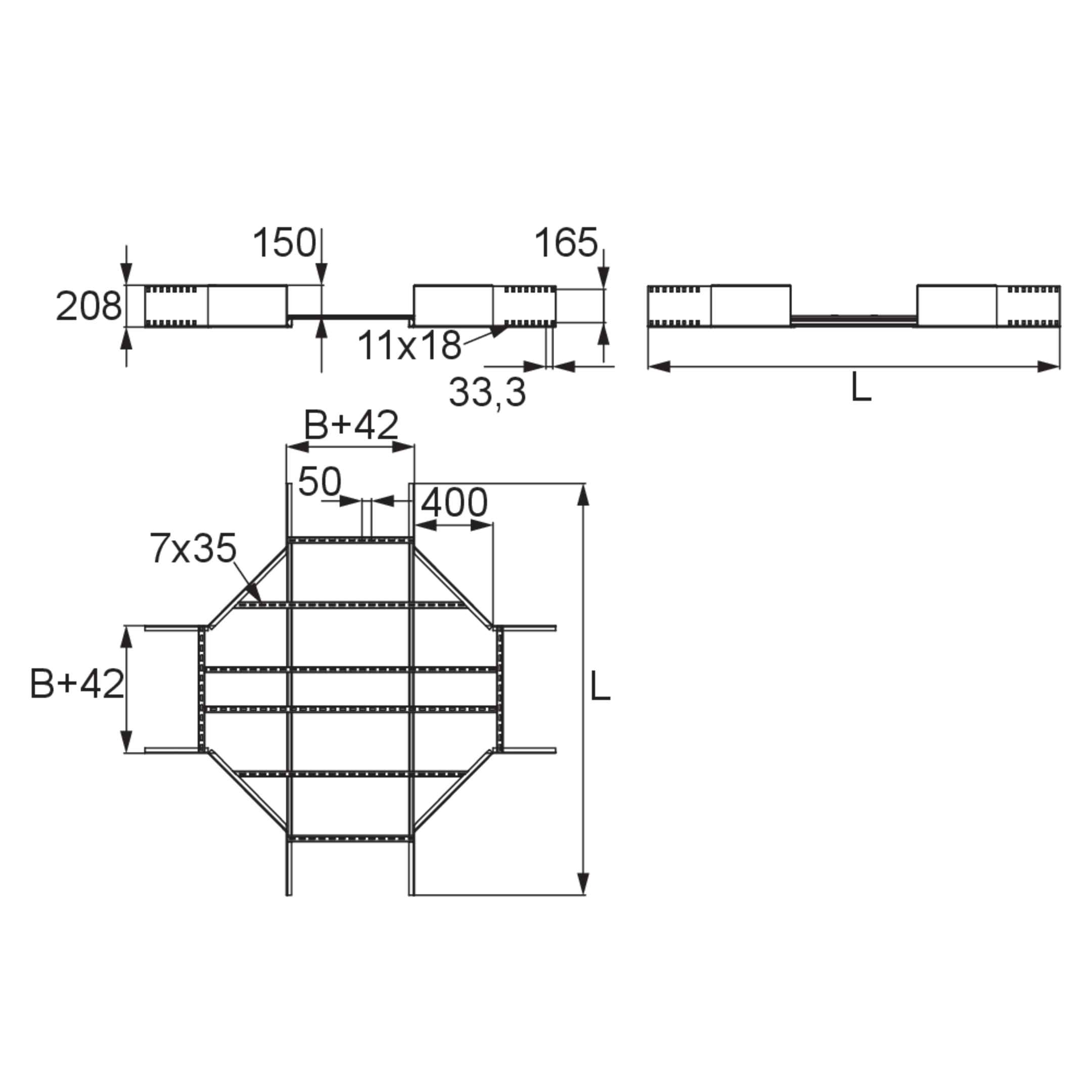

Weitspannkabelleiter-Kreuzung, Höhe = 208 mm

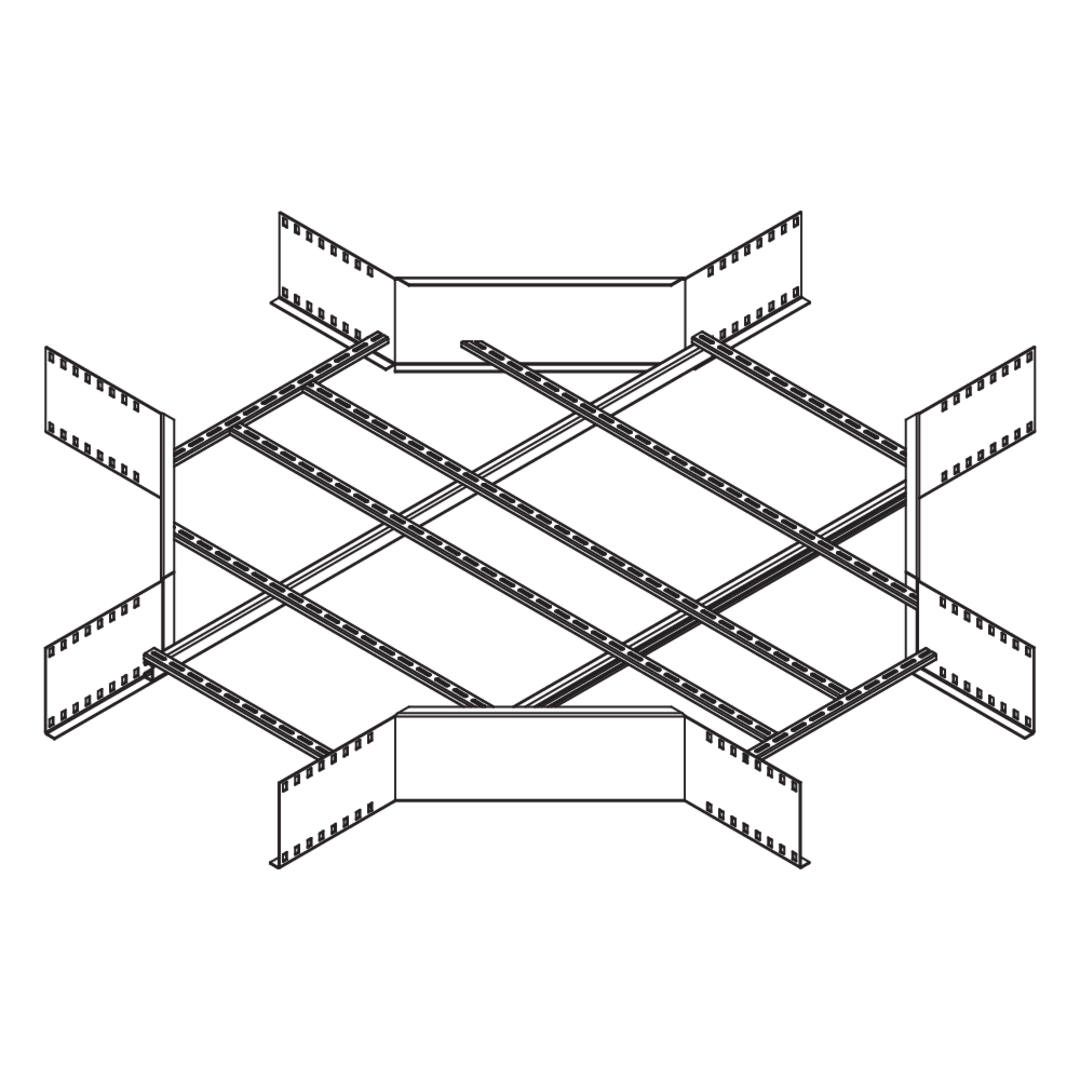

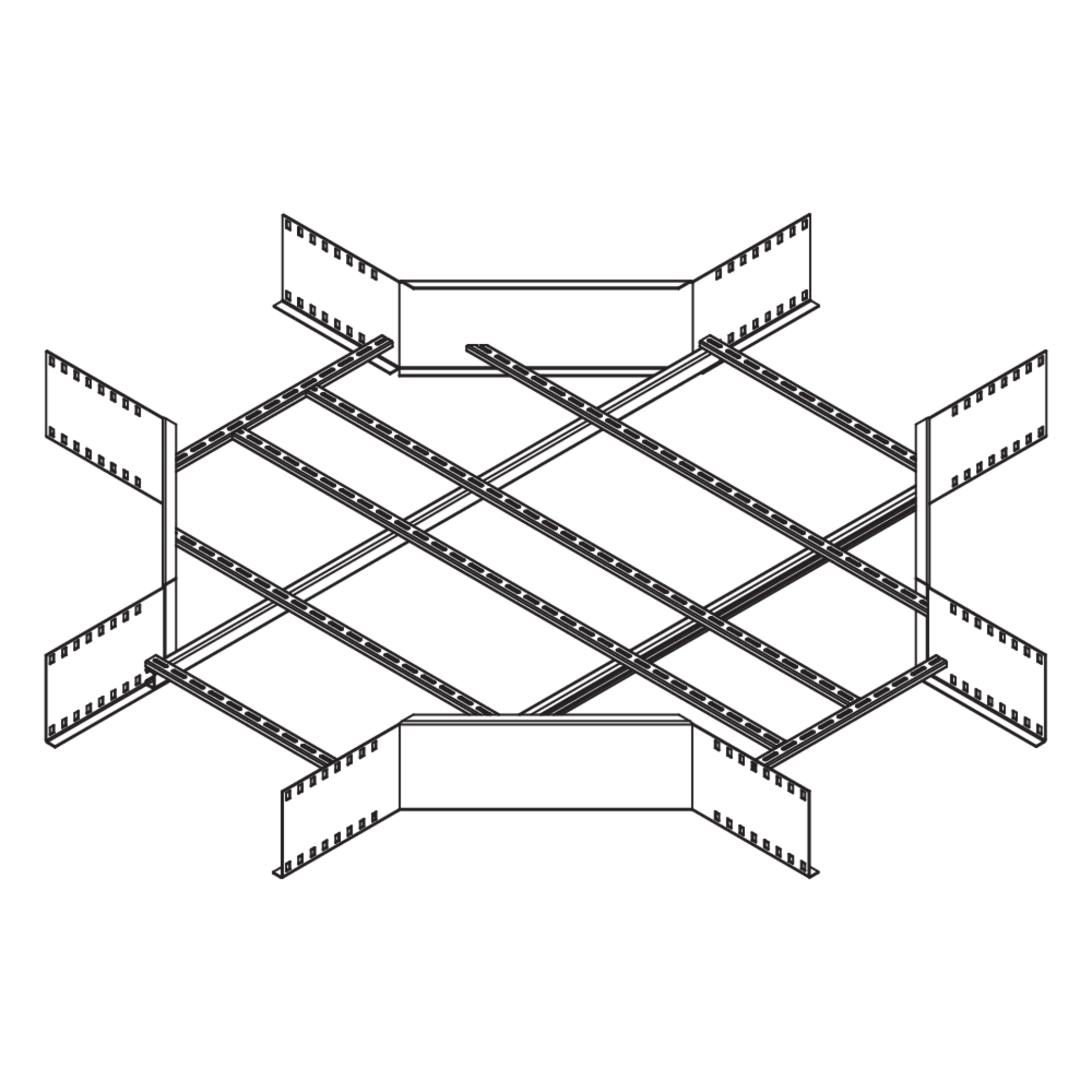

Die Weitspannkabelleiter-Kreuzung WLK 200 mit integrierten Verbindern dient als Formteil für sich horizontal kreuzende Weitspannkabelleitern. Sie eignet sich für Weitspannkabelleitern WL 200 und weist Breiten von 237 bis 637 mm an der jeweiligen Kabelleiteranschlussstelle auf. Sie besteht aus tauchfeuerverzinktem Stahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

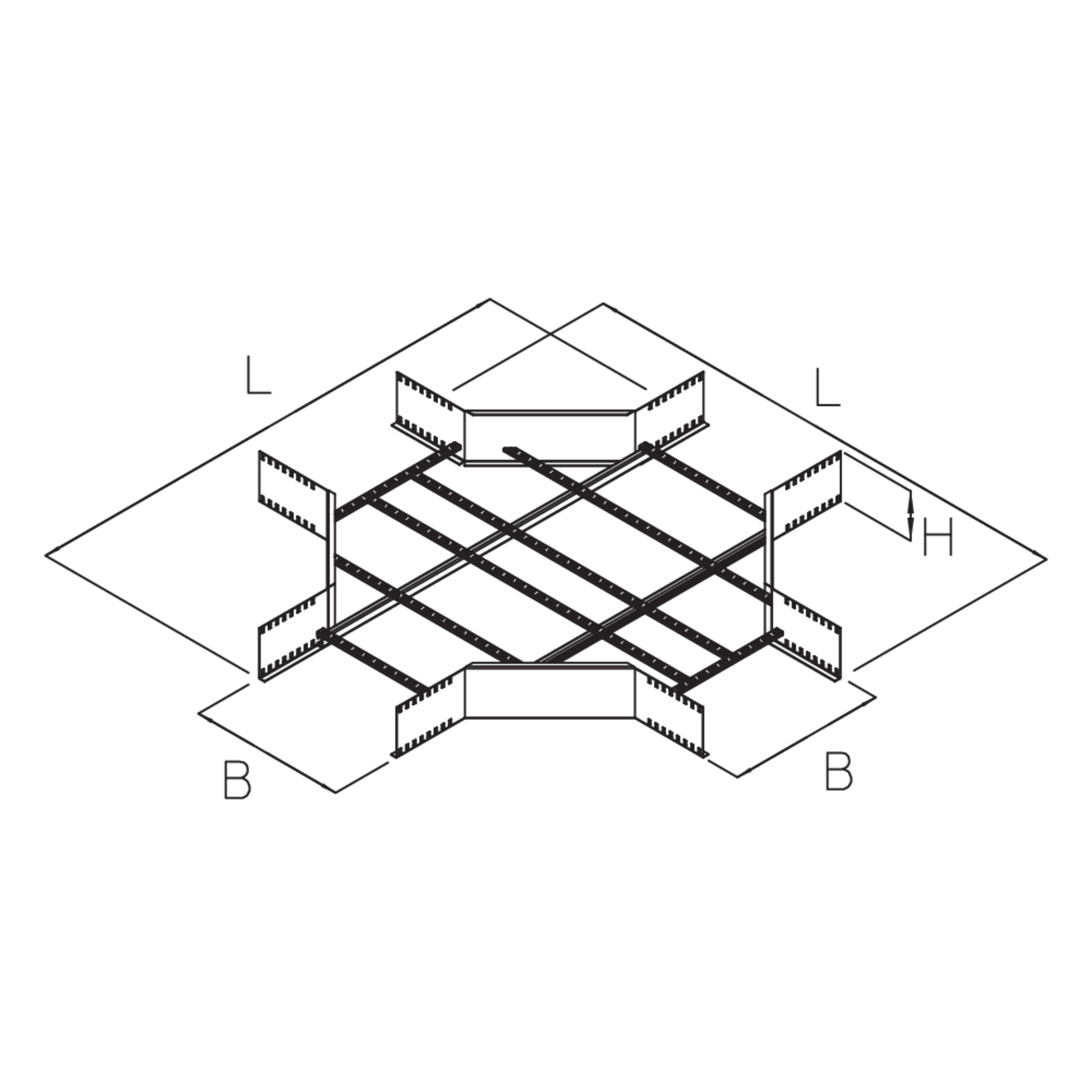

Artikel

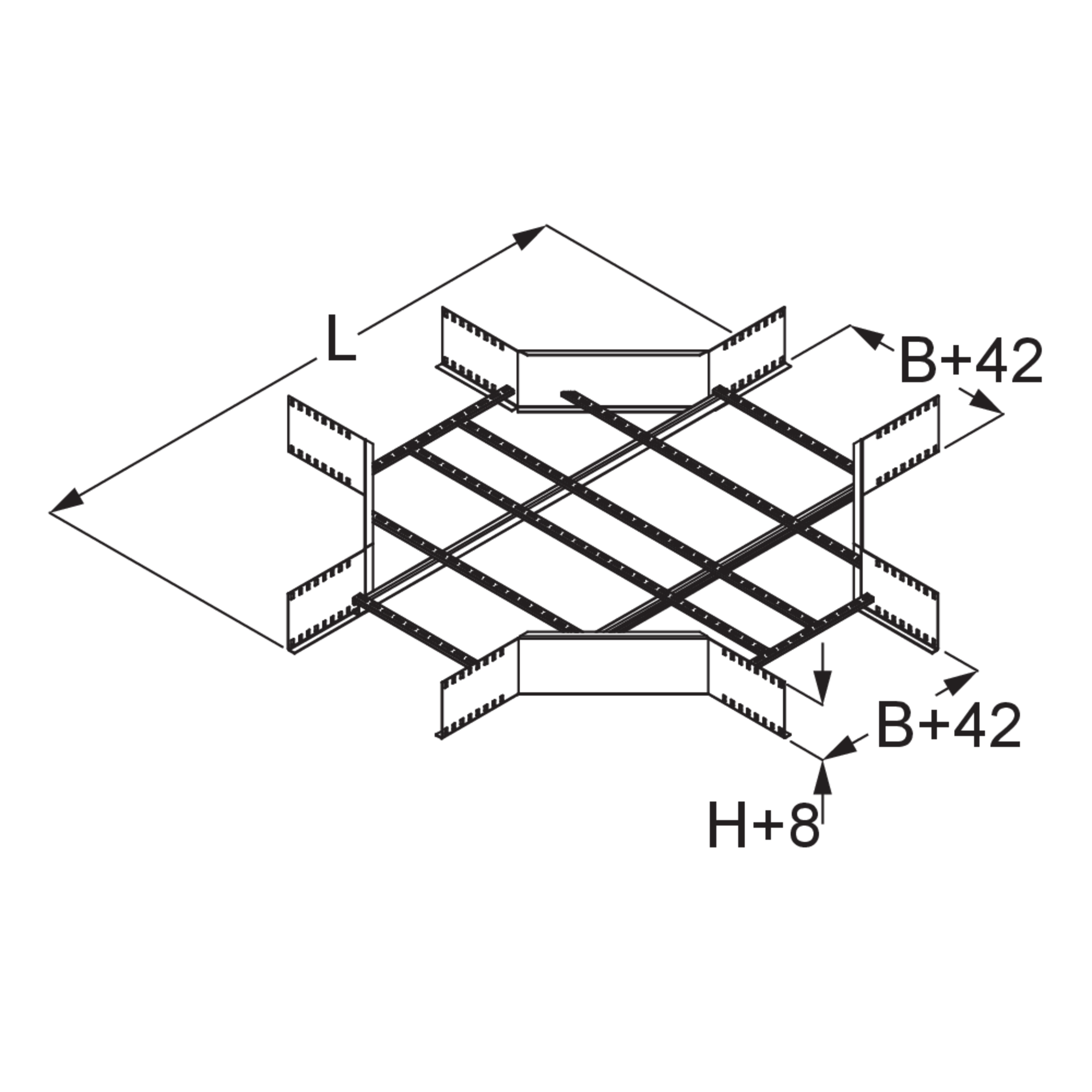

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • WLK 200-20F
    Weitspannkabelleiter-Kreuzung
    Höhe
    204 mm
    Breite
    237 mm
    Länge
    1667 mm
    Gewicht je Lagermengeneinheit
    34.480 kg
    Inklusivzubehör
    Mehr Informationen
  • WLK 200-30F
    Weitspannkabelleiter-Kreuzung
    Höhe
    204 mm
    Breite
    337 mm
    Länge
    1767 mm
    Gewicht je Lagermengeneinheit
    35.470 kg
    Inklusivzubehör
    Mehr Informationen
  • WLK 200-40F
    Weitspannkabelleiter-Kreuzung
    Höhe
    204 mm
    Breite
    437 mm
    Länge
    1867 mm
    Gewicht je Lagermengeneinheit
    36.410 kg
    Inklusivzubehör
    Mehr Informationen
  • WLK 200-50F
    Weitspannkabelleiter-Kreuzung
    Höhe
    204 mm
    Breite
    537 mm
    Länge
    1967 mm
    Gewicht je Lagermengeneinheit
    38.180 kg
    Inklusivzubehör
    Mehr Informationen
  • WLK 200-60F
    Weitspannkabelleiter-Kreuzung
    Höhe
    204 mm
    Breite
    637 mm
    Länge
    2067 mm
    Gewicht je Lagermengeneinheit
    39.200 kg
    Inklusivzubehör
    Mehr Informationen

Details

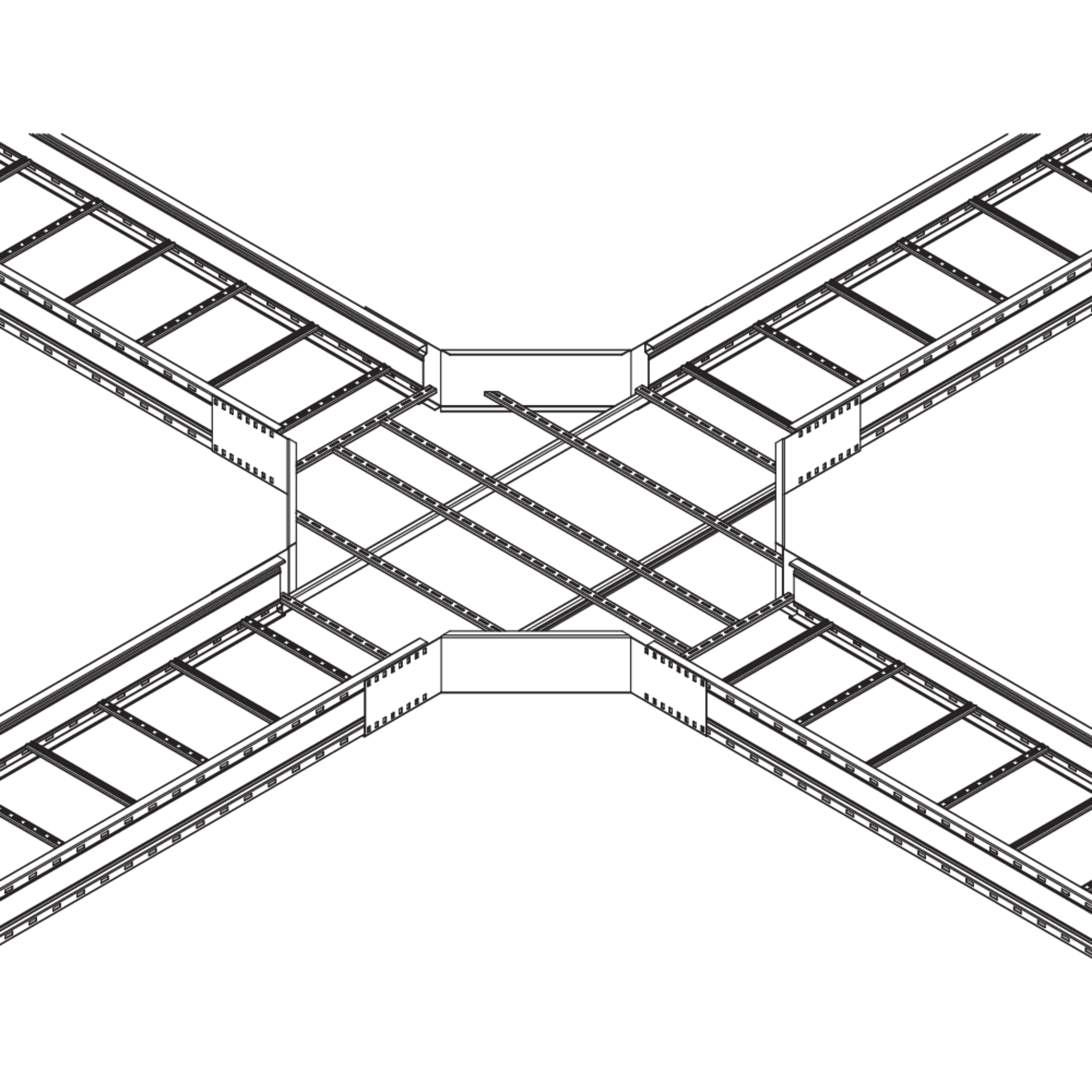

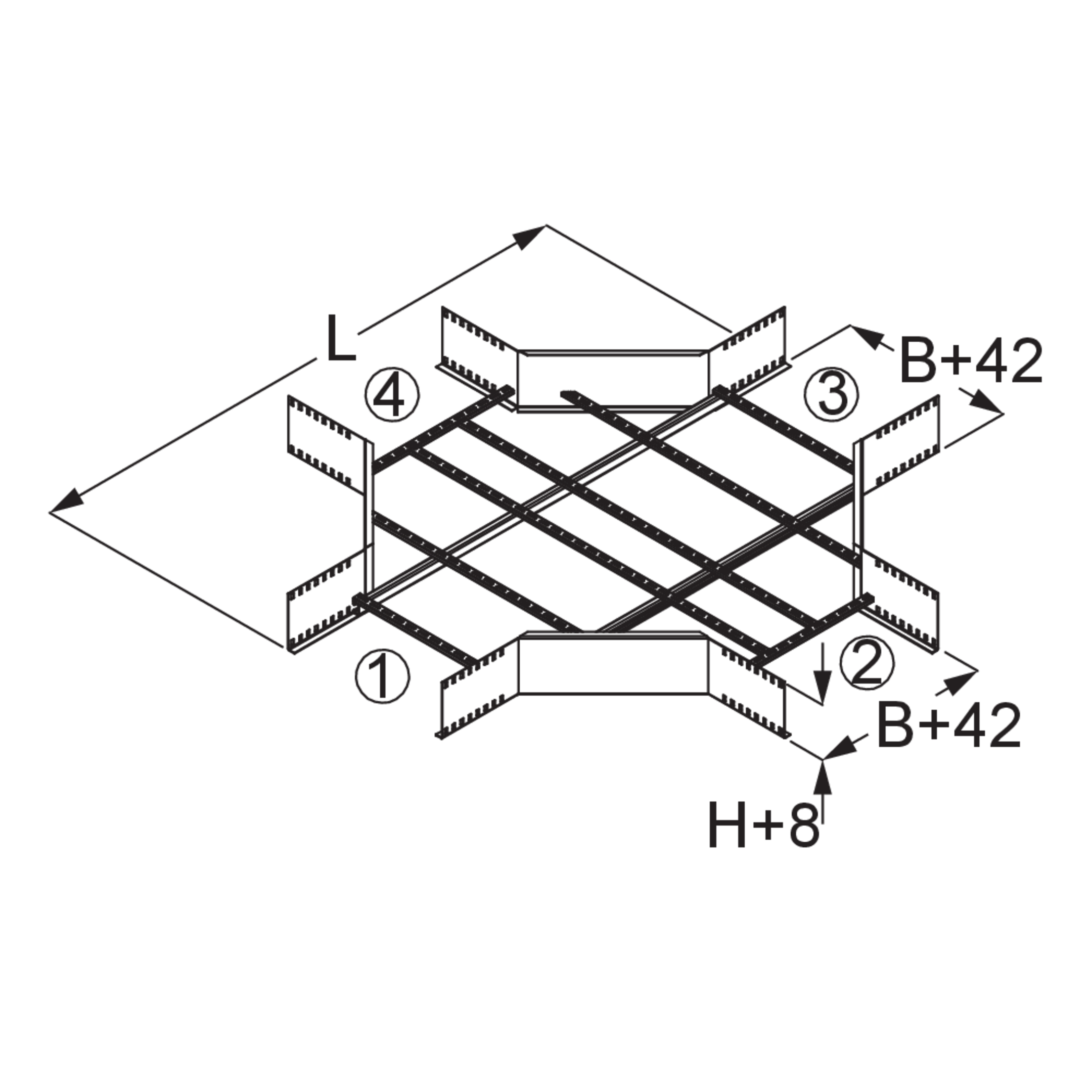

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
  • Kabelschonende Führung
