WLA 200

Weitspannkabelleiter-Abzweig, Höhe = 200 mm

Der T-förmige Weitspannkabelleiter-Abzweig WLA 200 mit integrierten Verbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für die Weitspannkabelleitern WL 200 und weist Breiten von 200 bis 600 mm auf. Der Weitspannkabelleiter-Abzweig wird zwischen zwei Weitspannkabelleitern WL 200 eingesetzt. Anschließend lässt sich die Anschlussleiter einschieben. Er besteht aus tauchfeuerverzinktem Stahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

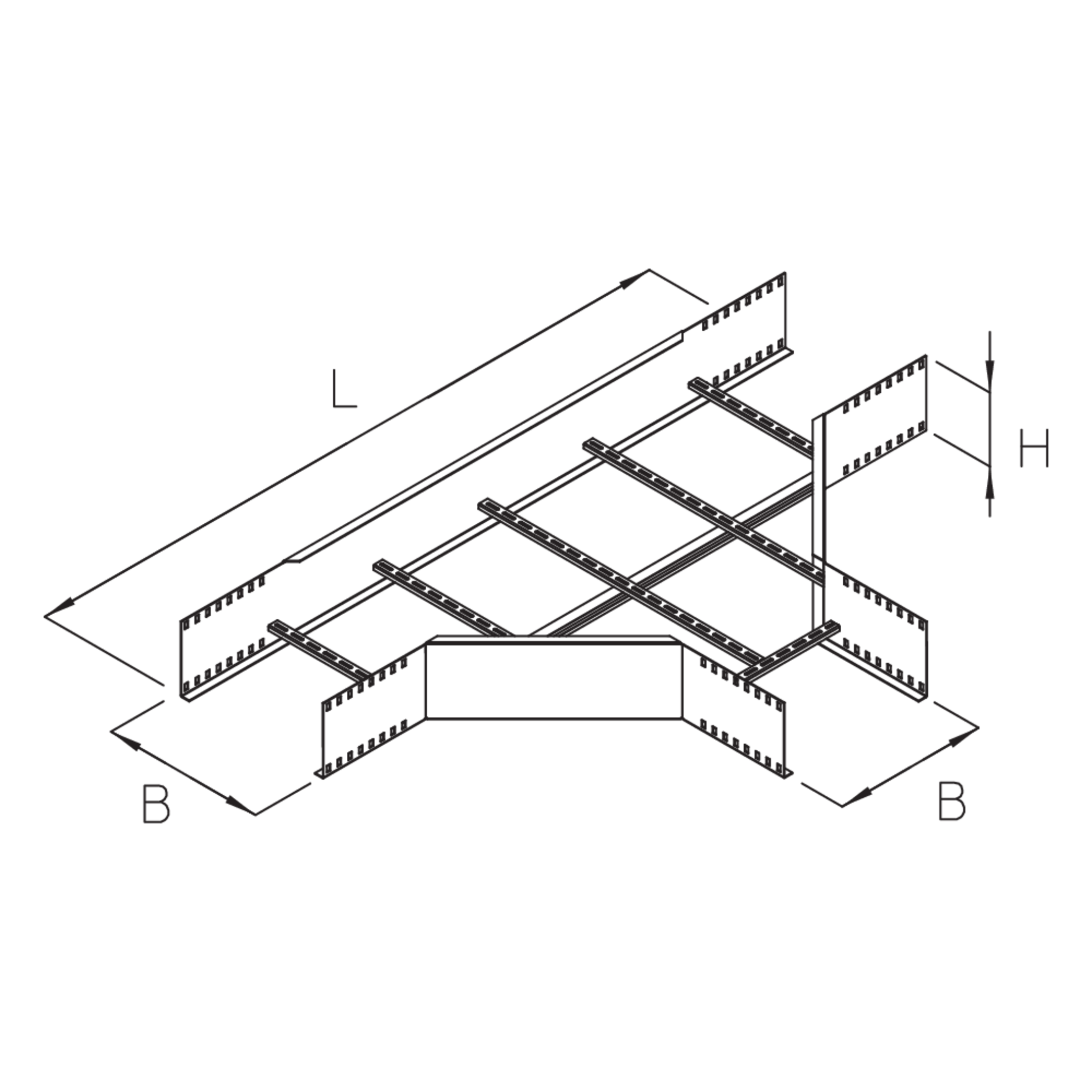

H

Höhe

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WLA 200-20F
    Weitspannkabelleiter-Abzweig
    Höhe
    200 mm
    Breite
    200 mm
    Länge
    1667 mm
    Radius
    400 mm
    Gewicht je Lagermengeneinheit
    23.680 kg
    Included accessories
    Mehr Informationen
  • WLA 200-30F
    Weitspannkabelleiter-Abzweig
    Höhe
    200 mm
    Breite
    300 mm
    Länge
    1767 mm
    Radius
    400 mm
    Gewicht je Lagermengeneinheit
    24.800 kg
    Included accessories
    Mehr Informationen
  • WLA 200-40F
    Weitspannkabelleiter-Abzweig
    Höhe
    200 mm
    Breite
    400 mm
    Länge
    1867 mm
    Radius
    400 mm
    Gewicht je Lagermengeneinheit
    25.910 kg
    Included accessories
    Mehr Informationen
  • WLA 200-50F
    Weitspannkabelleiter-Abzweig
    Höhe
    200 mm
    Breite
    500 mm
    Länge
    1967 mm
    Radius
    400 mm
    Gewicht je Lagermengeneinheit
    27.640 kg
    Included accessories
    Mehr Informationen
  • WLA 200-60F
    Weitspannkabelleiter-Abzweig
    Höhe
    200 mm
    Breite
    600 mm
    Länge
    2067 mm
    Radius
    400 mm
    Gewicht je Lagermengeneinheit
    28.820 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
