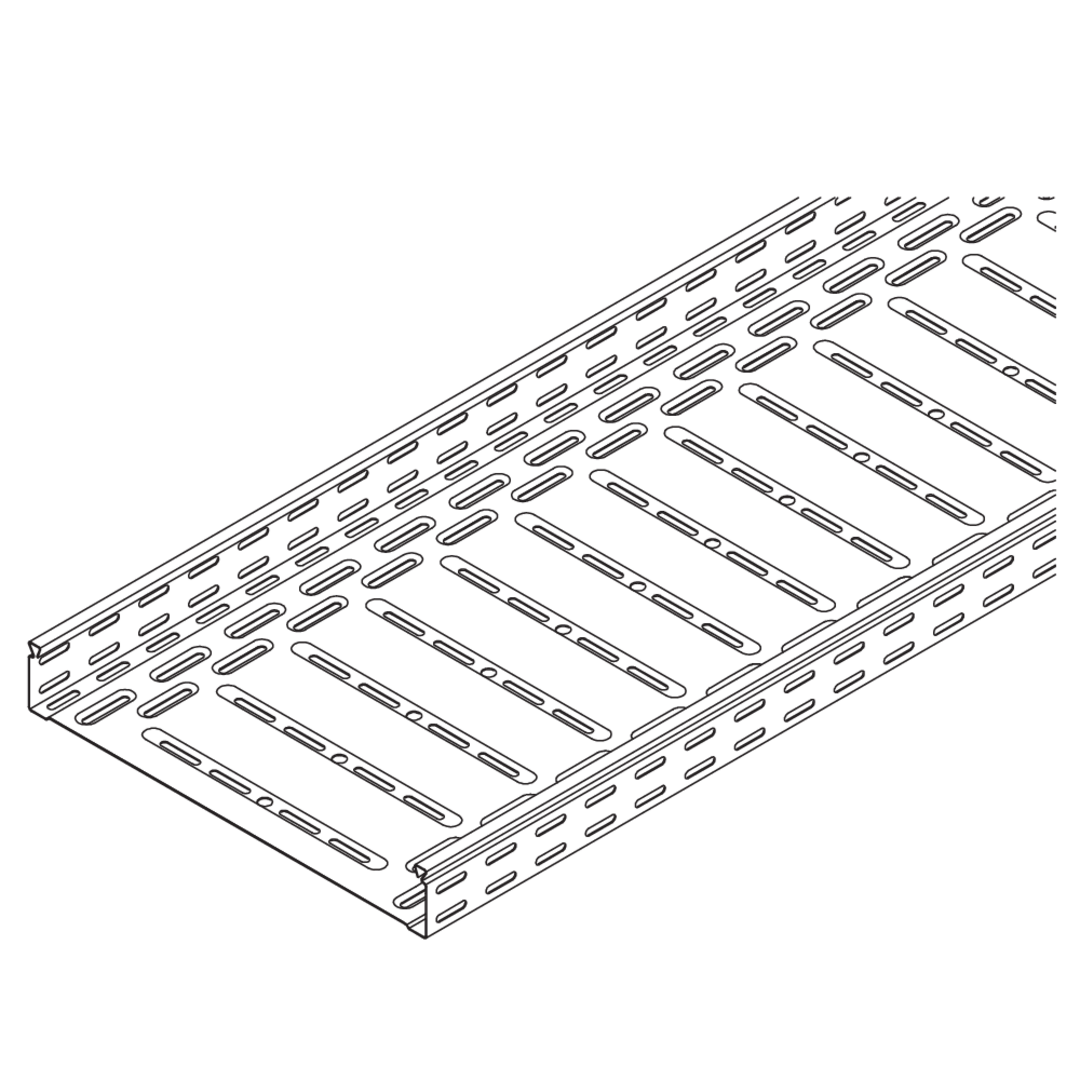

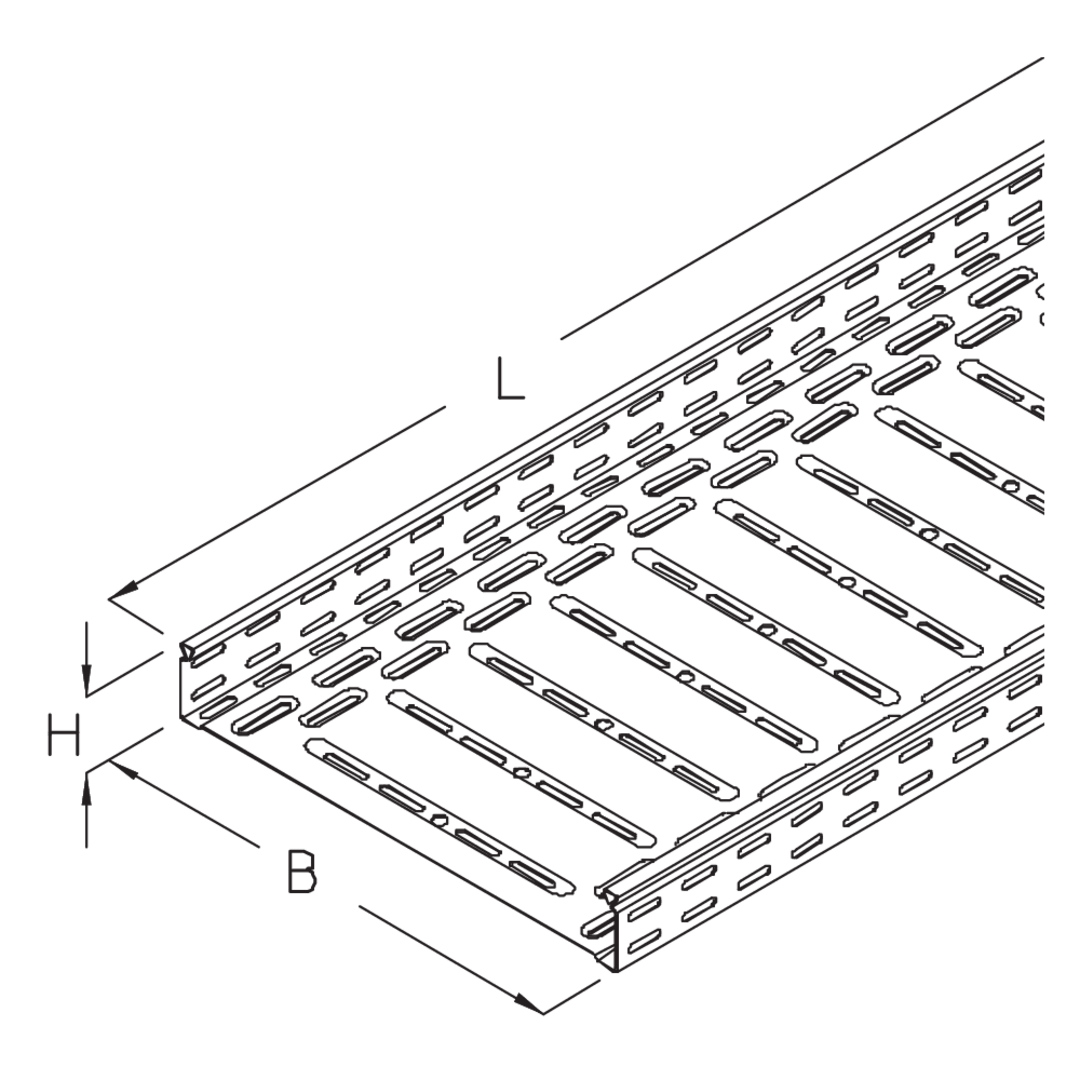

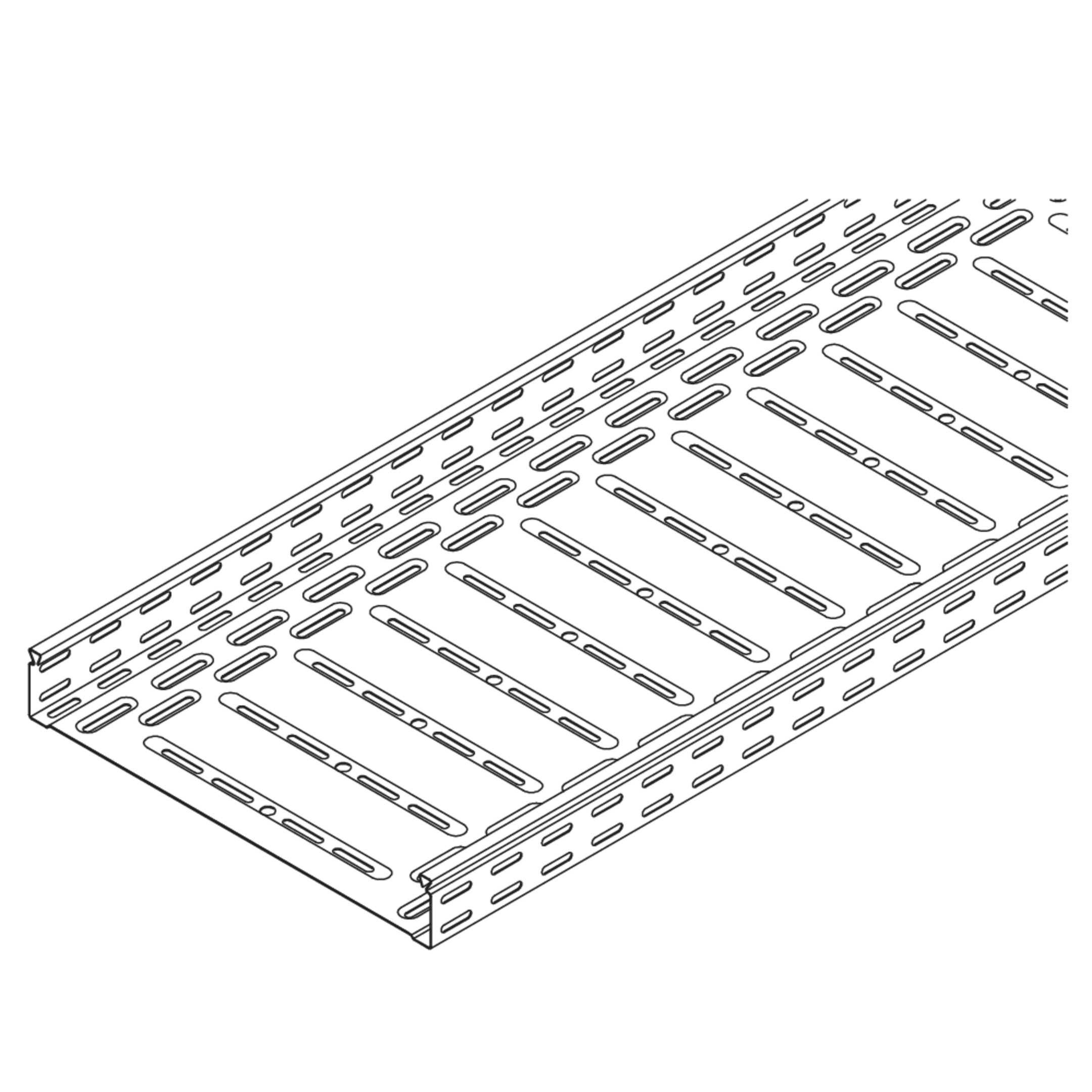

RGM 60

Kabelrinne, gelocht, Höhe = 60 mm, t = 1mm

Die gelochten Kabelrinnen RGM 60 haben eine Seitenhöhe von 60 mm und sind in den Bahnbreiten 100 bis 400 mm erhältlich. Die Standardlänge beträgt 3.000 mm. Die Rinnen haben eine Materialstärke von 1 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 22 dB und mit Deckel 30 dB.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

RGM 60-10S
Kabelrinne
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,09 kN/m
Querschnittsfläche
57 cm²
Gewicht je Lagermengeneinheit
5,570 kg
Mehr Informationen
RGM 60-20S
Kabelrinne
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,17 kN/m
Querschnittsfläche
117 cm²
Gewicht je Lagermengeneinheit
7,570 kg
Mehr Informationen
RGM 60-30S
Kabelrinne
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,26 kN/m
Querschnittsfläche
177 cm²
Gewicht je Lagermengeneinheit
9,780 kg
Mehr Informationen
RGM 60-40S
Kabelrinne
Höhe
60 mm
Breite
400 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,34 kN/m
Querschnittsfläche
237 cm²
Gewicht je Lagermengeneinheit
11,980 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

RGM 60-10F
Kabelrinne
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,09 kN/m
Querschnittsfläche
57 cm²
Gewicht je Lagermengeneinheit
6,070 kg
Mehr Informationen
RGM 60-20F
Kabelrinne
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,17 kN/m
Querschnittsfläche
117 cm²
Gewicht je Lagermengeneinheit
8,260 kg
Mehr Informationen
RGM 60-30F
Kabelrinne
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,26 kN/m
Querschnittsfläche
177 cm²
Gewicht je Lagermengeneinheit
10,670 kg
Mehr Informationen
RGM 60-40F
Kabelrinne
Höhe
60 mm
Breite
400 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,34 kN/m
Querschnittsfläche
237 cm²
Gewicht je Lagermengeneinheit
13,070 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

RGM 60-10E
Kabelrinne
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,09 kN/m
Querschnittsfläche
57 cm²
Gewicht je Lagermengeneinheit
5,600 kg
Mehr Informationen
RGM 60-20E
Kabelrinne
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,17 kN/m
Querschnittsfläche
117 cm²
Gewicht je Lagermengeneinheit
7,620 kg
Mehr Informationen
RGM 60-30E
Kabelrinne
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,26 kN/m
Querschnittsfläche
177 cm²
Gewicht je Lagermengeneinheit
9,840 kg
Mehr Informationen
RGM 60-40E
Kabelrinne
Höhe
60 mm
Breite
400 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,34 kN/m
Querschnittsfläche
237 cm²
Gewicht je Lagermengeneinheit
12,060 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

RGM 60-10E4
Kabelrinne
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,09 kN/m
Querschnittsfläche
57 cm²
Gewicht je Lagermengeneinheit
5,670 kg
Mehr Informationen
RGM 60-20E4
Kabelrinne
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,17 kN/m
Querschnittsfläche
117 cm²
Gewicht je Lagermengeneinheit
7,720 kg
Mehr Informationen
RGM 60-30E4
Kabelrinne
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,26 kN/m
Querschnittsfläche
177 cm²
Gewicht je Lagermengeneinheit
9,960 kg
Mehr Informationen
RGM 60-40E4
Kabelrinne
Höhe
60 mm
Breite
400 mm
Länge
3000 mm
Materialstärke
1,00 mm
Streckenlast Steuerkabel
0,34 kN/m
Querschnittsfläche
237 cm²
Gewicht je Lagermengeneinheit
12,210 kg
Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

de
en
**Kabelrinnen - Technische Information**
Technische Information
PDF
Sprache wählenSprache wählen
**Kabelrinnen - Technische Information**
Sprache für den Download wählen
Deutsch (2.74 MB)
Englisch (2.64 MB)

de
en
es
ru
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (139.01 MB)
Englisch (138.80 MB)
Spanisch (Kastilisch) (139.05 MB)
Russisch (145.14 MB)

de
en
es
**Kabelrinnen - Montageanleitung**
Montageanleitung für R, RG, RGM, RGS, RGL, RI, RIS, RD, RDR, RID, RIDR, RB, RIB, RBV, RAE, RAA, RA, RIA, RK, RVB, RR, RDS, RBD, RBDR, RIBDS, RBD45, RBVD, RBVDR, RAED, RAAD, RAADR, RAD, RADR, RIADS, RKD, RKDR, RRD, RRDR
PDF
Sprache wählenSprache wählen
**Kabelrinnen - Montageanleitung**
Sprache für den Download wählen
Deutsch (2.59 MB)
Englisch (2.61 MB)
Spanisch (Kastilisch) (1.75 MB)

de
en
**Kabelrinne R 60, RG 60 - Kompaktübersicht**
Kompaktübersicht für Kabelrinnen und Zubehör: R, RG, RGV, VB, RTR, DB, DKSL, KDU, KHUSS, GBAR, KWF, MA, KWMS, RD, RKAB, RTRV, RBV, RVB, REB
PDF
Sprache wählenSprache wählen
**Kabelrinne R 60, RG 60 - Kompaktübersicht**
Sprache für den Download wählen
Deutsch (1.12 MB)
Englisch (1.47 MB)

de
en
**Sichere Arbeitslast (Kabelrinne RGM 60)**
Zertifikat, geprüft nach DIN EN 61537
PDF
Sprache wählenSprache wählen
**Sichere Arbeitslast (Kabelrinne RGM 60)**
Sprache für den Download wählen
Deutsch (403.89 KB)
Englisch (403.89 KB)

de
en
ru
**Preisliste 2026 Ausbau**
Gültig ab 1. Februar 2026
PDF
Sprache wählenSprache wählen
**Preisliste 2026 Ausbau**
Sprache für den Download wählen
Deutsch (45.28 MB)
Englisch (45.22 MB)
Russisch (45.23 MB)

BIM- und CAD-Daten

BIM Daten Kabelrinnen

BIM-Daten

ZIP (9.58 MB)

DownloadDownload

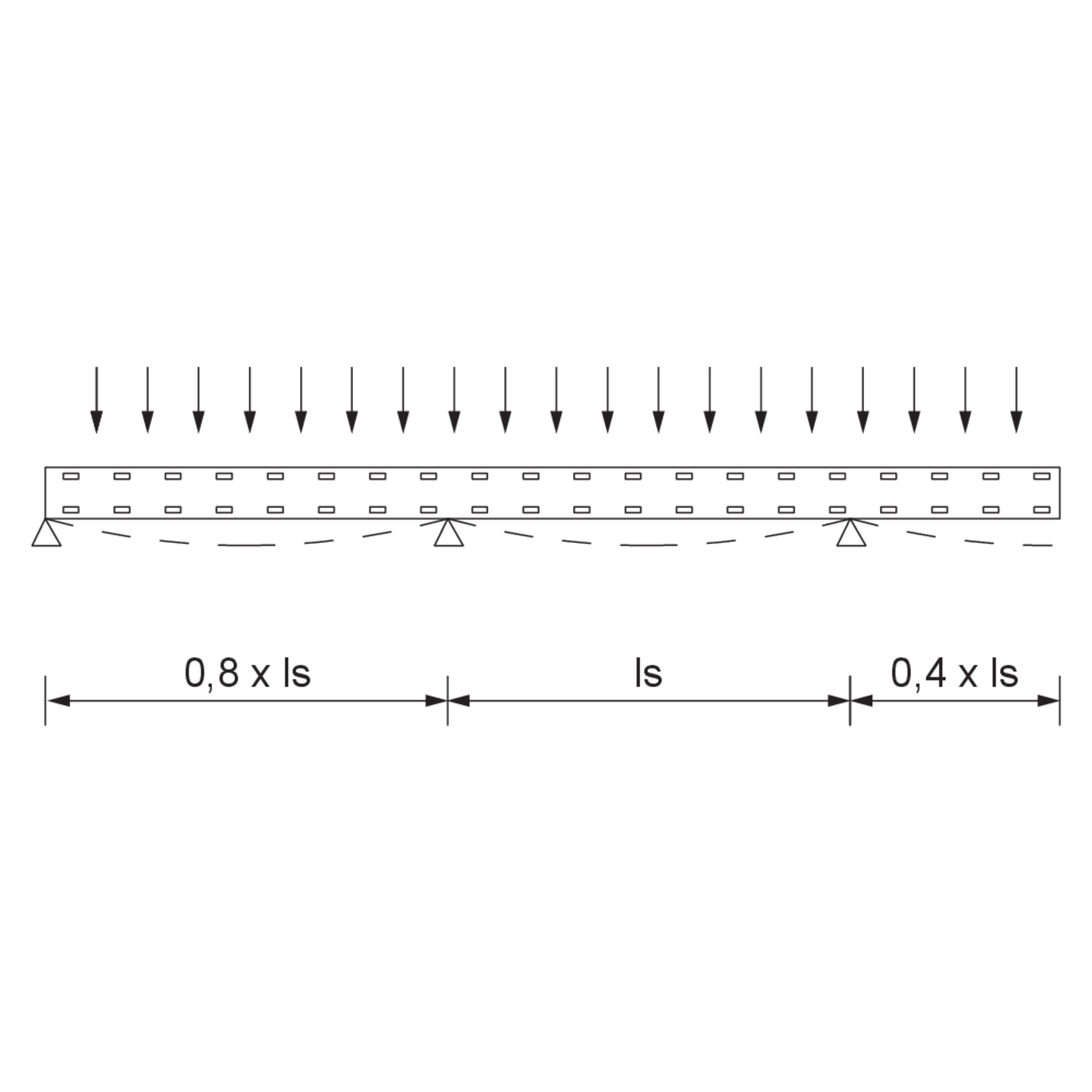

Belastungsdiagramm

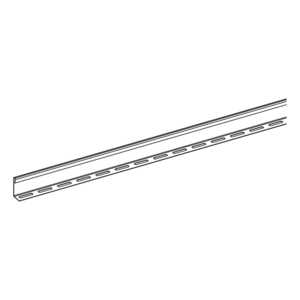

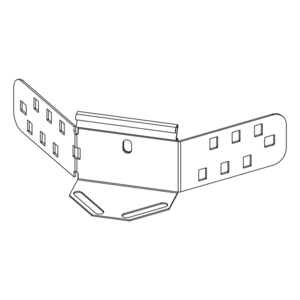

Inklusivzubehör
