RK 60

Kabelrinnen-Kreuzung, Höhe = 60 mm

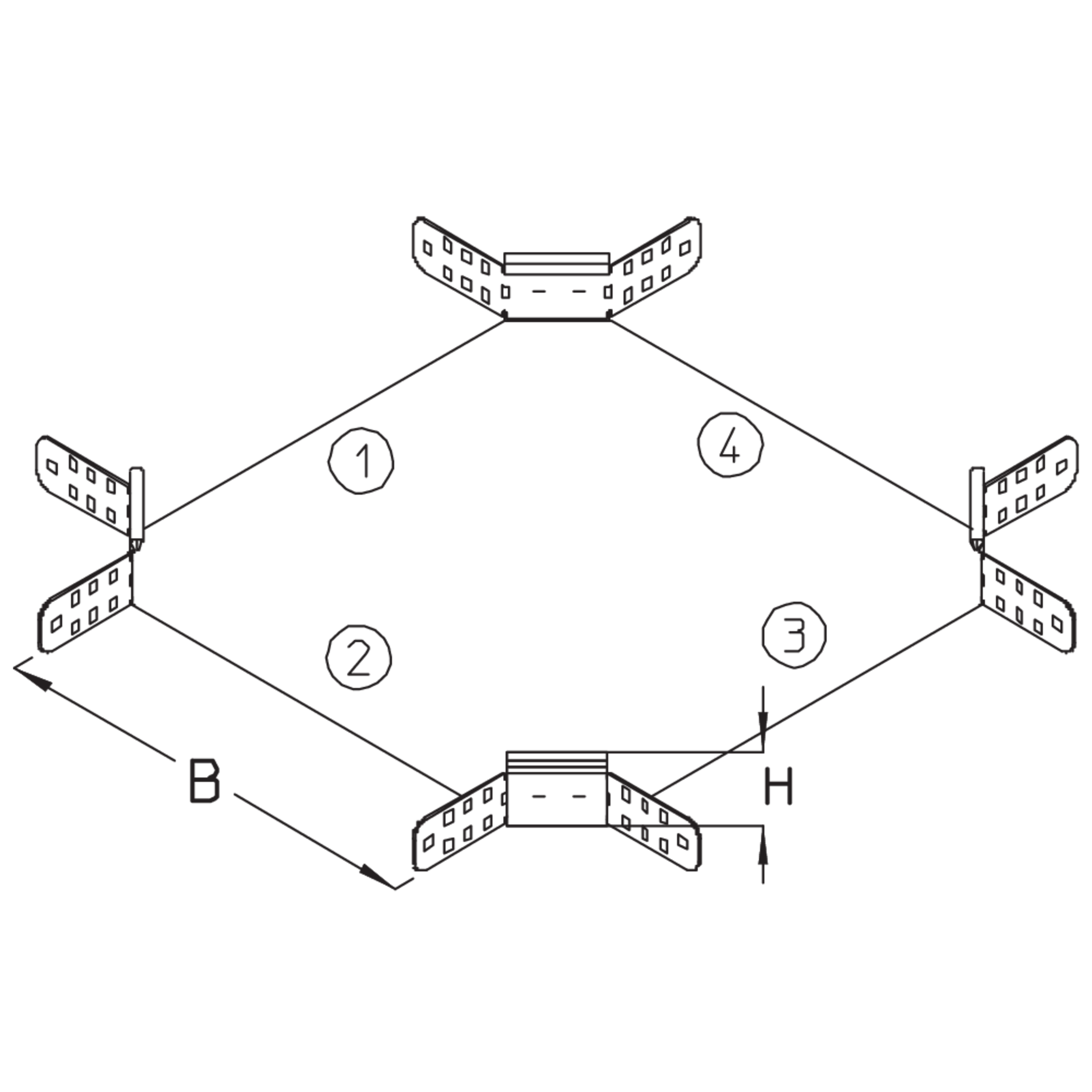

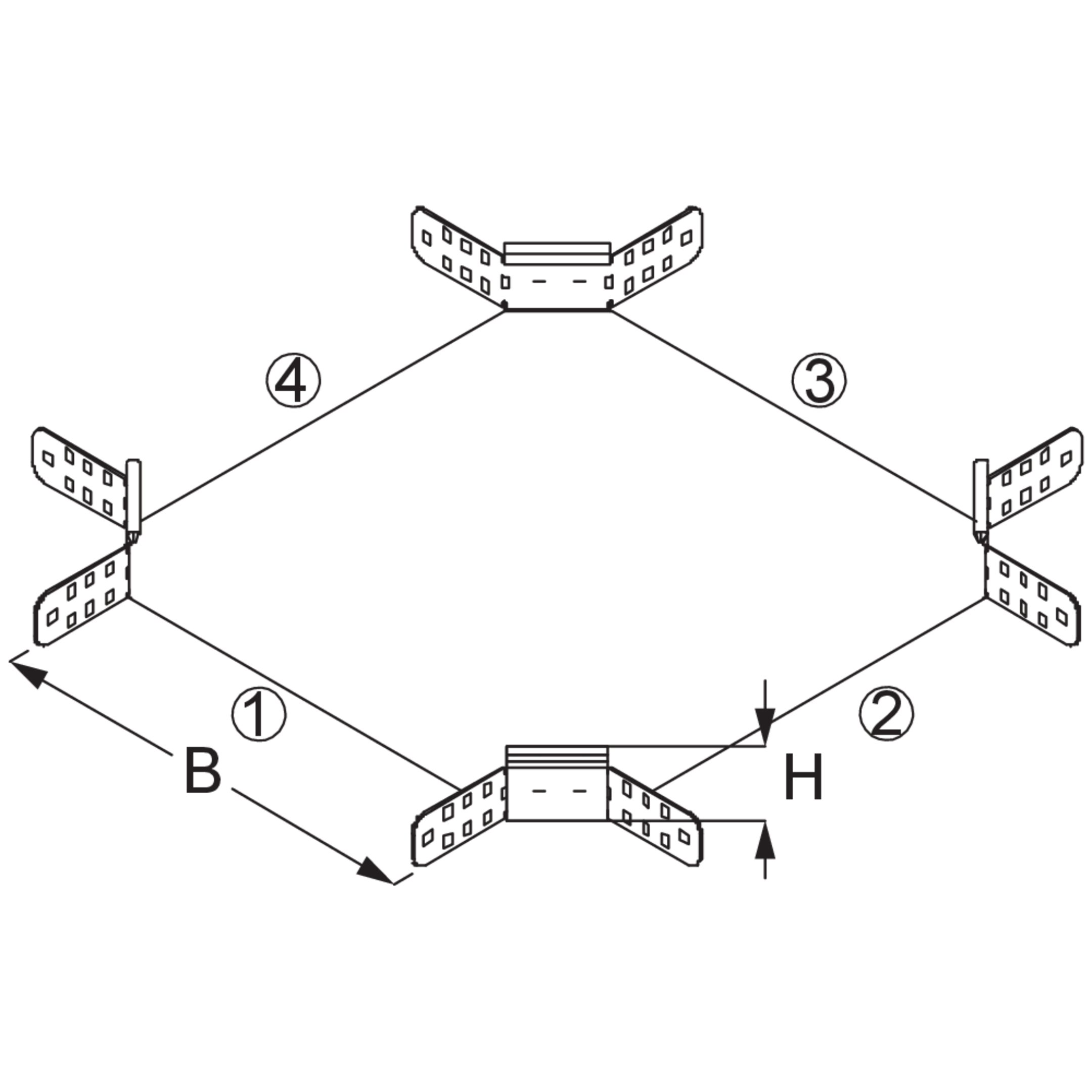

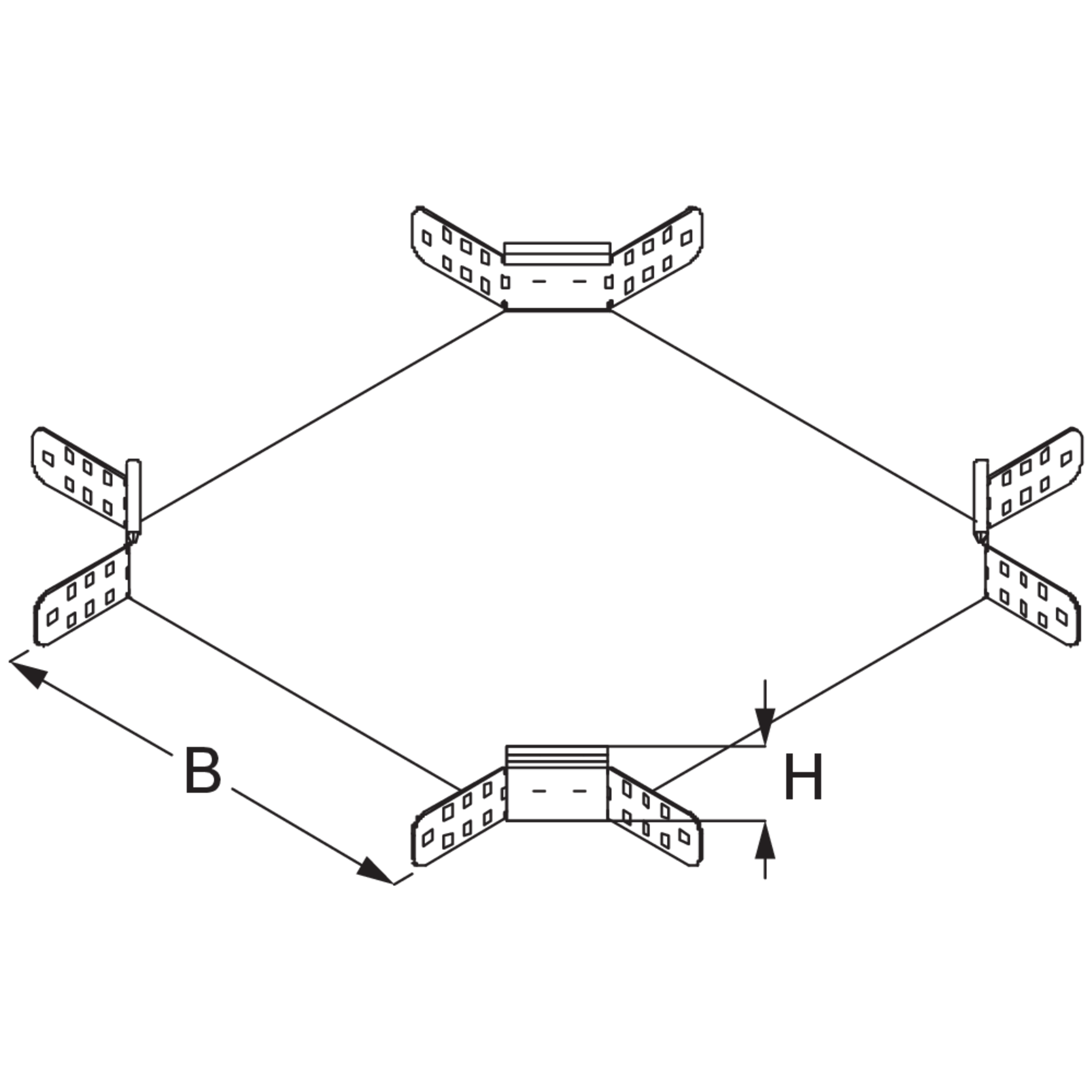

Die Kabelrinnen-Kreuzung RK 60 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung RK 60 eignet sich für Kabelrinnen mit Seitenhöhen von 60 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 60-10S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.383 kg
    Included accessories
    Mehr Informationen
  • RK 60-20S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.902 kg
    Included accessories
    Mehr Informationen
  • RK 60-30S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.616 kg
    Included accessories
    Mehr Informationen
  • RK 60-40S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    3.527 kg
    Included accessories
    Mehr Informationen
  • RK 60-50S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    4.633 kg
    Included accessories
    Mehr Informationen
  • RK 60-60S
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    5.936 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 60-10F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.484 kg
    Included accessories
    Mehr Informationen
  • RK 60-20F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    2.039 kg
    Included accessories
    Mehr Informationen
  • RK 60-30F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.803 kg
    Included accessories
    Mehr Informationen
  • RK 60-40F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    3.778 kg
    Included accessories
    Mehr Informationen
  • RK 60-50F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    4.961 kg
    Included accessories
    Mehr Informationen
  • RK 60-60F
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    6.356 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 60-10E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.238 kg
    Included accessories
    Mehr Informationen
  • RK 60-20E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.759 kg
    Included accessories
    Mehr Informationen
  • RK 60-30E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.478 kg
    Included accessories
    Mehr Informationen
  • RK 60-40E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    3.379 kg
    Included accessories
    Mehr Informationen
  • RK 60-50E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    4.485 kg
    Included accessories
    Mehr Informationen
  • RK 60-60E
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    5.788 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 60-10E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.251 kg
    Included accessories
    Mehr Informationen
  • RK 60-20E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.779 kg
    Included accessories
    Mehr Informationen
  • RK 60-30E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.507 kg
    Included accessories
    Mehr Informationen
  • RK 60-40E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    3.435 kg
    Included accessories
    Mehr Informationen
  • RK 60-50E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    4.563 kg
    Included accessories
    Mehr Informationen
  • RK 60-60E4
    Kabelrinnen-Kreuzung
    Höhe
    60 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    5.891 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

Inklusivzubehör
