RA 60

Kabelrinnen-Abzweig, Höhe = 60 mm

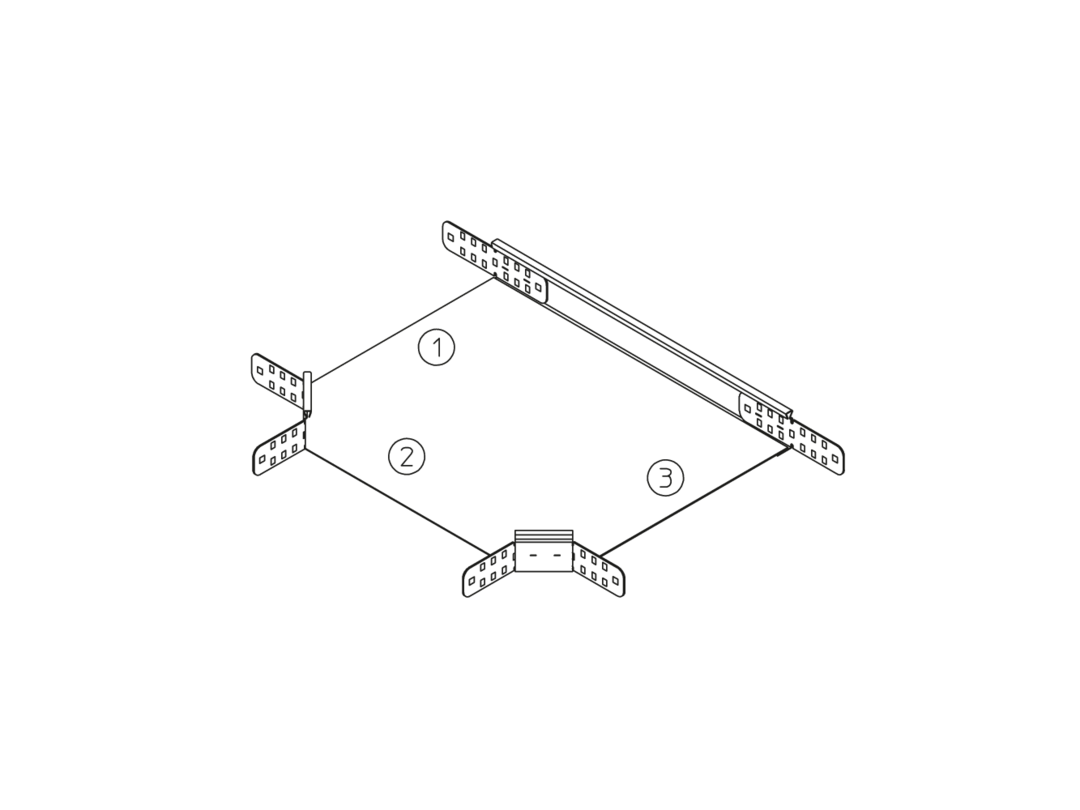

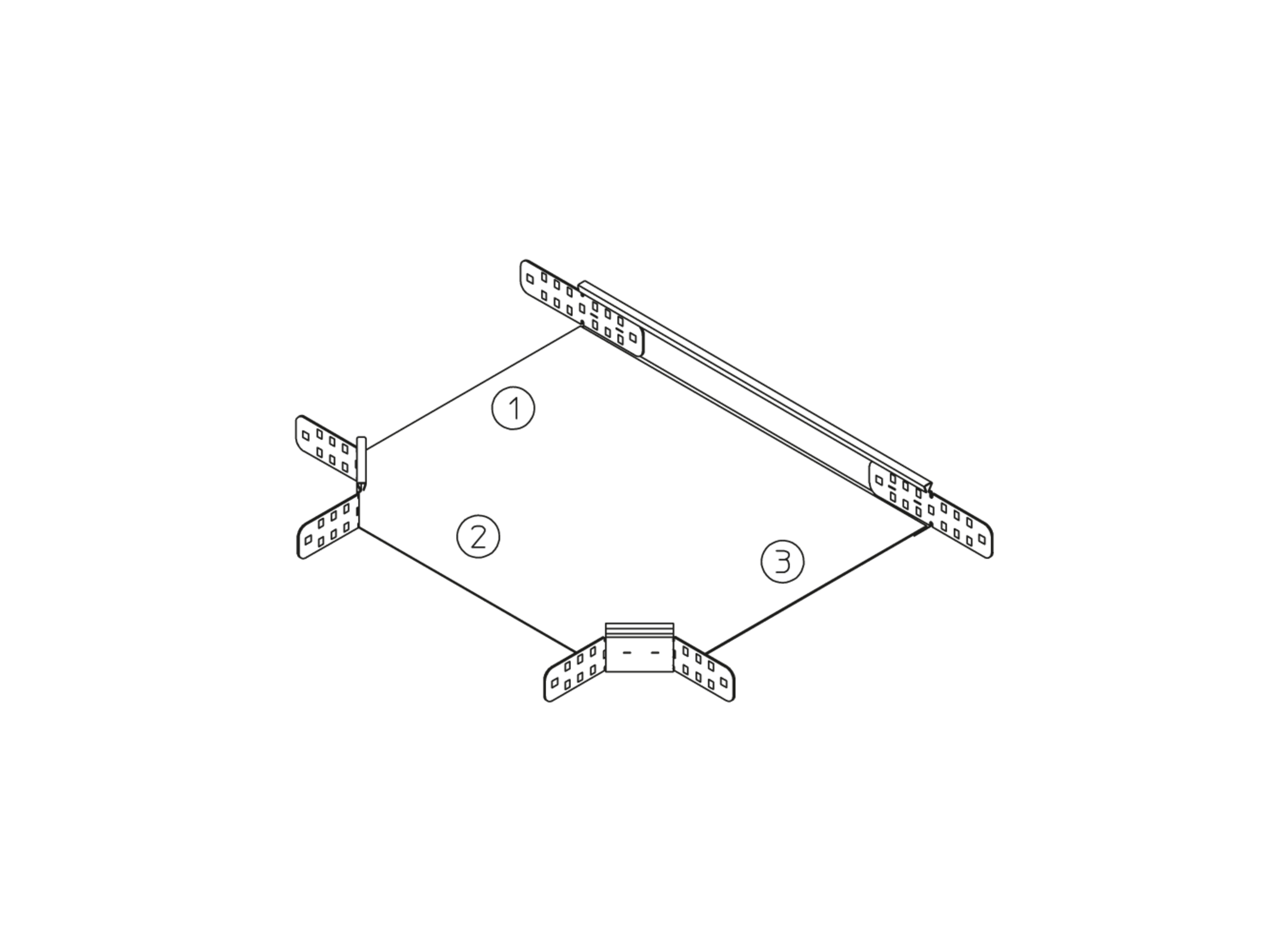

Der Kabelrinnen-Abzweig RA 60 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Kabelrinnen eingesetzt und ermöglicht den Anschluss einer weiteren Kabelrinne im rechten Winkel. Der Kabelrinnen-Abzweig eignet sich für Kabelrinnen mit Seitenhöhen von 60 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

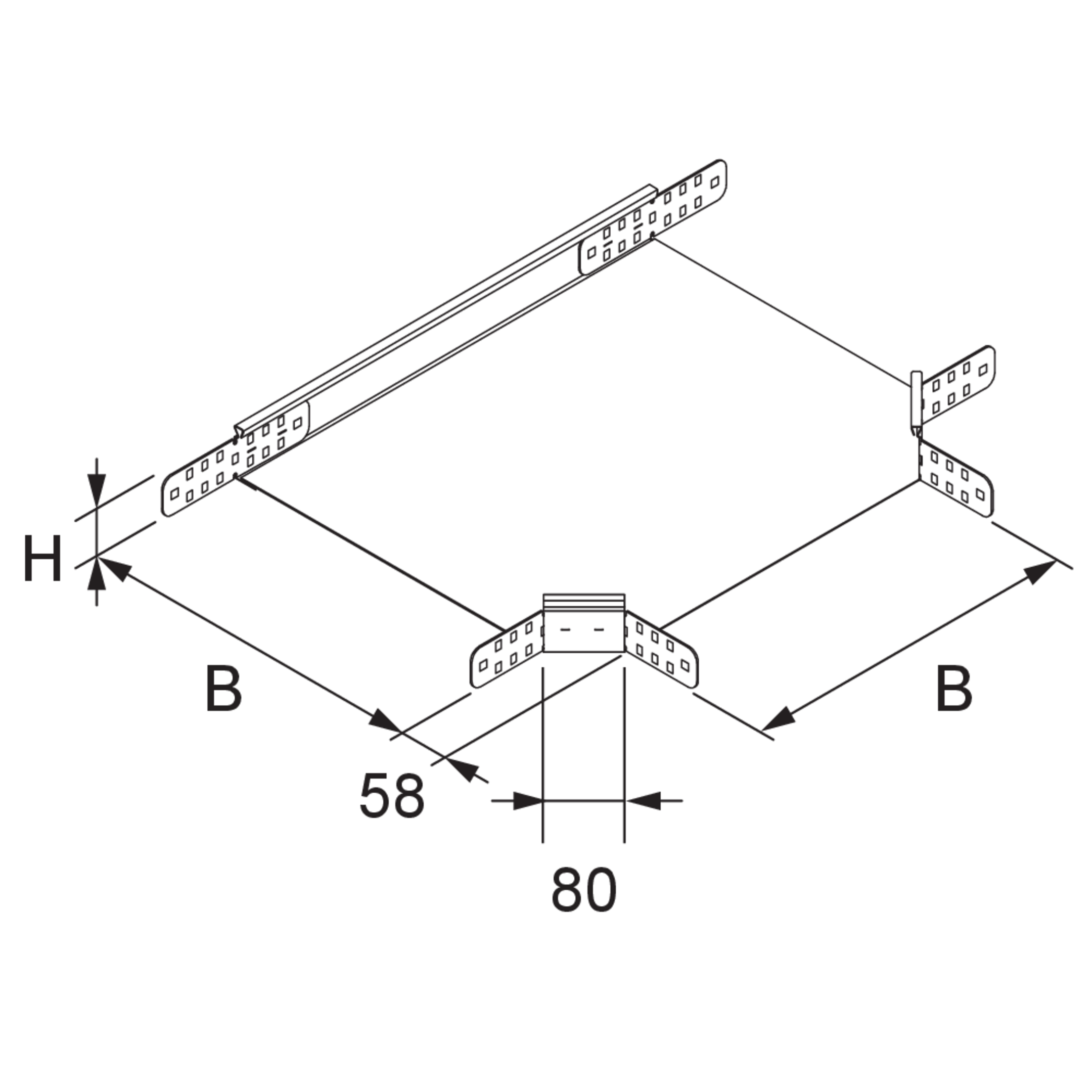

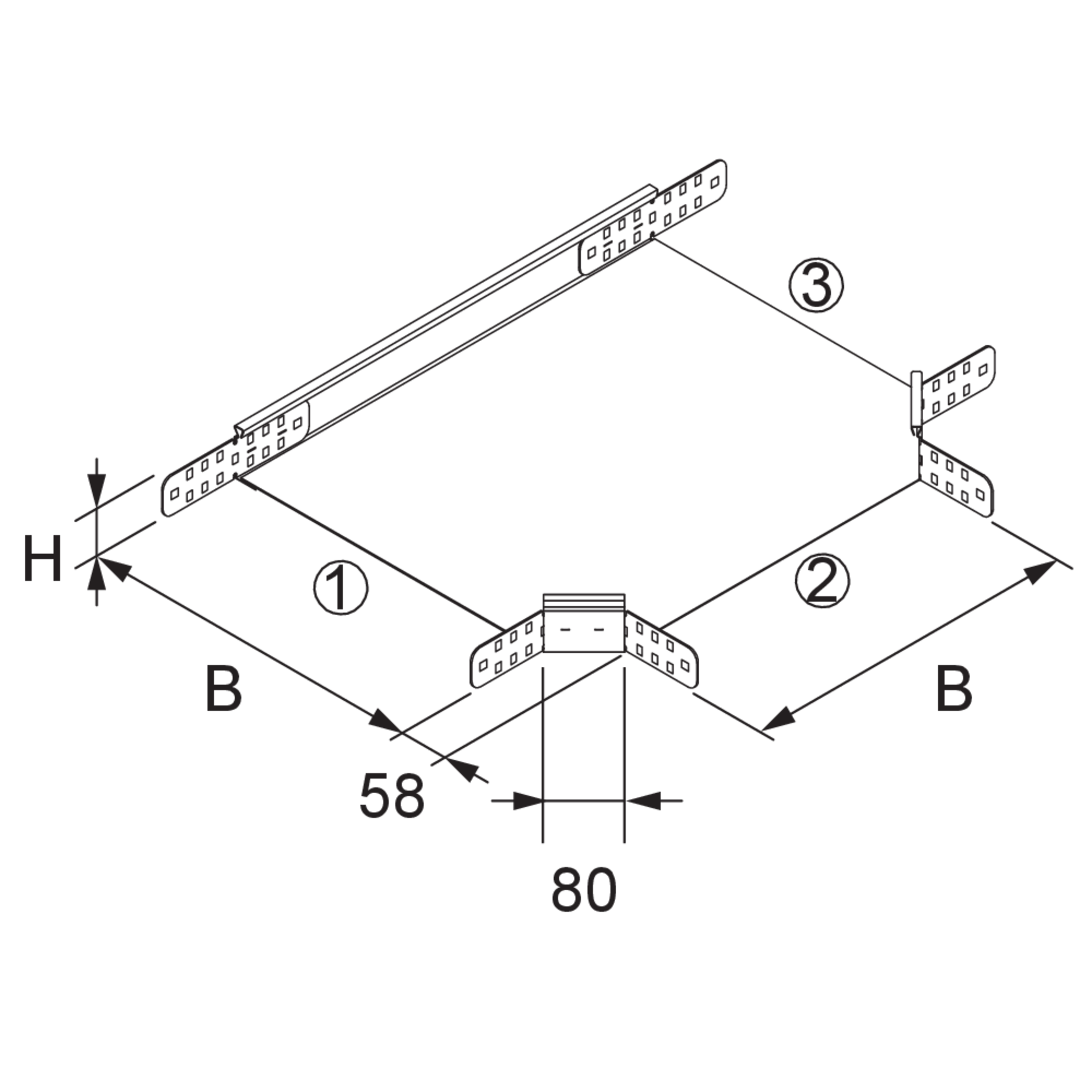

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 60-10S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    1.207 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-15S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    150 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.452 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-20S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.747 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-30S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.483 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-40S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    400 mm
    Länge
    514 mm
    Gewicht je Lagermengeneinheit
    3.415 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-50S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    500 mm
    Länge
    614 mm
    Gewicht je Lagermengeneinheit
    4.544 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-60S
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    600 mm
    Länge
    714 mm
    Gewicht je Lagermengeneinheit
    5.868 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 60-10F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    1.295 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-20F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.872 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-30F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.660 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-40F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    400 mm
    Länge
    514 mm
    Gewicht je Lagermengeneinheit
    3.657 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-50F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    500 mm
    Länge
    614 mm
    Gewicht je Lagermengeneinheit
    4.865 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-60F
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    600 mm
    Länge
    714 mm
    Gewicht je Lagermengeneinheit
    6.282 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 60-10E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    1.082 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-20E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.625 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-30E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.366 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-40E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    400 mm
    Länge
    514 mm
    Gewicht je Lagermengeneinheit
    3.304 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-50E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    500 mm
    Länge
    614 mm
    Gewicht je Lagermengeneinheit
    4.440 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-60E
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    600 mm
    Länge
    714 mm
    Gewicht je Lagermengeneinheit
    5.773 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 60-10E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    1.098 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-20E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.648 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-30E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.378 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-40E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    400 mm
    Länge
    514 mm
    Gewicht je Lagermengeneinheit
    3.348 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-50E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    500 mm
    Länge
    614 mm
    Gewicht je Lagermengeneinheit
    4.498 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 60-60E4
    Kabelrinnen-Abzweig
    Höhe
    60 mm
    Breite
    600 mm
    Länge
    714 mm
    Gewicht je Lagermengeneinheit
    5.848 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
