RVB 60

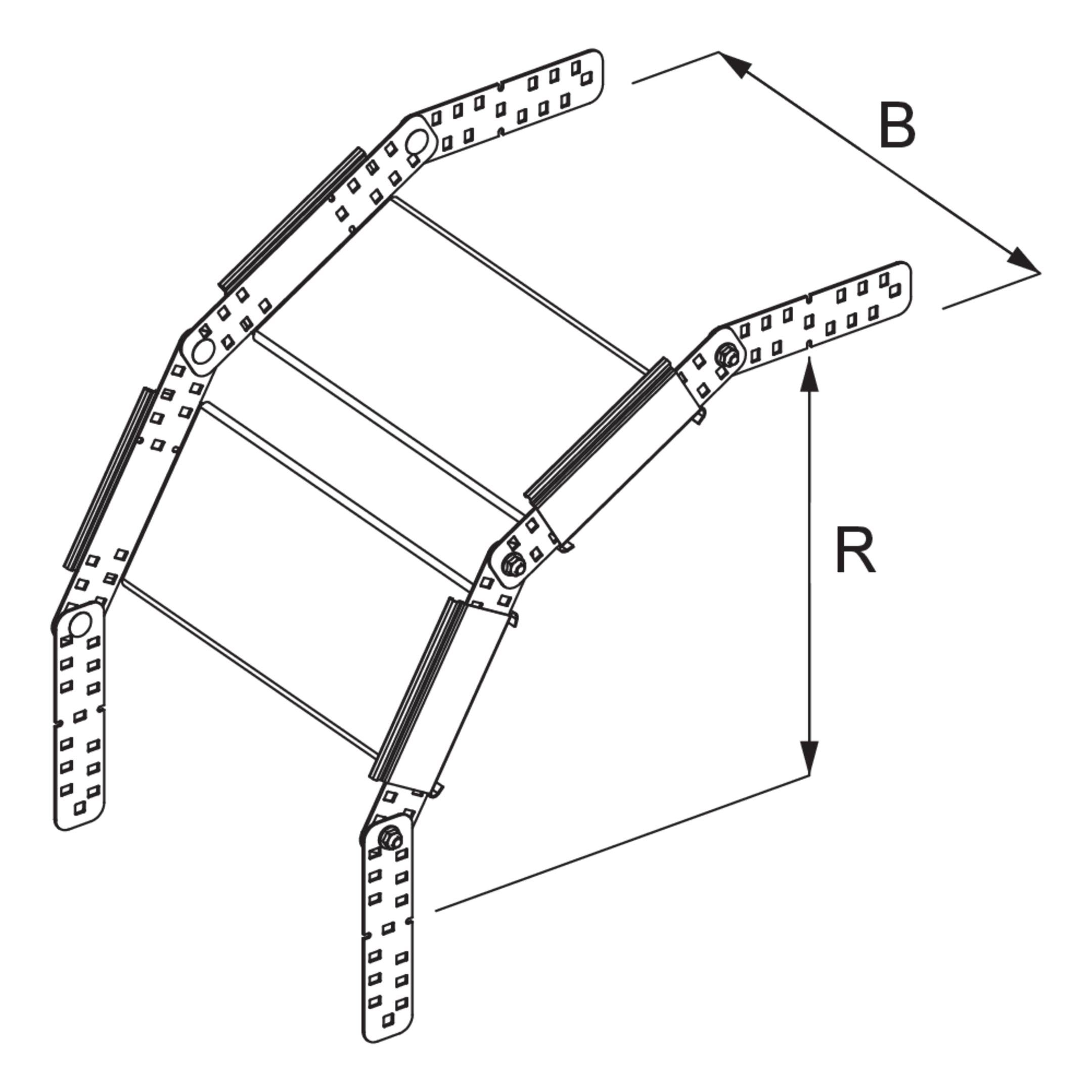

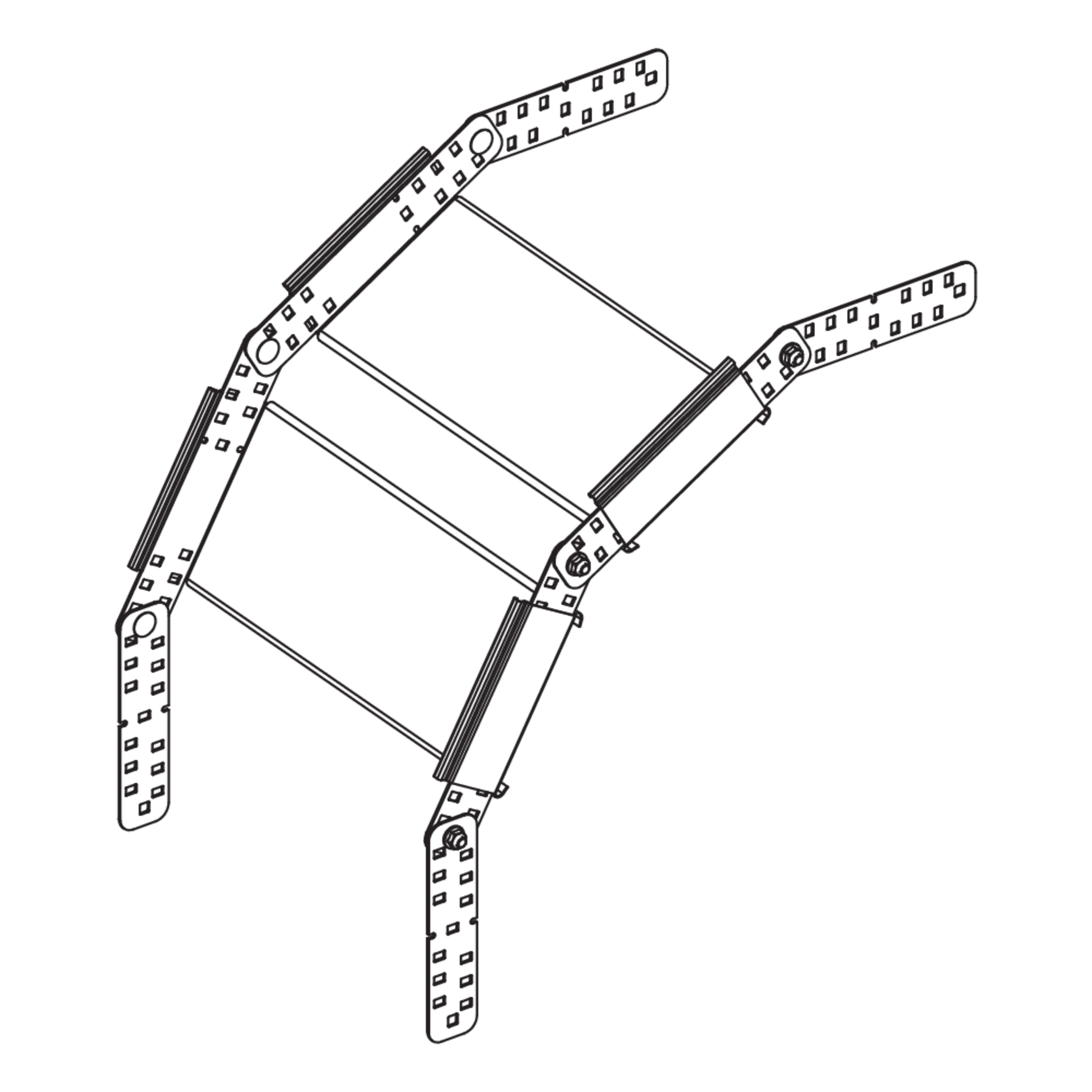

Kabelrinnen-Vertikalbogen, Höhe = 60 mm

Der Kabelrinnen-Vertikalbogen RVB 60 ermöglicht die flexible vertikale Richtungsänderung der Kabelführung. Er wird zusammen mit einem Kabelrinnen-Endblech REB in die Kabelrinne eingeschoben und am Boden sowie an den Seiten verschraubt. Der Vertikalbogen RVB 60 eignet sich für Kabelrinnen mit Seitenhöhen von 60 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Included accessories

  • RVB 60-05S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    50 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    1.902 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-10S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    100 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.076 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-20S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    200 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.426 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-30S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    300 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.776 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-40S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    400 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.124 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-50S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    500 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.474 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-60S
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    600 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.822 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Included accessories

  • RVB 60-10F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    100 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.220 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-20F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    200 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.594 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-30F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    300 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    2.966 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-40F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    400 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.340 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-50F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    500 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.714 kg
    Inklusivzubehör
    Mehr Informationen
  • RVB 60-60F
    Kabelrinnen-Vertikalbogen
    Höhe
    60 mm
    Breite
    600 mm
    Radius
    300 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.088 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine flexible vertikale Richtungsänderung der Kabelführung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Ausbau

    Gültig ab 1. Februar 2025, aktualisierte Version vom 31.03.2025.

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Ausbau

    Sprache für den Download wählen

    • de

    • en

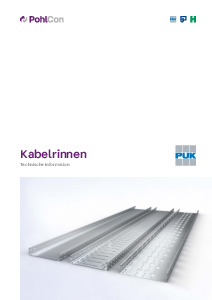

    Kabelrinnen - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    Kabelrinnen - Technische Information

    Sprache für den Download wählen

    • de

    • en

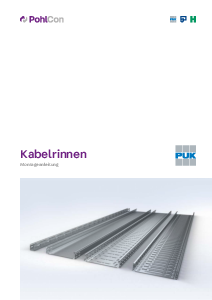

    Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF

    Sprache wählenSprache wählen

    Kabelrinnen - Montageanleitung

    Sprache für den Download wählen

    • de

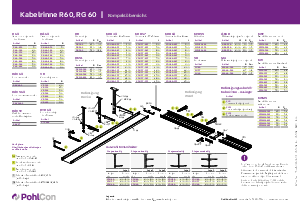

    Kabelrinne R 60, RG 60 - Kompaktübersicht
