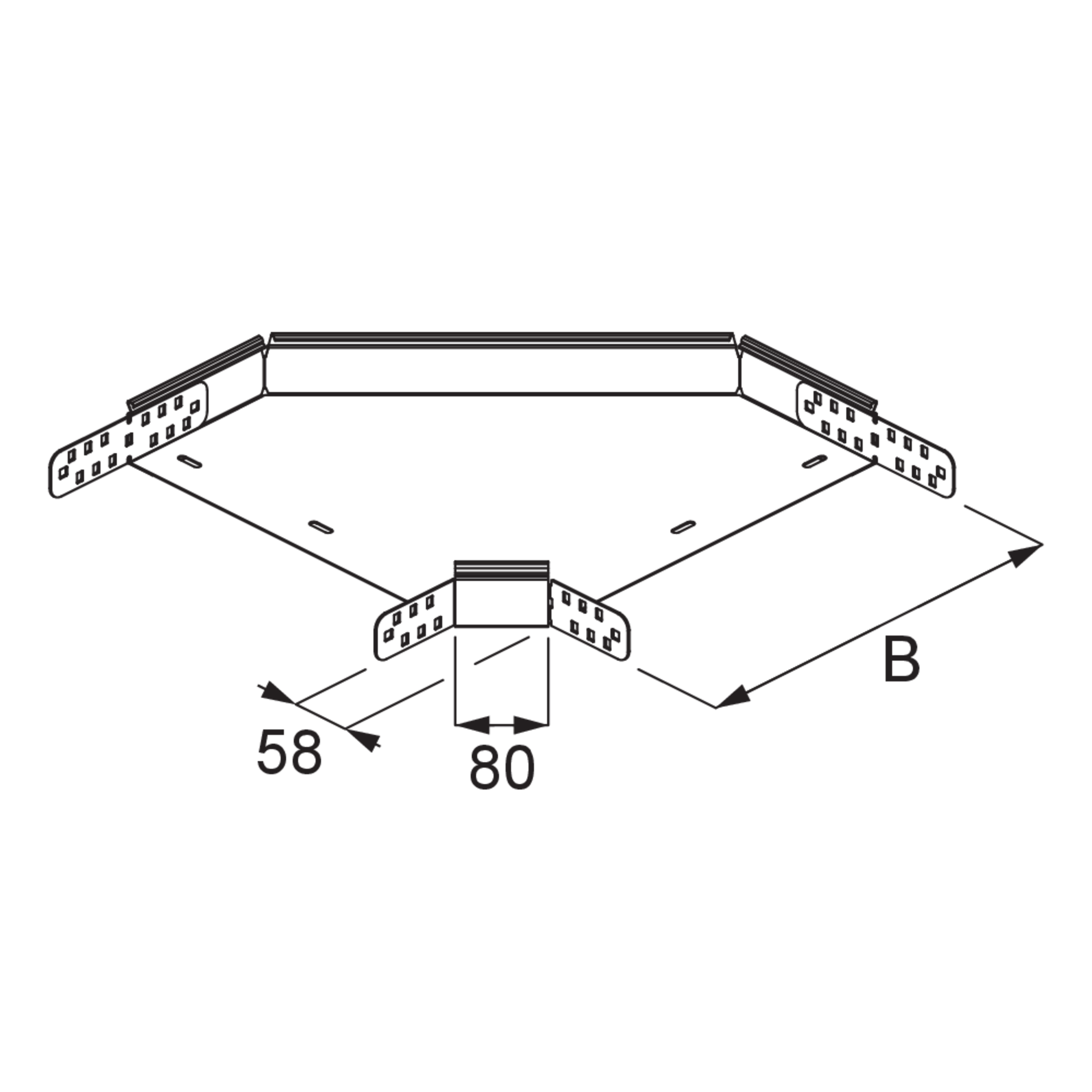

RB 60

Kabelrinnen-Bogen, Höhe = 60 mm

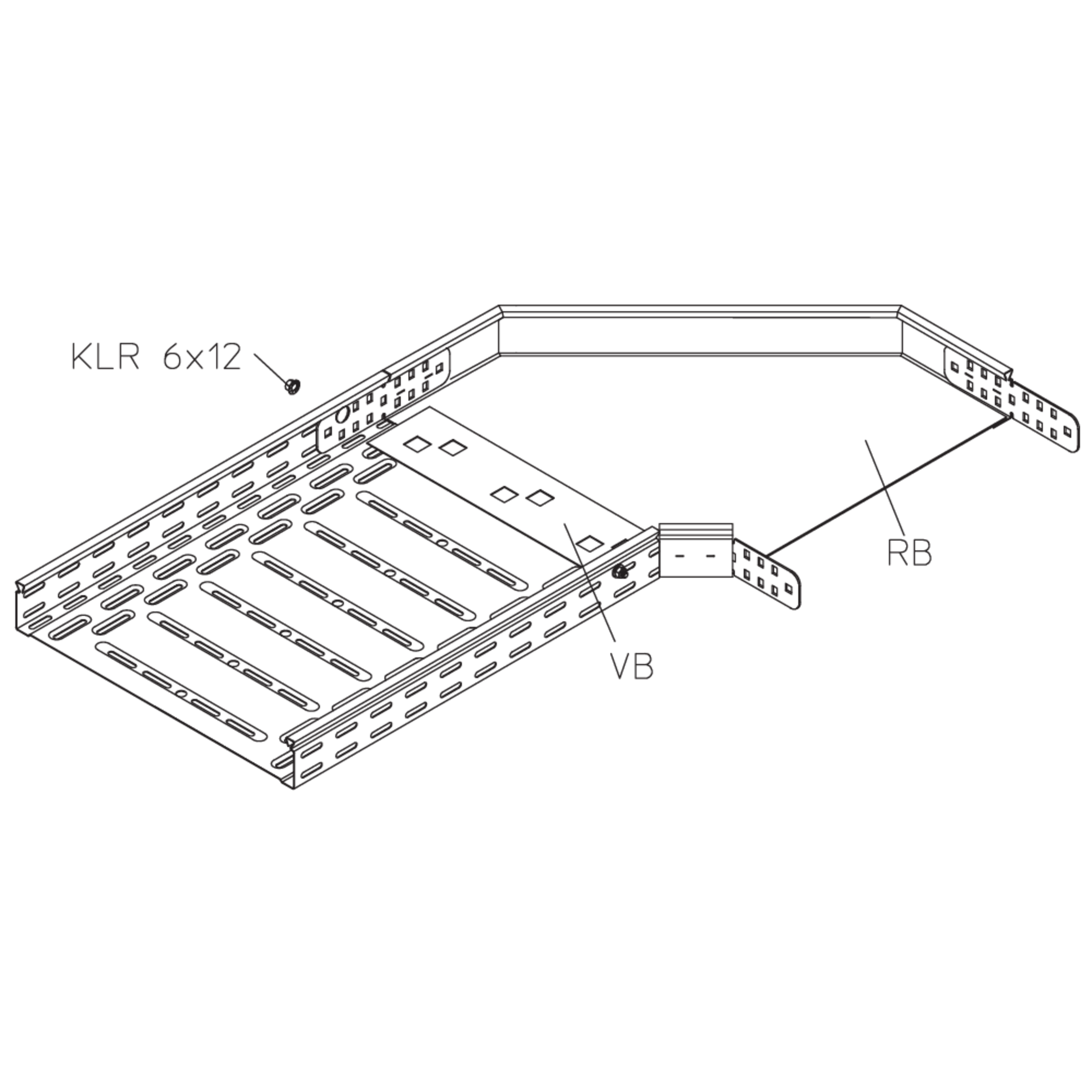

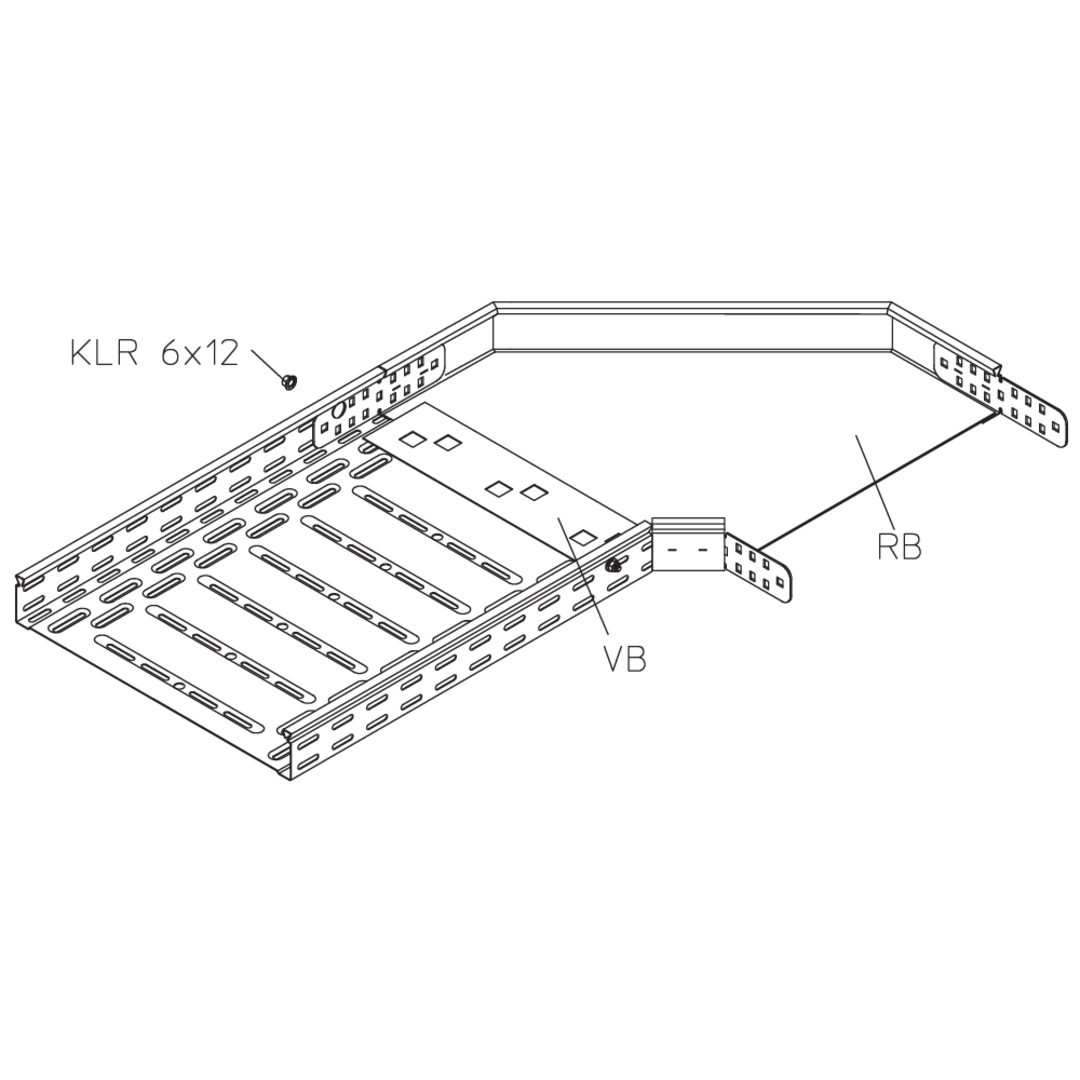

Die Kabelrinnen-Bögen RB 60 ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 60 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 60-05S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    50 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.122 kg
    Included accessories
    Mehr Informationen
  • RB 60-10S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.760 kg
    Included accessories
    Mehr Informationen
  • RB 60-15S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    150 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.963 kg
    Included accessories
    Mehr Informationen
  • RB 60-20S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.209 kg
    Included accessories
    Mehr Informationen
  • RB 60-30S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.878 kg
    Included accessories
    Mehr Informationen
  • RB 60-40S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.656 kg
    Included accessories
    Mehr Informationen
  • RB 60-50S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.588 kg
    Included accessories
    Mehr Informationen
  • RB 60-60S
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.692 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 60-05F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    50 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.597 kg
    Included accessories
    Mehr Informationen
  • RB 60-10F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.815 kg
    Included accessories
    Mehr Informationen
  • RB 60-20F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.296 kg
    Included accessories
    Mehr Informationen
  • RB 60-30F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.012 kg
    Included accessories
    Mehr Informationen
  • RB 60-40F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.844 kg
    Included accessories
    Mehr Informationen
  • RB 60-50F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.841 kg
    Included accessories
    Mehr Informationen
  • RB 60-60F
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.022 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 60-05E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    50 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.525 kg
    Included accessories
    Mehr Informationen
  • RB 60-10E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.685 kg
    Included accessories
    Mehr Informationen
  • RB 60-20E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.137 kg
    Included accessories
    Mehr Informationen
  • RB 60-30E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.796 kg
    Included accessories
    Mehr Informationen
  • RB 60-40E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.578 kg
    Included accessories
    Mehr Informationen
  • RB 60-50E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.517 kg
    Included accessories
    Mehr Informationen
  • RB 60-60E
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.648 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 60-10E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.696 kg
    Included accessories
    Mehr Informationen
  • RB 60-20E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.154 kg
    Included accessories
    Mehr Informationen
  • RB 60-30E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.644 kg
    Included accessories
    Mehr Informationen
  • RB 60-40E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.437 kg
    Included accessories
    Mehr Informationen
  • RB 60-50E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.387 kg
    Included accessories
    Mehr Informationen
  • RB 60-60E4
    Kabelrinnen-Bogen 90°
    Höhe
    60 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.533 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
