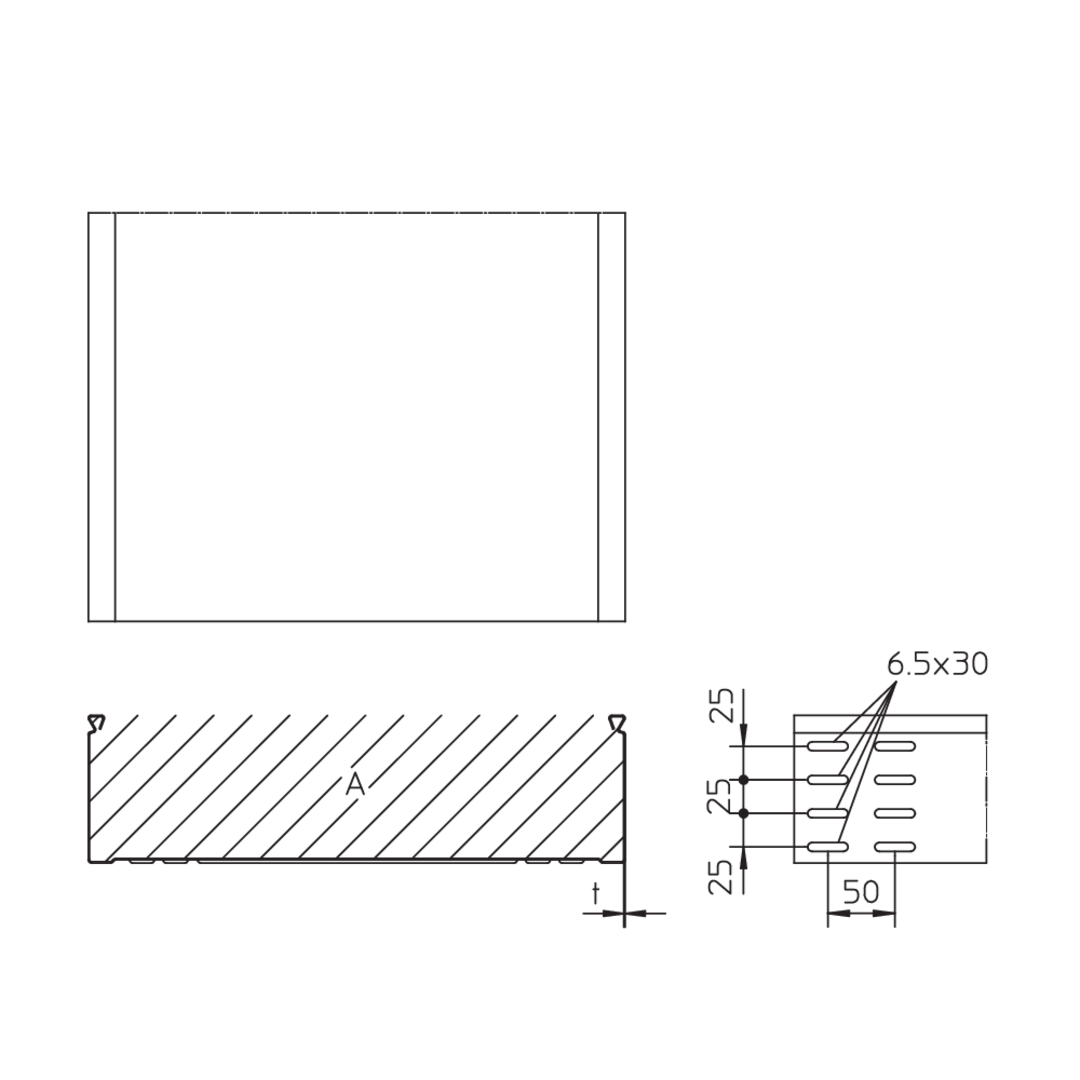

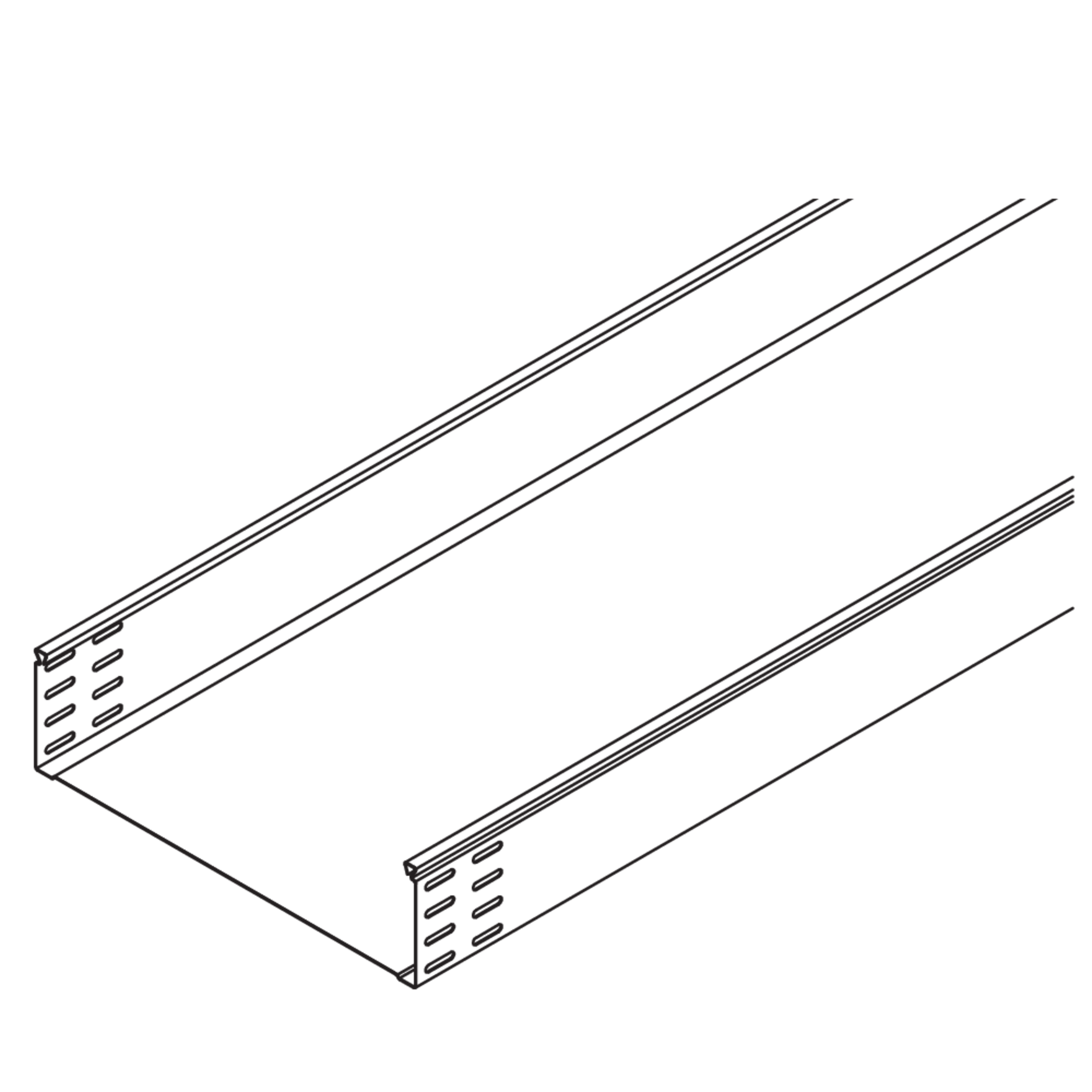

RS 110

Kabelrinne, ungelocht, schwer, Höhe = 110 mm

Die ungelochten Kabelrinnen RS 110 haben eine Seitenhöhe von 110 mm und sind in Bahnbreiten von 100 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

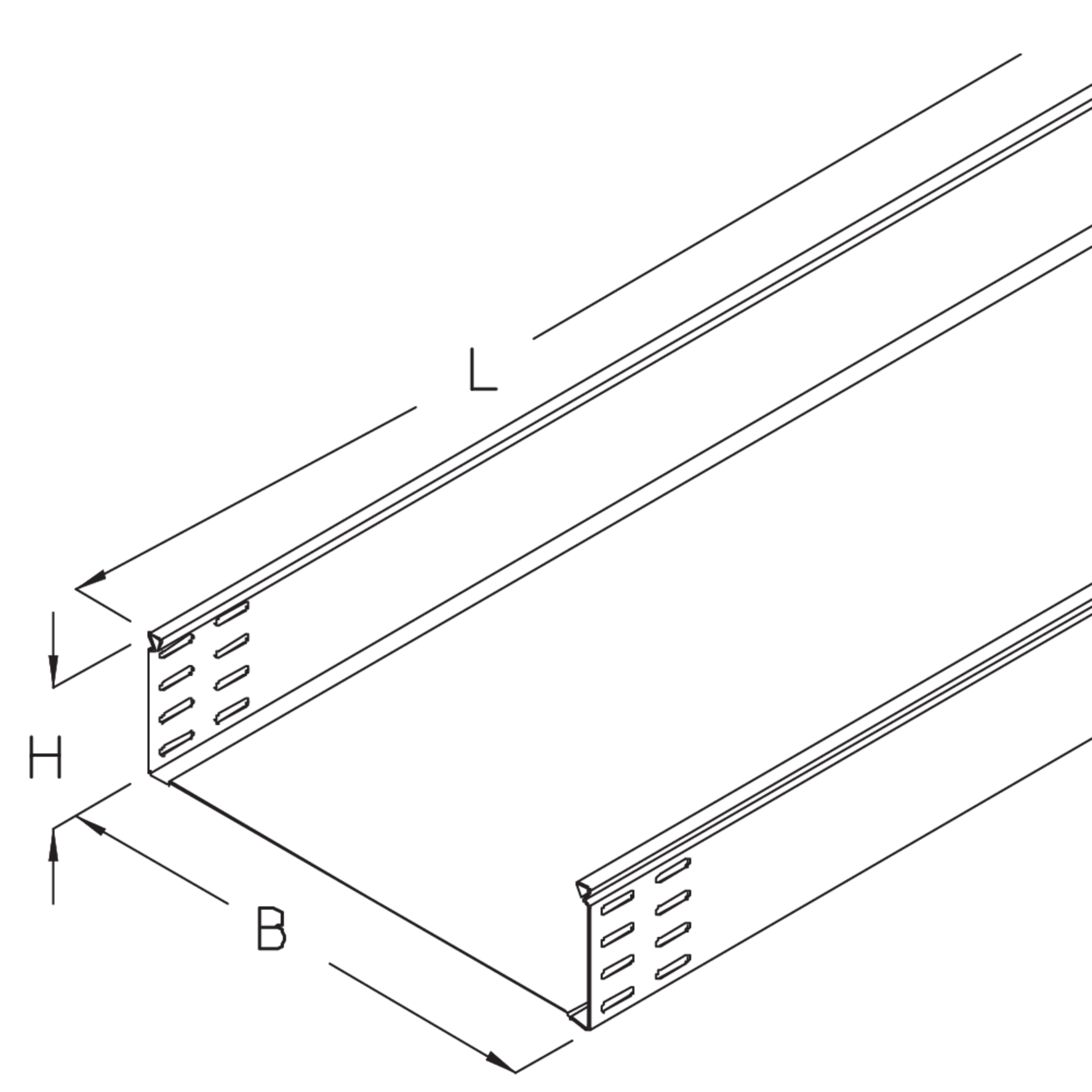

Artikel

H

B

L

t

QSK

A

G

  • RS 110-10S
    Kabelrinne ungelocht
    110 mm
    100 mm
    3000 mm
    1.50 mm
    0.16 kN/m
    107 cm2
    12.600 kg
    Mehr Informationen
  • RS 110-20S
    Kabelrinne ungelocht
    110 mm
    200 mm
    3000 mm
    1.50 mm
    0.33 kN/m
    217 cm2
    15.895 kg
    Mehr Informationen
  • RS 110-30S
    Kabelrinne ungelocht
    110 mm
    300 mm
    3000 mm
    1.50 mm
    0.49 kN/m
    327 cm2
    19.125 kg
    Mehr Informationen
  • RS 110-40S
    Kabelrinne ungelocht
    110 mm
    400 mm
    3000 mm
    1.50 mm
    0.66 kN/m
    437 cm2
    23.200 kg
    Mehr Informationen
  • RS 110-50S
    Kabelrinne ungelocht
    110 mm
    500 mm
    3000 mm
    1.50 mm
    0.82 kN/m
    547 cm2
    26.000 kg
    Mehr Informationen
  • RS 110-60S
    Kabelrinne ungelocht
    110 mm
    600 mm
    3000 mm
    1.50 mm
    0.99 kN/m
    657 cm2
    29.900 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

t

QSK

A

G

  • RS 110-10F
    Kabelrinne ungelocht
    110 mm
    100 mm
    3000 mm
    1.50 mm
    0.16 kN/m
    107 cm2
    13.264 kg
    Mehr Informationen
  • RS 110-20F
    Kabelrinne ungelocht
    110 mm
    200 mm
    3000 mm
    1.50 mm
    0.33 kN/m
    217 cm2
    17.010 kg
    Mehr Informationen
  • RS 110-30F
    Kabelrinne ungelocht
    110 mm
    300 mm
    3000 mm
    1.50 mm
    0.49 kN/m
    327 cm2
    19.800 kg
    Mehr Informationen
  • RS 110-40F
    Kabelrinne ungelocht
    110 mm
    400 mm
    3000 mm
    1.50 mm
    0.66 kN/m
    437 cm2
    24.503 kg
    Mehr Informationen
  • RS 110-50F
    Kabelrinne ungelocht
    110 mm
    500 mm
    3000 mm
    1.50 mm
    0.82 kN/m
    547 cm2
    28.149 kg
    Mehr Informationen
  • RS 110-60F
    Kabelrinne ungelocht
    110 mm
    600 mm
    3000 mm
    1.50 mm
    0.99 kN/m
    657 cm2
    31.996 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

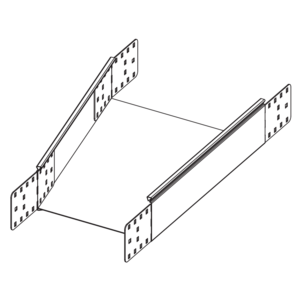

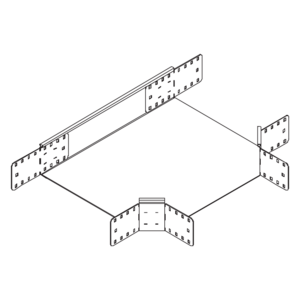

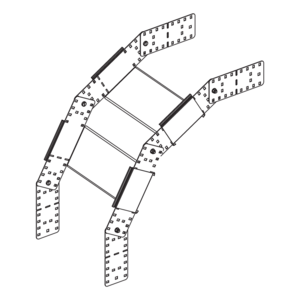

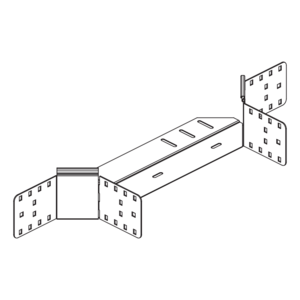

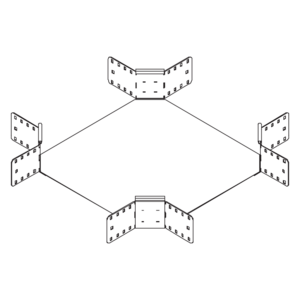

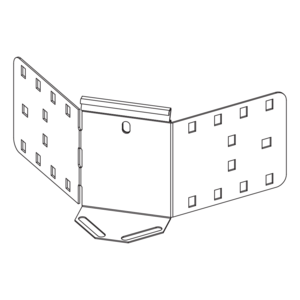

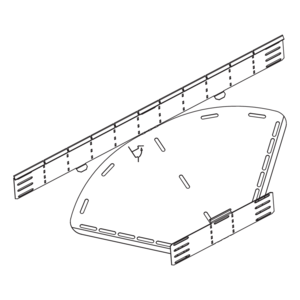

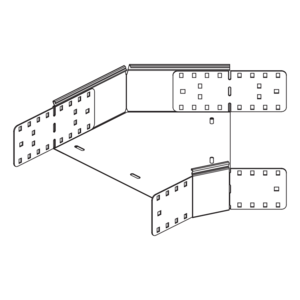

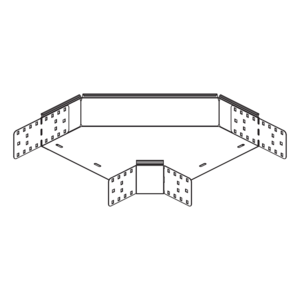

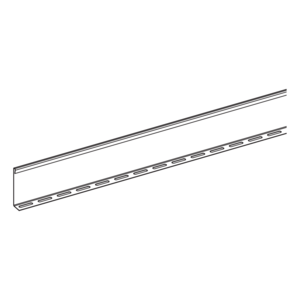

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelbahnen - Katalog

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

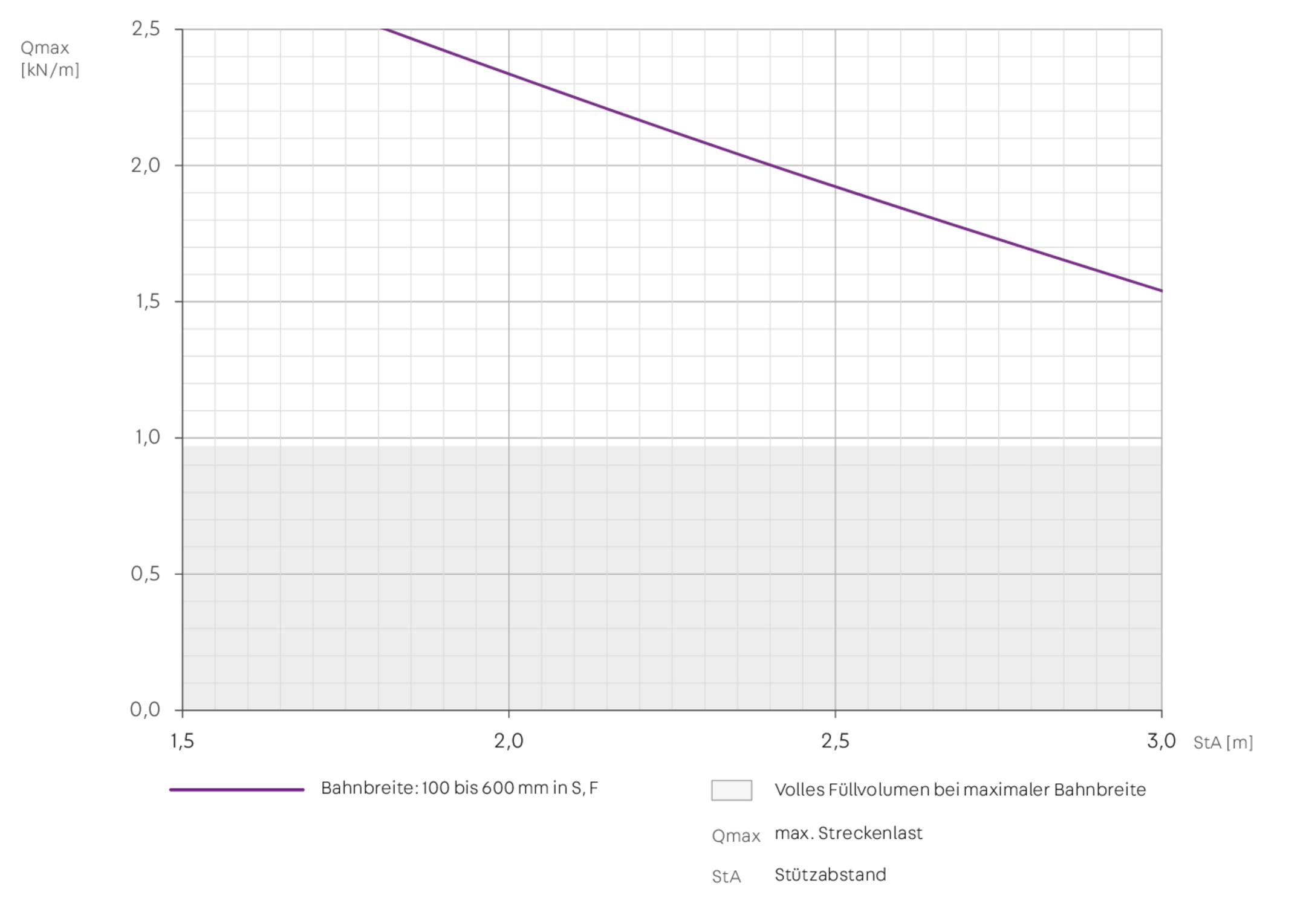

Belastungsdiagramm

Inklusivzubehör
