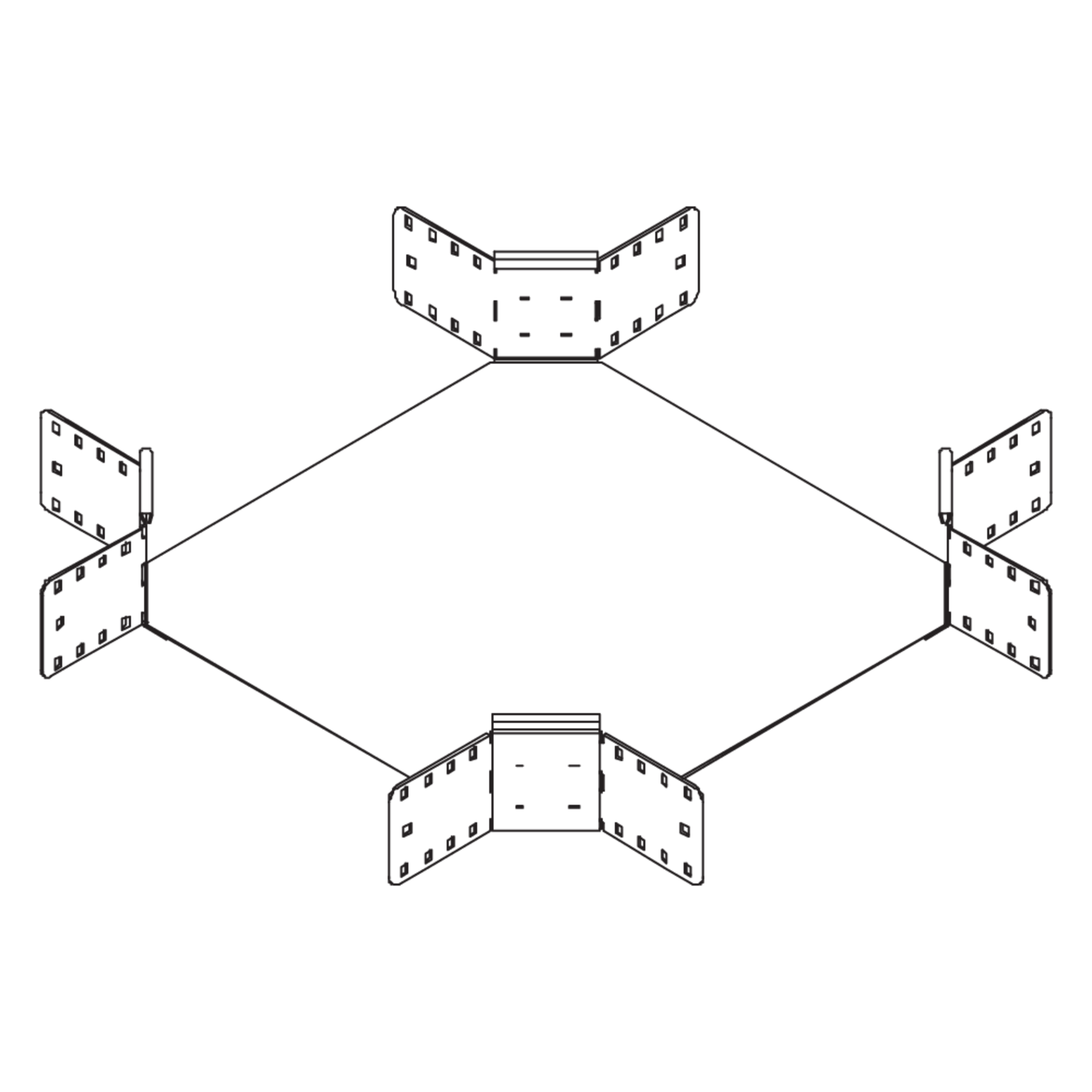

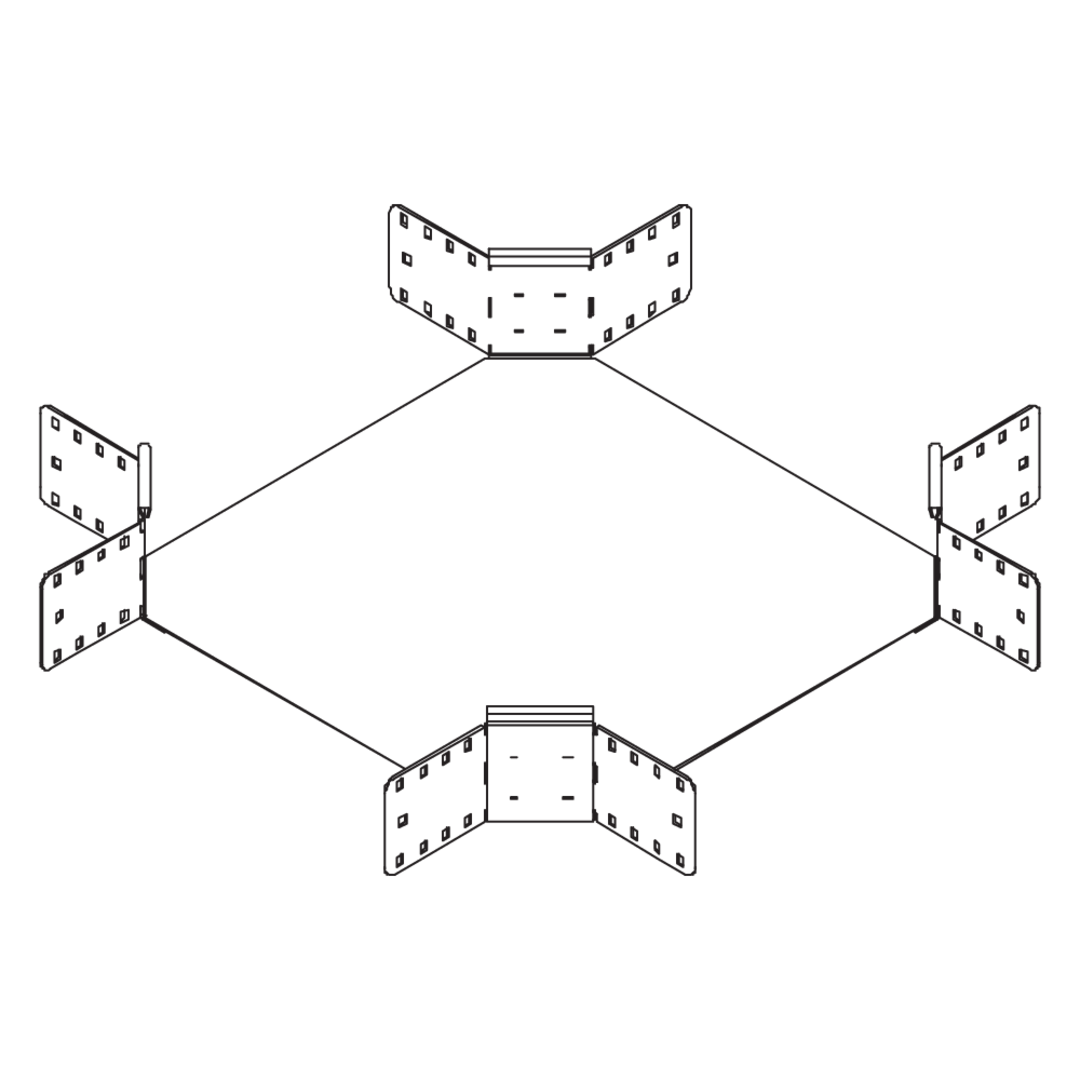

RK 110

Kabelrinnen-Kreuzung, Höhe = 110 mm

Die Kabelrinnen-Kreuzung RK 110 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung RK 110 eignet sich für Kabelrinnen mit Seitenhöhen von 110 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

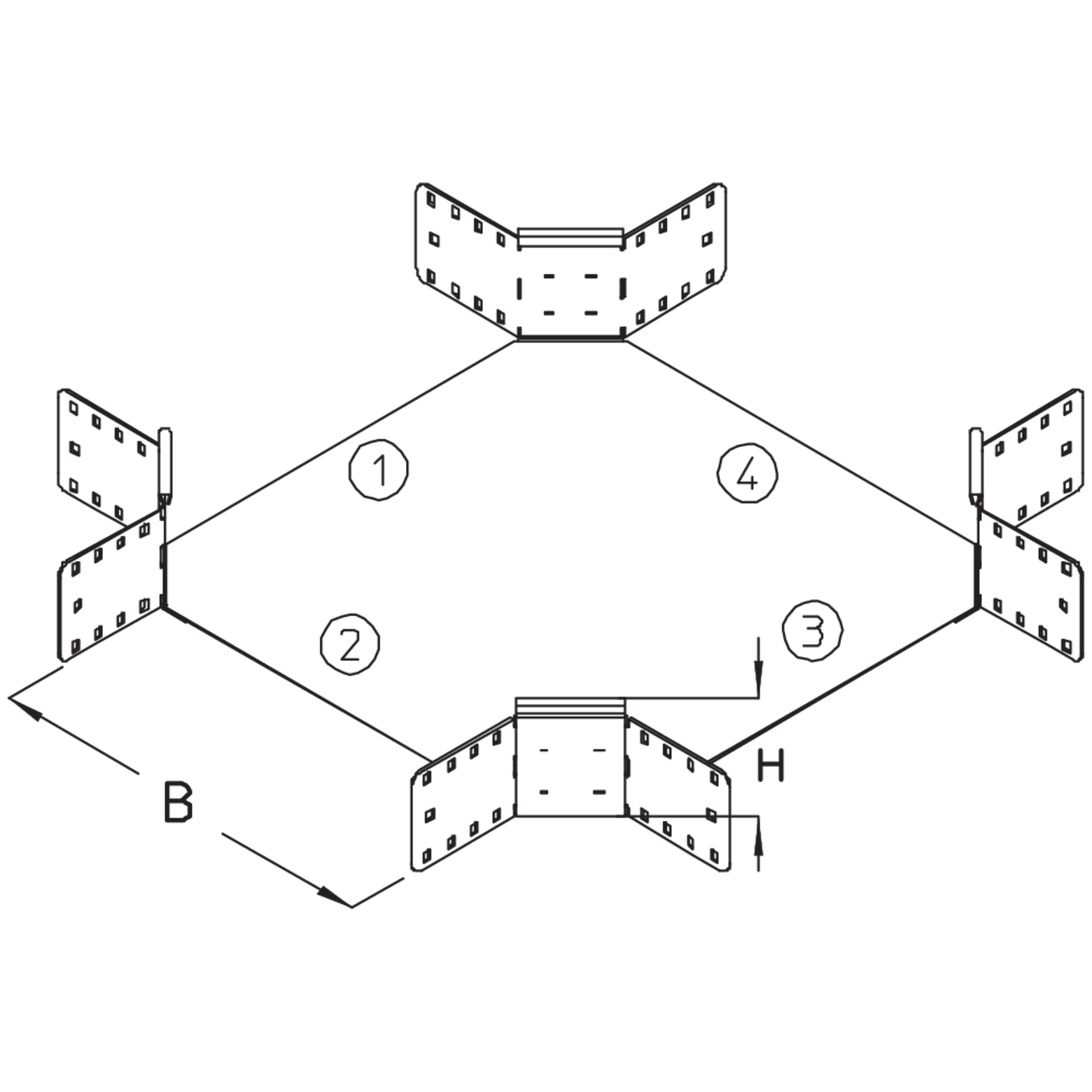

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 110-10S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    2.647 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-20S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    3.166 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-30S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    3.880 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-40S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    4.791 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-50S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    5.897 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-60S
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    7.200 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

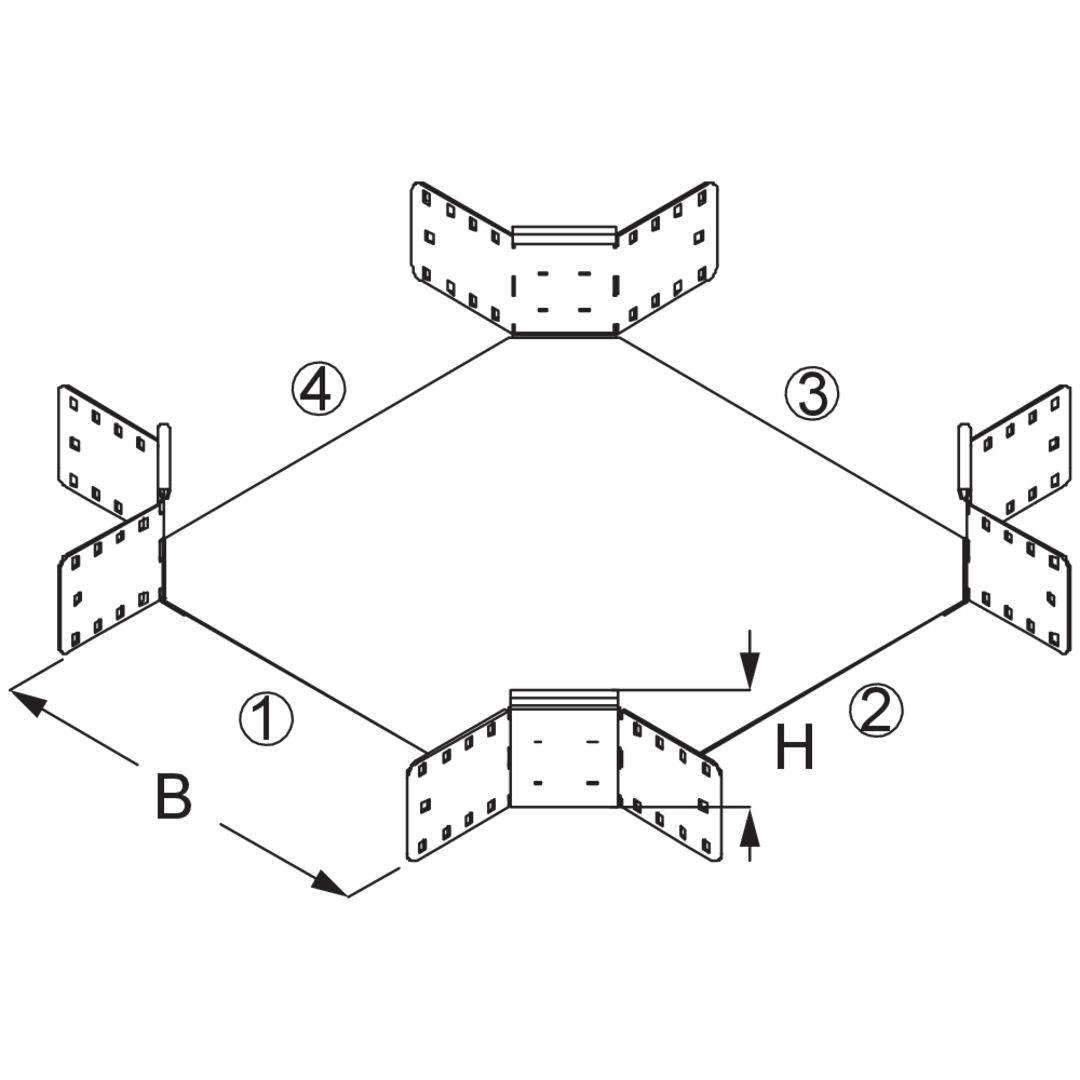

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 110-10F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    2.840 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-20F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    3.396 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-30F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    4.160 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-40F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    5.135 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-50F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    6.318 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-60F
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    7.712 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

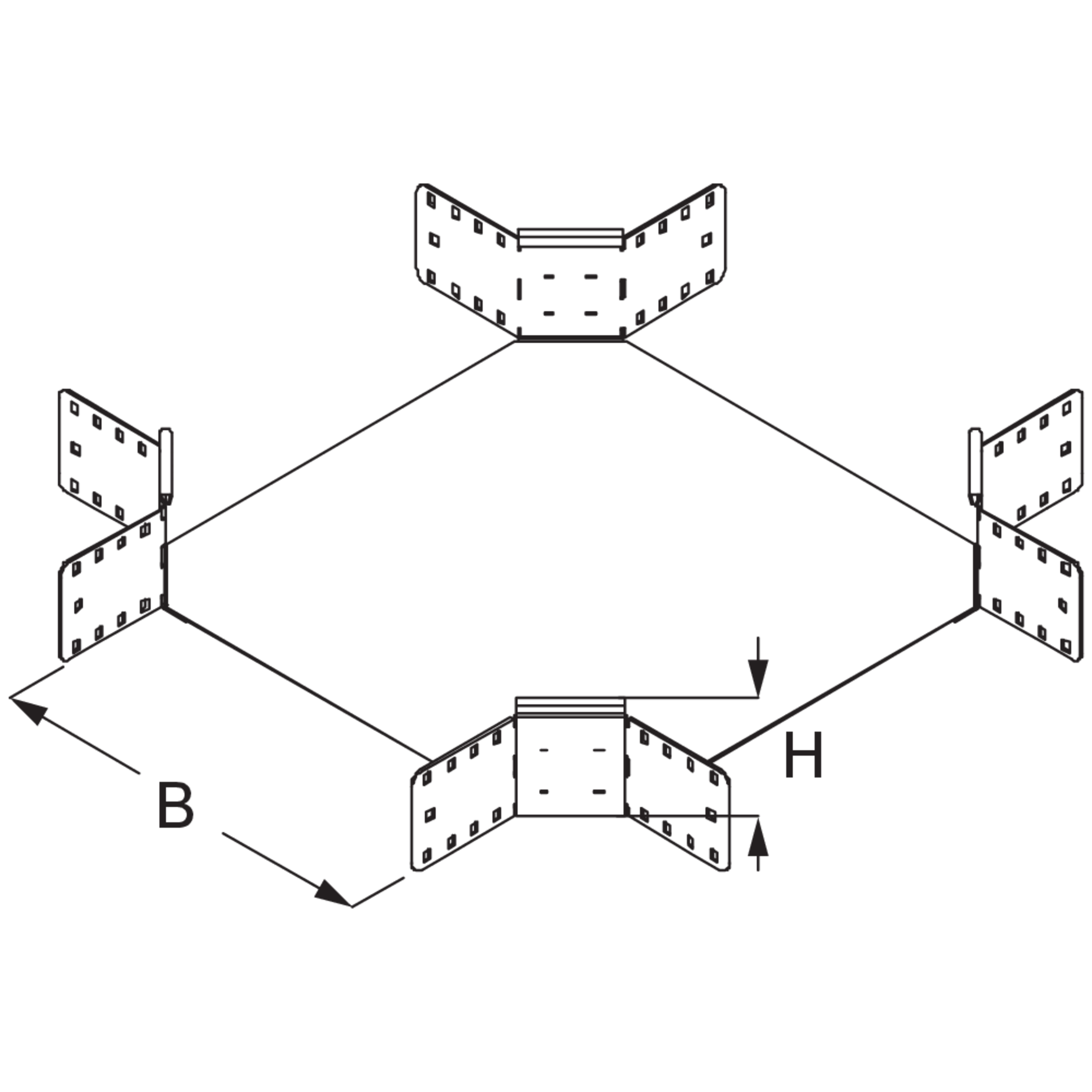

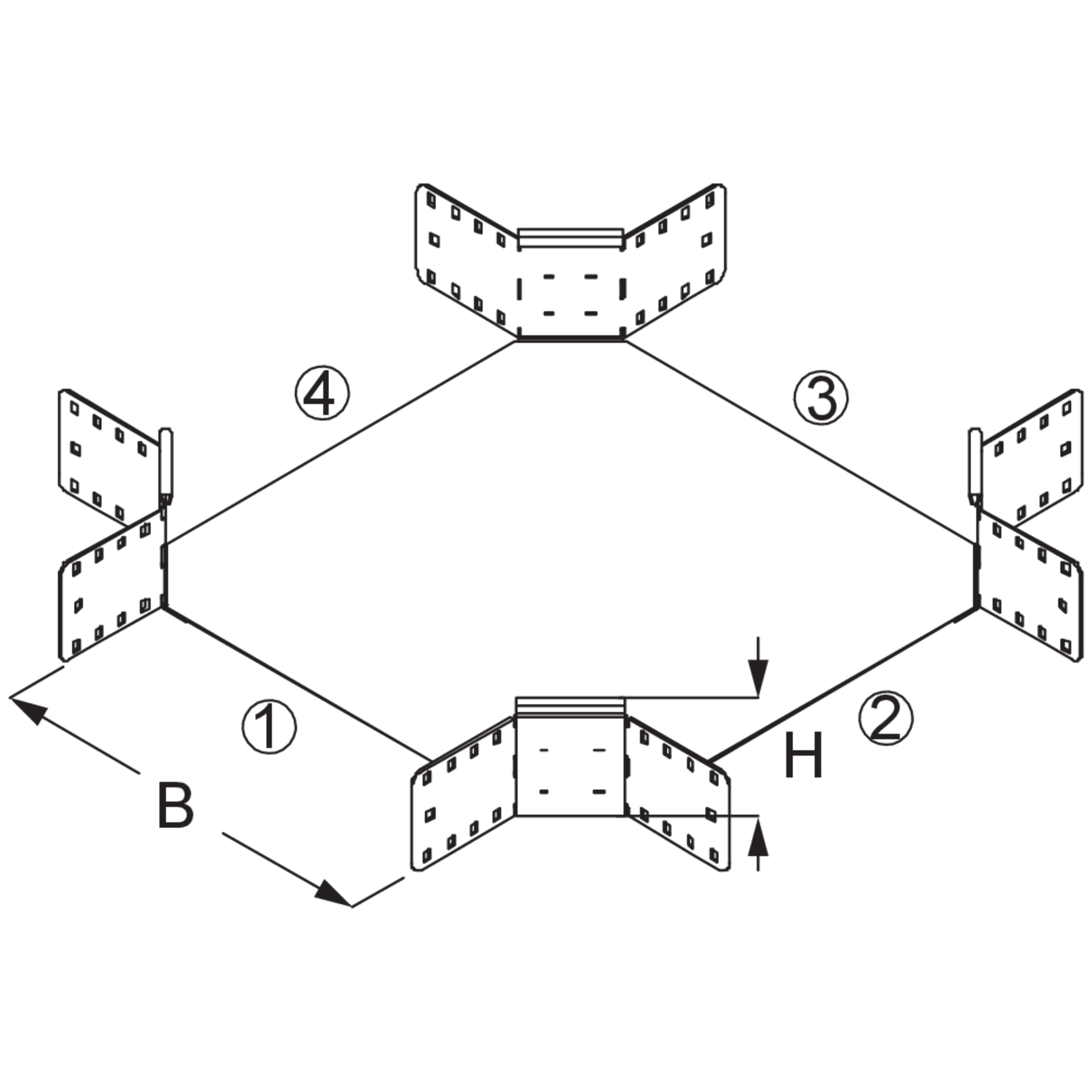

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 110-10E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    2.218 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-20E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    2.739 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-30E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    3.458 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-40E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    4.359 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-50E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    5.465 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 110-60E
    Kabelrinnen-Kreuzung
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    6.768 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
