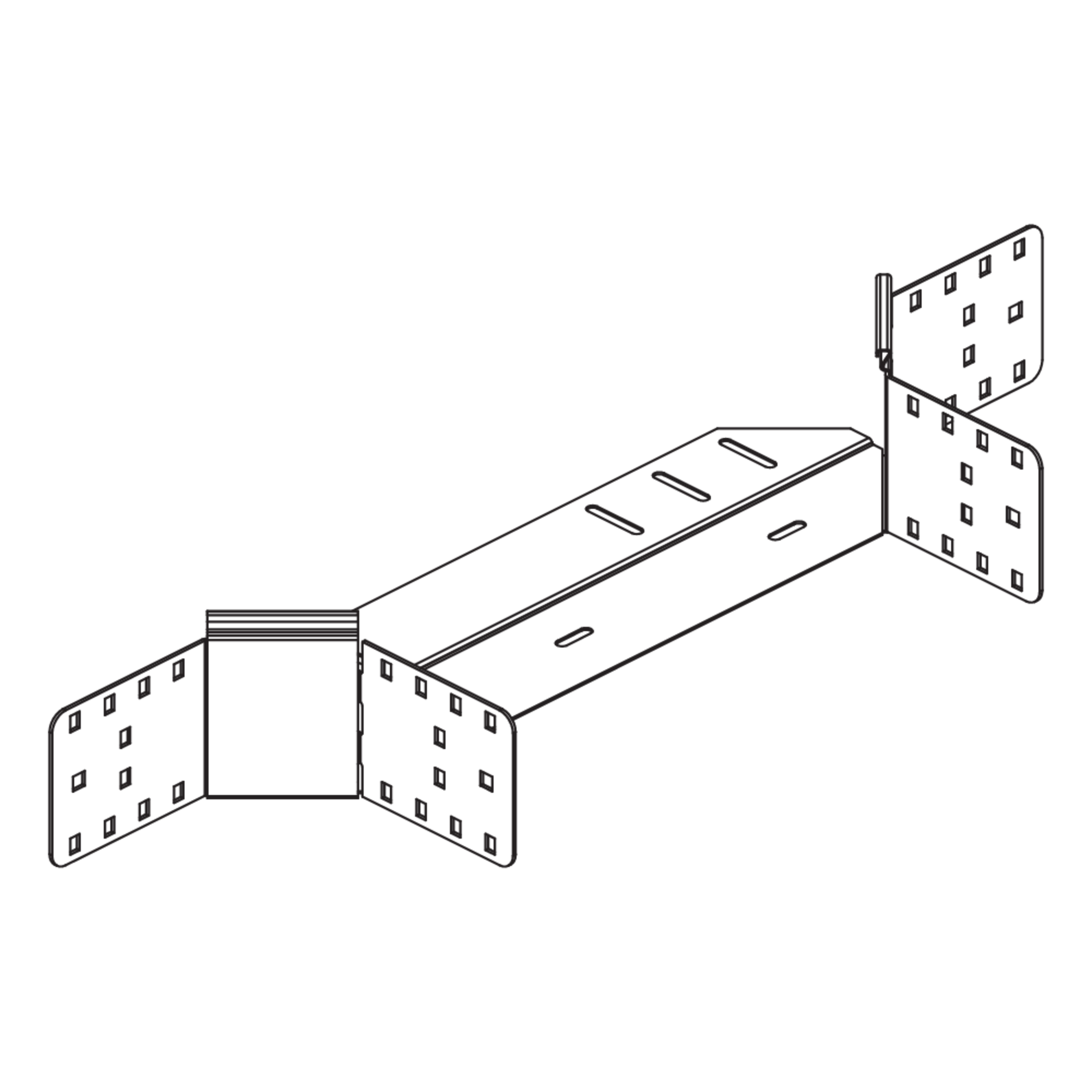

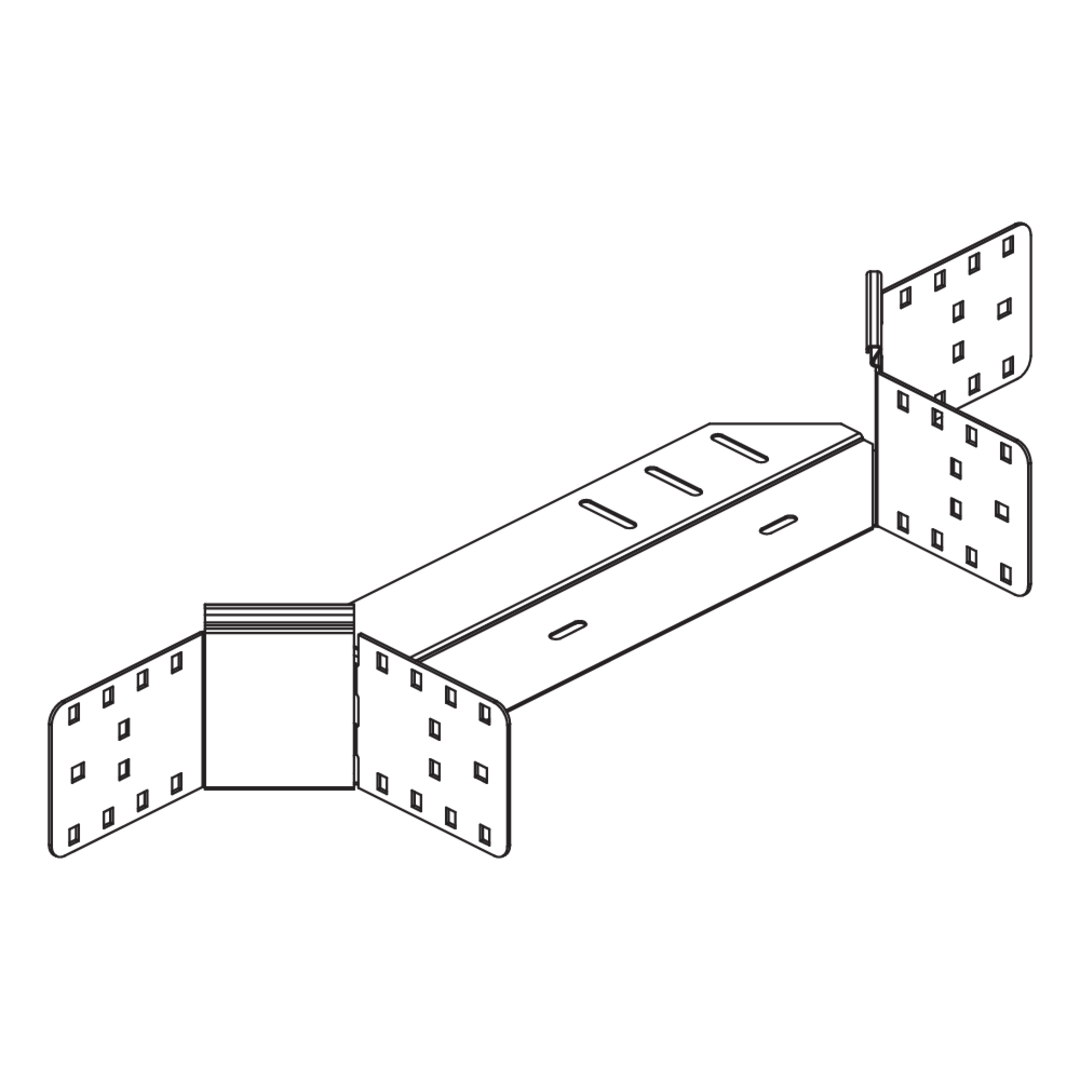

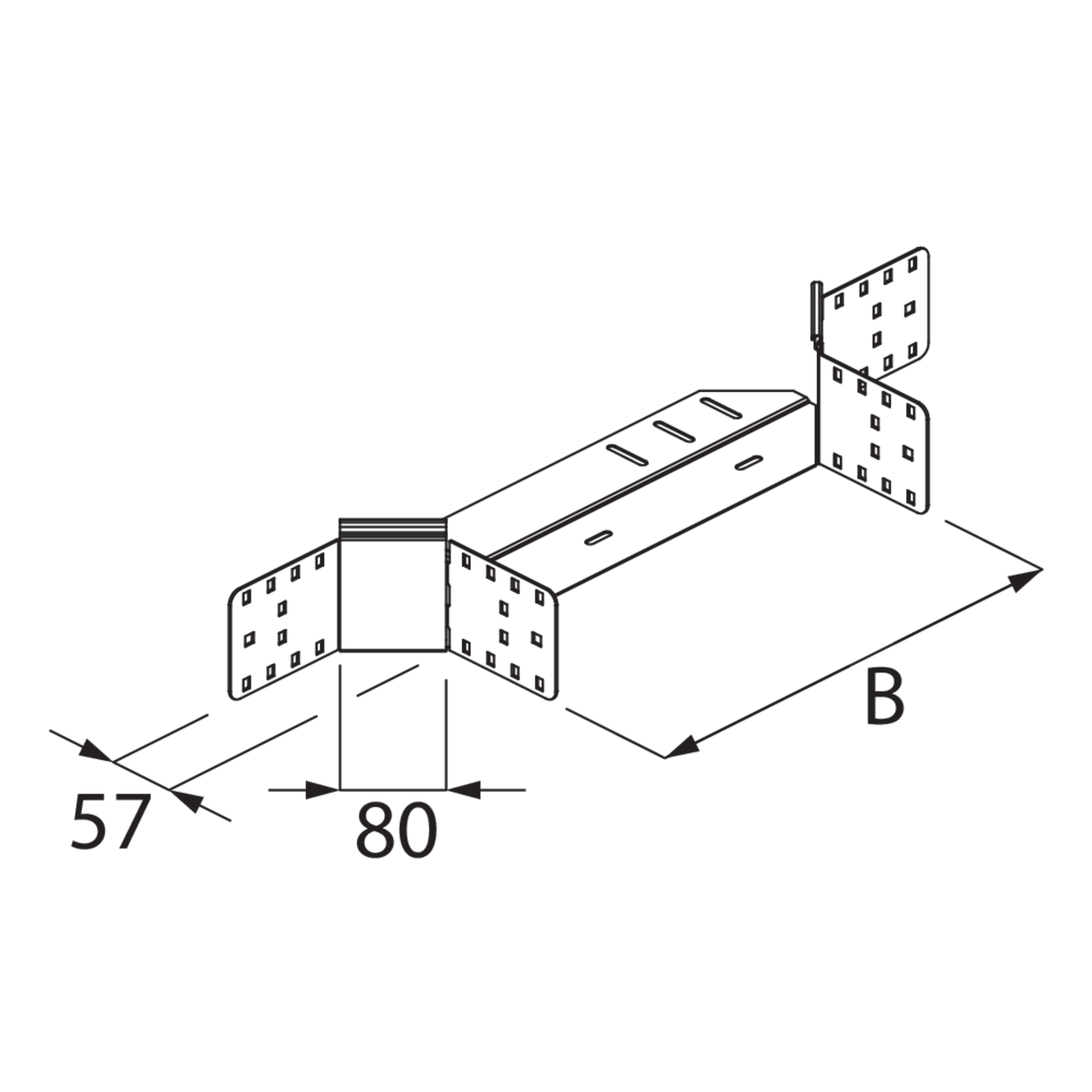

RAA 110

Kabelrinnen-Anbauabzweig, Höhe = 110 mm

Der Kabelrinnen-Anbauabzweig RAA 110 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Dort, wo die Anschlusskabelrinne abzweigen soll, wird gemäß der Montageanleitung der Holm der Hauptkabelrinne entsprechend ausgeschnitten. Der Anbauabzweig RAA wird an dieser Stelle angesetzt und verschraubt. Anschließend lassen sich der Bodenverbinder VB und die Anschlusskabelrinne einschieben. Der Kabelrinnen-Anbauabzweig RAA 110 eignet sich für Kabelrinnen mit Seitenhöhen von 110 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RAA 110-10S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.356 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-20S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.484 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-30S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    1.616 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-40S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    1.752 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-50S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    1.878 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-60S
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    2.014 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RAA 110-10F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.455 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-20F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.592 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-30F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    1.733 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-40F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    1.879 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-50F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    2.014 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-60F
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    2.159 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RAA 110-10E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.143 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-20E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.272 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-30E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    1.405 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-40E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    1.542 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-50E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    1.669 kg
    Inklusivzubehör
    Mehr Informationen
  • RAA 110-60E
    Kabelrinnen-Anbauabzweig
    Höhe
    110 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    1.806 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
