RGL 60

Kabelrinne, gelocht, löschwasserdurchlässig, Höhe = 60 mm

Die gelochten löschwasserdurchlässigen Kabelrinnen RGL 60 haben eine Seitenhöhe von 60 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

L

t

QSK

A

G

  • RGL 60-20S
    Kabelrinne 30% Bodenlochanteil
    60 mm
    200 mm
    3000 mm
    0.75 mm
    0.18 kN/m
    117 cm2
    5.118 kg
    Mehr Informationen
  • RGL 60-30S
    Kabelrinne 30% Bodenlochanteil
    60 mm
    300 mm
    3000 mm
    0.75 mm
    0.27 kN/m
    177 cm2
    6.237 kg
    Mehr Informationen
  • RGL 60-40S
    Kabelrinne 30% Bodenlochanteil
    60 mm
    400 mm
    3000 mm
    0.88 mm
    0.36 kN/m
    237 cm2
    8.610 kg
    Mehr Informationen
  • RGL 60-50S
    Kabelrinne 30% Bodenlochanteil
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    11.253 kg
    Mehr Informationen
  • RGL 60-60S
    Kabelrinne 30% Bodenlochanteil
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    12.745 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

t

QSK

A

G

  • RGL 60-20F
    Kabelrinne 30% Bodenlochanteil
    60 mm
    200 mm
    3000 mm
    0.75 mm
    0.18 kN/m
    117 cm2
    5.738 kg
    Mehr Informationen
  • RGL 60-30F
    Kabelrinne 30% Bodenlochanteil
    60 mm
    300 mm
    3000 mm
    0.75 mm
    0.27 kN/m
    177 cm2
    6.992 kg
    Mehr Informationen
  • RGL 60-40F
    Kabelrinne 30% Bodenlochanteil
    60 mm
    400 mm
    3000 mm
    0.88 mm
    0.36 kN/m
    237 cm2
    9.499 kg
    Mehr Informationen
  • RGL 60-50F
    Kabelrinne 30% Bodenlochanteil
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    12.378 kg
    Mehr Informationen
  • RGL 60-60F
    Kabelrinne 30% Bodenlochanteil
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    14.019 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Gitterbahnen - Montageanleitung

    Technische Information

    PDF, 3 MB

    de en

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Kabelleitern - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Weitspannkabelleiter WL 200

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

  • Sichere Arbeitslast (RGL 60)

    <div>Zertifikat, geprüft nach DIN EN 61537</div>

    PDF, 448 KB

    de en

BIM- und CAD-Daten

  • BIM für BK Bodenkanal

    BIM für BK Bodenkanal

    BIM-Daten

    ZIP, 10 MB

    de en

Belastungsdiagramm

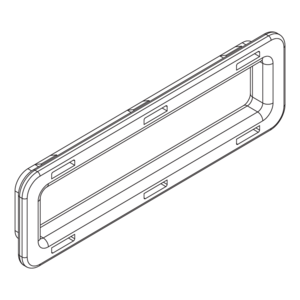

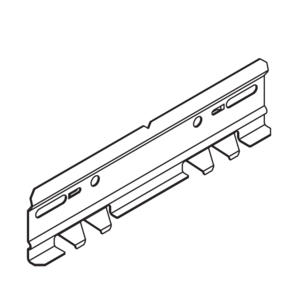

Inklusivzubehör
