R 85

Kabelrinne, ungelocht, Höhe = 85 mm

Die ungelochten Kabelrinnen R 85 haben eine Seitenhöhe von 85 mm und sind in Bahnbreiten von 100 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • R 85-10S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.12 kN/m
    Querschnittsfläche
    82 cm2
    Gewicht je Lagermengeneinheit
    5.471 kg
    Mehr Informationen
  • R 85-20S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.25 kN/m
    Querschnittsfläche
    167 cm2
    Gewicht je Lagermengeneinheit
    7.238 kg
    Mehr Informationen
  • R 85-30S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    252 cm2
    Gewicht je Lagermengeneinheit
    10.554 kg
    Mehr Informationen
  • R 85-40S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.51 kN/m
    Querschnittsfläche
    337 cm2
    Gewicht je Lagermengeneinheit
    12.616 kg
    Mehr Informationen
  • R 85-50S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.63 kN/m
    Querschnittsfläche
    422 cm2
    Gewicht je Lagermengeneinheit
    16.668 kg
    Mehr Informationen
  • R 85-60S
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.76 kN/m
    Querschnittsfläche
    507 cm2
    Gewicht je Lagermengeneinheit
    19.023 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • R 85-10F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.12 kN/m
    Querschnittsfläche
    82 cm2
    Gewicht je Lagermengeneinheit
    6.134 kg
    Mehr Informationen
  • R 85-20F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.25 kN/m
    Querschnittsfläche
    167 cm2
    Gewicht je Lagermengeneinheit
    8.114 kg
    Mehr Informationen
  • R 85-30F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    252 cm2
    Gewicht je Lagermengeneinheit
    11.636 kg
    Mehr Informationen
  • R 85-40F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.51 kN/m
    Querschnittsfläche
    337 cm2
    Gewicht je Lagermengeneinheit
    13.919 kg
    Mehr Informationen
  • R 85-50F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.63 kN/m
    Querschnittsfläche
    422 cm2
    Gewicht je Lagermengeneinheit
    18.183 kg
    Mehr Informationen
  • R 85-60F
    Kabelrinne ungelocht
    Höhe
    85 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.76 kN/m
    Querschnittsfläche
    507 cm2
    Gewicht je Lagermengeneinheit
    20.751 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

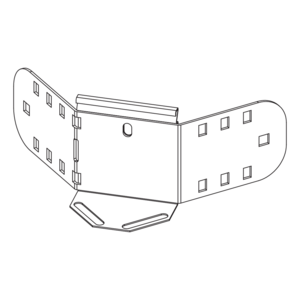

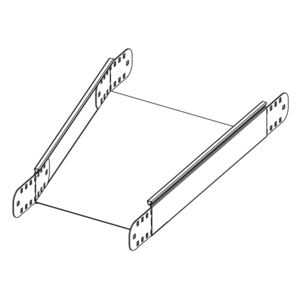

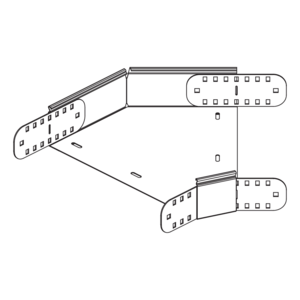

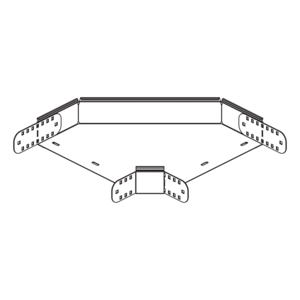

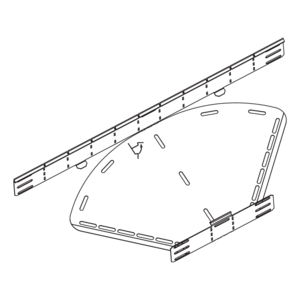

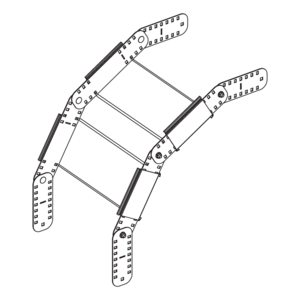

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

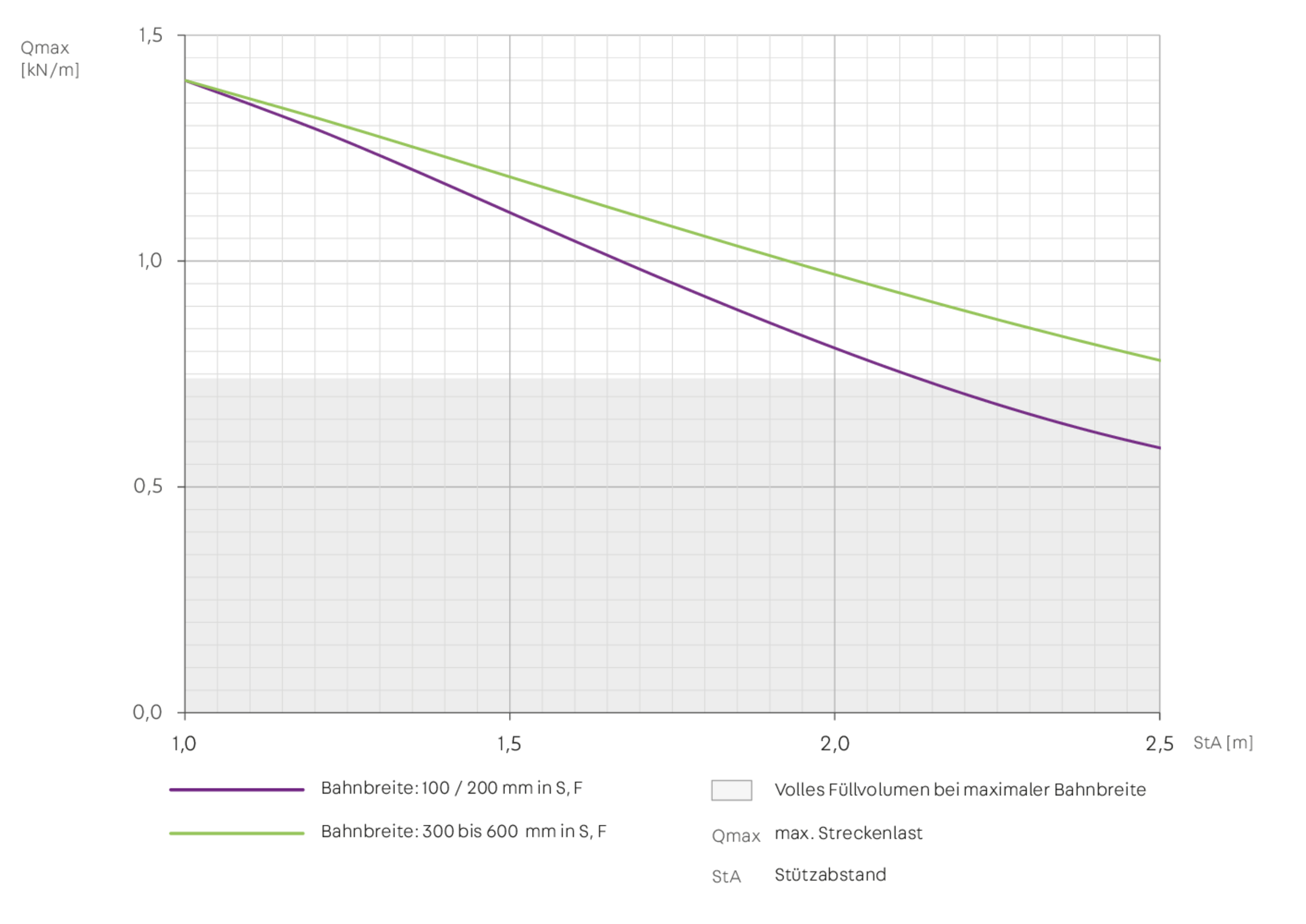

Belastungsdiagramm

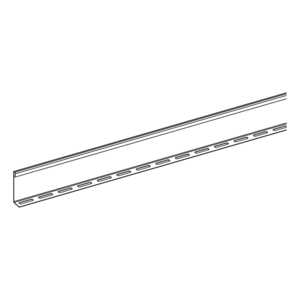

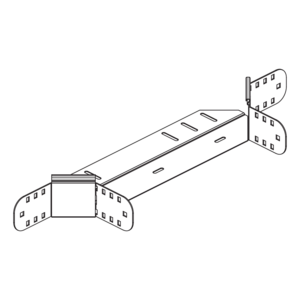

Inklusivzubehör
