RK 85

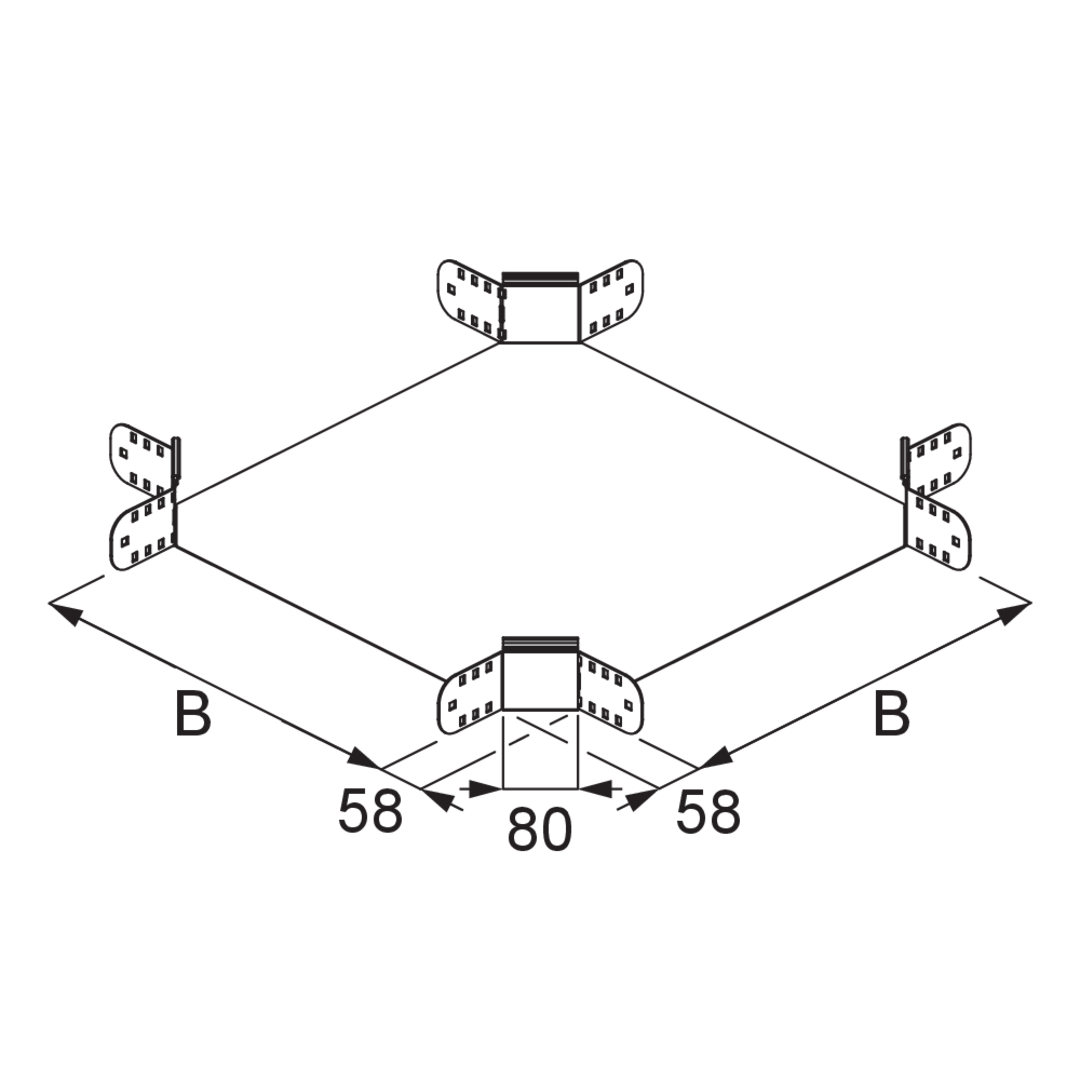

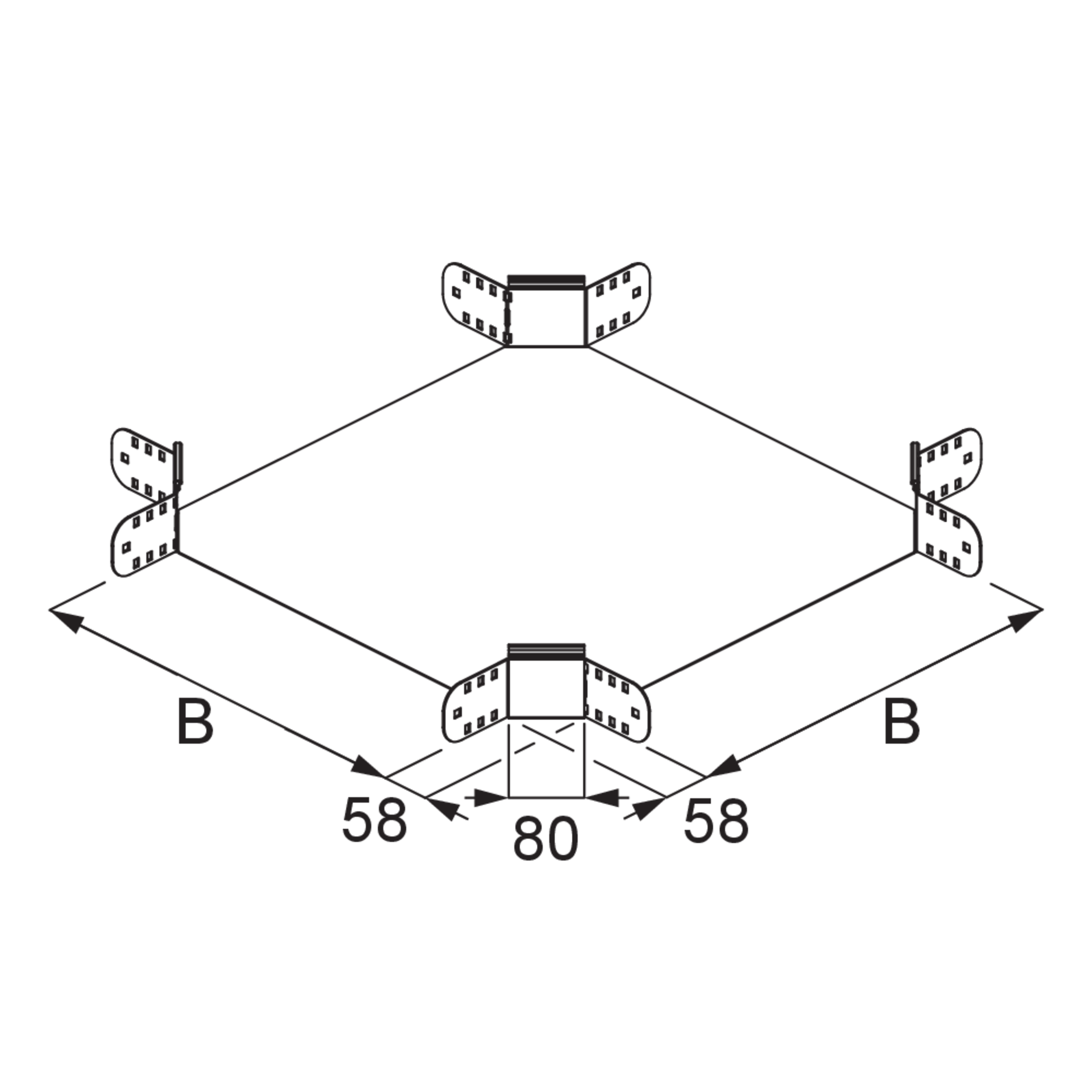

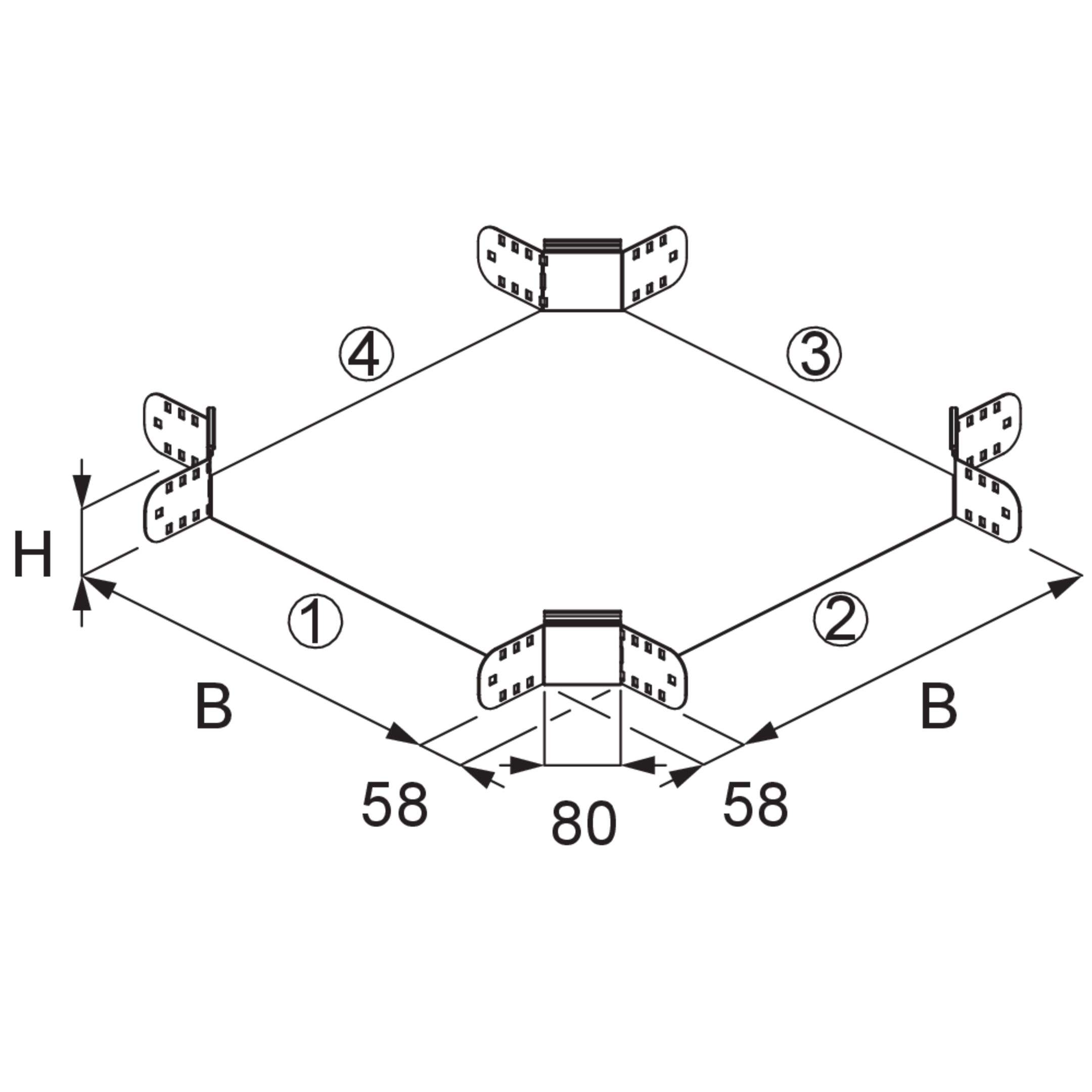

Kabelrinnen-Kreuzung, Höhe = 85 mm

Die Kabelrinnen-Kreuzung RK 85 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung RK 85 eignet sich für Kabelrinnen mit Seitenhöhen von 85 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 85-10S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    1.895 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-20S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    2.414 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-30S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    3.128 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-40S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    4.039 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-50S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    5.145 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-60S
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    6.448 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 85-10F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    2.036 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-20F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    2.591 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-30F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    3.355 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-40F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    400 mm
    Gewicht je Lagermengeneinheit
    4.330 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-50F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    500 mm
    Gewicht je Lagermengeneinheit
    5.513 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 85-60F
    Kabelrinnen-Kreuzung
    Höhe
    85 mm
    Breite
    600 mm
    Gewicht je Lagermengeneinheit
    6.908 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
