RVB 85

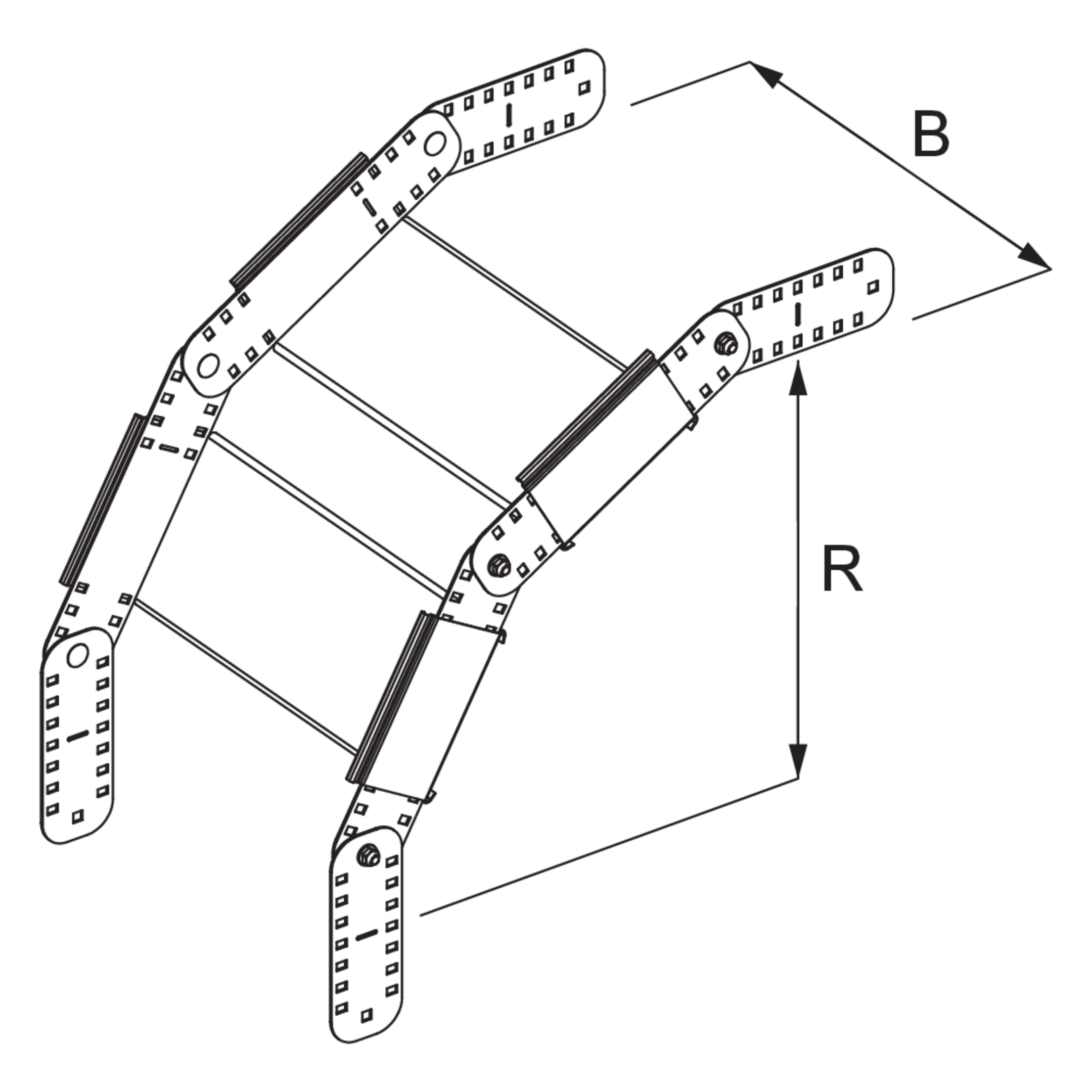

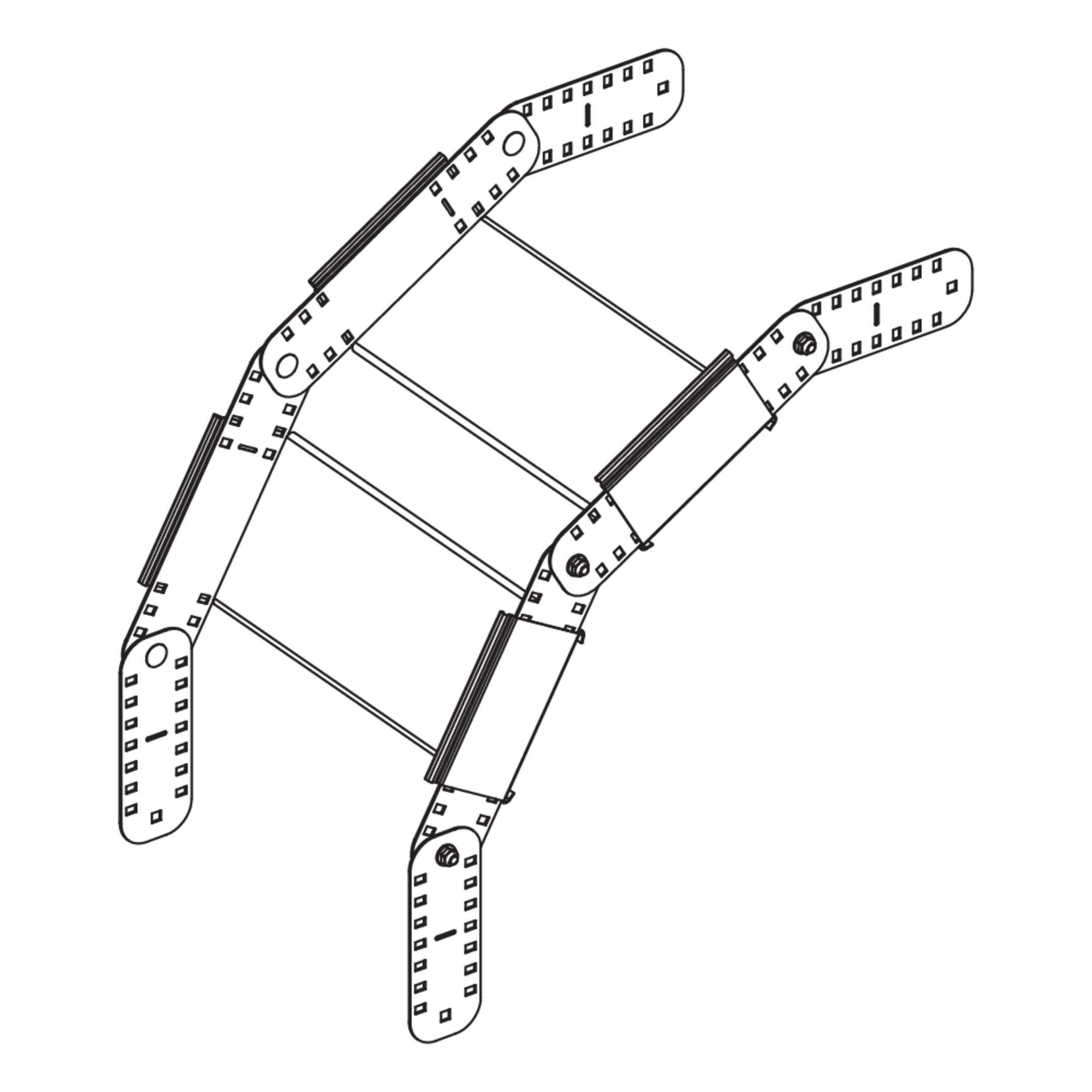

Kabelrinnen-Vertikalbogen, Höhe = 85 mm

Der Kabelrinnen-Vertikalbogen RVB 85 ermöglicht die flexible vertikale Richtungsänderung der Kabelführung. Er wird zusammen mit einem Kabelrinnen-Endblech REB in die Kabelrinne eingeschoben und am Boden sowie an den Seiten verschraubt. Der Vertikalbogen RVB 85 eignet sich für Kabelrinnen mit Seitenhöhen von 85 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

  • RVB 85-10S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    100 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.032 kg
    Included accessories
    Mehr Informationen
  • RVB 85-20S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    200 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.382 kg
    Included accessories
    Mehr Informationen
  • RVB 85-30S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    300 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.732 kg
    Included accessories
    Mehr Informationen
  • RVB 85-40S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    400 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.080 kg
    Included accessories
    Mehr Informationen
  • RVB 85-50S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    500 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.490 kg
    Included accessories
    Mehr Informationen
  • RVB 85-60S
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    600 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.778 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

  • RVB 85-10F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    100 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.240 kg
    Included accessories
    Mehr Informationen
  • RVB 85-20F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    200 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.614 kg
    Included accessories
    Mehr Informationen
  • RVB 85-30F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    300 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    3.986 kg
    Included accessories
    Mehr Informationen
  • RVB 85-40F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    400 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.360 kg
    Included accessories
    Mehr Informationen
  • RVB 85-50F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    500 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    4.734 kg
    Included accessories
    Mehr Informationen
  • RVB 85-60F
    Kabelrinnen-Vertikalbogen
    Höhe
    85 mm
    Breite
    600 mm
    Radius
    330 mm
    Richtungsänderung
    Steigend/Fallend
    Winkel
    var.
    Gewicht je Lagermengeneinheit
    5.108 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht eine flexible vertikale Richtungsänderung der Kabelführung
