R 60

Kabelrinne, ungelocht, Höhe = 60 mm

Die ungelochten Kabelrinnen R 60 haben eine Seitenhöhe von 60 mm und sind in Bahnbreiten von 50 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

L

t

QSK

A

G

  • R 60-05S
    Kabelrinne ungelocht
    60 mm
    50 mm
    3000 mm
    0.75 mm
    0.04 kN/m
    27 cm2
    3.730 kg
    Mehr Informationen
  • R 60-10S
    Kabelrinne ungelocht
    60 mm
    100 mm
    3000 mm
    0.75 mm
    0.09 kN/m
    57 cm2
    4.601 kg
    Mehr Informationen
  • R 60-20S
    Kabelrinne ungelocht
    60 mm
    200 mm
    3000 mm
    0.75 mm
    0.18 kN/m
    117 cm2
    6.368 kg
    Mehr Informationen
  • R 60-30S
    Kabelrinne ungelocht
    60 mm
    300 mm
    3000 mm
    0.75 mm
    0.27 kN/m
    177 cm2
    8.134 kg
    Mehr Informationen
  • R 60-40S
    Kabelrinne ungelocht
    60 mm
    400 mm
    3000 mm
    0.88 mm
    0.36 kN/m
    237 cm2
    11.595 kg
    Mehr Informationen
  • R 60-50S
    Kabelrinne ungelocht
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    15.508 kg
    Mehr Informationen
  • R 60-60S
    Kabelrinne ungelocht
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    17.863 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

t

QSK

A

G

  • R 60-05F
    Kabelrinne ungelocht
    60 mm
    50 mm
    3000 mm
    0.75 mm
    0.04 kN/m
    27 cm2
    4.180 kg
    Mehr Informationen
  • R 60-10F
    Kabelrinne ungelocht
    60 mm
    100 mm
    3000 mm
    0.75 mm
    0.09 kN/m
    57 cm2
    5.159 kg
    Mehr Informationen
  • R 60-20F
    Kabelrinne ungelocht
    60 mm
    200 mm
    3000 mm
    0.75 mm
    0.18 kN/m
    117 cm2
    7.139 kg
    Mehr Informationen
  • R 60-30F
    Kabelrinne ungelocht
    60 mm
    300 mm
    3000 mm
    0.75 mm
    0.27 kN/m
    177 cm2
    9.119 kg
    Mehr Informationen
  • R 60-40F
    Kabelrinne ungelocht
    60 mm
    400 mm
    3000 mm
    0.88 mm
    0.36 kN/m
    237 cm2
    12.793 kg
    Mehr Informationen
  • R 60-50F
    Kabelrinne ungelocht
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    16.917 kg
    Mehr Informationen
  • R 60-60F
    Kabelrinne ungelocht
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    19.486 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

L

t

QSK

A

G

  • R 60-05E
    Kabelrinne ungelocht
    60 mm
    50 mm
    3000 mm
    0.80 mm
    0.04 kN/m
    27 cm2
    4.000 kg
    Mehr Informationen
  • R 60-10E
    Kabelrinne ungelocht
    60 mm
    100 mm
    3000 mm
    0.80 mm
    0.09 kN/m
    57 cm2
    4.900 kg
    Mehr Informationen
  • R 60-20E
    Kabelrinne ungelocht
    60 mm
    200 mm
    3000 mm
    0.80 mm
    0.18 kN/m
    117 cm2
    6.800 kg
    Mehr Informationen
  • R 60-30E
    Kabelrinne ungelocht
    60 mm
    300 mm
    3000 mm
    0.80 mm
    0.27 kN/m
    177 cm2
    8.800 kg
    Mehr Informationen
  • R 60-40E
    Kabelrinne ungelocht
    60 mm
    400 mm
    3000 mm
    0.80 mm
    0.36 kN/m
    237 cm2
    10.600 kg
    Mehr Informationen
  • R 60-50E
    Kabelrinne ungelocht
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    15.600 kg
    Mehr Informationen
  • R 60-60E
    Kabelrinne ungelocht
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    17.900 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B

L

t

QSK

A

G

  • R 60-10E4
    Kabelrinne ungelocht
    60 mm
    100 mm
    3000 mm
    0.80 mm
    0.09 kN/m
    57 cm2
    5.002 kg
    Mehr Informationen
  • R 60-20E4
    Kabelrinne ungelocht
    60 mm
    200 mm
    3000 mm
    0.80 mm
    0.18 kN/m
    117 cm2
    6.835 kg
    Mehr Informationen
  • R 60-30E4
    Kabelrinne ungelocht
    60 mm
    300 mm
    3000 mm
    0.80 mm
    0.27 kN/m
    177 cm2
    8.731 kg
    Mehr Informationen
  • R 60-40E4
    Kabelrinne ungelocht
    60 mm
    400 mm
    3000 mm
    0.80 mm
    0.36 kN/m
    237 cm2
    10.790 kg
    Mehr Informationen
  • R 60-50E4
    Kabelrinne ungelocht
    60 mm
    500 mm
    3000 mm
    1.00 mm
    0.45 kN/m
    297 cm2
    15.840 kg
    Mehr Informationen
  • R 60-60E4
    Kabelrinne ungelocht
    60 mm
    600 mm
    3000 mm
    1.00 mm
    0.54 kN/m
    357 cm2
    20.568 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

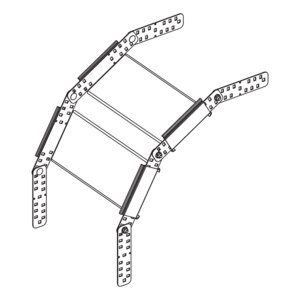

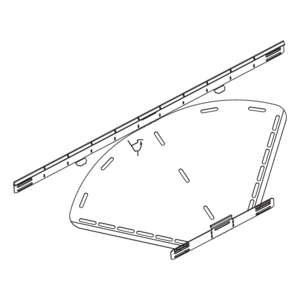

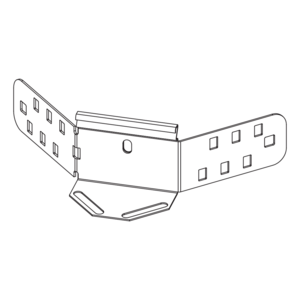

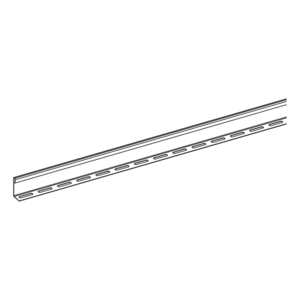

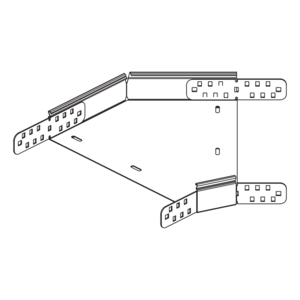

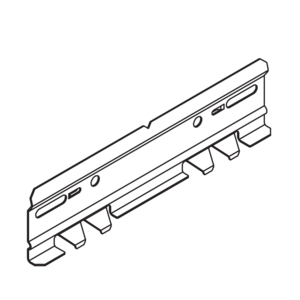

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Gitterbahnen - Montageanleitung

    Technische Information

    PDF, 3 MB

    de en

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Kabelleitern - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Weitspannkabelleiter WL 200

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM für BK Bodenkanal

    BIM für BK Bodenkanal

    BIM-Daten

    ZIP, 10 MB

    de en

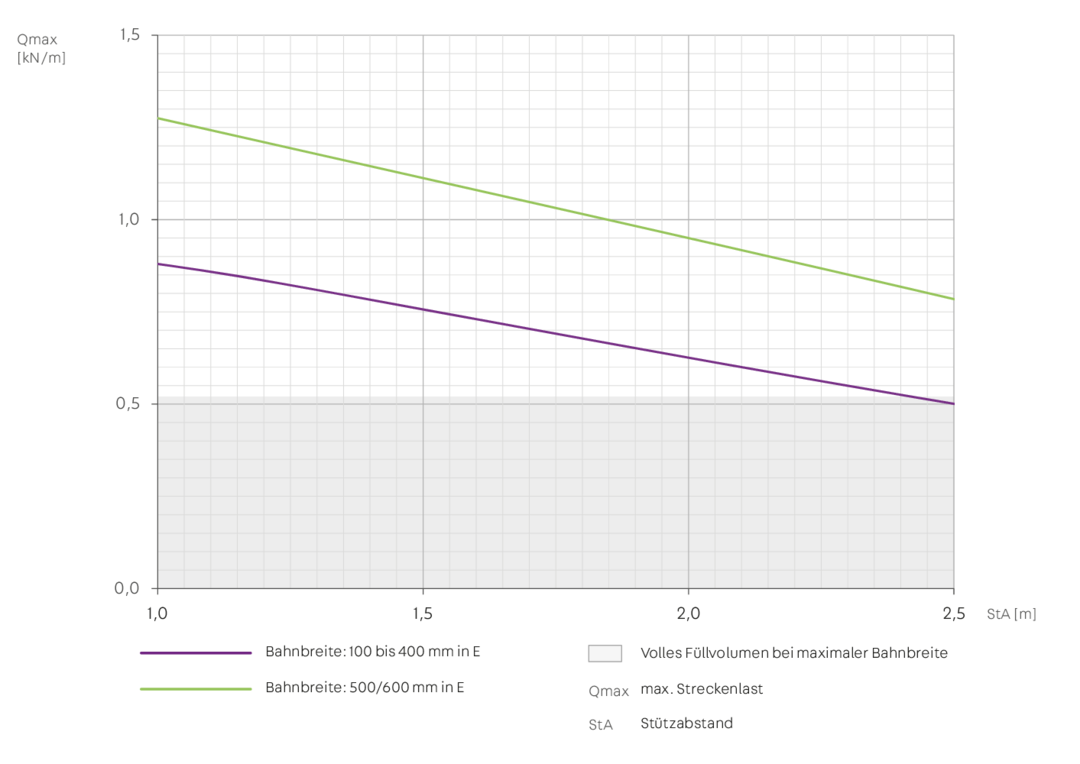

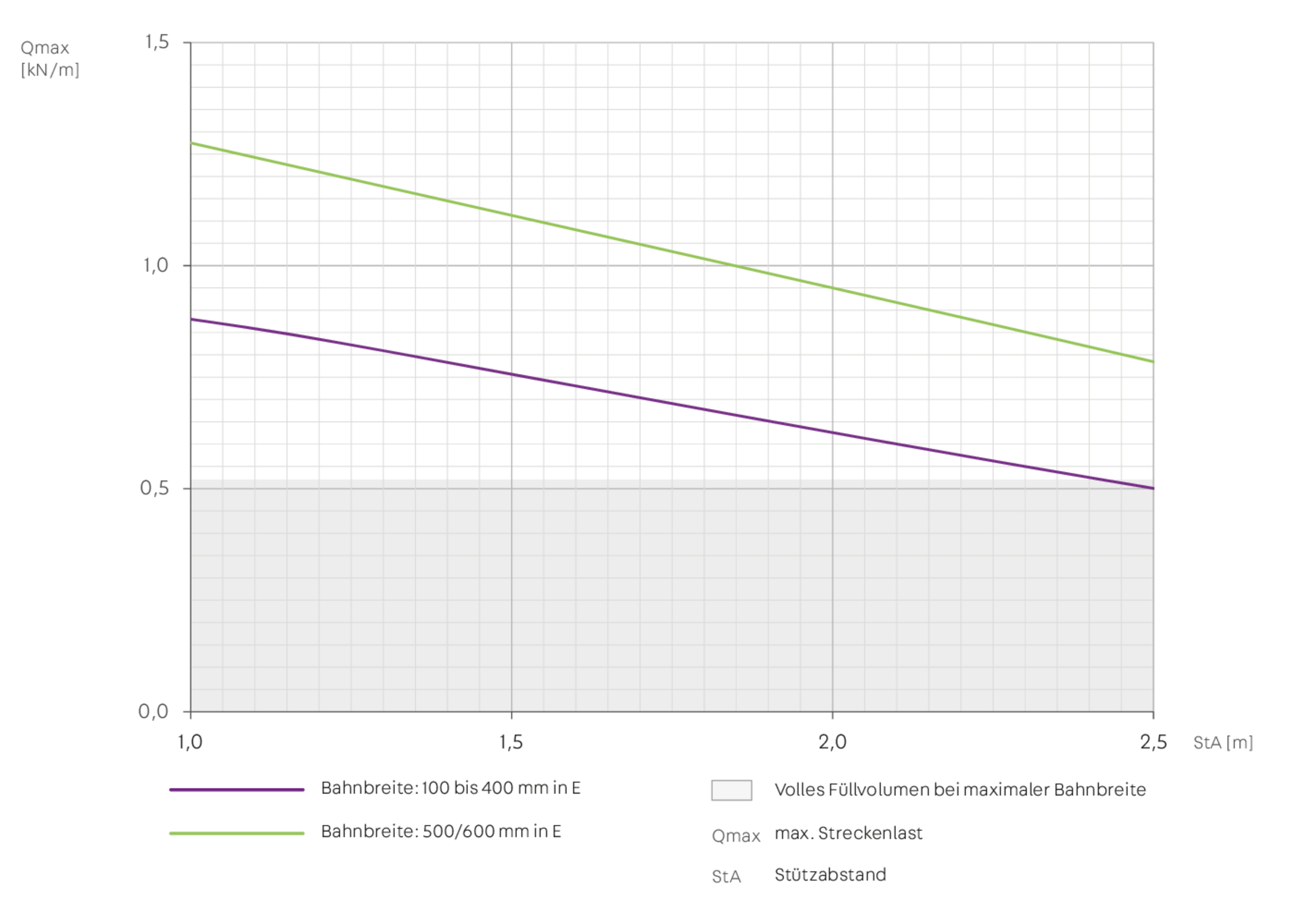

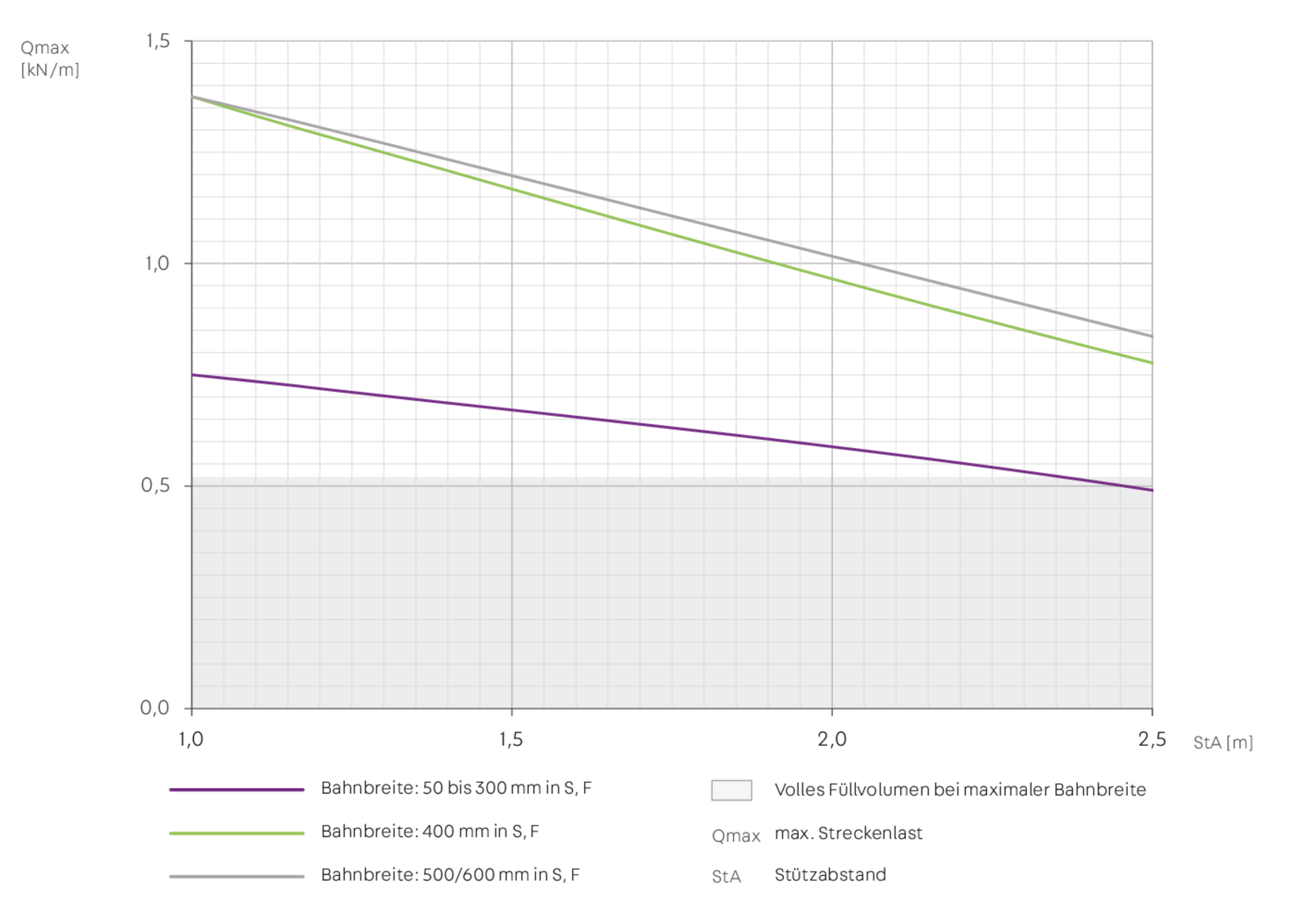

Belastungsdiagramm

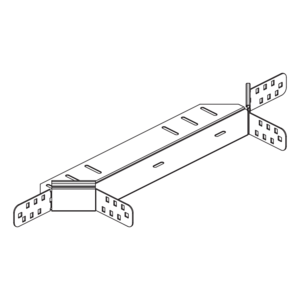

Inklusivzubehör
