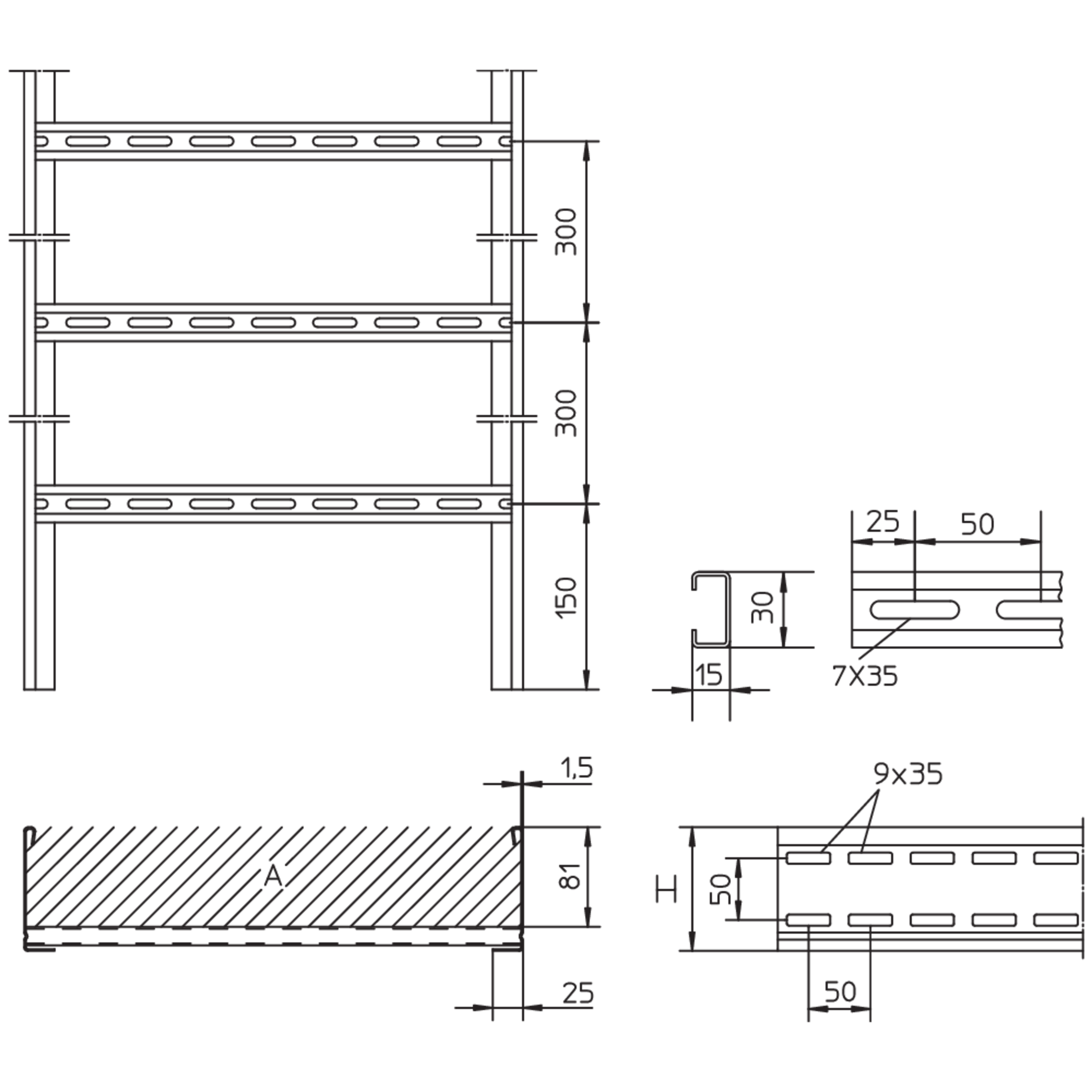

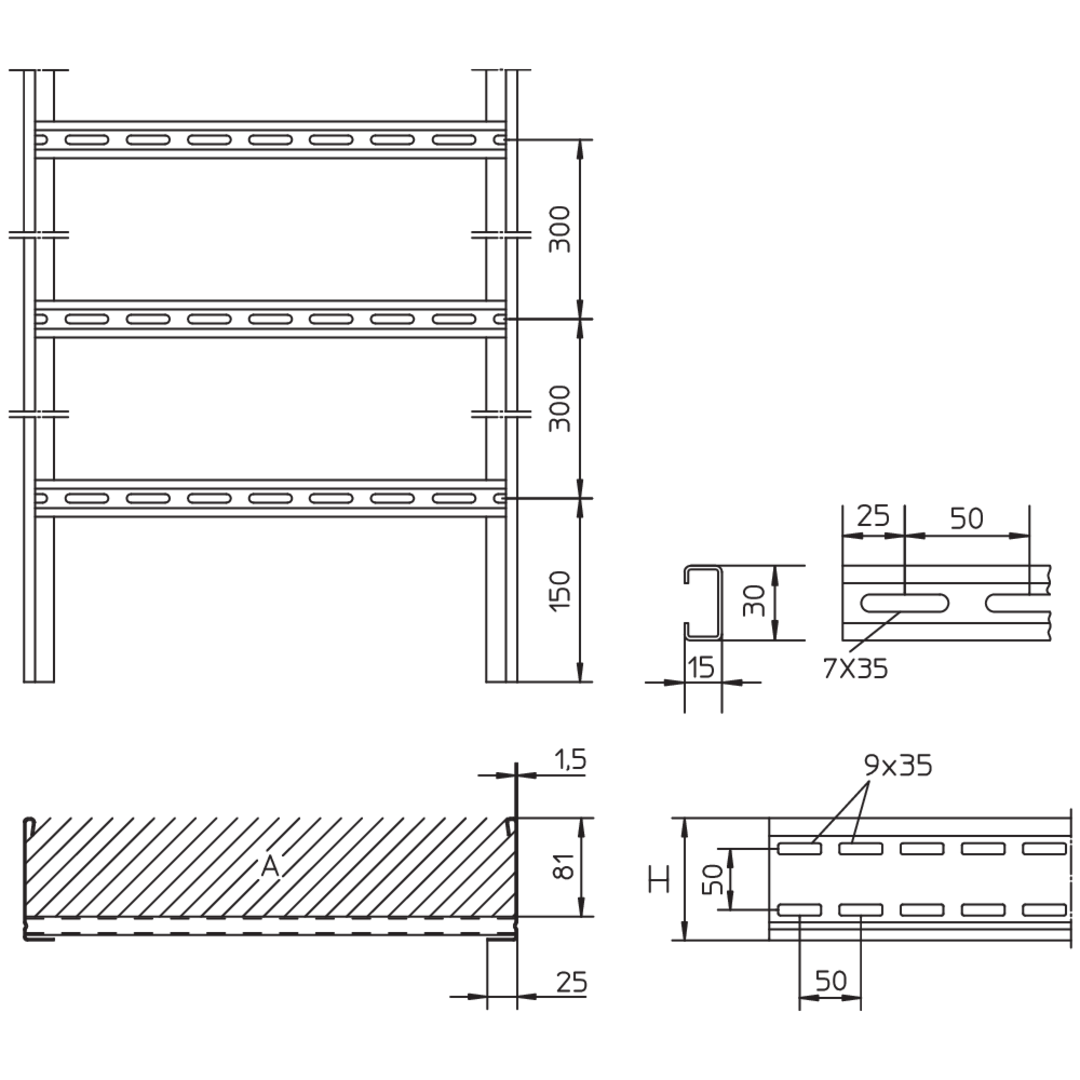

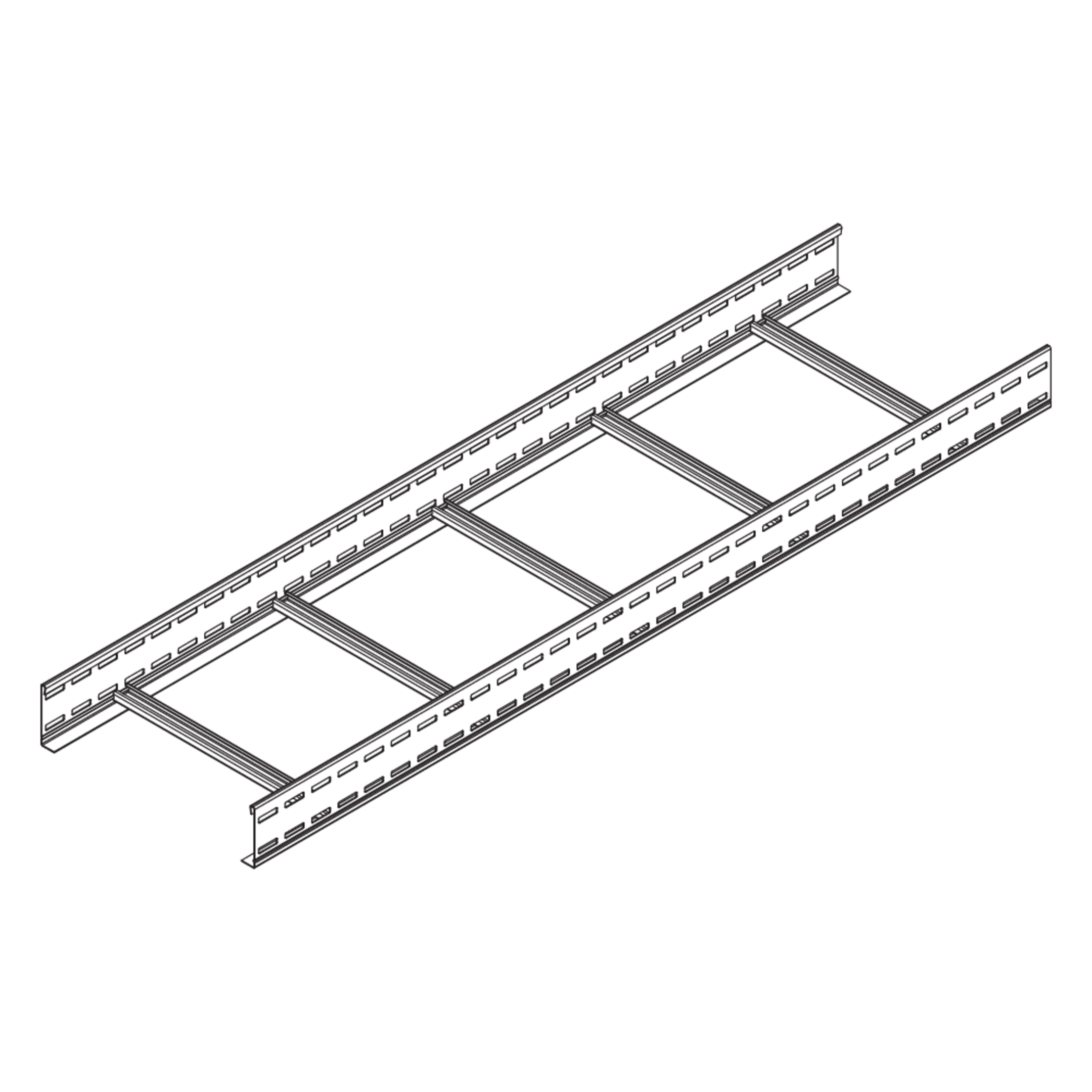

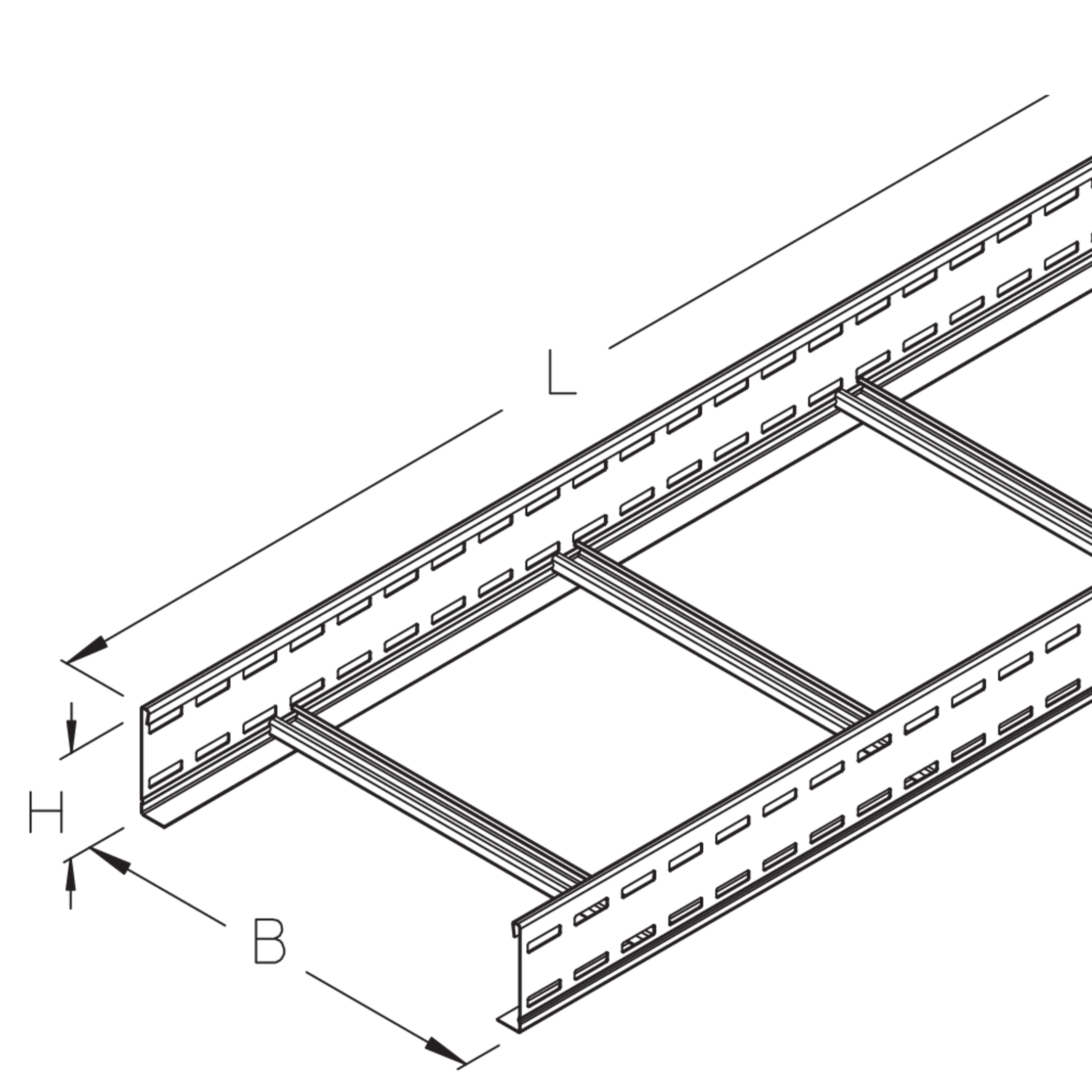

LGG 100

Kabelleiter, L-Profil, Höhe = 100 mm

Die gelochten und geschweißten Kabelleitern LGG 100 haben eine Holmhöhe von 100 mm und sind in Bahnbreiten von 200 bis 600 mm sowie in einer Länge von 3000 und 6000 mm erhältlich. Die Sprossen bestehen aus Profilschienen (30 x 15 mm). Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

LGG 100-20-3S
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
10,340 kg
Mehr Informationen
LGG 100-30-3S
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
11,030 kg
Mehr Informationen
LGG 100-40-3S
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
11,720 kg
Mehr Informationen
LGG 100-50-3S
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
12,400 kg
Mehr Informationen
LGG 100-60-3S
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
13,090 kg
Mehr Informationen
LGG 100-20S
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
20,680 kg
Mehr Informationen
LGG 100-30S
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
22,060 kg
Mehr Informationen
LGG 100-50S
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
24,800 kg
Mehr Informationen
LGG 100-60S
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
26,180 kg
Mehr Informationen
LGG 100-40S
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
23,440 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

LGG 100-20-3F
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
10,060 kg
Mehr Informationen
LGG 100-30-3F
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
11,800 kg
Mehr Informationen
LGG 100-40-3F
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
12,540 kg
Mehr Informationen
LGG 100-50-3F
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
13,270 kg
Mehr Informationen
LGG 100-60-3F
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
14,010 kg
Mehr Informationen
LGG 100-20F
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
22,130 kg
Mehr Informationen
LGG 100-30F
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
23,600 kg
Mehr Informationen
LGG 100-40F
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
25,080 kg
Mehr Informationen
LGG 100-50F
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
26,540 kg
Mehr Informationen
LGG 100-60F
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
28,010 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

LGG 100-20-3E
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
10,299 kg
Mehr Informationen
LGG 100-30-3E
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
10,994 kg
Mehr Informationen
LGG 100-40-3E
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
11,679 kg
Mehr Informationen
LGG 100-50-3E
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
12,379 kg
Mehr Informationen
LGG 100-60-3E
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
13,034 kg
Mehr Informationen
LGG 100-20E
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
20,880 kg
Mehr Informationen
LGG 100-40E
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
23,640 kg
Mehr Informationen
LGG 100-30E
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
22,260 kg
Mehr Informationen
LGG 100-60E
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
26,410 kg
Mehr Informationen
LGG 100-50E
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
25,030 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

LGG 100-20-3E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
10,299 kg
Mehr Informationen
LGG 100-30-3E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
10,994 kg
Mehr Informationen
LGG 100-40-3E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
3000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
11,679 kg
Mehr Informationen
LGG 100-50-3E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
12,379 kg
Mehr Informationen
LGG 100-60-3E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
3000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
13,034 kg
Mehr Informationen
LGG 100-20E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,45 kN/m
Querschnittsfläche
161 cm²
Gewicht je Lagermengeneinheit
20,880 kg
Mehr Informationen
LGG 100-40E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,9 kN/m
Querschnittsfläche
322 cm²
Gewicht je Lagermengeneinheit
22,280 kg
Mehr Informationen
LGG 100-30E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Streckenlast Leistungskabel
0,68 kN/m
Querschnittsfläche
242 cm²
Gewicht je Lagermengeneinheit
22,280 kg
Mehr Informationen
LGG 100-50E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,13 kN/m
Querschnittsfläche
403 cm²
Gewicht je Lagermengeneinheit
25,030 kg
Mehr Informationen
LGG 100-60E4
Kabelleiter geschweißt
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Streckenlast Leistungskabel
1,35 kN/m
Querschnittsfläche
483 cm²
Gewicht je Lagermengeneinheit
26,410 kg
Mehr Informationen

Details

Elektr. Leitfähigkeit geprüft nach DIN EN 61537

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

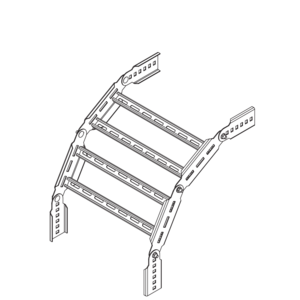

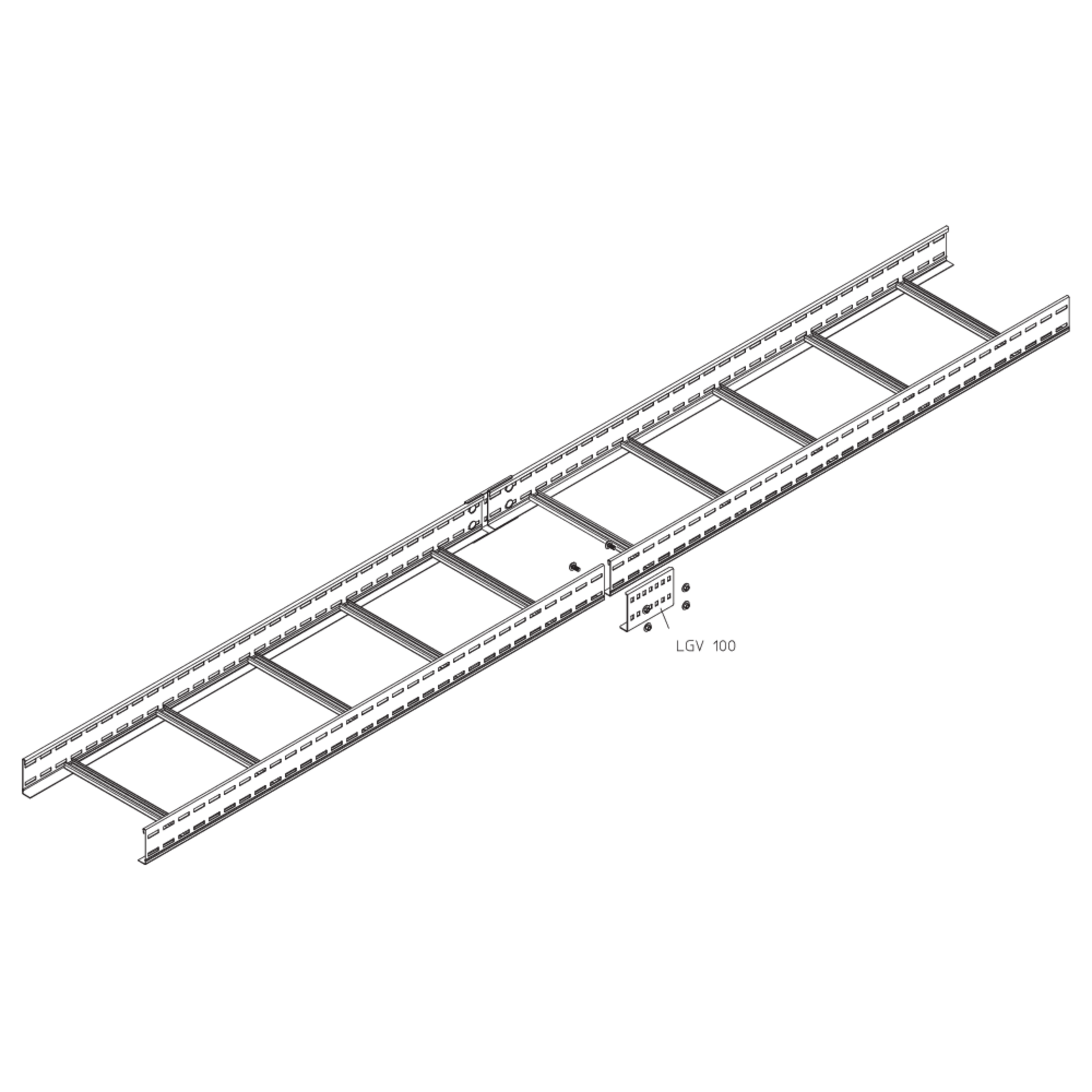

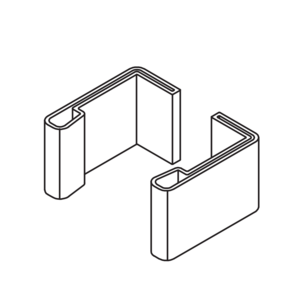

Zubehör

Downloads

de
en
**Kabelleitern - Technische Information**
Technische Information für LGG Kabelleitern
PDF
Sprache wählenSprache wählen
**Kabelleitern - Technische Information**
Sprache für den Download wählen
Deutsch (1.36 MB)
Englisch (1.27 MB)

de
en
es
ru
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (139.01 MB)
Englisch (138.80 MB)
Spanisch (Kastilisch) (139.05 MB)
Russisch (145.14 MB)

de
en
**Kabelleitern - Montageanleitung**
Montageanleitung für LGG, LGGS, LGIB, LGAB, LGVB, LGA, LGAA, LGK, LD, LDR, LIBD, LIBDR, LAD, LADR, LKD, LKDR, LD-SW, LGV, LGVH, LGVV, LGTR, LGKAB
PDF
Sprache wählenSprache wählen
**Kabelleitern - Montageanleitung**
Sprache für den Download wählen
Deutsch (2.14 MB)
Englisch (2.14 MB)

de
en
**Kabelleiter LGG, LGGS - Kompaktübersicht**
Kompaktübersicht für Kabelleitern und Zubehör: LGG, LGGS, LGTR, LGKAB, KLTL, LGIB, LGAB, LGA, LGVB, LGK, SL, LGV, LGBH, LGVHV, LGVV
PDF
Sprache wählenSprache wählen
**Kabelleiter LGG, LGGS - Kompaktübersicht**
Sprache für den Download wählen
Deutsch (1.51 MB)
Englisch (1.54 MB)

**Elektrische Leitfähigkeit (LGG 60)**
Zertifikat, geprüft nach DIN EN 61537:2007 Pkt. 11.1
PDF (264.64 KB)
DownloadDownload

Preisliste 2026 Ausbau (Excel)

Gültig ab 1. Februar 2026

ZIP

Sprache wählenSprache wählen

BIM- und CAD-Daten

BIM Daten LGG Kabelleitern

BIM-Daten

ZIP (5.58 MB)

DownloadDownload

Belastungsdiagramm

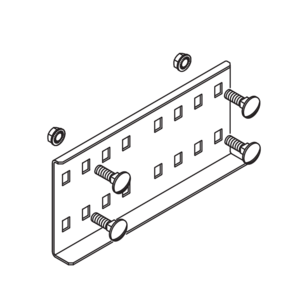

Inklusivzubehör

Unsere Serviceleistungen im Ausbau

Ob Mehrfamilienhaus, Bürokomplex oder Industrieanlagen: Als Ihr verlässlicher Partner für zahlreiche Anwendungen und Bauphasen begleiten wir Sie bei jedem Projekt mit fachkundiger Beratung und entlastenden Serviceleistungen. So können Sie sich ganz auf Ihr Kerngeschäft konzentrieren.

Beratung, Planung, Konstruktion

Montagedienstleistungen

Individuelle Ausbau-Lösungen
