LGV 100

Kabelleiter-Verbinder, Höhe = 100 mm

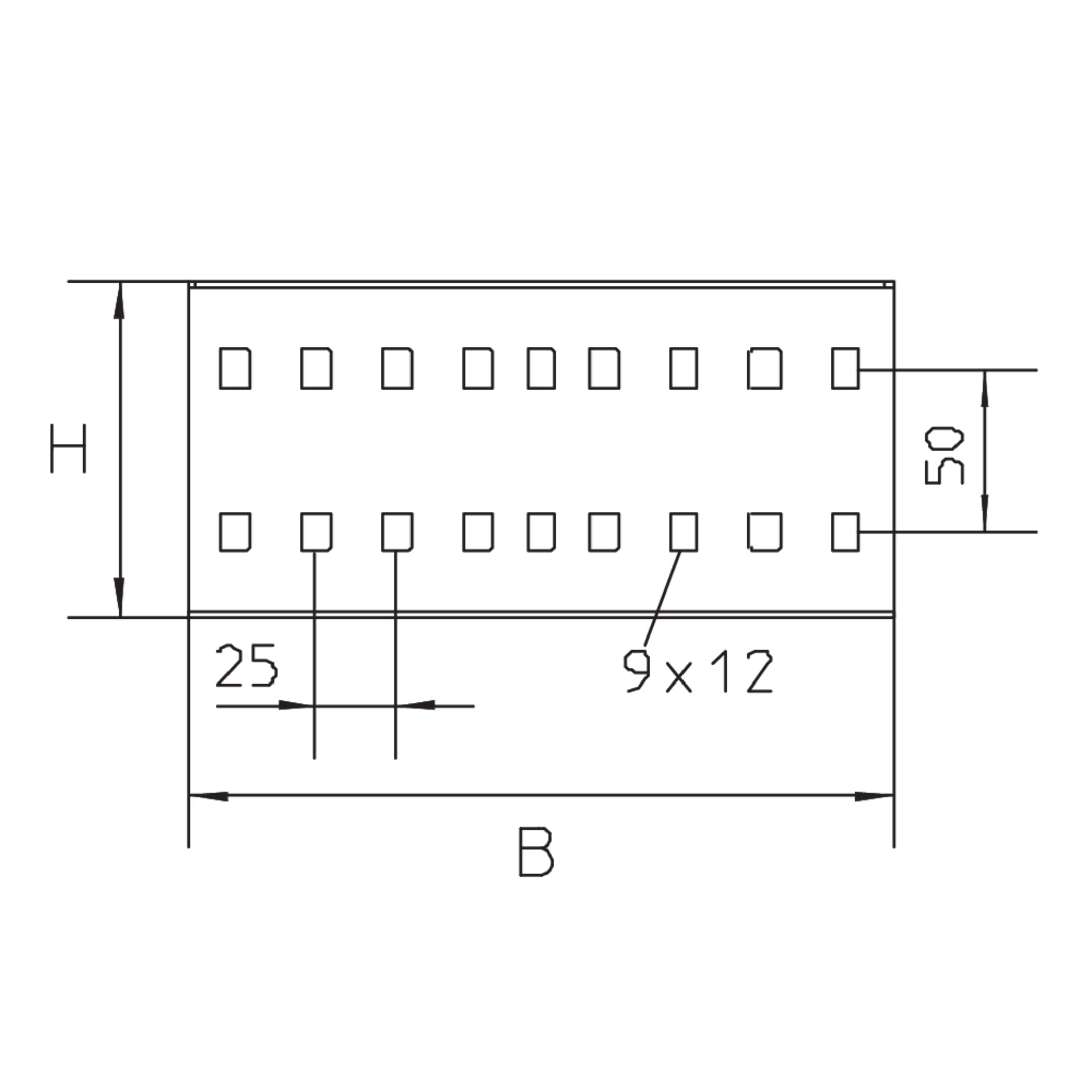

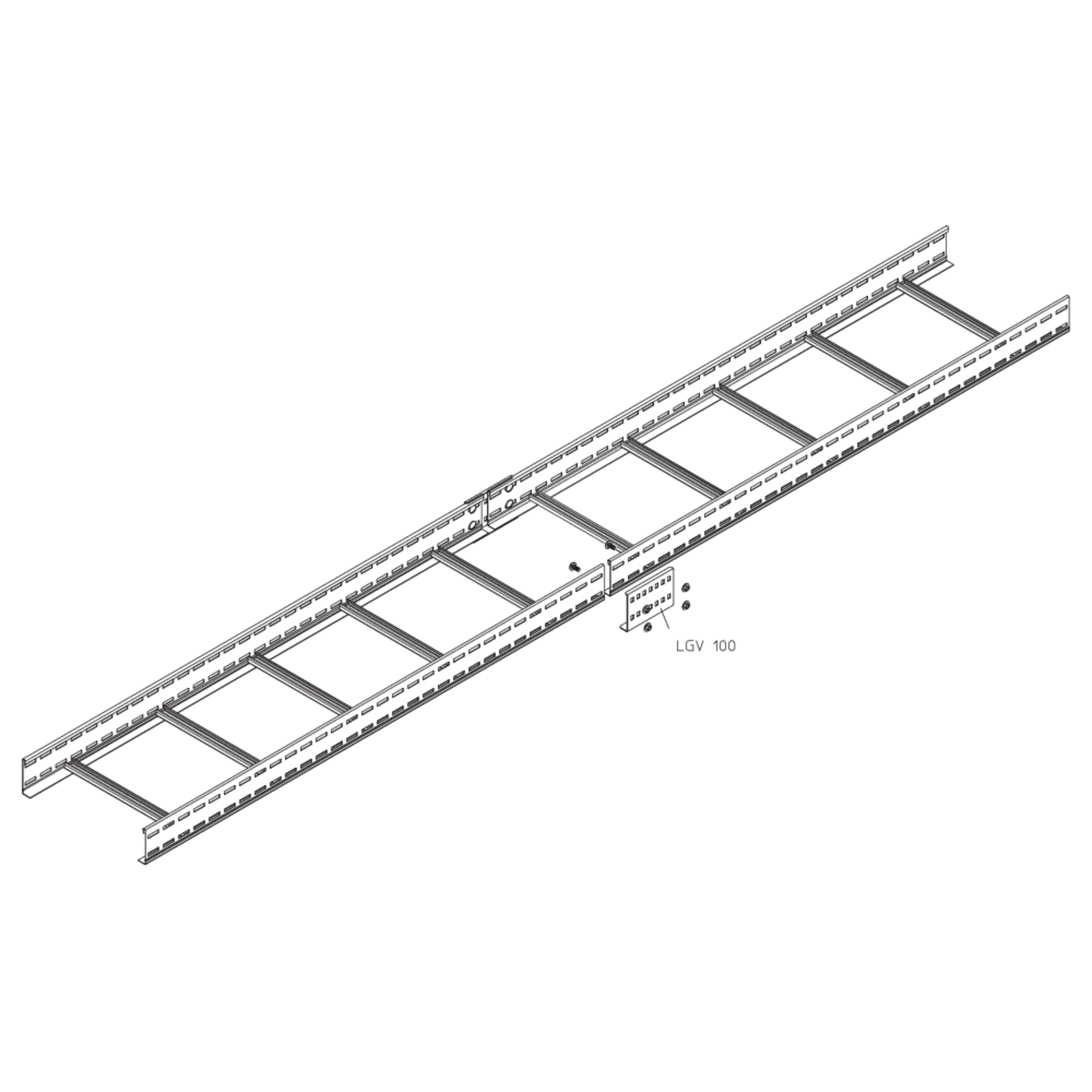

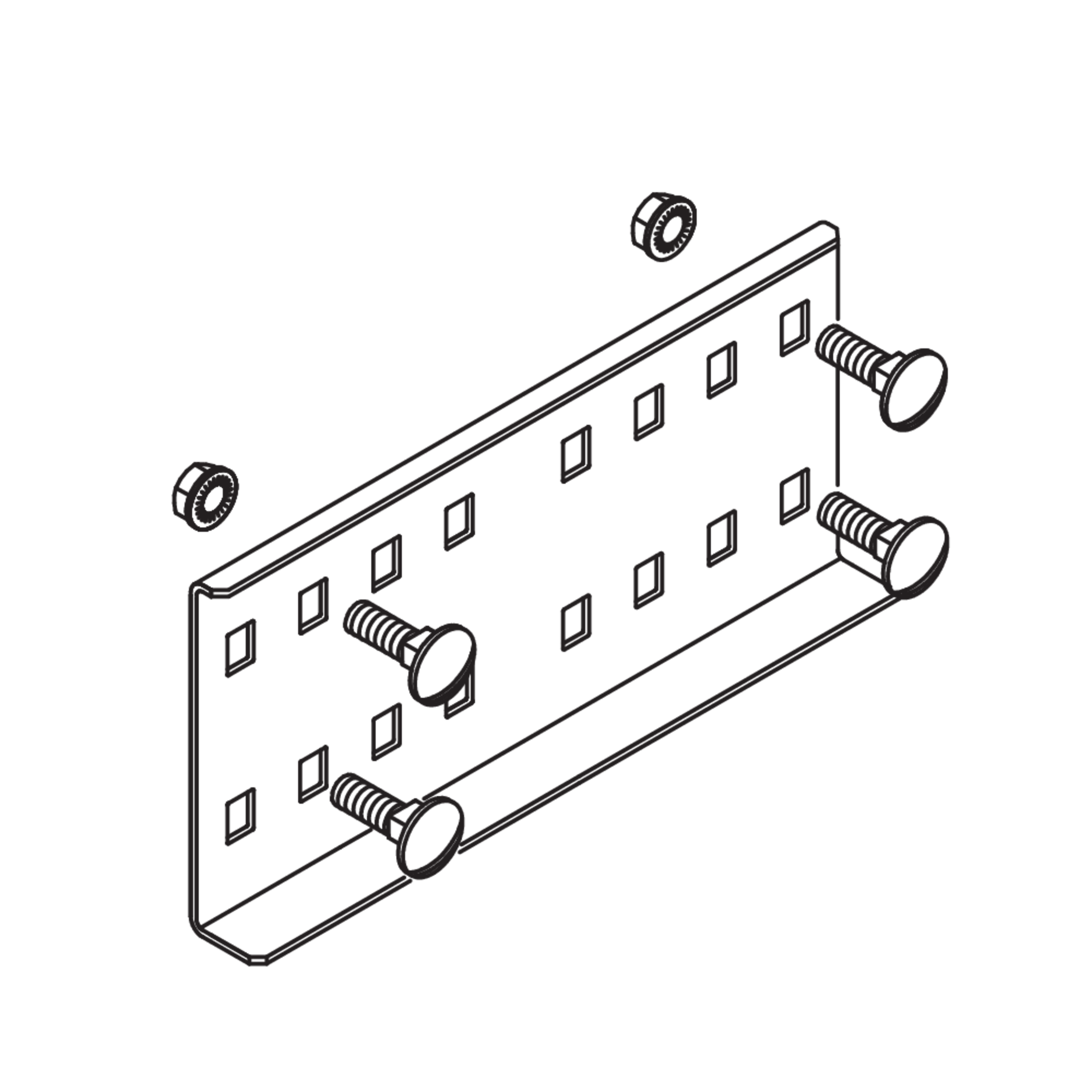

Mit dem Seitenverbinder LGV 100 lassen sich Kabelleitern miteinander oder Kabelleitern und Formteile einfach und schnell miteinander verbinden. Er wird von außen auf den Holm der Kabelleiter geschoben und mit der Klemmbefestigung verschraubt. Anschließend wird die Anschlussleiter eingeschoben und ebenfalls verschraubt. Der Seitenverbinder LGV 100 hat eine der Kabelleiter entsprechende Höhe von 100 mm und eine Länge von 220 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • LGV 100S
    Verbinder
    Höhe
    100 mm
    Länge
    220 mm
    Gewicht je Lagermengeneinheit
    0.480 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • LGV 100F
    Verbinder
    Höhe
    100 mm
    Länge
    220 mm
    Gewicht je Lagermengeneinheit
    0.494 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • LGV 100E
    Verbinder
    Höhe
    100 mm
    Länge
    220 mm
    Gewicht je Lagermengeneinheit
    0.484 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • LGV 100E4
    Verbinder
    Höhe
    100 mm
    Länge
    220 mm
    Gewicht je Lagermengeneinheit
    0.556 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelleitern - Montageanleitung

    Montageanleitung für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Kabelleitern - Technische Information

    Technische Information für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Kabelleiter LGG, LGGS

    Kompaktübersicht

    PDF, 2 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten LGG Kabelleitern

    BIM Daten LGG Kabelleitern

    BIM-Daten

    ZIP, 6 MB

    de en

Inklusivzubehör
