LGKAB

Kabelleiter-Abgangsblech

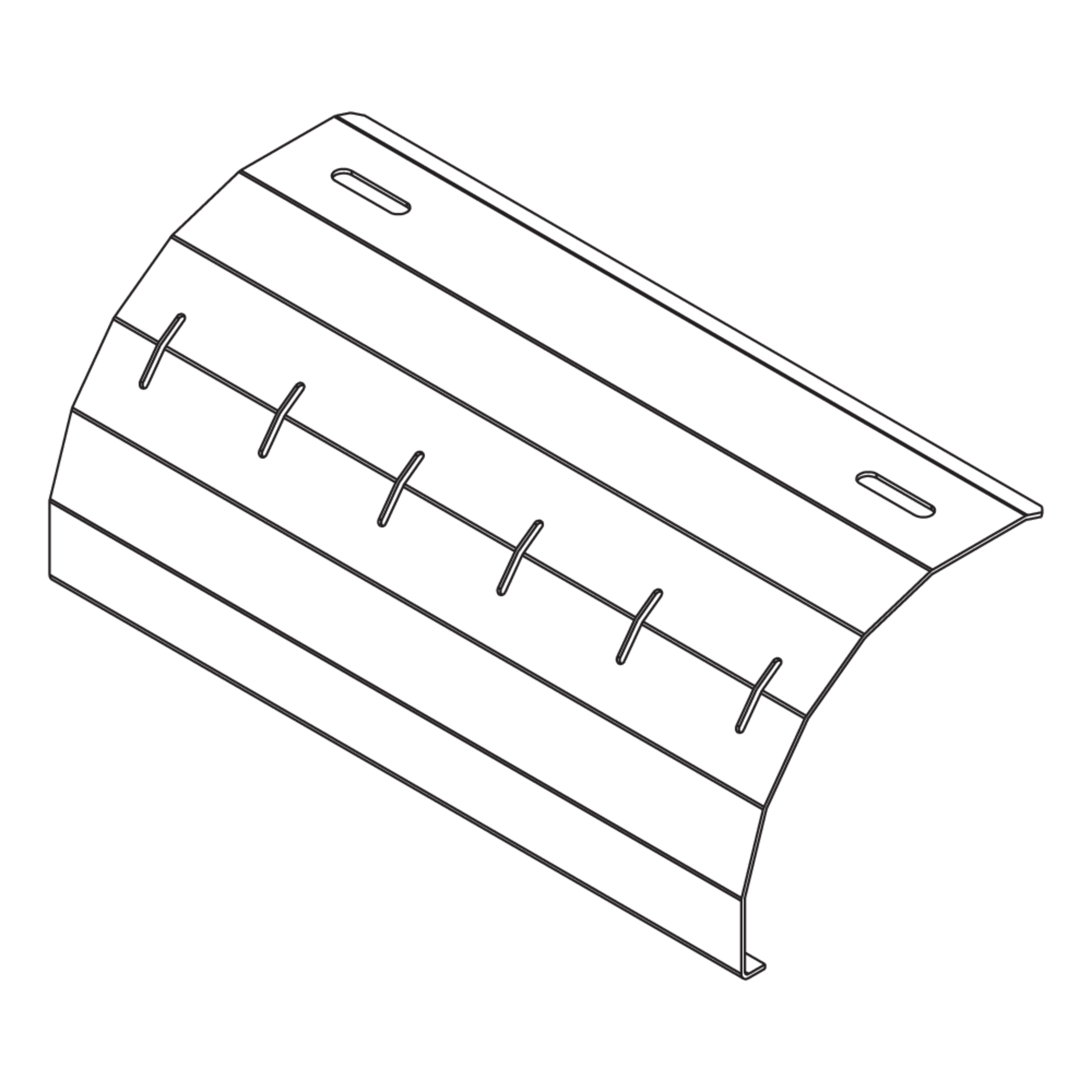

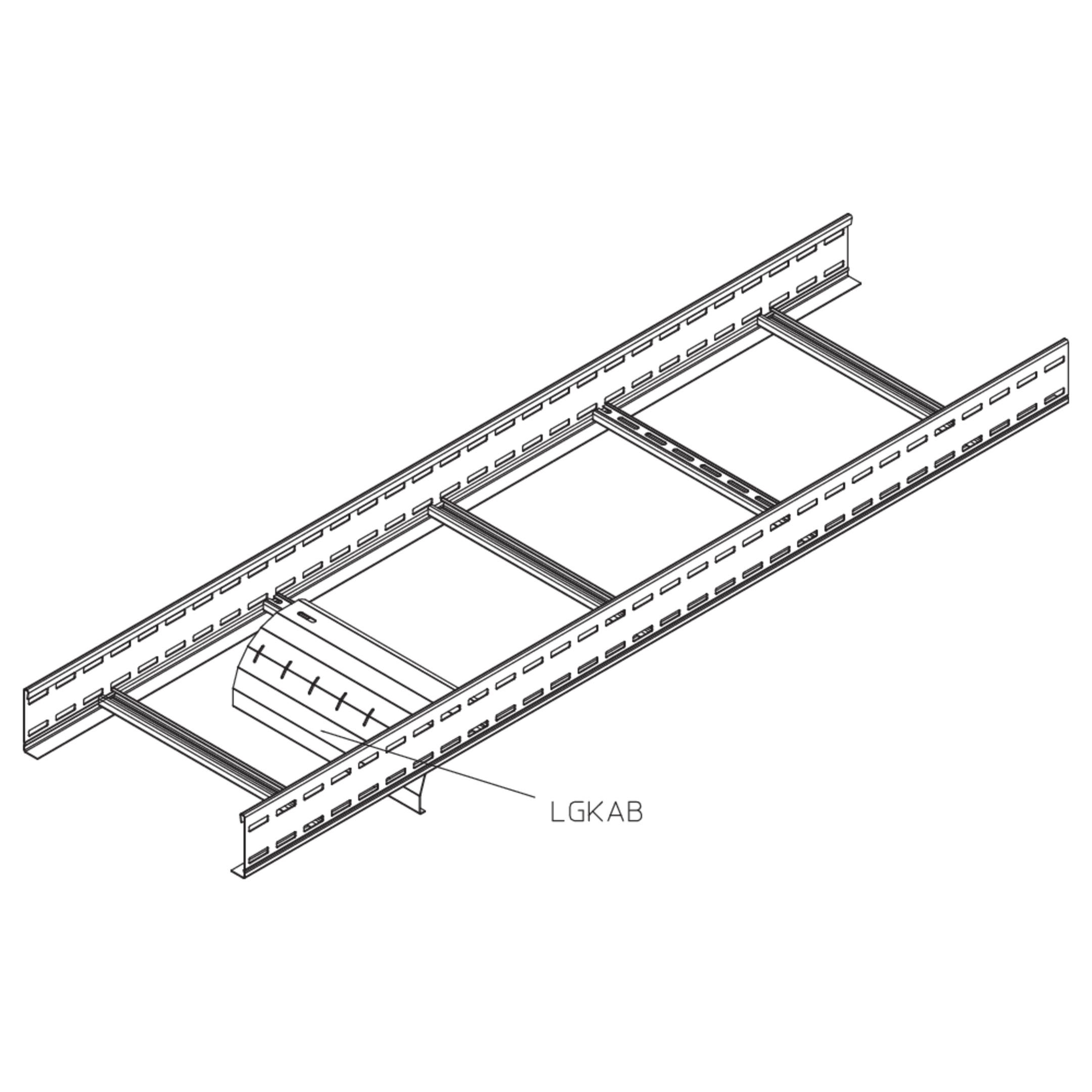

Das Kabelleiter-Abgangsblech LGKAB dient der kabelschonenden vertikalen Ausführung von Leitungen aus der Kabelleiter. Es hat eine der Kabelleiter entsprechende Breite von 140 bis 540 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

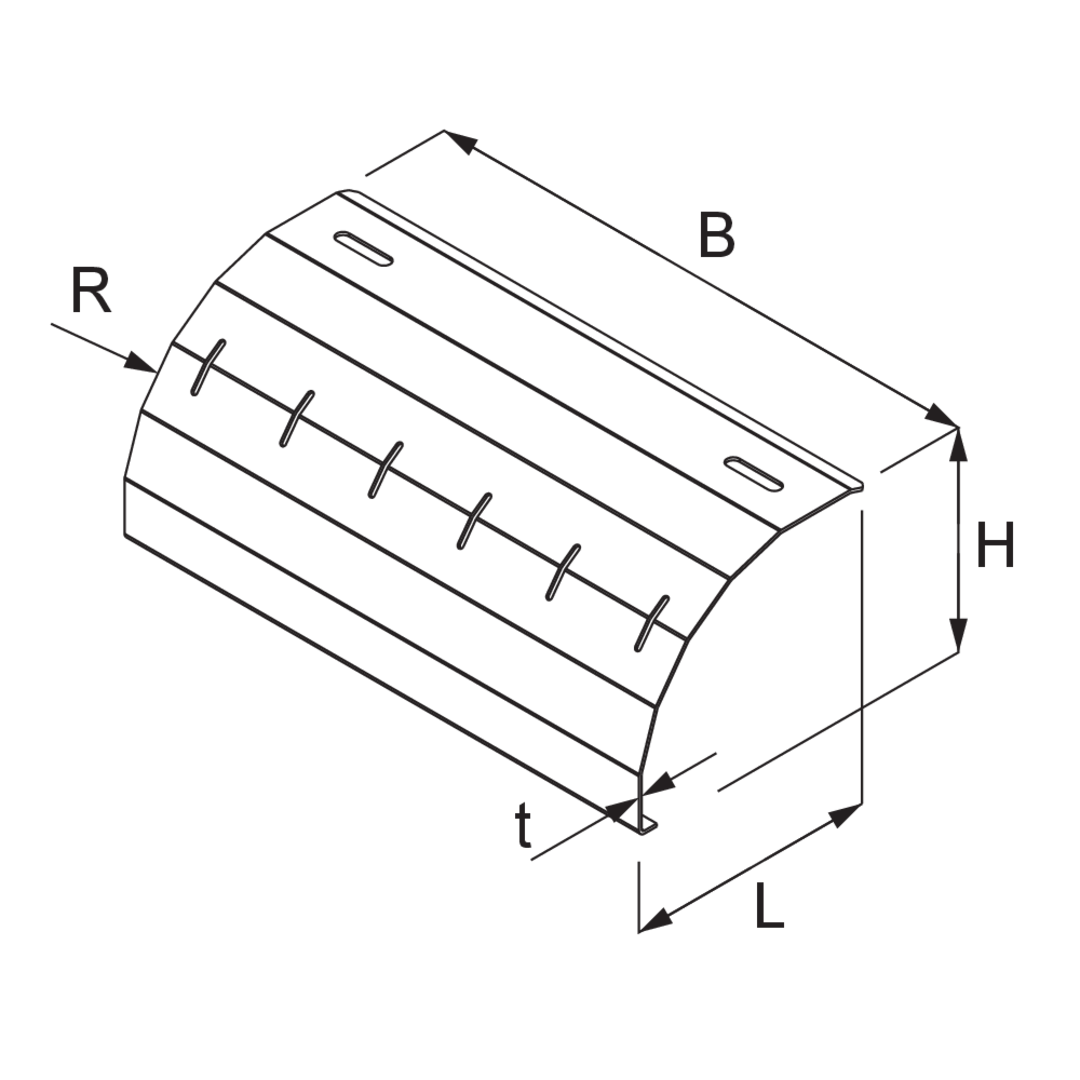

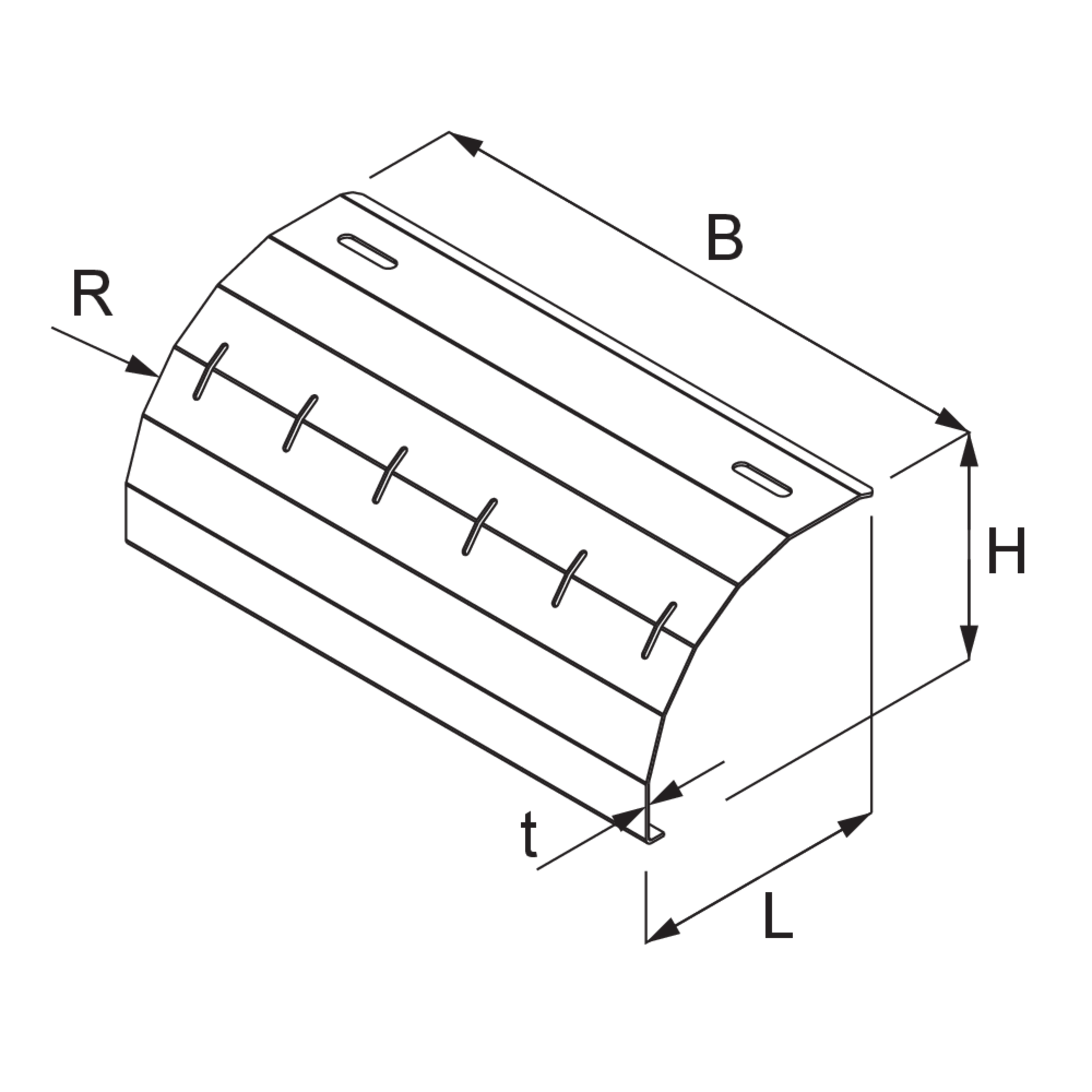

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • LGKAB 20S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    140 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.372 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 30S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    240 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.613 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 40S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    340 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.854 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 50S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    440 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.112 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 60S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    540 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.353 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • LGKAB 20F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    140 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.393 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 30F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    240 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.651 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 40F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    340 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.909 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 50F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    440 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.183 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 60F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    540 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.440 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • LGKAB 20E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    140 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.372 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 30E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    240 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.614 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 40E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    340 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.857 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 50E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    440 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.116 kg
    Inklusivzubehör
    Mehr Informationen
  • LGKAB 60E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    540 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.358 kg
    Inklusivzubehör
    Mehr Informationen
