Art.-Nr. WPR 150-20F

Weitspannkabelrinne

Weitspannkabelrinne, Höhe = 150 mm

Die Weitspannkabelrinnen WPR 150 haben eine Holmhöhe von 150 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.: WPR 150-20F
Höhe: 150 mm
Breite: 200 mm
Länge: 6000 mm
Materialstärke: 1,75 mm
Streckenlast Steuerkabel: 0,38 kN/m
Querschnittsfläche: 256 cm²
Gewicht je Lagermengeneinheit: 48,280 kg

Betreten verboten

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

WPR 150-20S
Weitspannkabelrinne
Höhe
150 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,38 kN/m
Querschnittsfläche
256 cm²
Gewicht je Lagermengeneinheit
45,130 kg
Mehr Informationen
WPR 150-30S
Weitspannkabelrinne
Höhe
150 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,58 kN/m
Querschnittsfläche
384 cm²
Gewicht je Lagermengeneinheit
50,810 kg
Mehr Informationen
WPR 150-40S
Weitspannkabelrinne
Höhe
150 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,77 kN/m
Querschnittsfläche
512 cm²
Gewicht je Lagermengeneinheit
56,680 kg
Mehr Informationen
WPR 150-50S
Weitspannkabelrinne
Höhe
150 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,96 kN/m
Querschnittsfläche
640 cm²
Gewicht je Lagermengeneinheit
62,550 kg
Mehr Informationen
WPR 150-60S
Weitspannkabelrinne
Höhe
150 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
1,15 kN/m
Querschnittsfläche
768 cm²
Gewicht je Lagermengeneinheit
68,410 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

WPR 150-20F
Weitspannkabelrinne
Höhe
150 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,38 kN/m
Querschnittsfläche
256 cm²
Gewicht je Lagermengeneinheit
48,280 kg
Mehr Informationen
WPR 150-30F
Weitspannkabelrinne
Höhe
150 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,58 kN/m
Querschnittsfläche
384 cm²
Gewicht je Lagermengeneinheit
54,360 kg
Mehr Informationen
WPR 150-40F
Weitspannkabelrinne
Höhe
150 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,77 kN/m
Querschnittsfläche
512 cm²
Gewicht je Lagermengeneinheit
60,640 kg
Mehr Informationen
WPR 150-50F
Weitspannkabelrinne
Höhe
150 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
0,96 kN/m
Querschnittsfläche
640 cm²
Gewicht je Lagermengeneinheit
66,920 kg
Mehr Informationen
WPR 150-60F
Weitspannkabelrinne
Höhe
150 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1,75 mm
Streckenlast Steuerkabel
1,15 kN/m
Querschnittsfläche
768 cm²
Gewicht je Lagermengeneinheit
73,200 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

WPR 150-20E
Weitspannkabelrinne
Höhe
150 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,38 kN/m
Querschnittsfläche
256 cm²
Gewicht je Lagermengeneinheit
48,800 kg
Mehr Informationen
WPR 150-30E
Weitspannkabelrinne
Höhe
150 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,58 kN/m
Querschnittsfläche
384 cm²
Gewicht je Lagermengeneinheit
55,680 kg
Mehr Informationen
WPR 150-40E
Weitspannkabelrinne
Höhe
150 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,77 kN/m
Querschnittsfläche
512 cm²
Gewicht je Lagermengeneinheit
62,800 kg
Mehr Informationen
WPR 150-50E
Weitspannkabelrinne
Höhe
150 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,96 kN/m
Querschnittsfläche
640 cm²
Gewicht je Lagermengeneinheit
69,920 kg
Mehr Informationen
WPR 150-60E
Weitspannkabelrinne
Höhe
150 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
1,15 kN/m
Querschnittsfläche
768 cm²
Gewicht je Lagermengeneinheit
77,020 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

WPR 150-20E4
Weitspannkabelrinne
Höhe
150 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,38 kN/m
Querschnittsfläche
256 cm²
Gewicht je Lagermengeneinheit
49,420 kg
Mehr Informationen
WPR 150-30E4
Weitspannkabelrinne
Höhe
150 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,58 kN/m
Querschnittsfläche
384 cm²
Gewicht je Lagermengeneinheit
56,400 kg
Mehr Informationen
WPR 150-40E4
Weitspannkabelrinne
Höhe
150 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,77 kN/m
Querschnittsfläche
512 cm²
Gewicht je Lagermengeneinheit
63,600 kg
Mehr Informationen
WPR 150-50E4
Weitspannkabelrinne
Höhe
150 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
0,96 kN/m
Querschnittsfläche
640 cm²
Gewicht je Lagermengeneinheit
70,800 kg
Mehr Informationen
WPR 150-60E4
Weitspannkabelrinne
Höhe
150 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1,80 mm
Streckenlast Steuerkabel
1,15 kN/m
Querschnittsfläche
768 cm²
Gewicht je Lagermengeneinheit
78,000 kg
Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

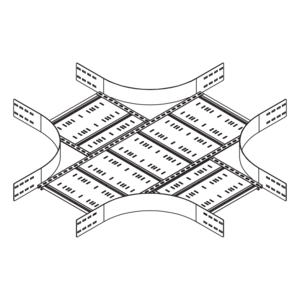

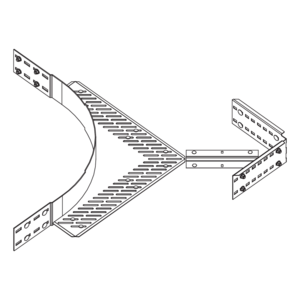

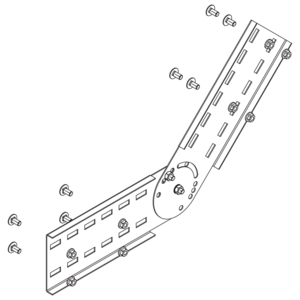

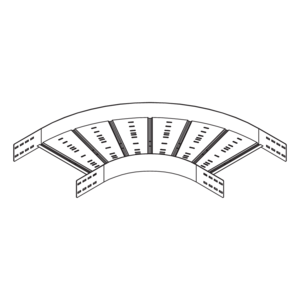

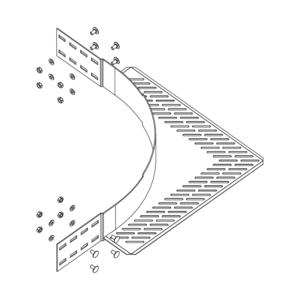

Zubehör

Downloads

de
en
**Weitspannsysteme - Technische Information**
Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör
PDF
Sprache wählenSprache wählen
**Weitspannsysteme - Technische Information**
Sprache für den Download wählen
Deutsch (4.41 MB)
Englisch (4.40 MB)

de
en
es
ru
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (139.01 MB)
Englisch (138.80 MB)
Spanisch (Kastilisch) (139.05 MB)
Russisch (145.14 MB)

de
**Weitspannkabelrinnen WPR, Montageanleitung**
Montageanleitung fur WPR, WPHS, WPV, WPRB, WPRA, WPREB, WPVH, WPVV, WPRAA, WPD, WPBD, WPAD, WPKD, WPFDKA, WPREB, WPTR
PDF (1.75 MB)
DownloadDownload

de
en
**Weitspannkabelrinne WPR 100, 120, 150 - Kompaktübersicht**
Kompaktübersicht für Weitspannkabelrinnen und Zubehör: WPR, WPRB, WPRA, WPRK, WPV, WPTR, WPHS, WPREB, WPD
PDF
Sprache wählenSprache wählen
**Weitspannkabelrinne WPR 100, 120, 150 - Kompaktübersicht**
Sprache für den Download wählen
Deutsch (1.36 MB)
Englisch (1.97 MB)

**Sichere Arbeitslast (WPR 150)**
Zertifikat, geprüft nach DIN EN 61537
PDF (377.96 KB)
DownloadDownload

Preisliste 2026 Ausbau (Excel)

Gültig ab 1. Februar 2026

ZIP

Sprache wählenSprache wählen

BIM- und CAD-Daten

BIM Daten Weitspannbahnen (Revit)

BIM-Daten

ZIP (12.34 MB)

DownloadDownload

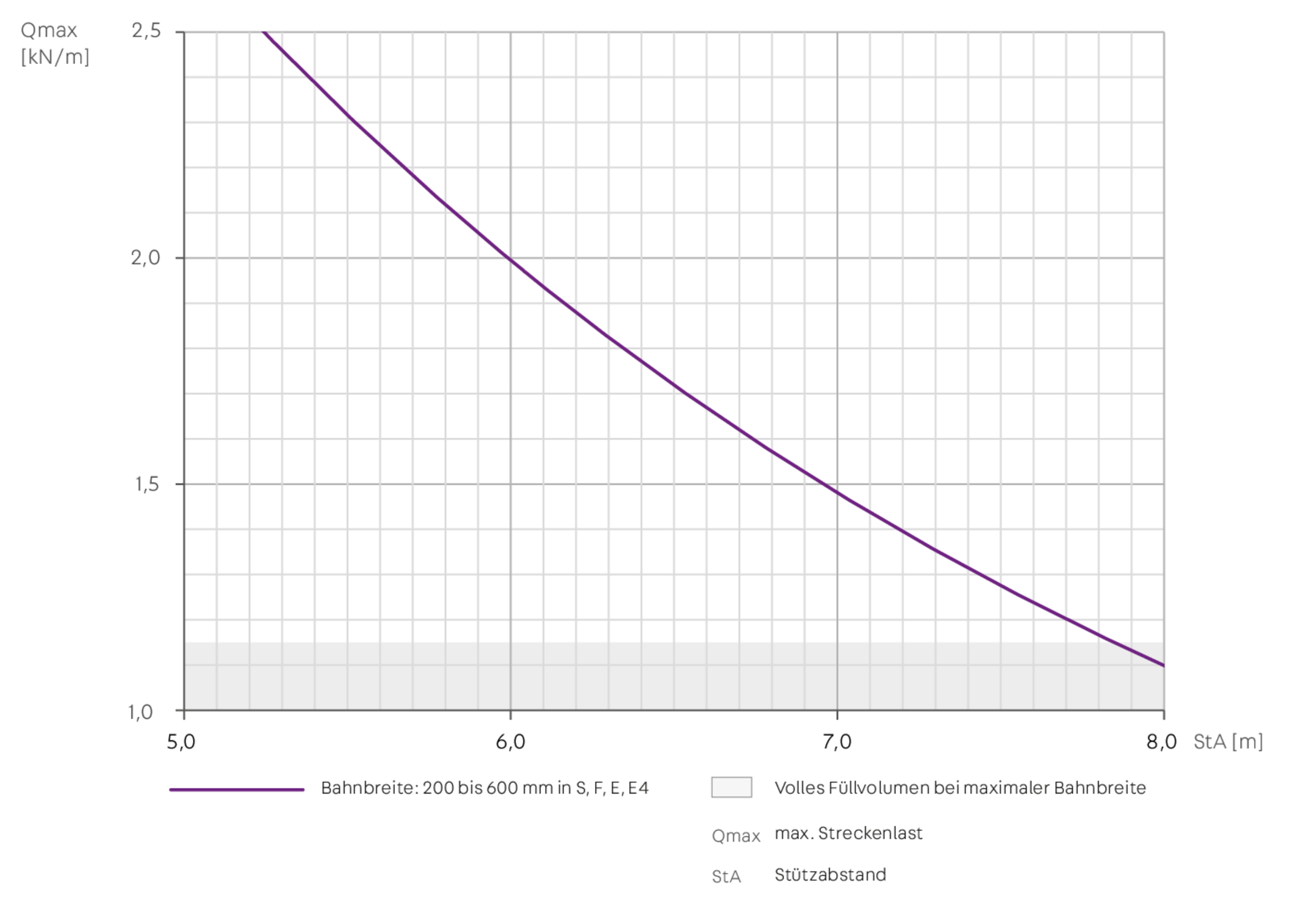

Belastungsdiagramm

Inklusivzubehör
