WPR 150

Weitspannkabelrinne, Höhe = 150 mm

Die Weitspannkabelrinnen WPR 150 haben eine Holmhöhe von 150 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • WPR 150-20S
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    256 cm2
    Gewicht je Lagermengeneinheit
    45.130 kg
    Mehr Informationen
  • WPR 150-30S
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.58 kN/m
    Querschnittsfläche
    384 cm2
    Gewicht je Lagermengeneinheit
    50.810 kg
    Mehr Informationen
  • WPR 150-40S
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.77 kN/m
    Querschnittsfläche
    512 cm2
    Gewicht je Lagermengeneinheit
    56.680 kg
    Mehr Informationen
  • WPR 150-50S
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.96 kN/m
    Querschnittsfläche
    640 cm2
    Gewicht je Lagermengeneinheit
    62.550 kg
    Mehr Informationen
  • WPR 150-60S
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    1.15 kN/m
    Querschnittsfläche
    768 cm2
    Gewicht je Lagermengeneinheit
    68.410 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • WPR 150-20F
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    256 cm2
    Gewicht je Lagermengeneinheit
    48.280 kg
    Mehr Informationen
  • WPR 150-30F
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.58 kN/m
    Querschnittsfläche
    384 cm2
    Gewicht je Lagermengeneinheit
    54.360 kg
    Mehr Informationen
  • WPR 150-40F
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.77 kN/m
    Querschnittsfläche
    512 cm2
    Gewicht je Lagermengeneinheit
    60.640 kg
    Mehr Informationen
  • WPR 150-50F
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    0.96 kN/m
    Querschnittsfläche
    640 cm2
    Gewicht je Lagermengeneinheit
    66.920 kg
    Mehr Informationen
  • WPR 150-60F
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.75 mm
    Streckenlast Steuerkabel
    1.15 kN/m
    Querschnittsfläche
    768 cm2
    Gewicht je Lagermengeneinheit
    73.200 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • WPR 150-20E
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    256 cm2
    Gewicht je Lagermengeneinheit
    48.800 kg
    Mehr Informationen
  • WPR 150-30E
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.58 kN/m
    Querschnittsfläche
    384 cm2
    Gewicht je Lagermengeneinheit
    55.680 kg
    Mehr Informationen
  • WPR 150-40E
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.77 kN/m
    Querschnittsfläche
    512 cm2
    Gewicht je Lagermengeneinheit
    62.800 kg
    Mehr Informationen
  • WPR 150-50E
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.96 kN/m
    Querschnittsfläche
    640 cm2
    Gewicht je Lagermengeneinheit
    69.920 kg
    Mehr Informationen
  • WPR 150-60E
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    1.15 kN/m
    Querschnittsfläche
    768 cm2
    Gewicht je Lagermengeneinheit
    77.020 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • WPR 150-20E4
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.38 kN/m
    Querschnittsfläche
    256 cm2
    Gewicht je Lagermengeneinheit
    49.420 kg
    Mehr Informationen
  • WPR 150-30E4
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.58 kN/m
    Querschnittsfläche
    384 cm2
    Gewicht je Lagermengeneinheit
    56.400 kg
    Mehr Informationen
  • WPR 150-40E4
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.77 kN/m
    Querschnittsfläche
    512 cm2
    Gewicht je Lagermengeneinheit
    63.600 kg
    Mehr Informationen
  • WPR 150-50E4
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    0.96 kN/m
    Querschnittsfläche
    640 cm2
    Gewicht je Lagermengeneinheit
    70.800 kg
    Mehr Informationen
  • WPR 150-60E4
    Weitspannkabelrinne
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.8 mm
    Streckenlast Steuerkabel
    1.15 kN/m
    Querschnittsfläche
    768 cm2
    Gewicht je Lagermengeneinheit
    78.000 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

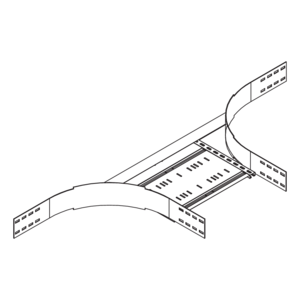

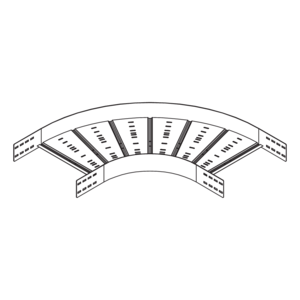

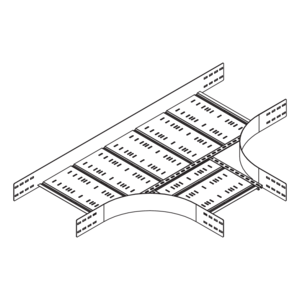

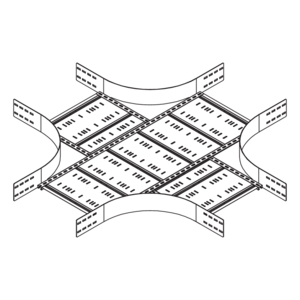

Zubehör

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    • de

    • en

    Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 1.75 MB

    • de

    Download

    Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    • de

    • en

    Weitspannkabelrinne WPR 100, 120, 150

    Kompaktübersicht

    PDF, 1.36 MB

    • de

    Download

    Elektrische Leitfähigkeit (WP/WPL 100)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    • de

    • en

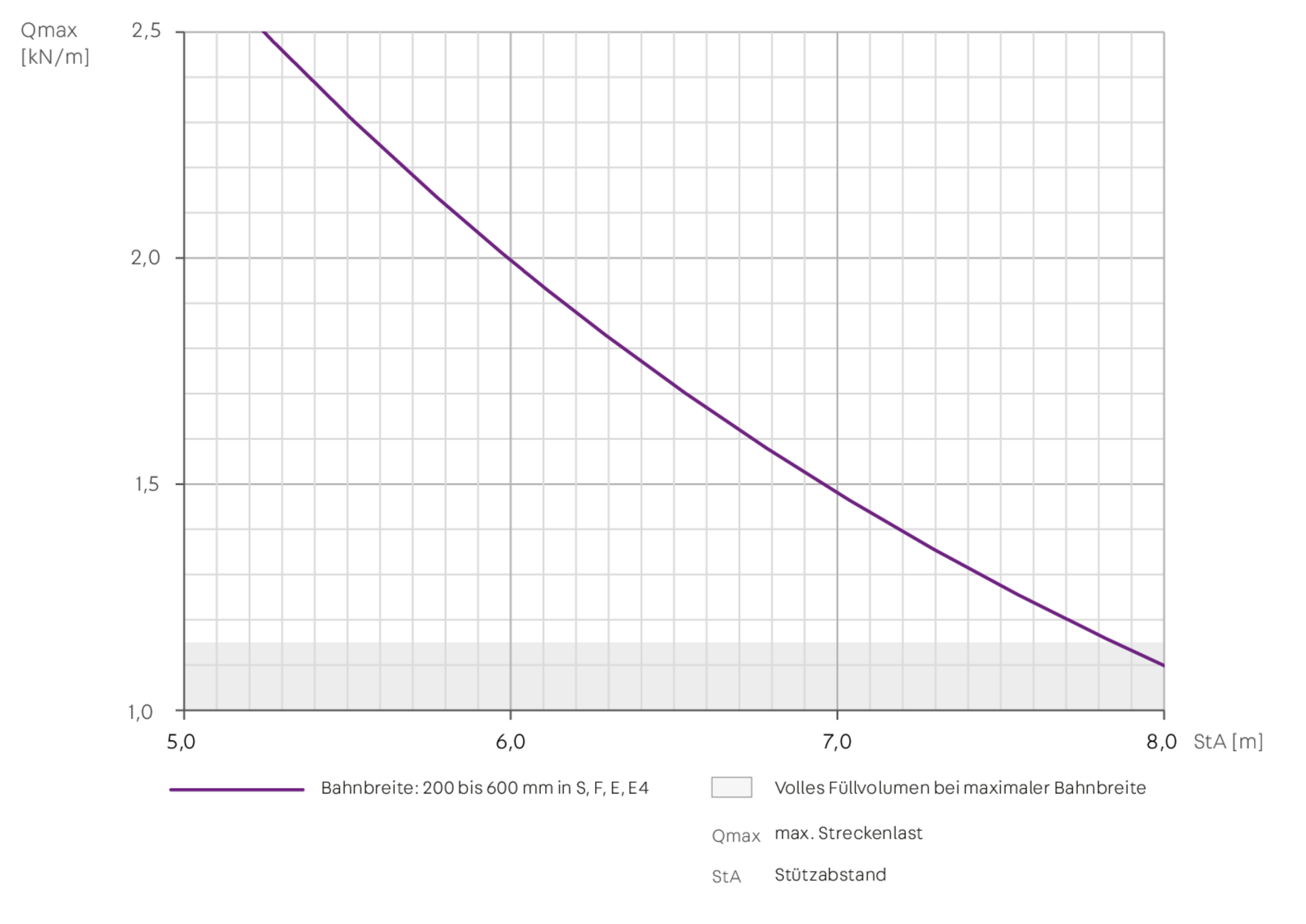

Belastungsdiagramm

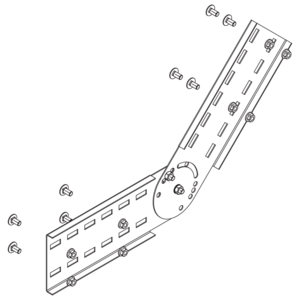

Inklusivzubehör
