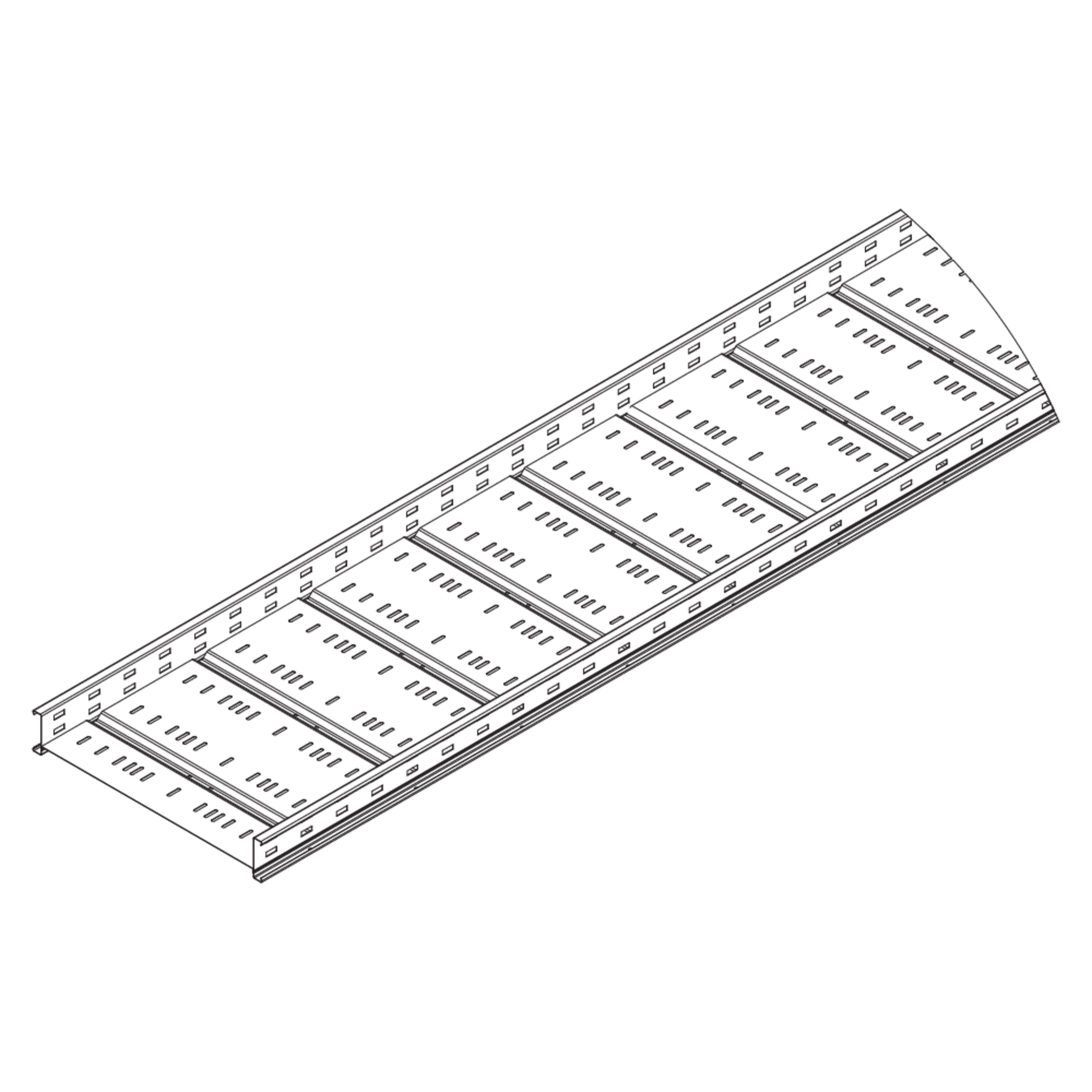

Art.-Nr. WPR 100-40E

Weitspannkabelrinne

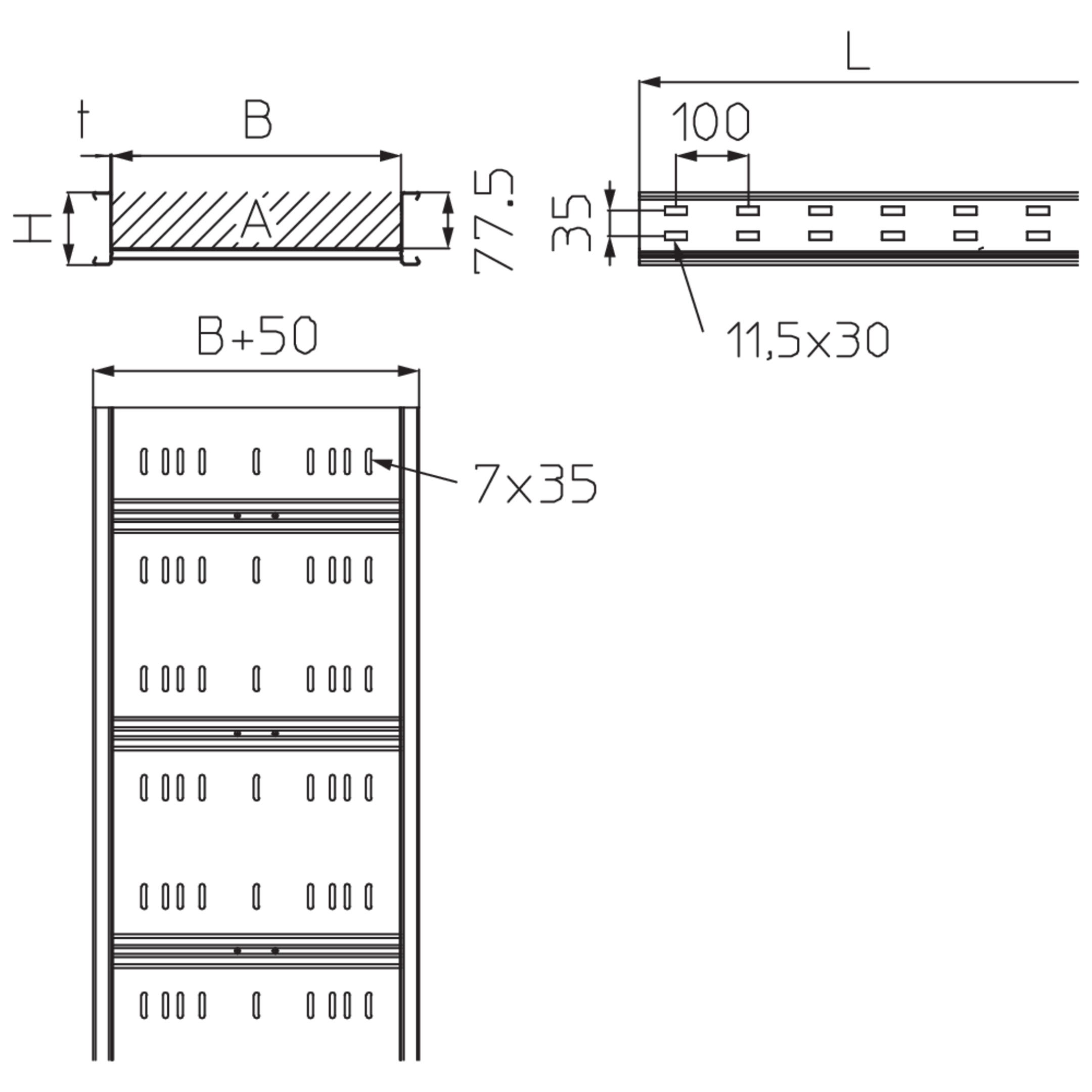

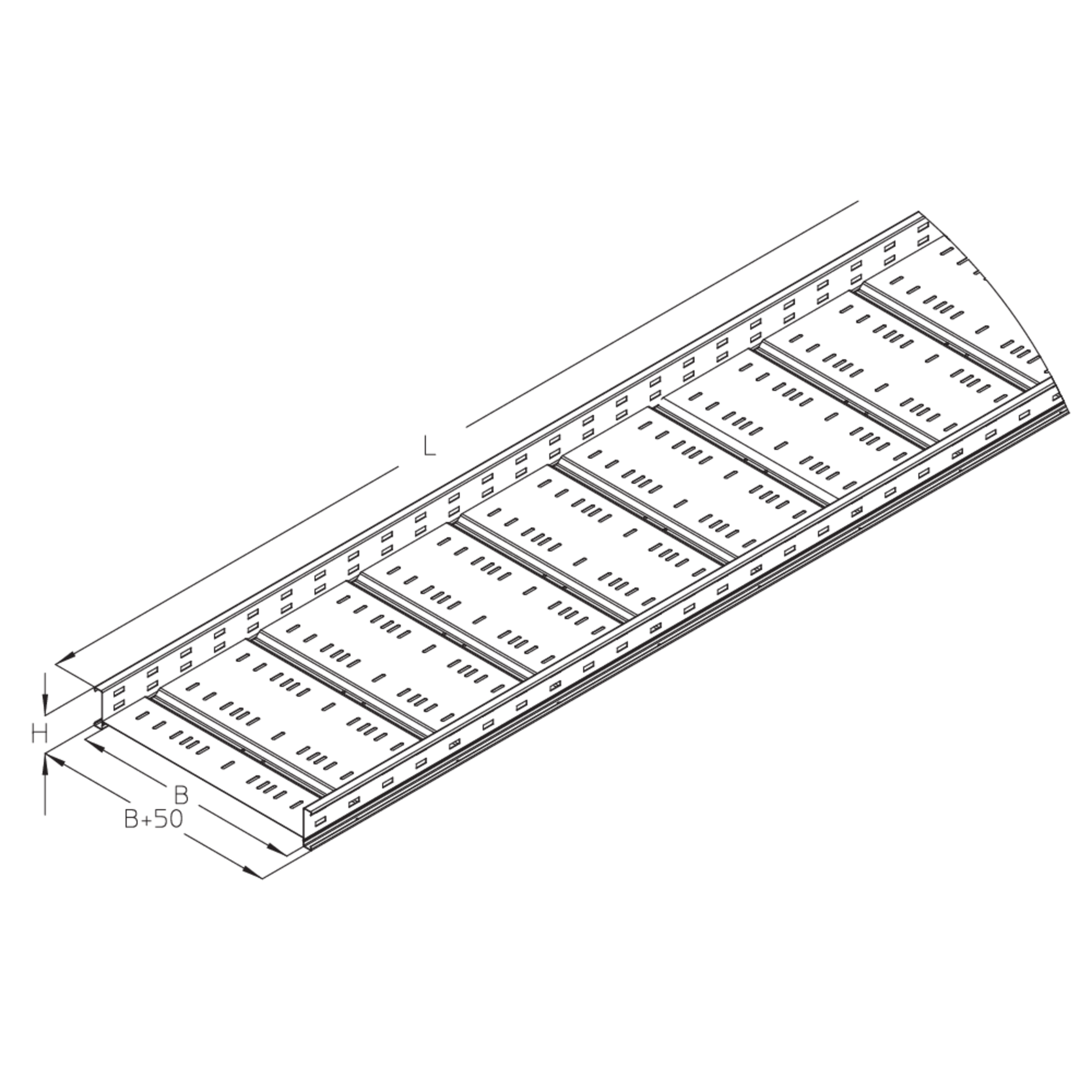

Weitspannkabelrinne, Höhe = 100 mm

Die Weitspannkabelrinnen WPR 100 haben eine Holmhöhe von 100 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.: WPR 100-40E
Höhe: 100 mm
Breite: 400 mm
Länge: 6000 mm
Materialstärke: 1.50 mm
Streckenlast Steuerkabel: 0.47 kN/m
Querschnittsfläche: 312 cm²
Gewicht je Lagermengeneinheit: 50.240 kg

Betreten verboten

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

WPR 100-20E
Weitspannkabelrinne
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.23 kN/m
Querschnittsfläche
156 cm²
Gewicht je Lagermengeneinheit
36.240 kg
Mehr Informationen
WPR 100-30E
Weitspannkabelrinne
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.35 kN/m
Querschnittsfläche
234 cm²
Gewicht je Lagermengeneinheit
43.120 kg
Mehr Informationen
WPR 100-40E
Weitspannkabelrinne
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.47 kN/m
Querschnittsfläche
312 cm²
Gewicht je Lagermengeneinheit
50.240 kg
Mehr Informationen
WPR 100-50E
Weitspannkabelrinne
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.59 kN/m
Querschnittsfläche
390 cm²
Gewicht je Lagermengeneinheit
57.360 kg
Mehr Informationen
WPR 100-60E
Weitspannkabelrinne
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.7 kN/m
Querschnittsfläche
468 cm²
Gewicht je Lagermengeneinheit
64.460 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

WPR 100-20E4
Weitspannkabelrinne
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.23 kN/m
Querschnittsfläche
156 cm²
Gewicht je Lagermengeneinheit
36.240 kg
Mehr Informationen
WPR 100-30E4
Weitspannkabelrinne
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.35 kN/m
Querschnittsfläche
234 cm²
Gewicht je Lagermengeneinheit
43.700 kg
Mehr Informationen
WPR 100-40E4
Weitspannkabelrinne
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.47 kN/m
Querschnittsfläche
312 cm²
Gewicht je Lagermengeneinheit
50.900 kg
Mehr Informationen
WPR 100-50E4
Weitspannkabelrinne
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.59 kN/m
Querschnittsfläche
390 cm²
Gewicht je Lagermengeneinheit
58.100 kg
Mehr Informationen
WPR 100-60E4
Weitspannkabelrinne
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.70 kN/m
Querschnittsfläche
468 cm²
Gewicht je Lagermengeneinheit
65.300 kg
Mehr Informationen

Details

Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

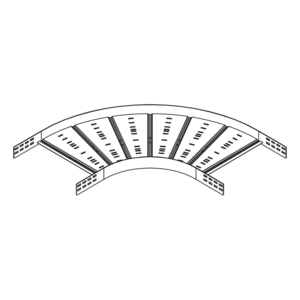

Zubehör

Downloads

de
en
**Preisliste 2025 Ausbau**
Gültig ab 1. Februar 2025, aktualisierte Version vom 31.03.2025.
PDF
Sprache wählenSprache wählen
**Preisliste 2025 Ausbau**
Sprache für den Download wählen
Deutsch (46.14 MB)
Englisch (46.09 MB)

de
en
es
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (28.65 MB)
Englisch (138.29 MB)
Spanisch (Kastilisch) (138.75 MB)

de
**Weitspannkabelrinnen WPR, Montageanleitung**
Montageanleitung
PDF (1.75 MB)
DownloadDownload

de
en
**Weitspannsysteme, Technische Information**
Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör
PDF
Sprache wählenSprache wählen
**Weitspannsysteme, Technische Information**
Sprache für den Download wählen
Deutsch (3.52 MB)
Englisch (3.53 MB)

de
**Weitspannkabelrinne WPR 100, 120, 150 - Kompaktübersicht**
Kompaktübersicht für Weitspannkabelrinnen und Zubehör: WPR, WPRB, WPRA, WPRK, WPV, WPTR, WPHS, WPREB, WPD
PDF (1.36 MB)
DownloadDownload

**Elektrische Leitfähigkeit (WP/WPL 100)**
Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1
PDF (263.28 KB)
DownloadDownload

BIM- und CAD-Daten

BIM Daten Weitspannbahnen (Revit)

BIM-Daten

ZIP (12.34 MB)

DownloadDownload

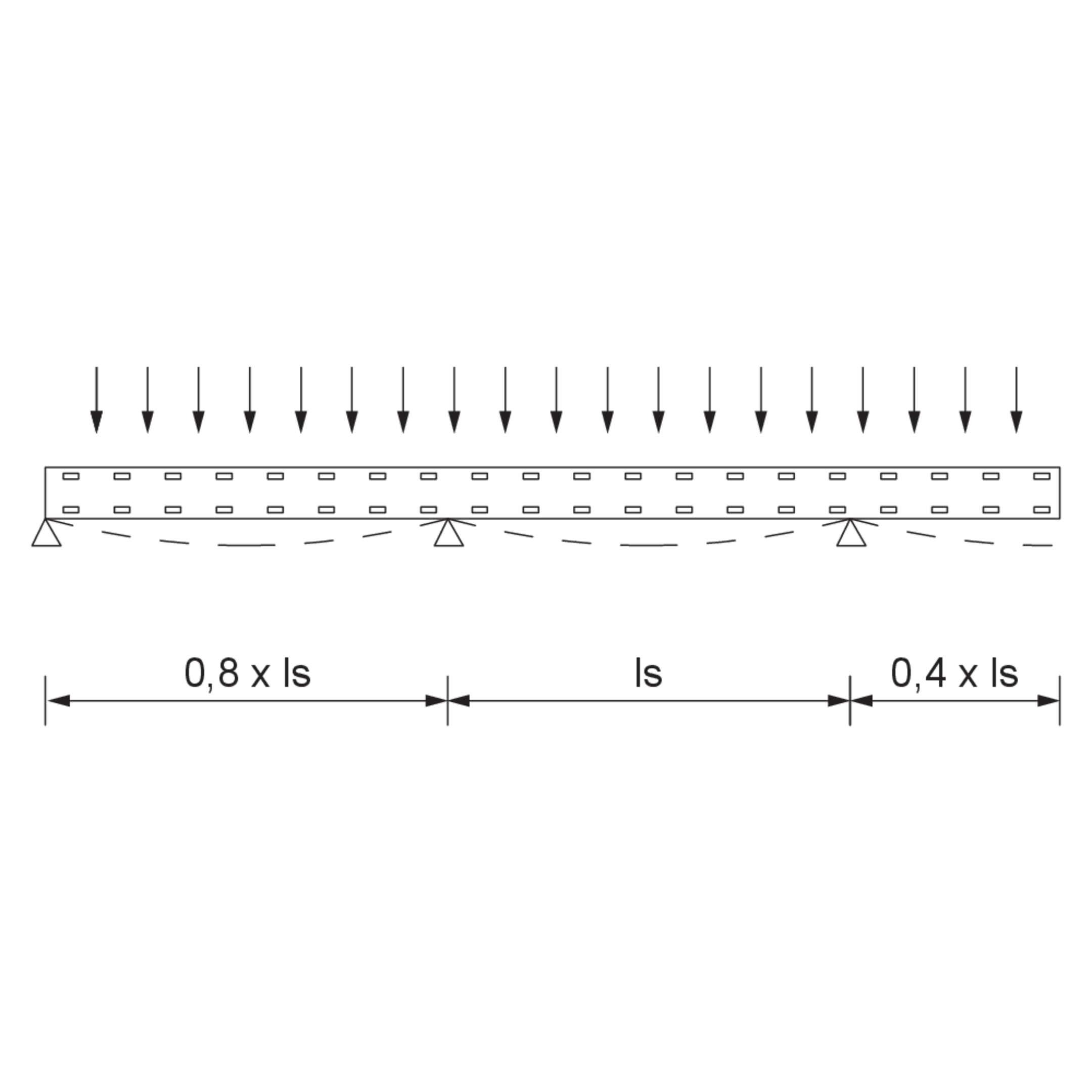

Belastungsdiagramm

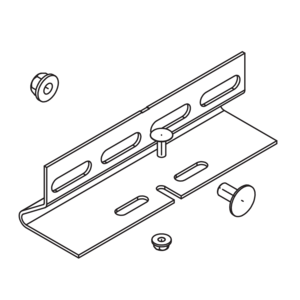

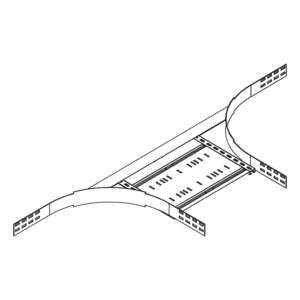

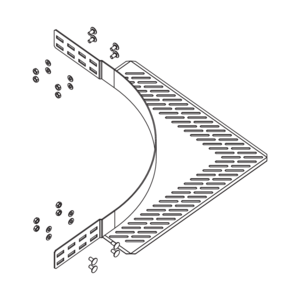

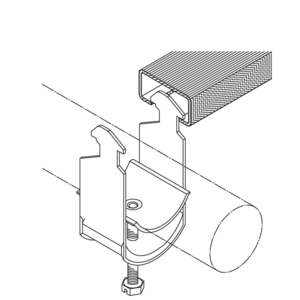

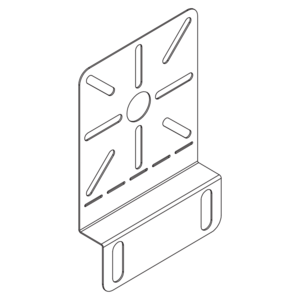

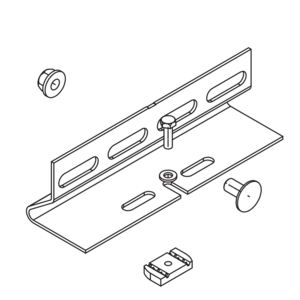

Inklusivzubehör
