WPRA 100

Weitspannkabelrinnen-Abzweig, Höhe = 100 mm

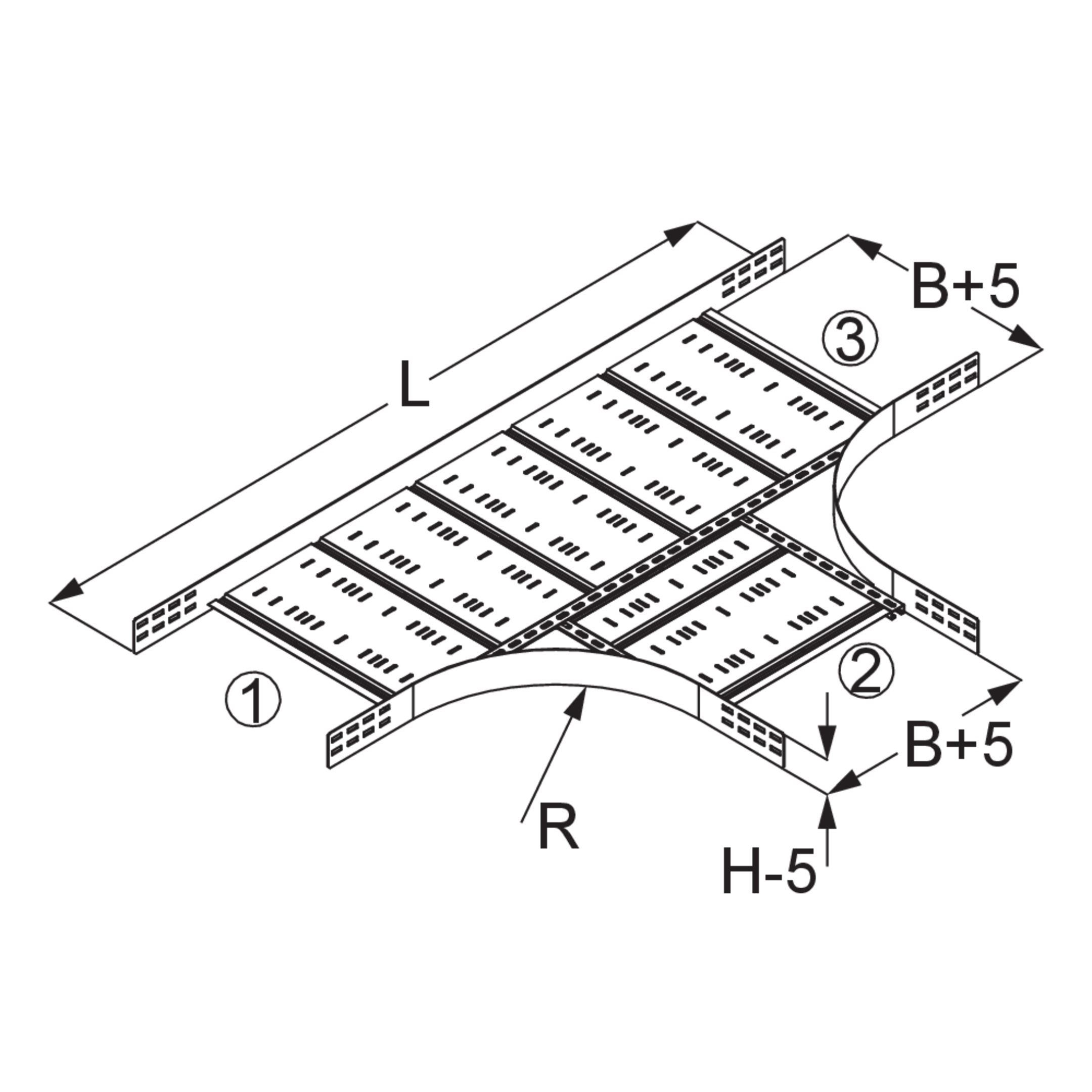

Der T-förmige Weitspannkabelrinnen-Abzweig WPRA 100 mit integrierten Seitenverbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Er wird zwischen zwei Weitspannkabelrinnen eingesetzt. Anschließend lässt sich die Anschlussrinne mit einem Bodenverbinder VB einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPRA 100-20E
    Weitspannkabelrinnen-Abzweig
    100 mm
    100 mm
    200 mm
    1635 mm
    450 mm
    15.512 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRA 100-30E
    Weitspannkabelrinnen-Abzweig
    100 mm
    100 mm
    300 mm
    1735 mm
    450 mm
    17.392 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRA 100-40E
    Weitspannkabelrinnen-Abzweig
    100 mm
    100 mm
    400 mm
    1835 mm
    450 mm
    19.422 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRA 100-50E
    Weitspannkabelrinnen-Abzweig
    100 mm
    100 mm
    500 mm
    1935 mm
    450 mm
    21.632 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRA 100-60E
    Weitspannkabelrinnen-Abzweig
    100 mm
    100 mm
    600 mm
    2035 mm
    450 mm
    23.992 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
