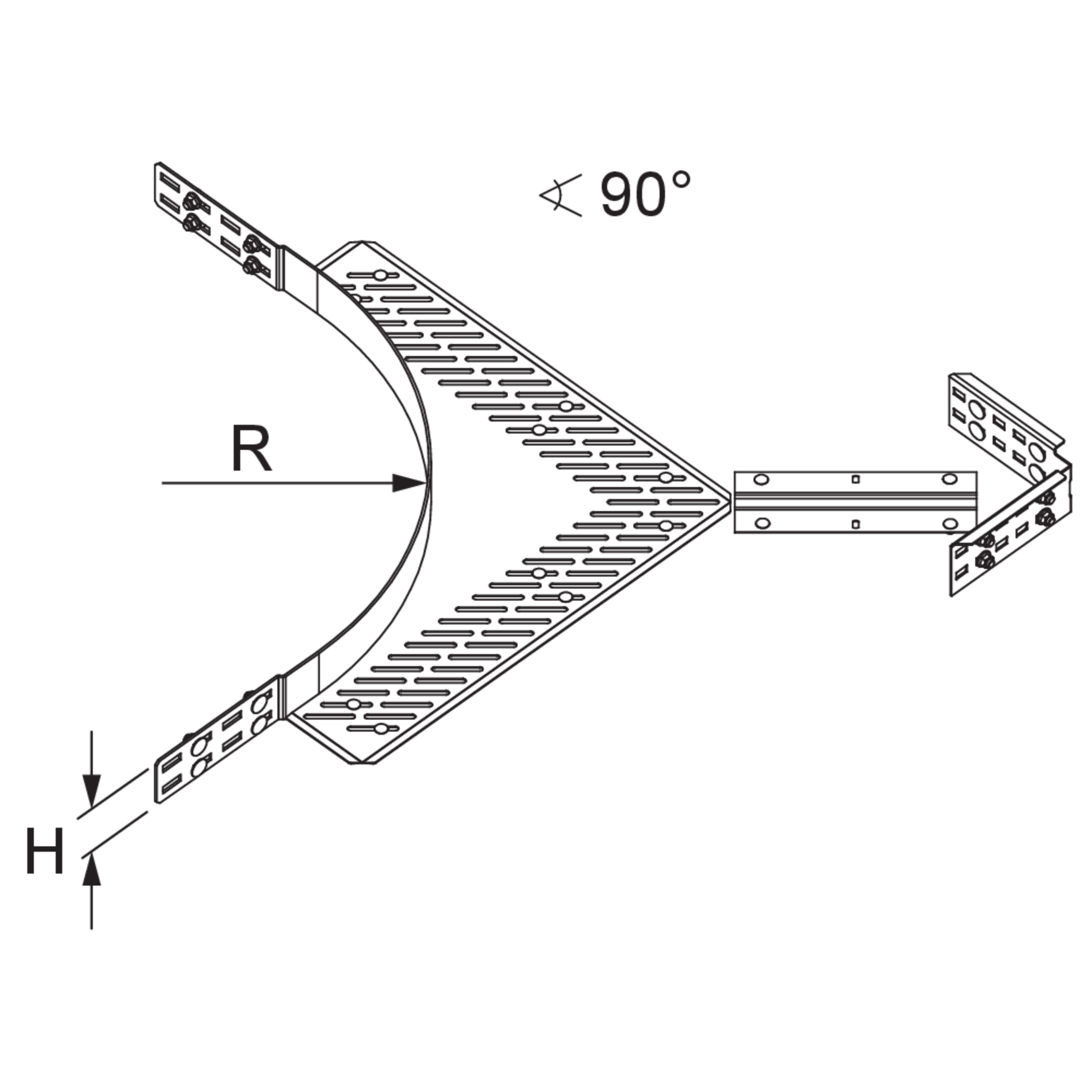

WPREAB 100

Weitspannkabelrinnen-Eckanbaustück

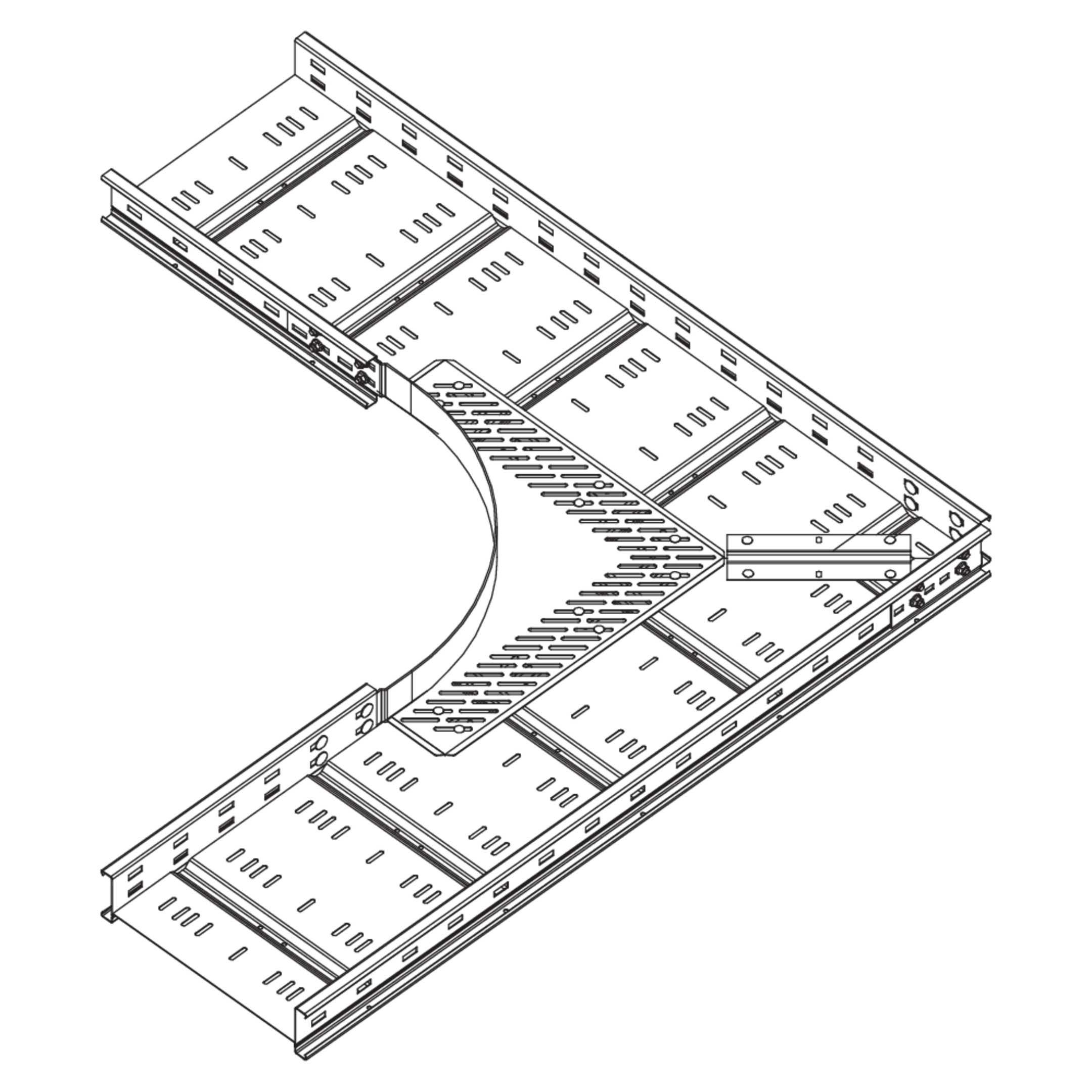

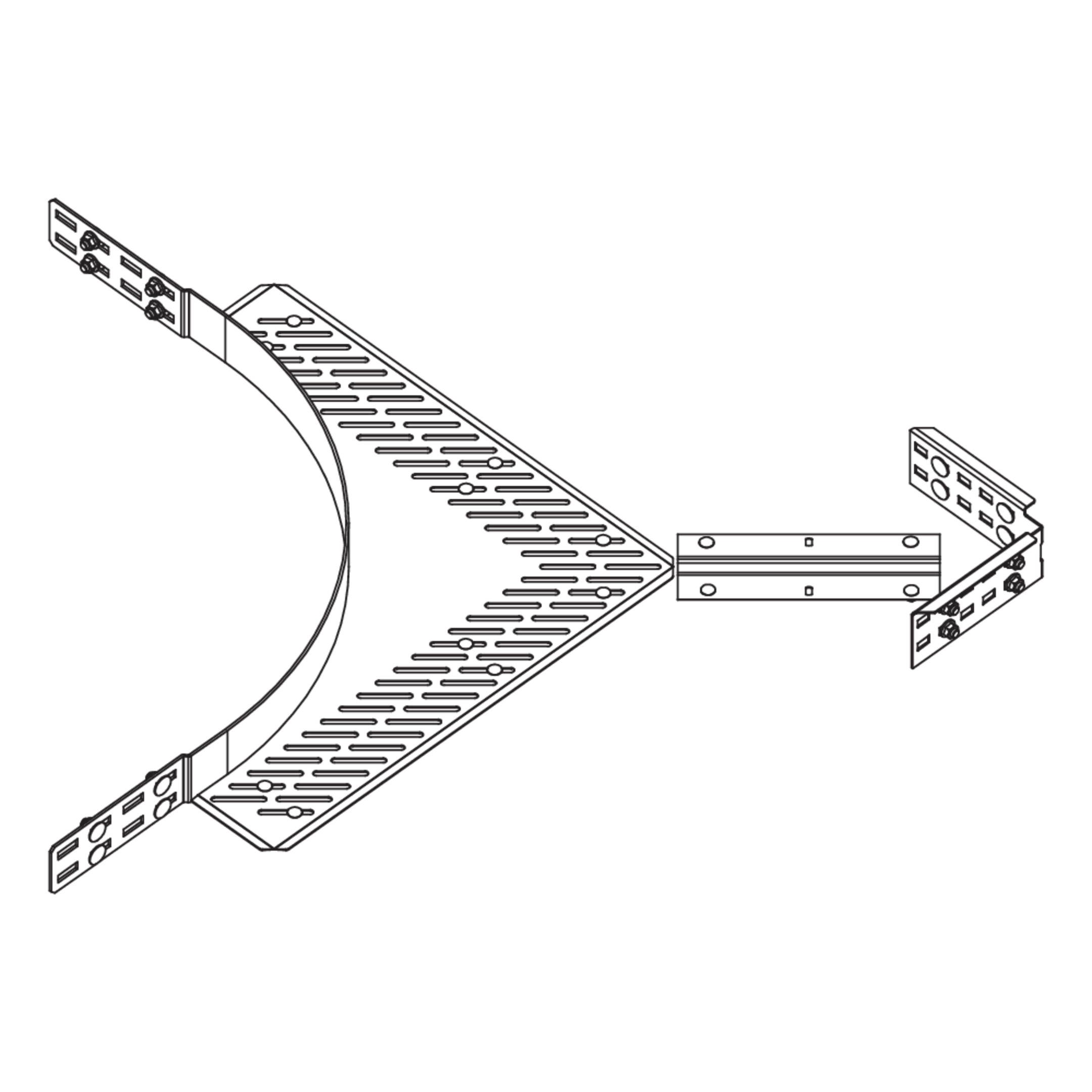

Das Weitspannkabelrinnen-Eckanbaustück WPREAB 100 ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 100 mm. Gemäß Montageanleitung wird zunächst das Eckanbaustück WPEA an der zuvor zurechtgeschnittenen Kabelrinne montiert und anschließend die Anschlussbahn am Eckanbaustück und Eckverbinder verschraubt. Zum Schluss wird ein Verbindungsblech VB-BS zur Ecke hin ergänzt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

HH

R

W

G

Inklusivzubehör

  • WPREAB 100E
    Weitspannkabelrinnen-Eckanbaustück-Bogen
    100 mm
    450 mm
    90°
    5.661 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
