WPR 100

Weitspannkabelrinne, Höhe = 100 mm

Die Weitspannkabelrinnen WPR 100 haben eine Holmhöhe von 100 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

WPR 100-20E
Weitspannkabelrinne
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.23 kN/m
Querschnittsfläche
156 cm²
Gewicht je Lagermengeneinheit
36.240 kg
Mehr Informationen
WPR 100-30E
Weitspannkabelrinne
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.35 kN/m
Querschnittsfläche
234 cm²
Gewicht je Lagermengeneinheit
43.120 kg
Mehr Informationen
WPR 100-40E
Weitspannkabelrinne
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.47 kN/m
Querschnittsfläche
312 cm²
Gewicht je Lagermengeneinheit
50.240 kg
Mehr Informationen
WPR 100-50E
Weitspannkabelrinne
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.59 kN/m
Querschnittsfläche
390 cm²
Gewicht je Lagermengeneinheit
57.360 kg
Mehr Informationen
WPR 100-60E
Weitspannkabelrinne
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.7 kN/m
Querschnittsfläche
468 cm²
Gewicht je Lagermengeneinheit
64.460 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

WPR 100-20E4
Weitspannkabelrinne
Höhe
100 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.23 kN/m
Querschnittsfläche
156 cm²
Gewicht je Lagermengeneinheit
36.240 kg
Mehr Informationen
WPR 100-30E4
Weitspannkabelrinne
Höhe
100 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.35 kN/m
Querschnittsfläche
234 cm²
Gewicht je Lagermengeneinheit
43.700 kg
Mehr Informationen
WPR 100-40E4
Weitspannkabelrinne
Höhe
100 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.47 kN/m
Querschnittsfläche
312 cm²
Gewicht je Lagermengeneinheit
50.900 kg
Mehr Informationen
WPR 100-50E4
Weitspannkabelrinne
Höhe
100 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.59 kN/m
Querschnittsfläche
390 cm²
Gewicht je Lagermengeneinheit
58.100 kg
Mehr Informationen
WPR 100-60E4
Weitspannkabelrinne
Höhe
100 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.70 kN/m
Querschnittsfläche
468 cm²
Gewicht je Lagermengeneinheit
65.300 kg
Mehr Informationen

Details

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

de
en
**Weitspannsysteme, Technische Information**
Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör
PDF
Sprache wählenSprache wählen
**Weitspannsysteme, Technische Information**
Sprache für den Download wählen
Deutsch (3.52 MB)
Englisch (3.53 MB)

de
en
es
ru
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (139.78 MB)
Englisch (138.29 MB)
Spanisch (Kastilisch) (138.75 MB)
Russisch (145.07 MB)

de
**Weitspannkabelrinnen WPR, Montageanleitung**
Montageanleitung fur WPR, WPHS, WPV, WPRB, WPRA, WPREB, WPVH, WPVV, WPRAA, WPD, WPBD, WPAD, WPKD, WPFDKA, WPREB, WPTR
PDF (1.75 MB)
DownloadDownload

de
en
**Weitspannkabelrinne WPR 100, 120, 150 - Kompaktübersicht**
Kompaktübersicht für Weitspannkabelrinnen und Zubehör: WPR, WPRB, WPRA, WPRK, WPV, WPTR, WPHS, WPREB, WPD
PDF
Sprache wählenSprache wählen
**Weitspannkabelrinne WPR 100, 120, 150 - Kompaktübersicht**
Sprache für den Download wählen
Deutsch (1.36 MB)
Englisch (1.97 MB)

**Elektrische Leitfähigkeit (WP/WPL 100)**
Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1
PDF (263.28 KB)
DownloadDownload

Preisliste 2026 Ausbau (Excel)

Gültig ab 1. Februar 2026

ZIP

Sprache wählenSprache wählen

BIM- und CAD-Daten

BIM Daten Weitspannbahnen (Revit)

BIM-Daten

ZIP (12.34 MB)

DownloadDownload

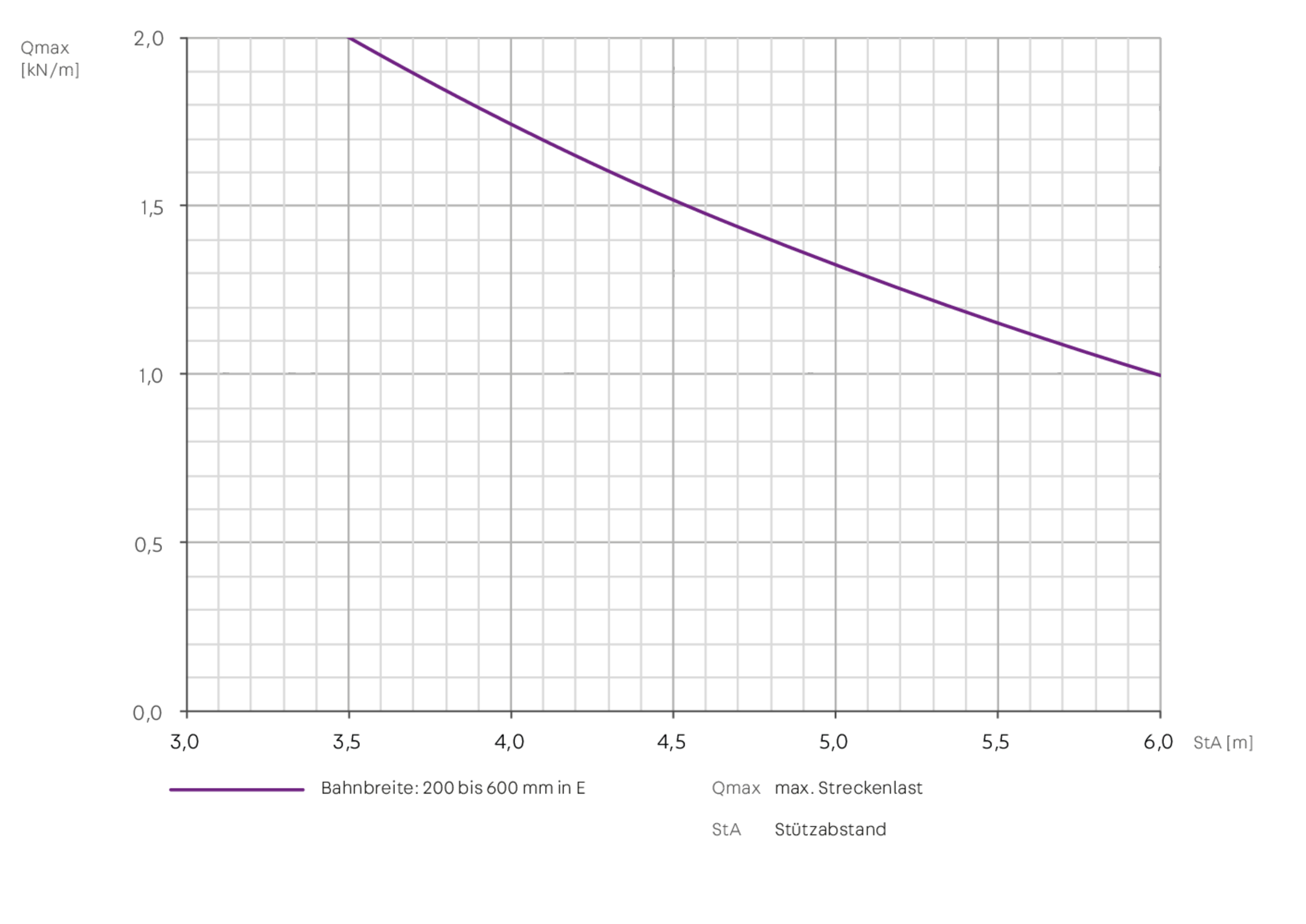

Belastungsdiagramm

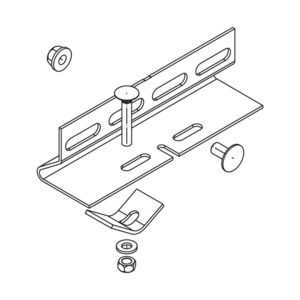

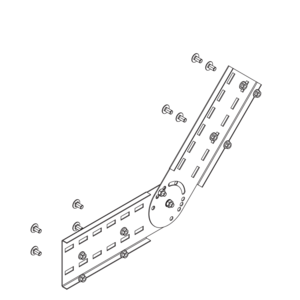

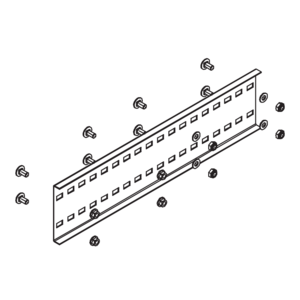

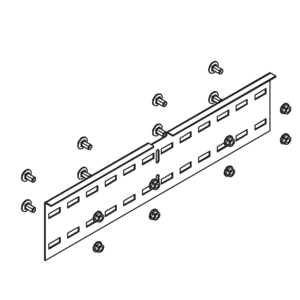

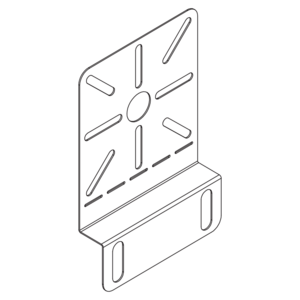

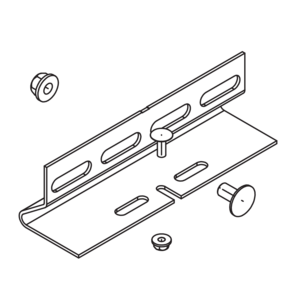

Inklusivzubehör
