WPL 100

Weitspannkabelleiter, Höhe = 100 mm

Die Weitspannkabelleitern WPL 100 haben eine Holmhöhe von 100 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Sprossen bestehen aus gelochten Profilschienen. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPL 100-20E
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.44 kN/m
    Querschnittsfläche
    156 cm2
    Gewicht je Lagermengeneinheit
    24.750 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-30E
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.66 kN/m
    Querschnittsfläche
    234 cm2
    Gewicht je Lagermengeneinheit
    26.130 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-40E
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.87 kN/m
    Querschnittsfläche
    312 cm2
    Gewicht je Lagermengeneinheit
    27.510 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-50E
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.09 kN/m
    Querschnittsfläche
    390 cm2
    Gewicht je Lagermengeneinheit
    28.890 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-60E
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.31 kN/m
    Querschnittsfläche
    468 cm2
    Gewicht je Lagermengeneinheit
    30.270 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPL 100-20E4
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.44 kN/m
    Querschnittsfläche
    156 cm2
    Gewicht je Lagermengeneinheit
    25.060 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-30E4
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.66 kN/m
    Querschnittsfläche
    234 cm2
    Gewicht je Lagermengeneinheit
    26.460 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-40E4
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.87 kN/m
    Querschnittsfläche
    312 cm2
    Gewicht je Lagermengeneinheit
    27.860 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-50E4
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.09 kN/m
    Querschnittsfläche
    390 cm2
    Gewicht je Lagermengeneinheit
    29.260 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 100-60E4
    Weitspannkabelleiter
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.31 kN/m
    Querschnittsfläche
    468 cm2
    Gewicht je Lagermengeneinheit
    30.650 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

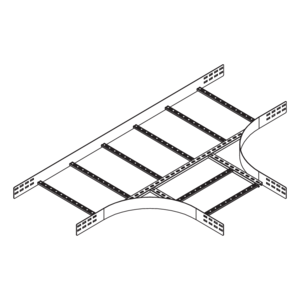

Zubehör

Downloads

    • de

    • en

    Preisliste 2025 Ausbau

    Gültig ab 1. Februar 2025, aktualisierte Version vom 31.03.2025.

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Ausbau

    Sprache für den Download wähle

    • de

    • en

    • es

    Kabeltragsysteme - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.

    PDF

    Sprache wählenSprache wählen

    Kabeltragsysteme - Gesamtkatalog

    Sprache für den Download wähle

    • de

    Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2.01 MB

    DownloadDownload

    • de

    • en

    Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF

    Sprache wählenSprache wählen

    Weitspannsysteme, Technische Information

    Sprache für den Download wähle

    • de

    Weitspannkabelleiter WPL 100, 120, 150 - Kompaktübersicht

    Kompaktübersicht für Weitspannkabelleitern und Zubehör: WPL, WPLB, WPLA, WPLK, WPV, WPTR, WPHS, WPD

    PDF, 1.35 MB

    DownloadDownload

    Elektrische Leitfähigkeit (WP/WPL 100)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 263.28 KB

    DownloadDownload

BIM- und CAD-Daten

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12.34 MB

    DownloadDownload

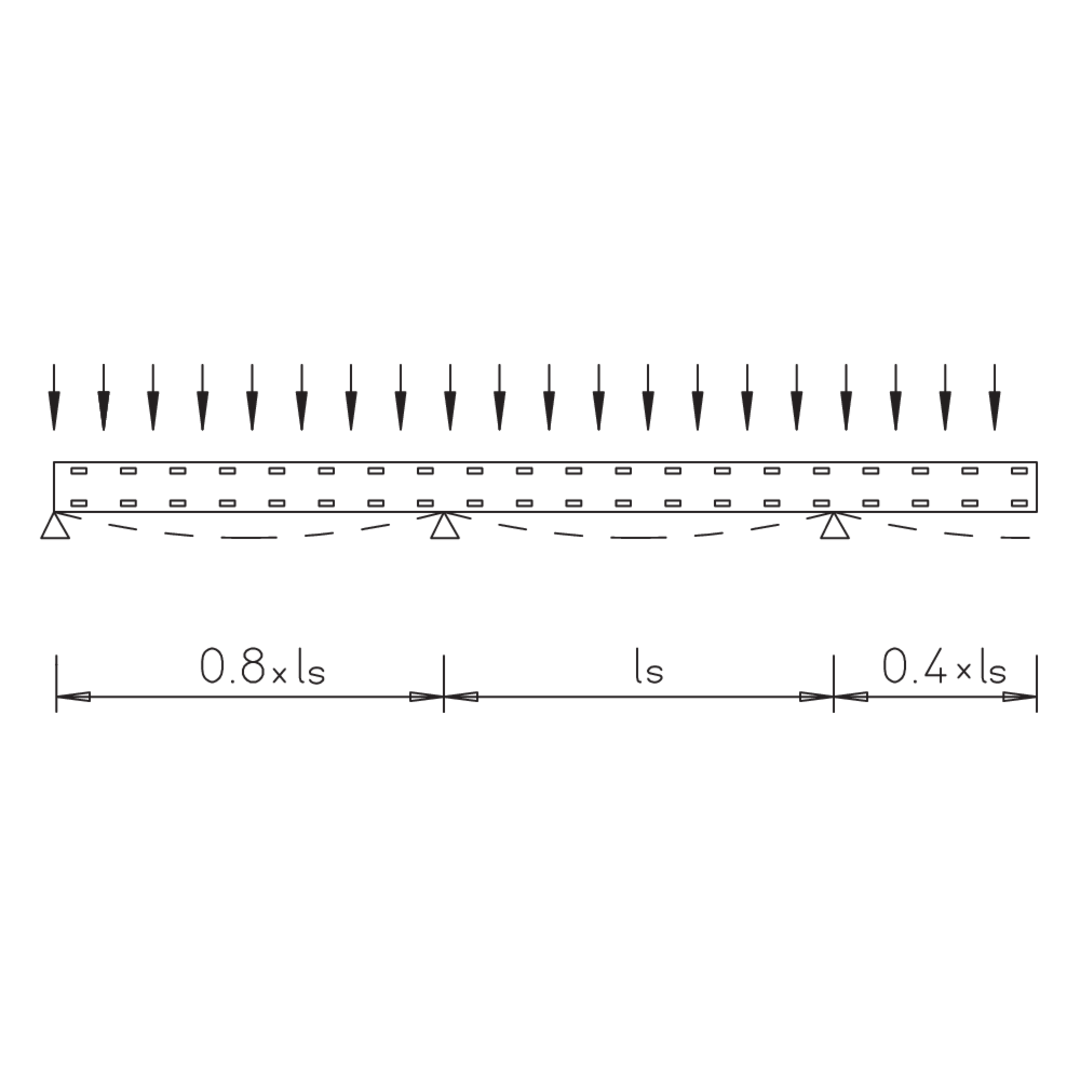

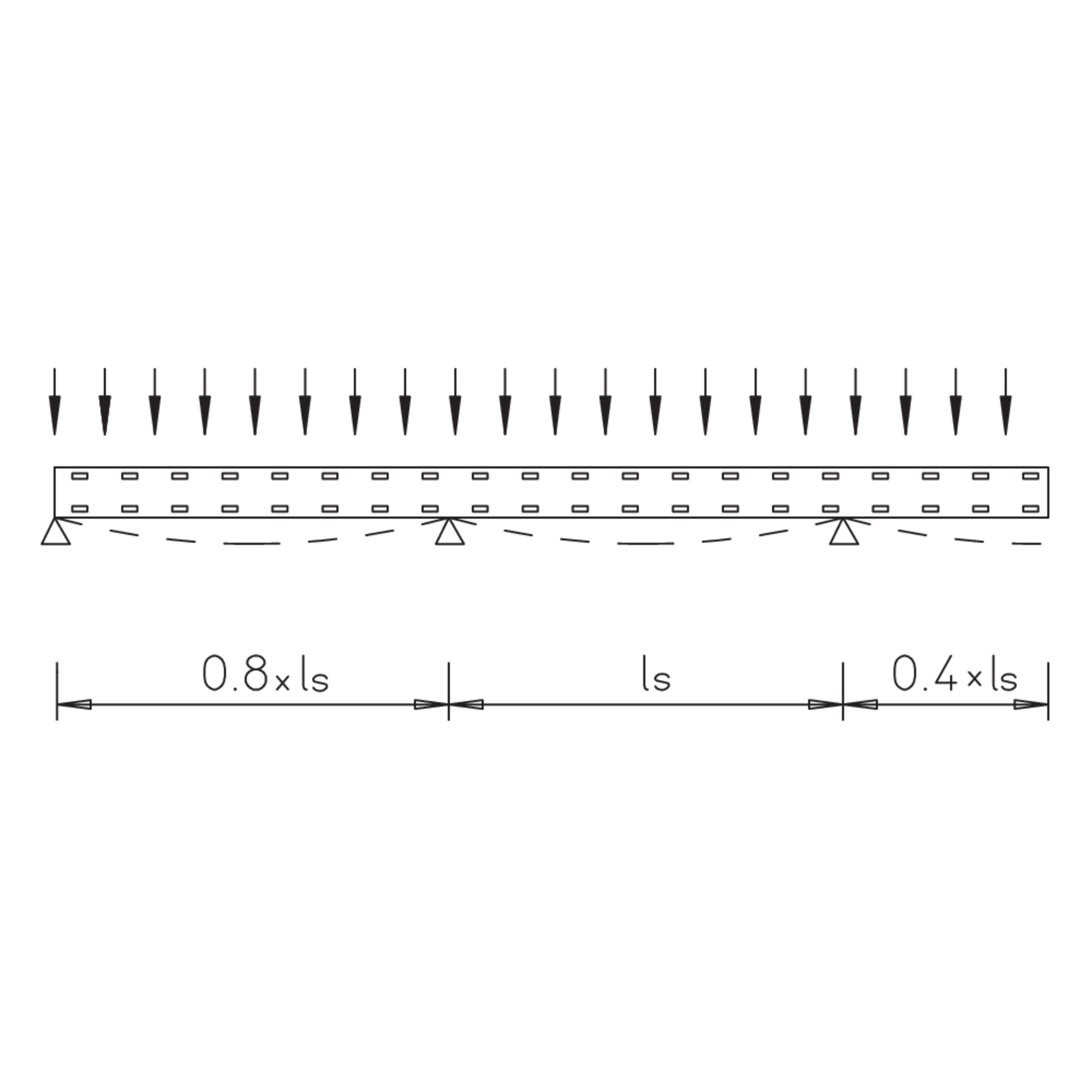

Belastungsdiagramm

Inklusivzubehör
