WPLB 100

Weitspannkabelleiter-Bogen, Höhe = 100 mm

Die Weitspannkabelleiter-Bögen WPLB 100 mit integrierten Verbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelleitern mit einer Holmhöhe von 100 mm und weisen Breiten von 200 bis 600 mm auf. Der Bogen mit einem Innenradius von 450 mm wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

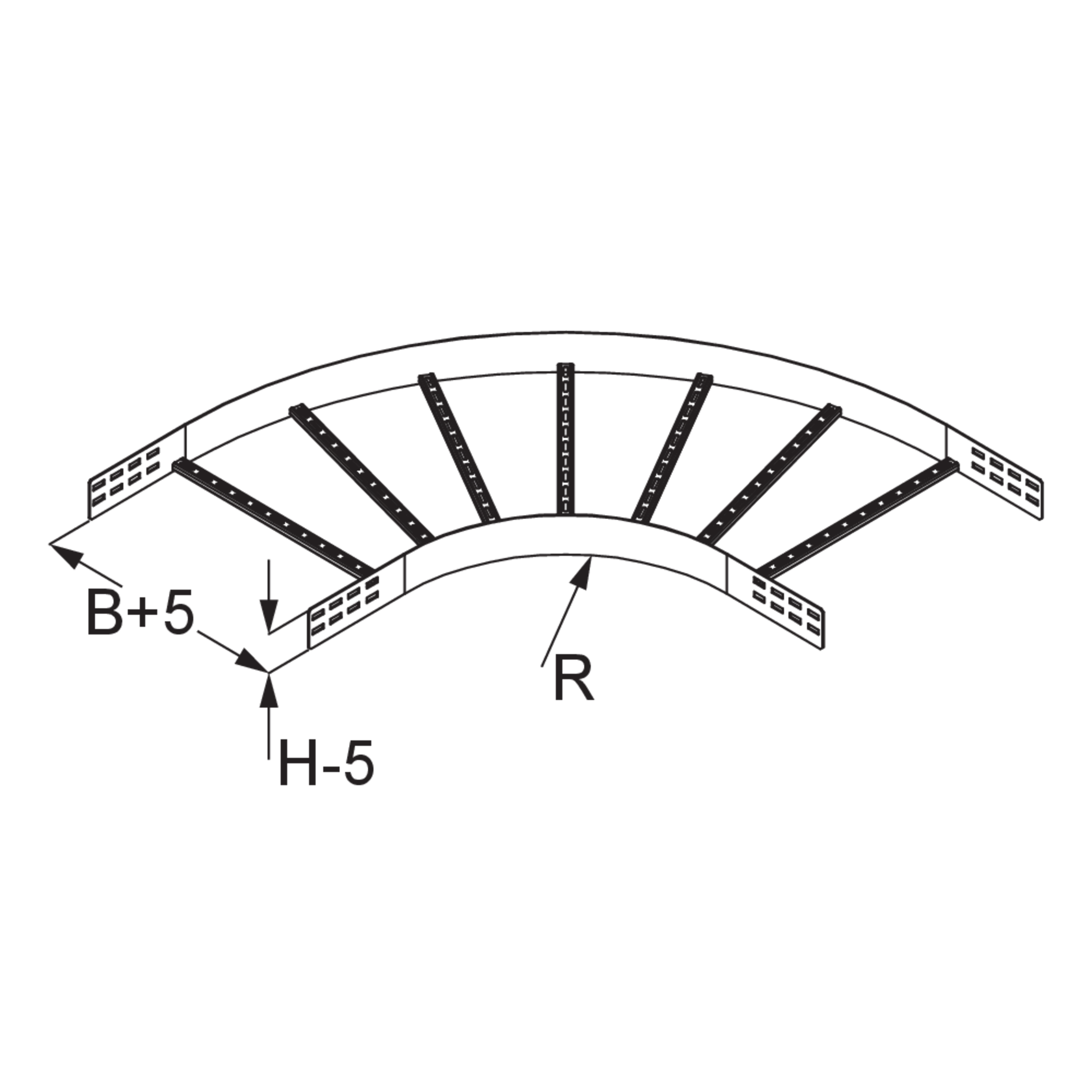

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLB 100-20E
    Weitspannkabelleiter-Bogen
    Höhe
    100 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.310 kg
    Included accessories
    Mehr Informationen
  • WPLB 100-30E
    Weitspannkabelleiter-Bogen
    Höhe
    100 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.010 kg
    Included accessories
    Mehr Informationen
  • WPLB 100-40E
    Weitspannkabelleiter-Bogen
    Höhe
    100 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.990 kg
    Included accessories
    Mehr Informationen
  • WPLB 100-50E
    Weitspannkabelleiter-Bogen
    Höhe
    100 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.100 kg
    Included accessories
    Mehr Informationen
  • WPLB 100-60E
    Weitspannkabelleiter-Bogen
    Höhe
    100 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.940 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

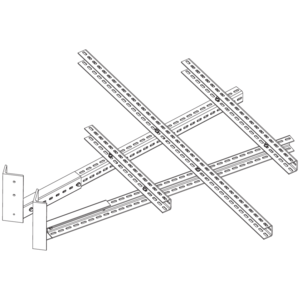

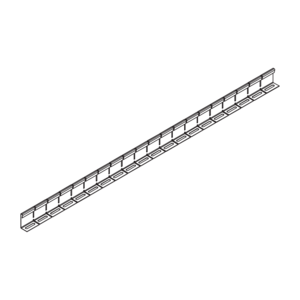

Inklusivzubehör
