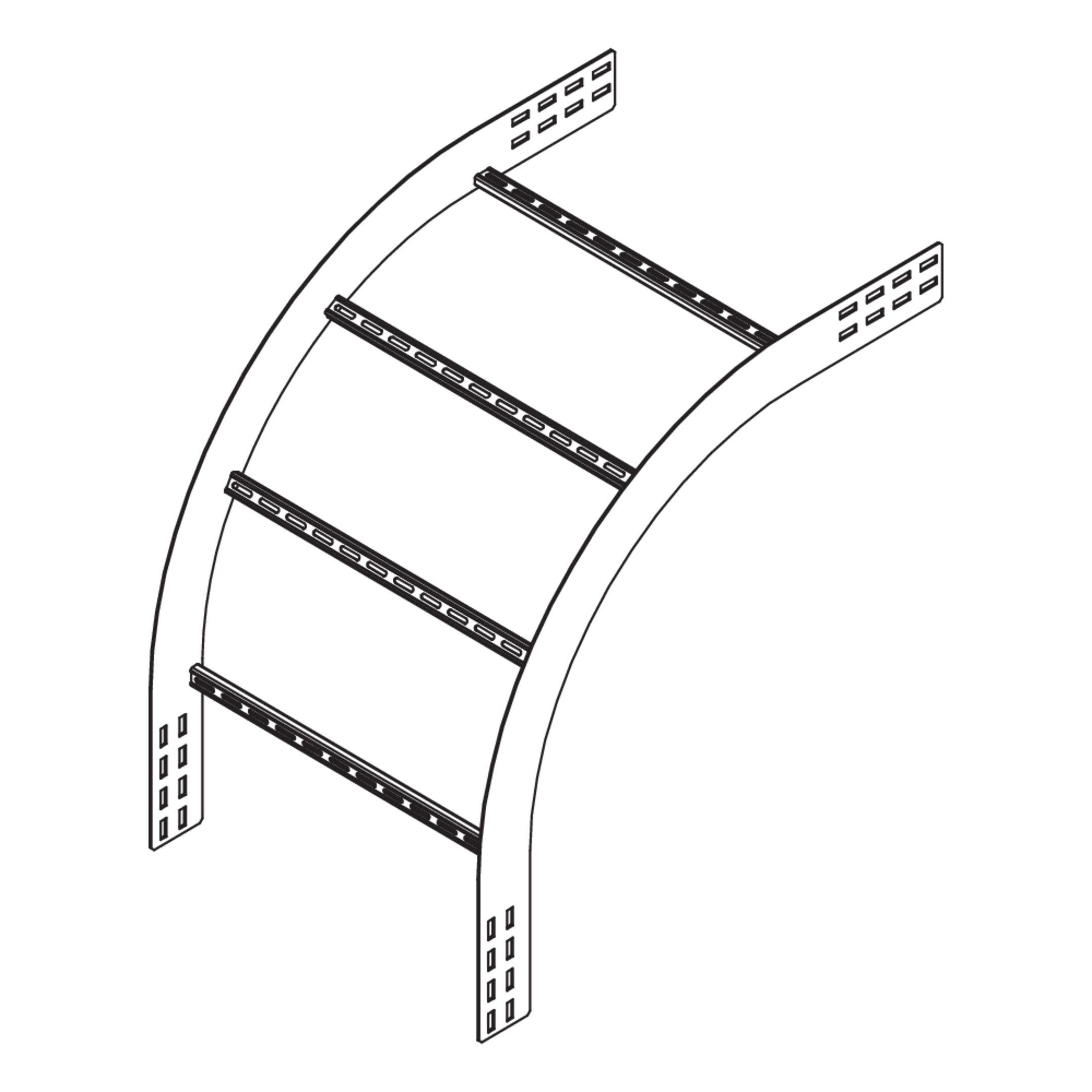

WPLF 100

Weitspannkabelleiter-Fallstück, Höhe = 100 mm

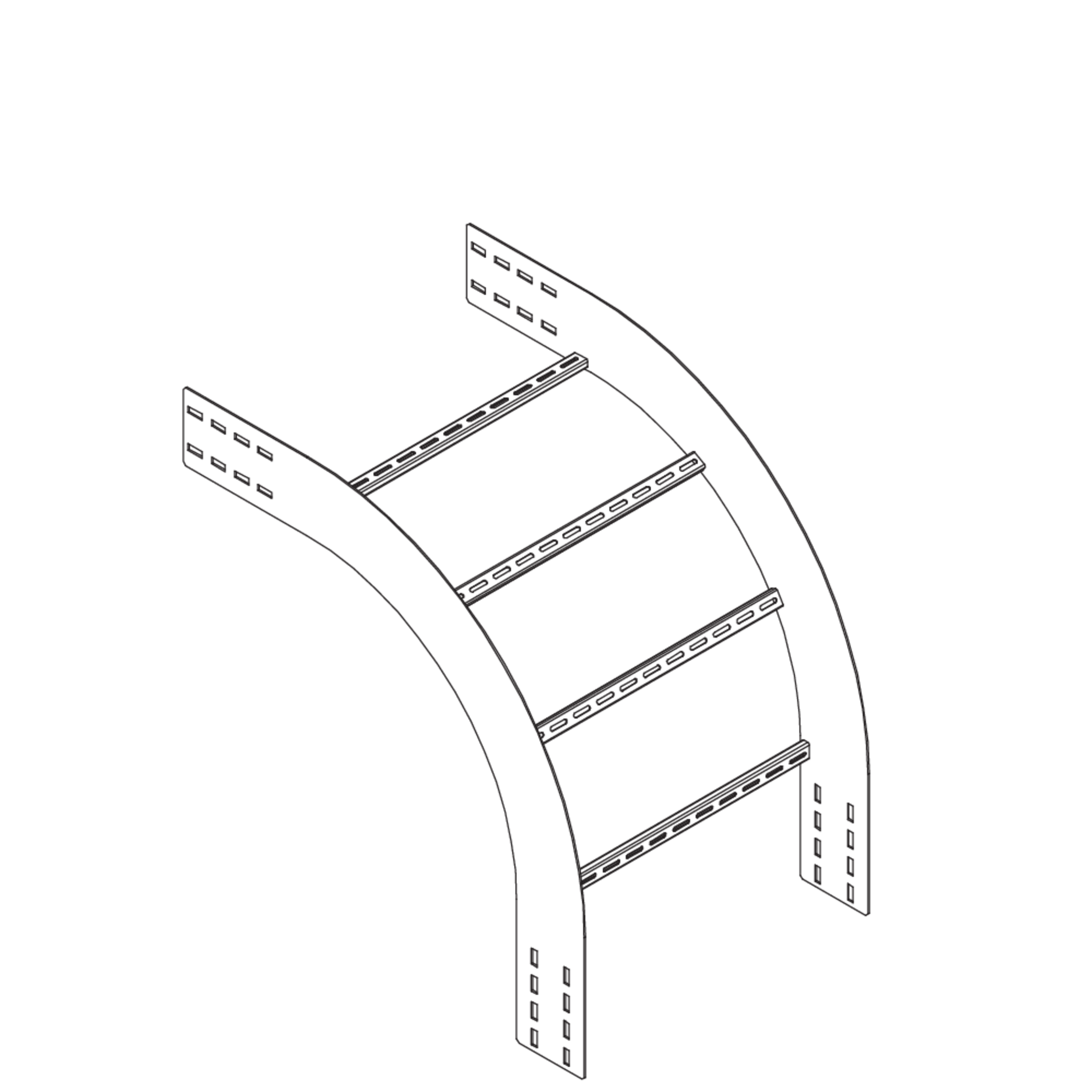

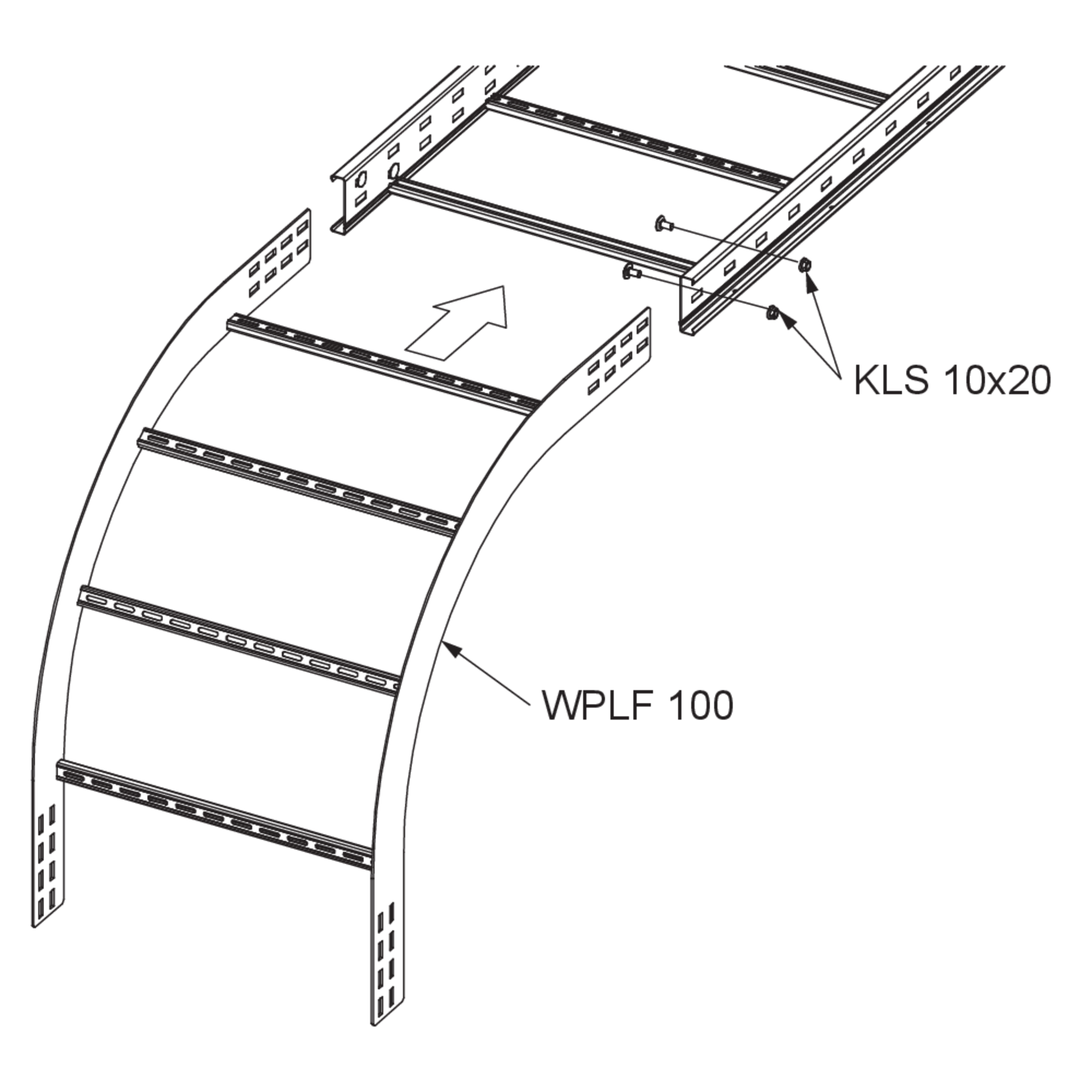

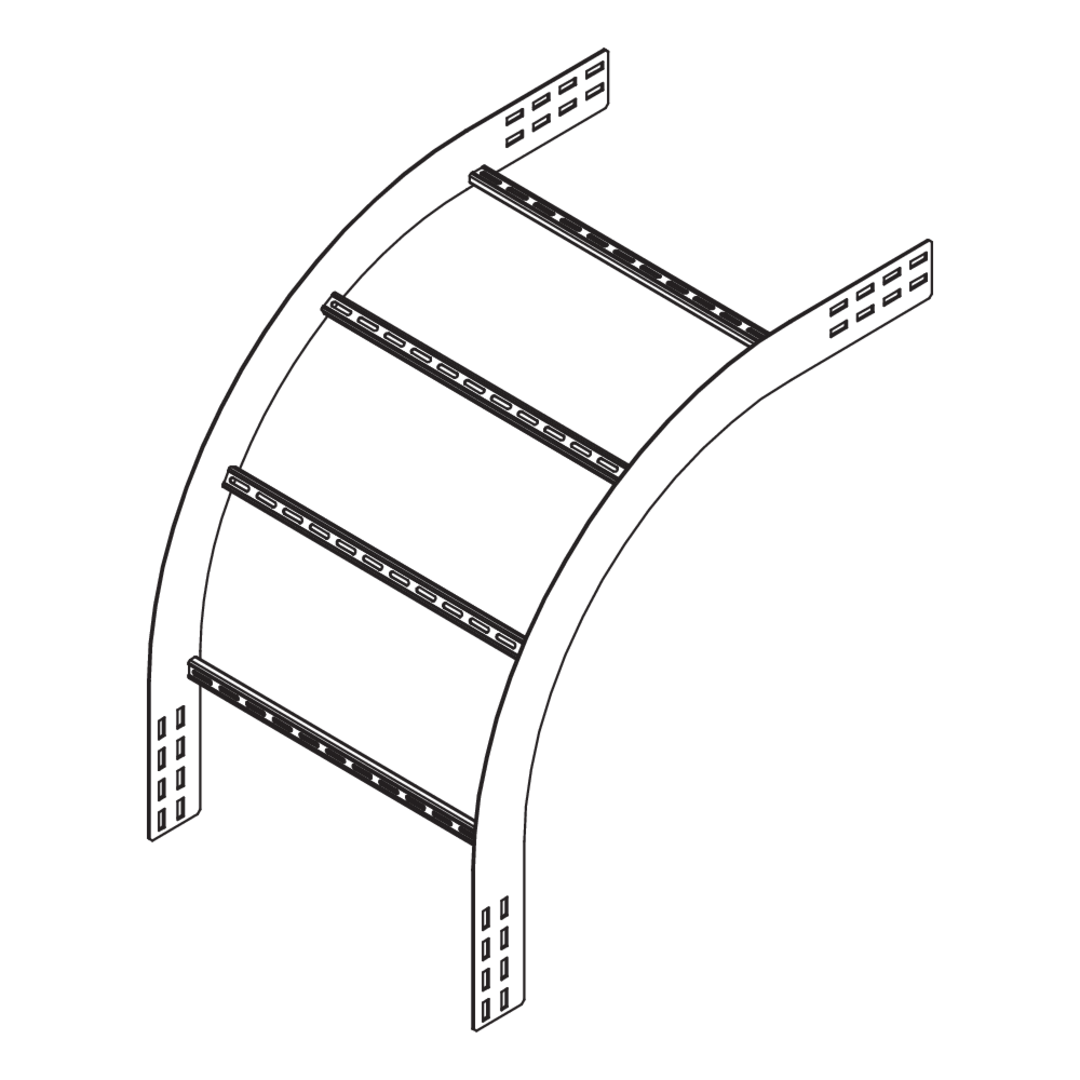

Das Weitspannkabelleiter-Fallstück WPLF 100 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Fallstück montiert. Es hat einen Radius von 520 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

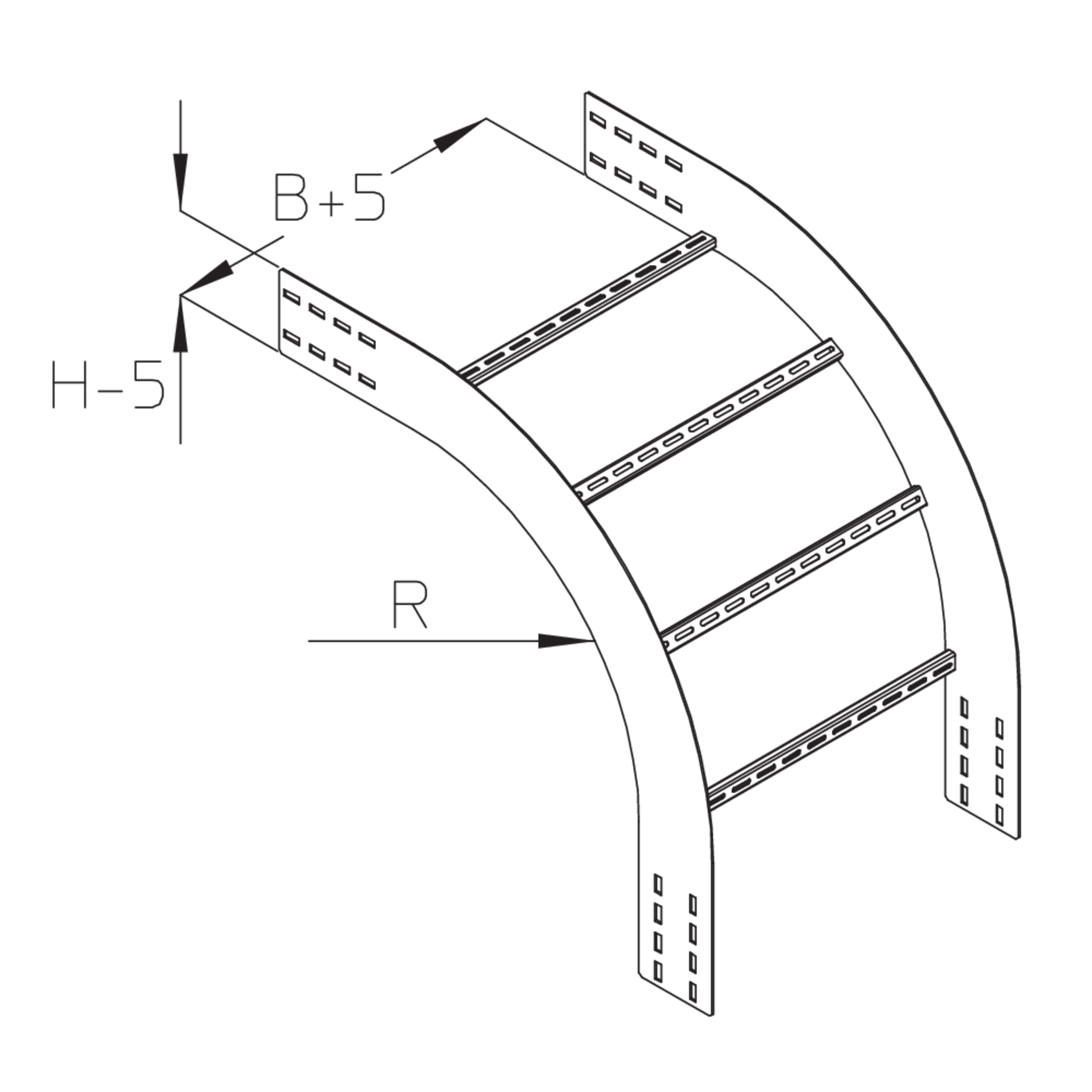

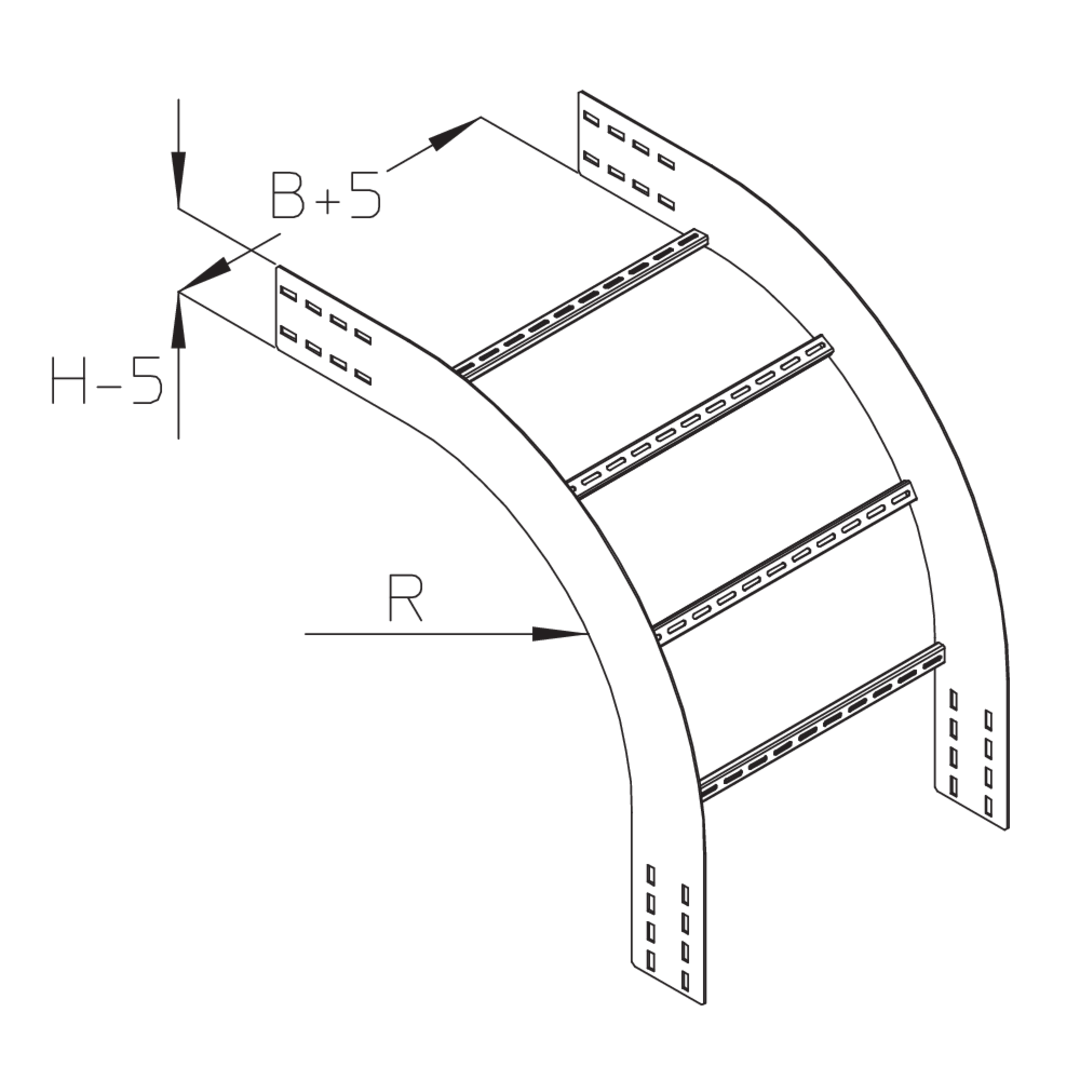

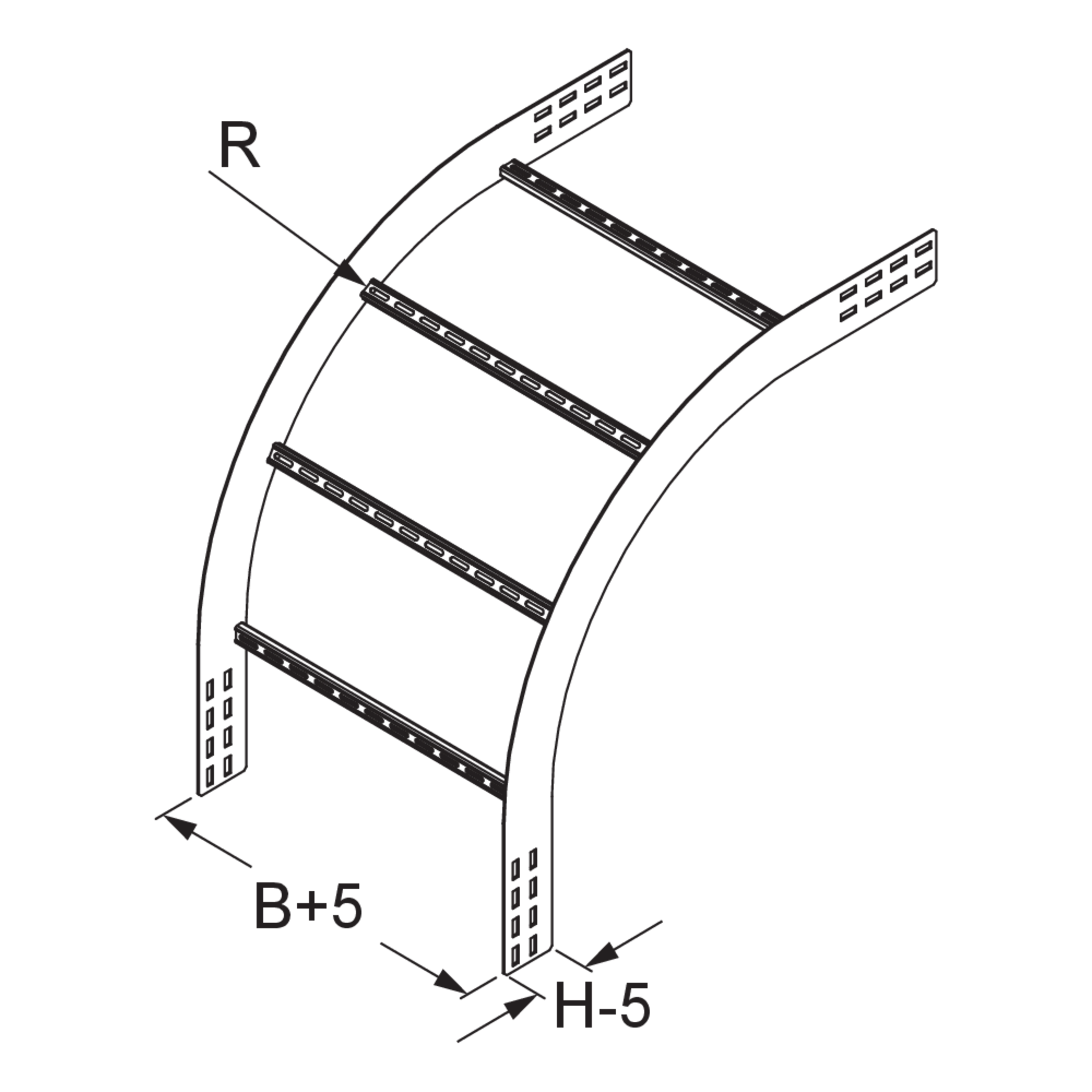

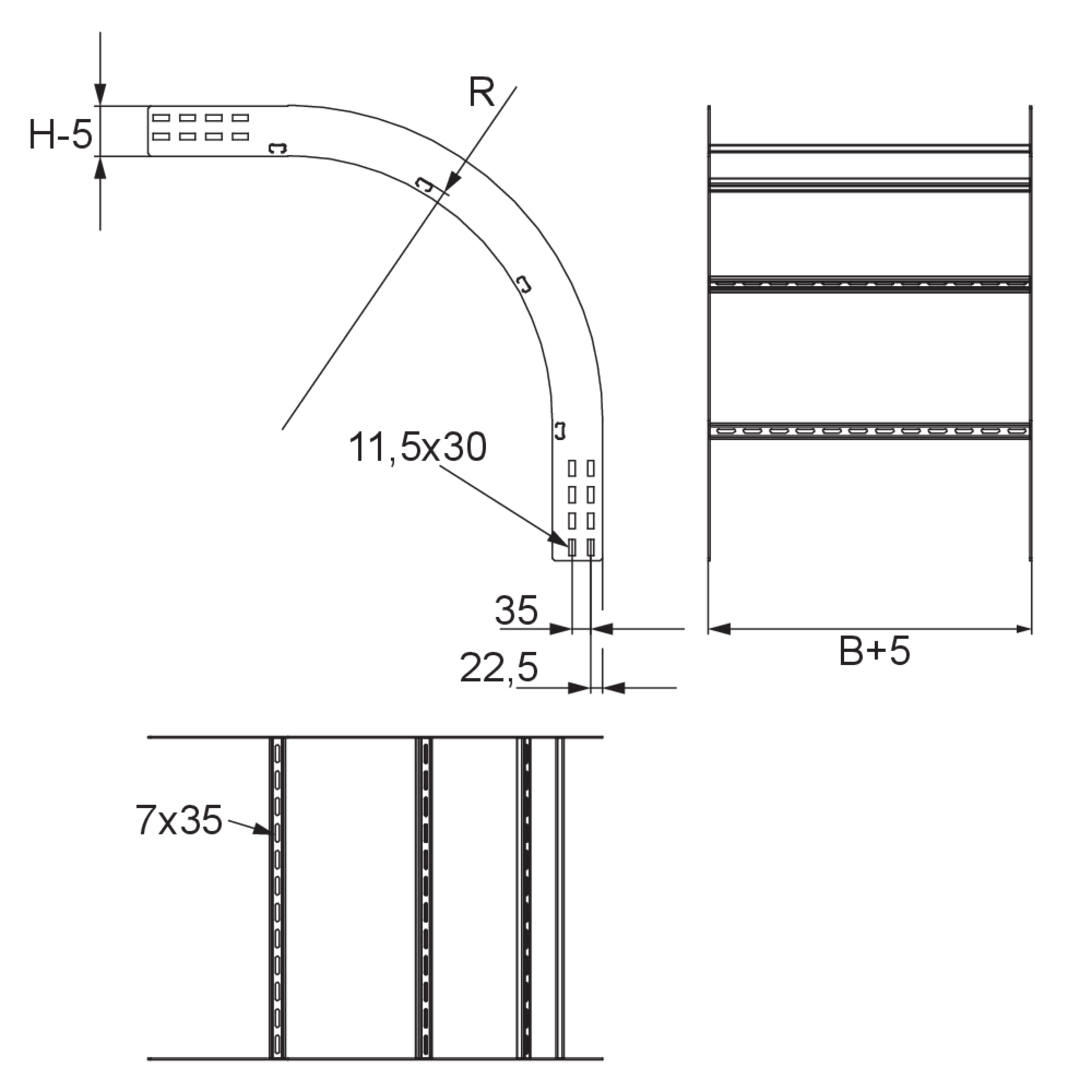

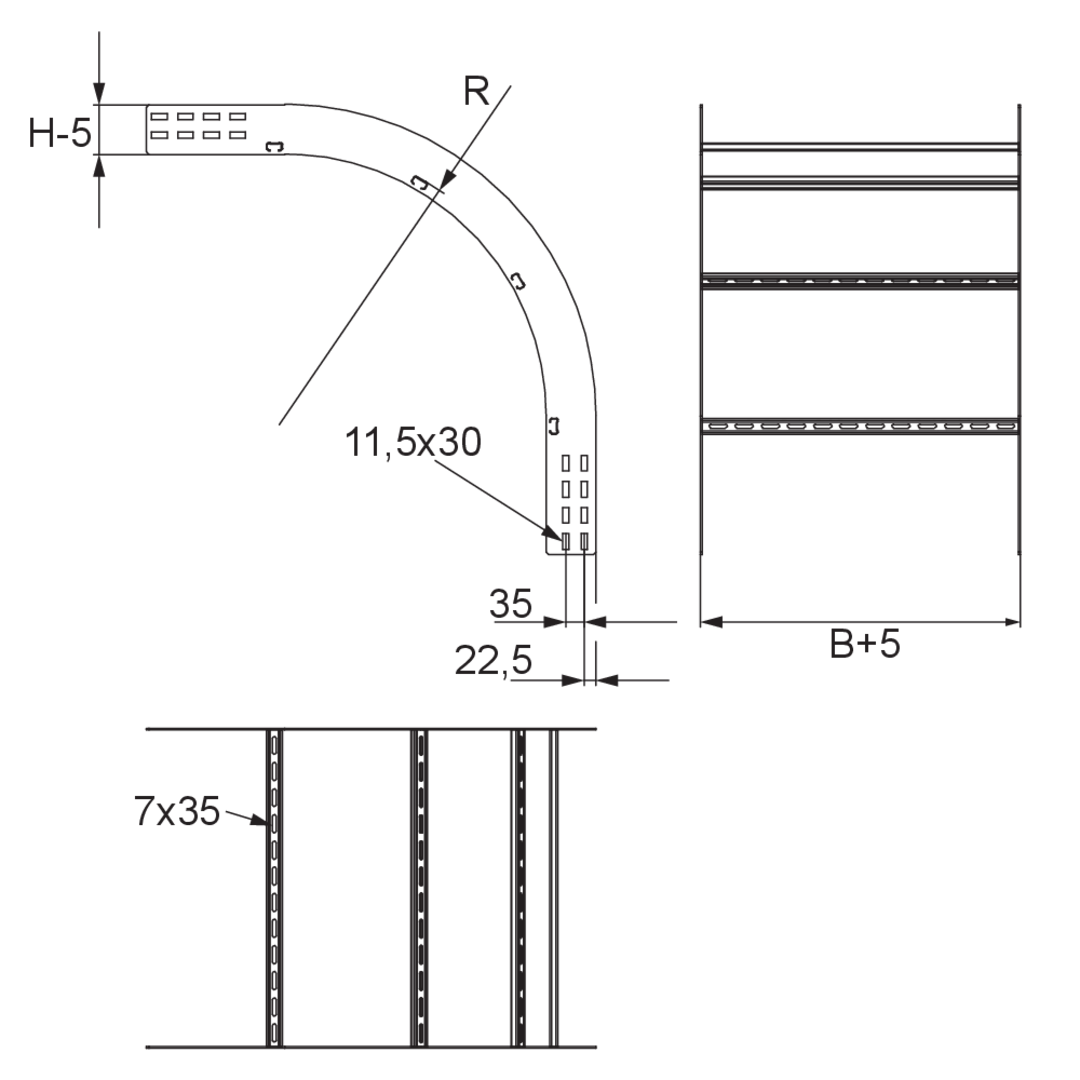

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPLF 100-20E
    Weitspannkabelleiter-Fallstück
    Höhe
    100 mm
    Breite
    200 mm
    Radius
    520 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.120 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPLF 100-30E
    Weitspannkabelleiter-Fallstück
    Höhe
    100 mm
    Breite
    300 mm
    Radius
    520 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.400 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPLF 100-40E
    Weitspannkabelleiter-Fallstück
    Höhe
    100 mm
    Breite
    400 mm
    Radius
    520 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.670 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPLF 100-50E
    Weitspannkabelleiter-Fallstück
    Höhe
    100 mm
    Breite
    500 mm
    Radius
    520 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    7.950 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen
  • WPLF 100-60E
    Weitspannkabelleiter-Fallstück
    Höhe
    100 mm
    Breite
    600 mm
    Radius
    520 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.230 kg
    Geeignet für Funktionserhalt
    Nein
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90° nach unten
  • Kabelschonende Führung
