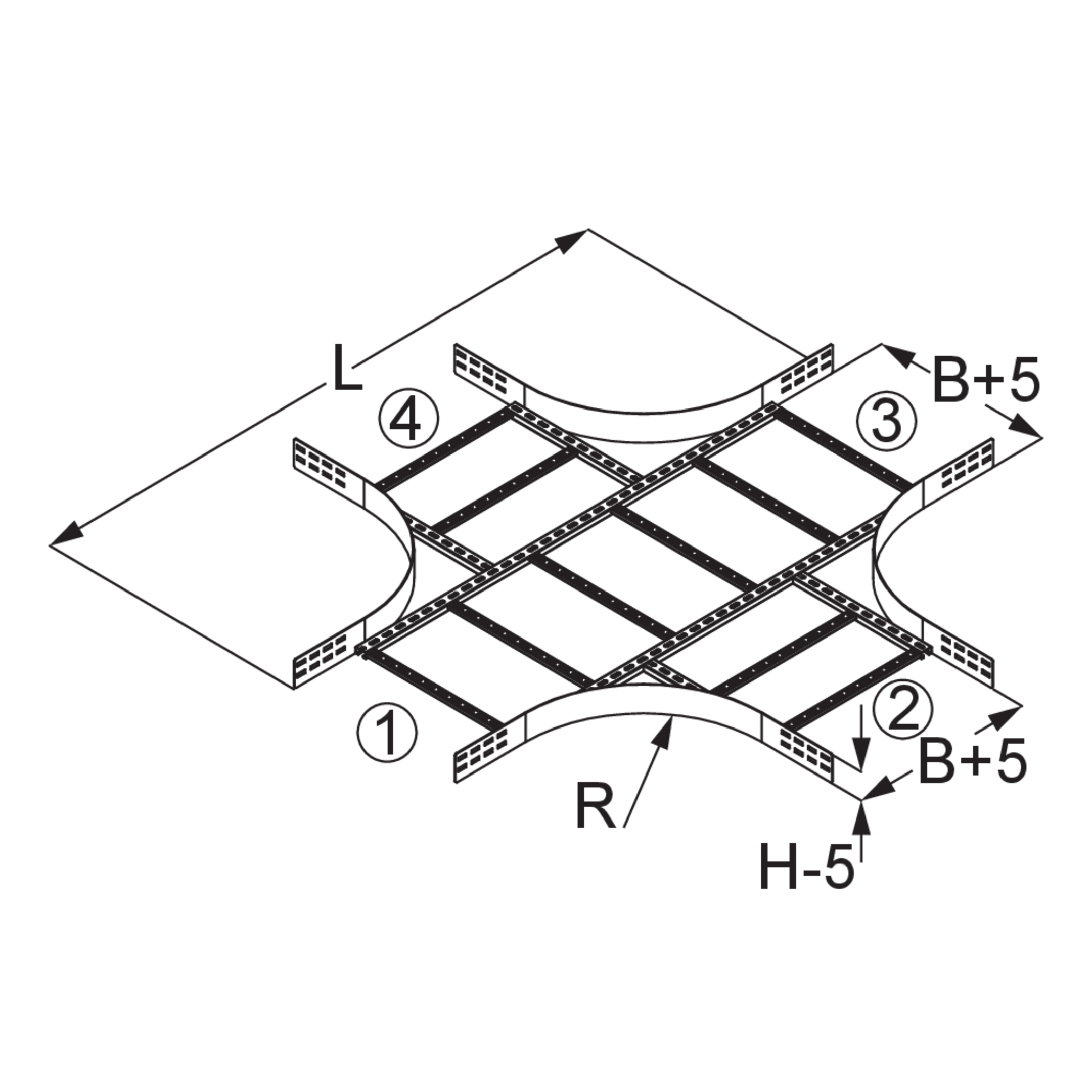

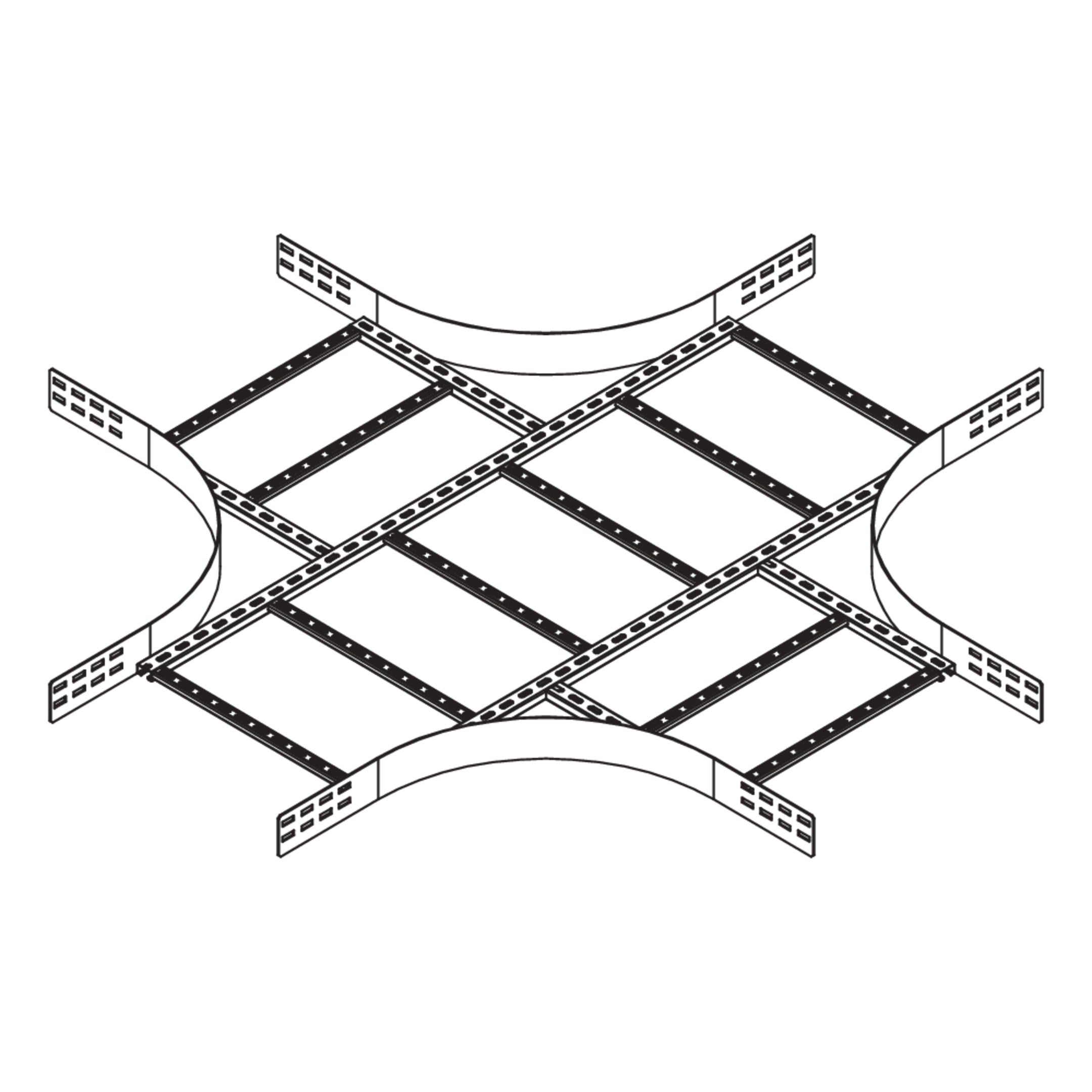

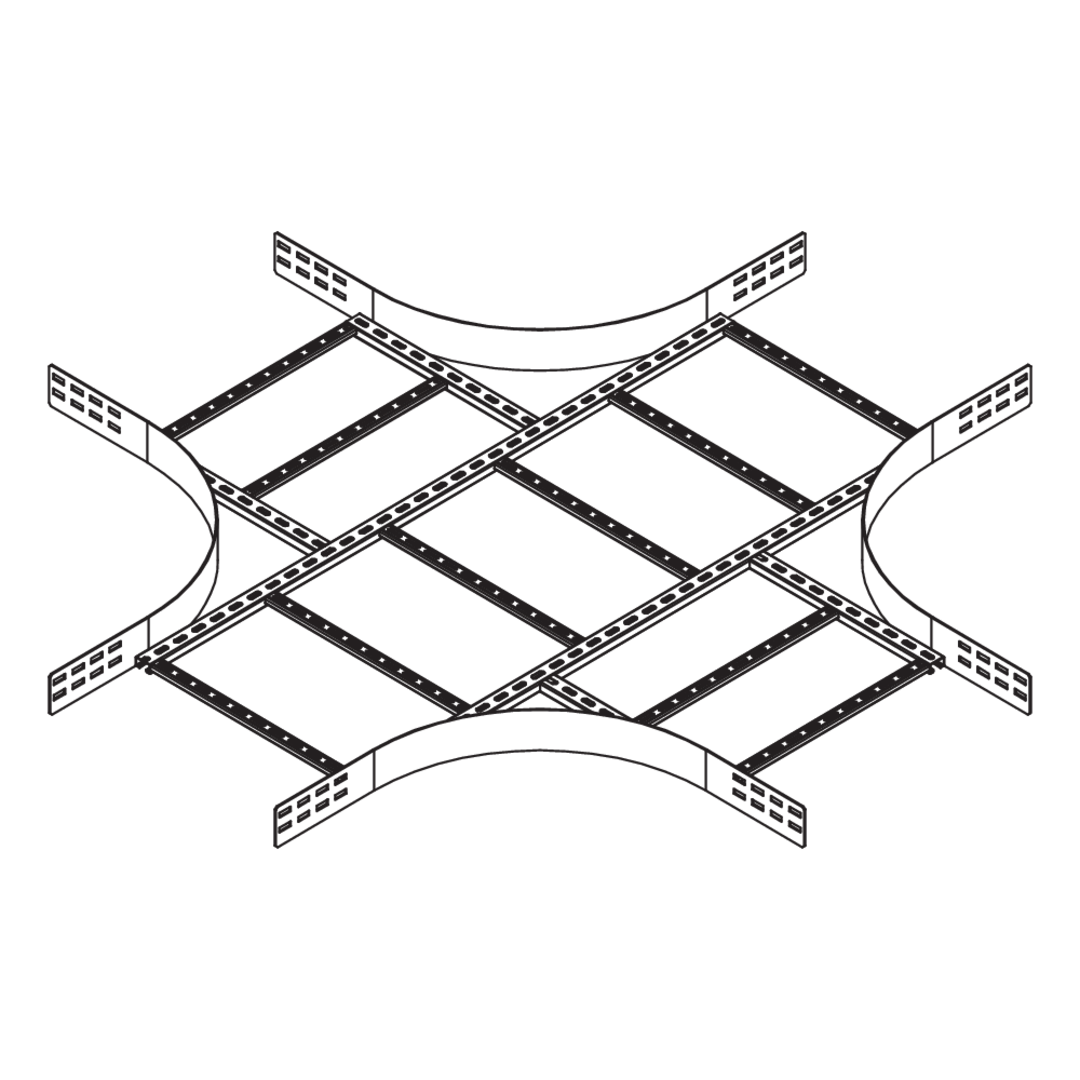

WPLK 100

Weitspannkabelleiter-Kreuzung, Höhe = 100 mm

Die Weitspannkabelleiter-Kreuzung WPLK 100 mit integrierten Verbindern dient als Formteil für sich horizontal kreuzende Weitspannkabelleitern. Sie eignet sich für Kabelleitern mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

HH

B

L

R

G

Inklusivzubehör

  • WPLK 100-20E
    Weitspannkabelleiter-Kreuzung
    100 mm
    100 mm
    200 mm
    1635 mm
    450 mm
    18.640 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 100-30E
    Weitspannkabelleiter-Kreuzung
    100 mm
    100 mm
    300 mm
    1735 mm
    450 mm
    19.640 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 100-40E
    Weitspannkabelleiter-Kreuzung
    100 mm
    100 mm
    400 mm
    1835 mm
    450 mm
    20.560 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 100-50E
    Weitspannkabelleiter-Kreuzung
    100 mm
    100 mm
    500 mm
    1935 mm
    450 mm
    21.470 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 100-60E
    Weitspannkabelleiter-Kreuzung
    100 mm
    100 mm
    600 mm
    2035 mm
    450 mm
    22.740 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
    • Kabelschonende Führung
