R 110

Kabelrinne, ungelocht, Höhe = 110 mm

Die ungelochten Kabelrinnen R 110 haben eine Seitenhöhe von 110 mm und sind in Bahnbreiten von 100 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • R 110-10S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.16 kN/m
    Querschnittsfläche
    107 cm2
    Gewicht je Lagermengeneinheit
    6.341 kg
    Mehr Informationen
  • R 110-20S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.33 kN/m
    Querschnittsfläche
    217 cm2
    Gewicht je Lagermengeneinheit
    8.108 kg
    Mehr Informationen
  • R 110-30S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.49 kN/m
    Querschnittsfläche
    327 cm2
    Gewicht je Lagermengeneinheit
    11.565 kg
    Mehr Informationen
  • R 110-40S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.66 kN/m
    Querschnittsfläche
    437 cm2
    Gewicht je Lagermengeneinheit
    15.473 kg
    Mehr Informationen
  • R 110-50S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.82 kN/m
    Querschnittsfläche
    547 cm2
    Gewicht je Lagermengeneinheit
    17.828 kg
    Mehr Informationen
  • R 110-60S
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.99 kN/m
    Querschnittsfläche
    657 cm2
    Gewicht je Lagermengeneinheit
    20.183 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • R 110-10F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.16 kN/m
    Querschnittsfläche
    107 cm2
    Gewicht je Lagermengeneinheit
    7.110 kg
    Mehr Informationen
  • R 110-20F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.33 kN/m
    Querschnittsfläche
    217 cm2
    Gewicht je Lagermengeneinheit
    9.090 kg
    Mehr Informationen
  • R 110-30F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.88 mm
    Streckenlast Steuerkabel
    0.49 kN/m
    Querschnittsfläche
    327 cm2
    Gewicht je Lagermengeneinheit
    12.759 kg
    Mehr Informationen
  • R 110-40F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.66 kN/m
    Querschnittsfläche
    437 cm2
    Gewicht je Lagermengeneinheit
    16.879 kg
    Mehr Informationen
  • R 110-50F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.82 kN/m
    Querschnittsfläche
    547 cm2
    Gewicht je Lagermengeneinheit
    19.448 kg
    Mehr Informationen
  • R 110-60F
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.99 kN/m
    Querschnittsfläche
    657 cm2
    Gewicht je Lagermengeneinheit
    22.017 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • R 110-10E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.80 mm
    Streckenlast Steuerkabel
    0.16 kN/m
    Querschnittsfläche
    107 cm2
    Gewicht je Lagermengeneinheit
    6.700 kg
    Mehr Informationen
  • R 110-20E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.80 mm
    Streckenlast Steuerkabel
    0.33 kN/m
    Querschnittsfläche
    217 cm2
    Gewicht je Lagermengeneinheit
    8.800 kg
    Mehr Informationen
  • R 110-30E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.80 mm
    Streckenlast Steuerkabel
    0.49 kN/m
    Querschnittsfläche
    327 cm2
    Gewicht je Lagermengeneinheit
    10.800 kg
    Mehr Informationen
  • R 110-40E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.66 kN/m
    Querschnittsfläche
    437 cm2
    Gewicht je Lagermengeneinheit
    14.900 kg
    Mehr Informationen
  • R 110-50E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.82 kN/m
    Querschnittsfläche
    547 cm2
    Gewicht je Lagermengeneinheit
    17.941 kg
    Mehr Informationen
  • R 110-60E
    Kabelrinne ungelocht
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    1.00 mm
    Streckenlast Steuerkabel
    0.99 kN/m
    Querschnittsfläche
    657 cm2
    Gewicht je Lagermengeneinheit
    20.311 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

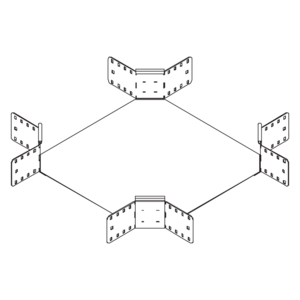

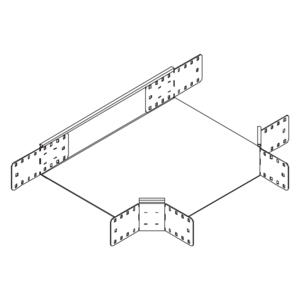

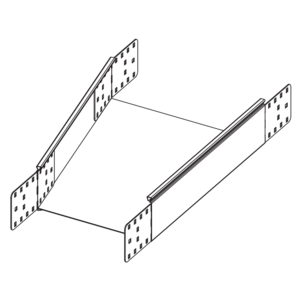

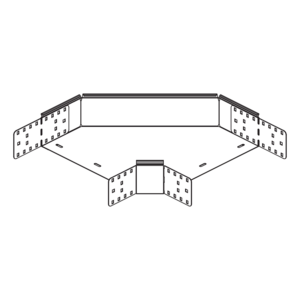

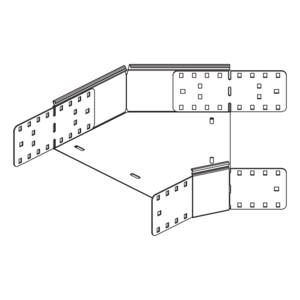

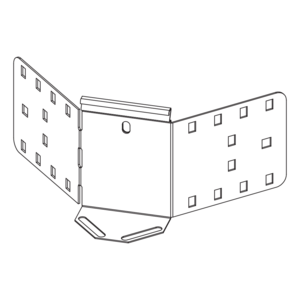

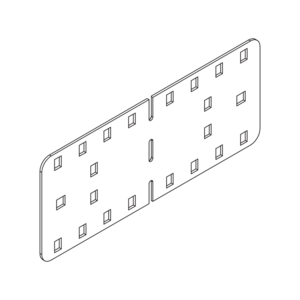

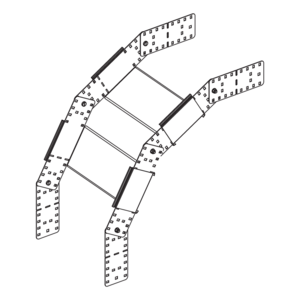

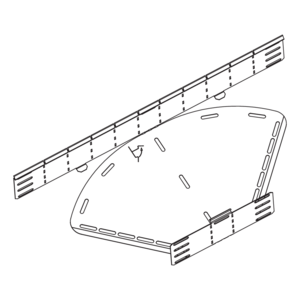

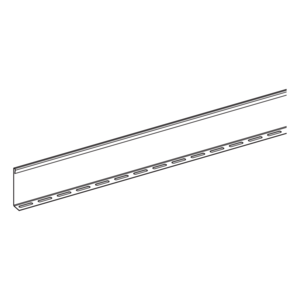

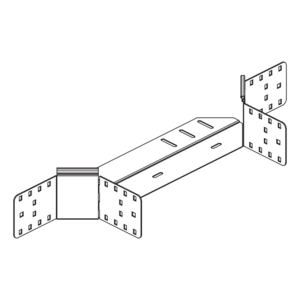

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

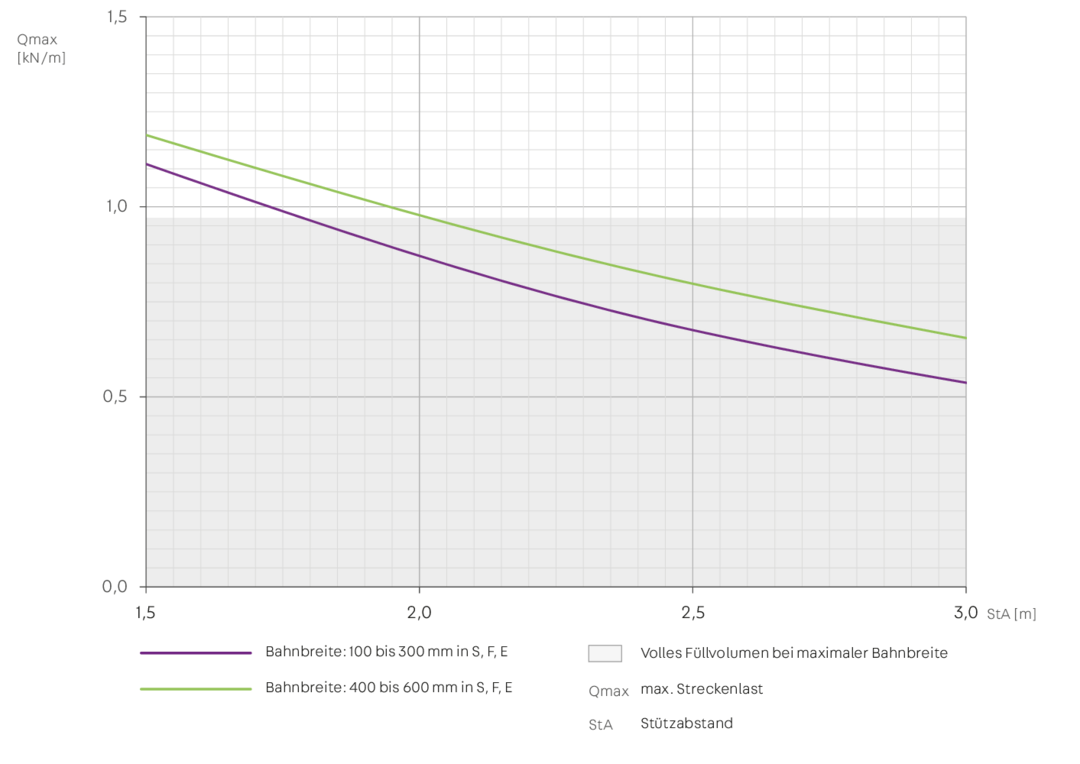

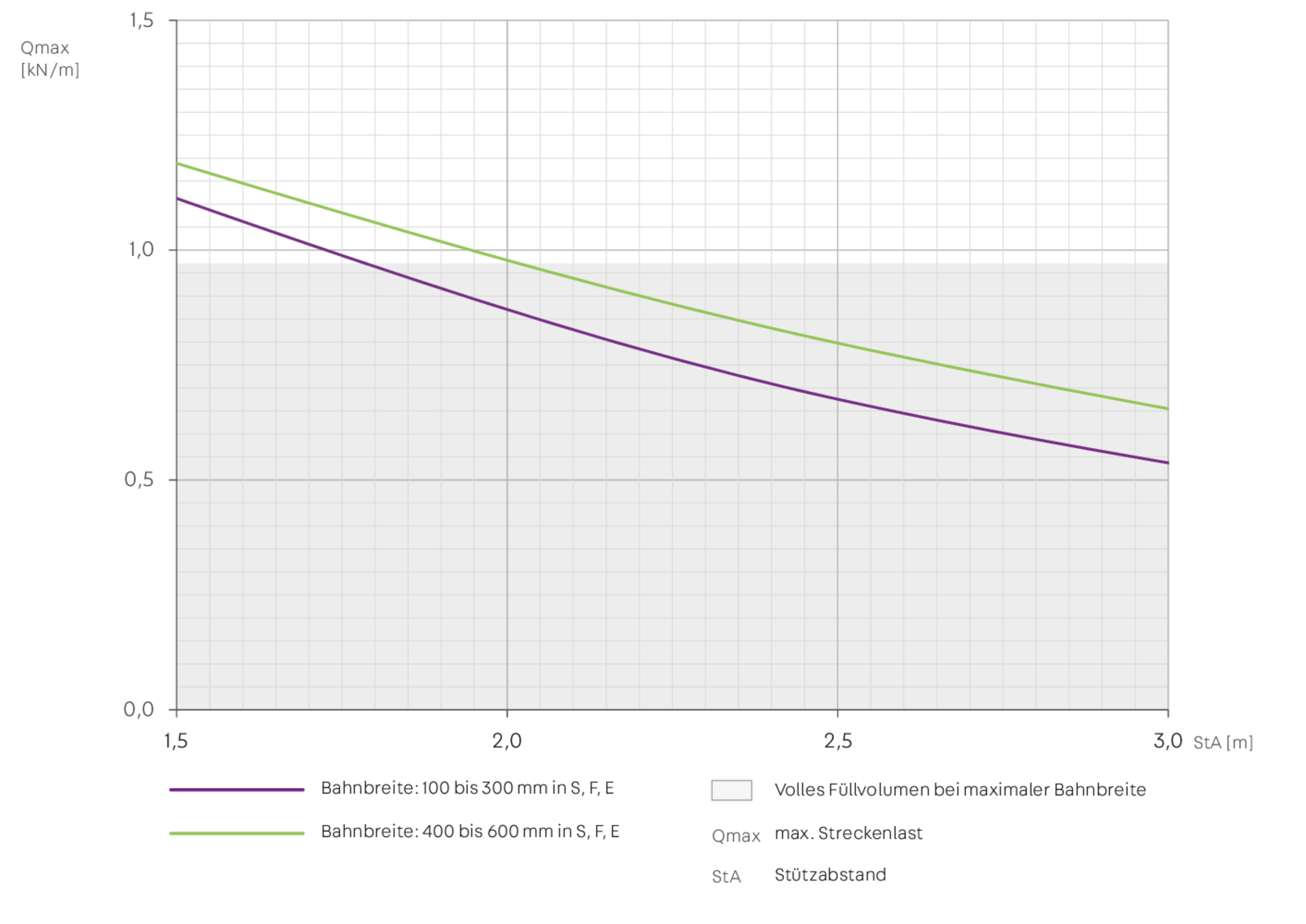

Belastungsdiagramm

Inklusivzubehör
