JB M16

Hakenkopfschraube

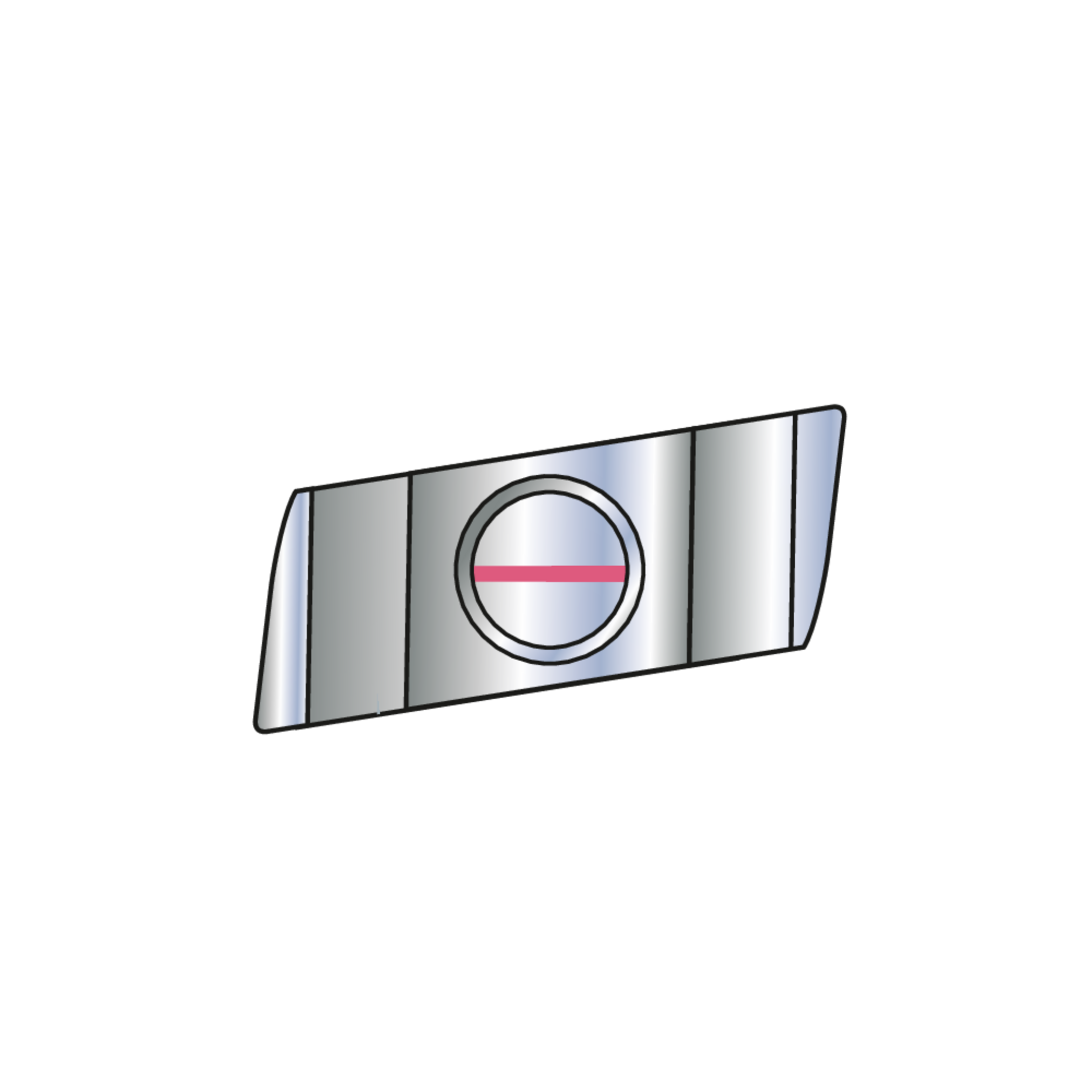

JB M16 besitzen die Europäische Technische Bewertung ETA-09/0338. Sie finden ihre Anwendung bei der Befestigung von Anschlusskonstruktionen an Anker- und Montageschienen W 55/42, W 53/34, K 53/34, W 50+, K 50/40, W 50/30, K 50/30 und K 48/26. Die Schrauben sind durch eine Hakenkopfform und eine Kerbe am Schaftende gekennzeichnet. Sie werden aus feuerverzinktem Stahl, galvanisch verzinktem Stahl oder aus Edelstahl gefertigt. Die JB M16 sind in verschiedenen Längen erhältlich. Ihre Lieferung erfolgt inklusive Muttern.

Brandschutz
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr.1.4462

Artikel

L

Länge

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JB1650 FA-70
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.209 kg
    Mehr Informationen
  • JB1680 FA-70
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.249 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

L

Länge

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JB1640 8.8 FV
    JORDAHL Schraube JB M16x40
    Länge
    40 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.207 kg
    Mehr Informationen
  • JB1640 FV
    JORDAHL Schraube JB M16x40
    Länge
    40 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.207 kg
    Mehr Informationen
  • JB1650 8.8 FV
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen
  • JB1650 FV
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.221 kg
    Mehr Informationen
  • JB1660 8.8 FV
    JORDAHL Schraube JB M16x60
    Länge
    60 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.234 kg
    Mehr Informationen
  • JB1660 FV
    JORDAHL Schraube JB M16x60
    Länge
    60 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.234 kg
    Mehr Informationen
  • JB1680 8.8 FV
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.210 kg
    Mehr Informationen
  • JB1680 FV
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • JB16100 8.8 FV
    JORDAHL Schraube JB M16x100
    Länge
    100 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.287 kg
    Mehr Informationen
  • JB16100 FV
    JORDAHL Schraube JB M16x100
    Länge
    100 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.287 kg
    Mehr Informationen
  • JB16125 8.8 FV
    JORDAHL Schraube JB M16x125
    Länge
    125 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.320 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

L

Länge

Festigkeitsklasse

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JB1630 GV
    JORDAHL Schraube JB M16x30
    Länge
    30 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.180 kg
    Mehr Informationen
  • JB1640 8.8 GV
    JORDAHL Schraube JB M16x40
    Länge
    40 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.193 kg
    Mehr Informationen
  • JB1640 GV
    JORDAHL Schraube JB M16x40
    Länge
    40 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.193 kg
    Mehr Informationen
  • JB1650 8.8 GV
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.206 kg
    Mehr Informationen
  • JB1650 GV
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.206 kg
    Mehr Informationen
  • JB1660 8.8 GV
    JORDAHL Schraube JB M16x60
    Länge
    60 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.220 kg
    Mehr Informationen
  • JB1660 GV
    JORDAHL Schraube JB M16x60
    Länge
    60 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.181 kg
    Mehr Informationen
  • JB1680 GV
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.209 kg
    Mehr Informationen
  • JB1680 8.8 GV
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.246 kg
    Mehr Informationen
  • JB16100 8.8 GV
    JORDAHL Schraube JB M16x100
    Länge
    100 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.273 kg
    Mehr Informationen
  • JB16100 GV
    JORDAHL Schraube JB M16x100
    Länge
    100 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.273 kg
    Mehr Informationen
  • JB16125 GV
    JORDAHL Schraube JB M16x125
    Länge
    125 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.306 kg
    Mehr Informationen
  • JB16125 8.8 GV
    JORDAHL Schraube JB M16x125
    Länge
    125 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.306 kg
    Mehr Informationen
  • JB16150 GV
    JORDAHL Schraube JB M16x150
    Länge
    150 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.339 kg
    Mehr Informationen
  • JB16200 GV
    JORDAHL Schraube JB M16x200
    Länge
    200 mm
    Festigkeitsklasse
    4.6
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.406 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

L

Länge

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JB1630 A4
    JORDAHL Schraube JB M16x30
    Länge
    30 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.183 kg
    Mehr Informationen
  • JB1640 A4
    JORDAHL Schraube JB M16x40
    Länge
    40 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.196 kg
    Mehr Informationen
  • JB1650 A4
    JORDAHL Schraube JB M16x50
    Länge
    50 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.209 kg
    Mehr Informationen
  • JB1660 A4
    JORDAHL Schraube JB M16x60
    Länge
    60 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.222 kg
    Mehr Informationen
  • JB1680 A4
    JORDAHL Schraube JB M16x80
    Länge
    80 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.249 kg
    Mehr Informationen
  • JB16125 A4
    JORDAHL Schraube JB M16x125
    Länge
    125 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.309 kg
    Mehr Informationen
  • JB16150 A4
    JORDAHL Schraube JB M16x150
    Länge
    150 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.342 kg
    Mehr Informationen
  • JB16200 A4
    JORDAHL Schraube JB M16x200
    Länge
    200 mm
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.409 kg
    Mehr Informationen

Details

  • Brandschutz
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
