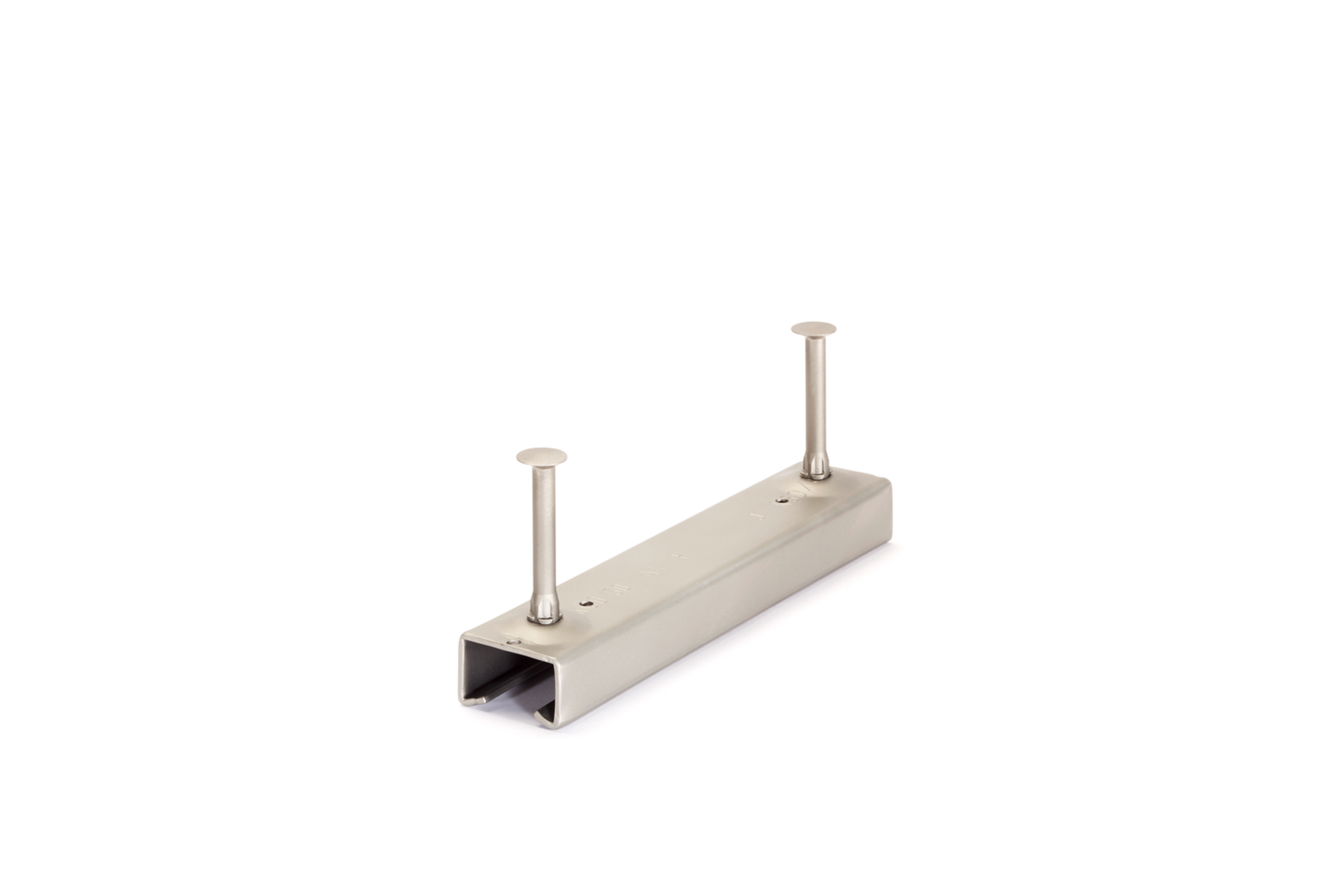

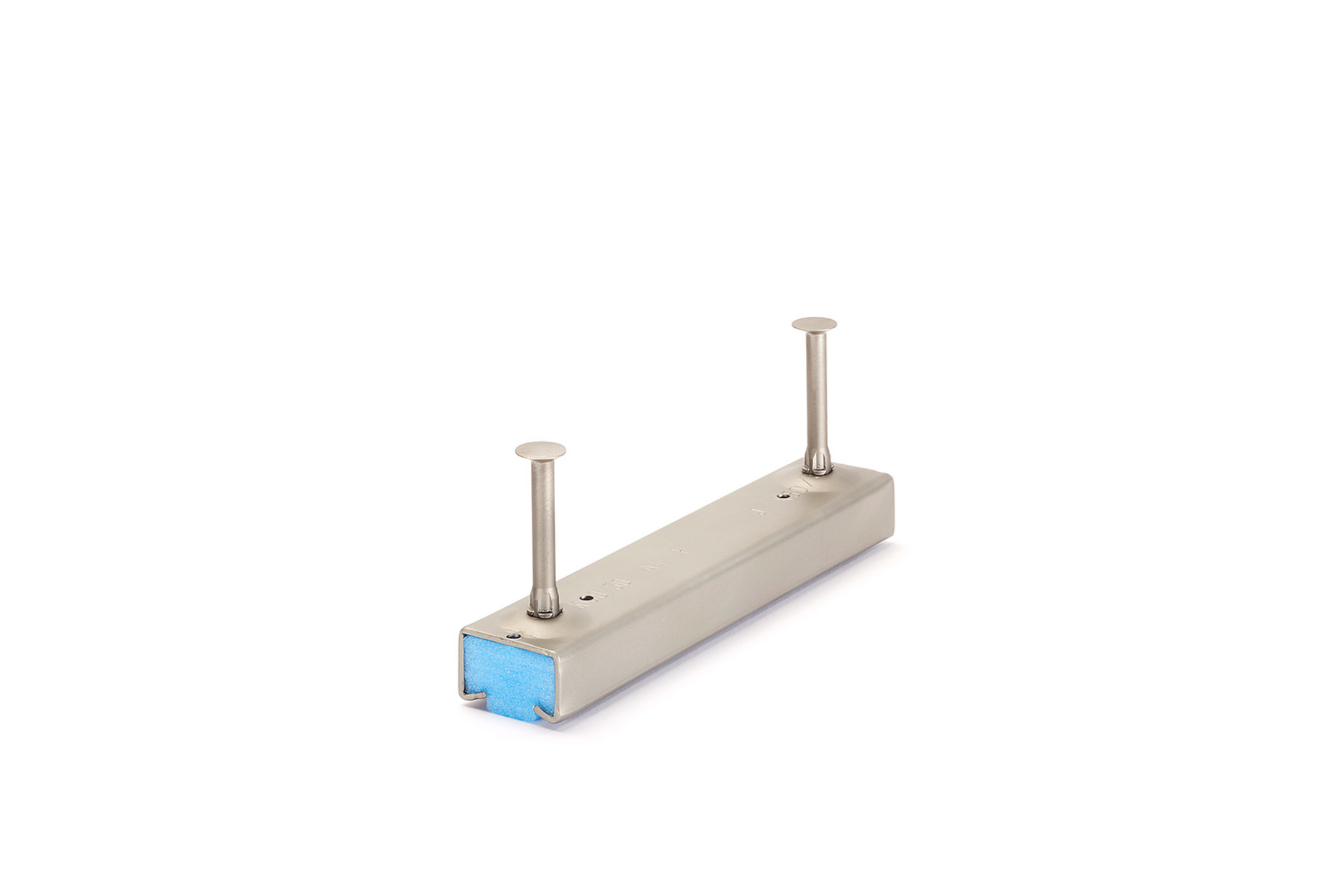

JTA K 50/30

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

Die Ankerschiene JTA K 50/30 ist europaweit zugelassen mit ETA-09/0338. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JB M10 - JB M20 gepaart. Die Profilbreite beträgt 50 mm, die Profilhöhe 30 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAK5030-0150-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.550 kg
    Mehr Informationen
  • JTAK5030-0200-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.808 kg
    Mehr Informationen
  • JTAK5030-0250-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.974 kg
    Mehr Informationen
  • JTAK5030-0300-3A-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.213 kg
    Mehr Informationen
  • JTAK5030-0300-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.140 kg
    Mehr Informationen
  • JTAK5030-0350-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    350 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.379 kg
    Mehr Informationen
  • JTAK5030-0400-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    400 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.544 kg
    Mehr Informationen
  • JTAK5030-0550-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    550 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.041 kg
    Mehr Informationen
  • JTAK5030-0800-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    800 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.943 kg
    Mehr Informationen
  • JTAK5030-1050-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    1050 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    3.460 kg
    Mehr Informationen
  • JTAK5030-3000-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    3000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    10.982 kg
    Mehr Informationen
  • JTAK5030-6000-FVKCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    6000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    3.619 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAK5030-0150-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.553 kg
    Mehr Informationen
  • JTAK5030-0200-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.699 kg
    Mehr Informationen
  • JTAK5030-0250-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.846 kg
    Mehr Informationen
  • JTAK5030-0300-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.993 kg
    Mehr Informationen
  • JTAK5030-0350-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    350 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.190 kg
    Mehr Informationen
  • JTAK5030-0400-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    400 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.340 kg
    Mehr Informationen
  • JTAK5030-0550-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    550 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.780 kg
    Mehr Informationen
  • JTAK5030-0800-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    800 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.570 kg
    Mehr Informationen
  • JTAK5030-1050-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    1050 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    3.362 kg
    Mehr Informationen
  • JTAK5030-3000-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    3000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    9.540 kg
    Mehr Informationen
  • JTAK5030-6000-A4KCE
    JORDAHL Ankerschiene K50/30
    Einbauhöhe
    100 mm
    Profilhöhe
    30 mm
    Profilbreite
    50 mm
    Länge
    6000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    3.168 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en
  • EXPERT Software Ankerschienen

    EXPERT Software Ankerschienen

    ZIP, 186 MB

    de en

  • Montageanleitung Ankerschienen JTA

    Montageanleitung

    PDF, 1 MB

    de en

  • Zuschnitt von Ankerschienen JTA und JXA

    Erklärung

    PDF, 120 KB

    de en

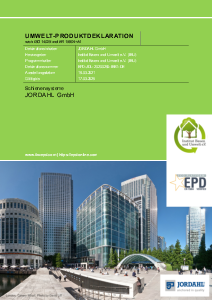

  • EPD Umweltproduktdeklaration Schienensysteme

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung Ankerschienen JTA, JZA, JXA und JXA-PC

    Erklärung

    PDF, 28 KB

    de en

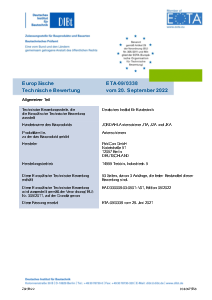

  • ETA 09/0338 Ankerschienen JTA, JZA, JXA und JXA-PC

    Zulassung

    PDF, 2 MB

    de en

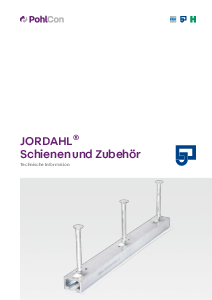

  • Technische Information Schienen und Zubehör
