JTA W 50+

Ankerschiene, warmgewalzt, mit Rund- oder I-Anker

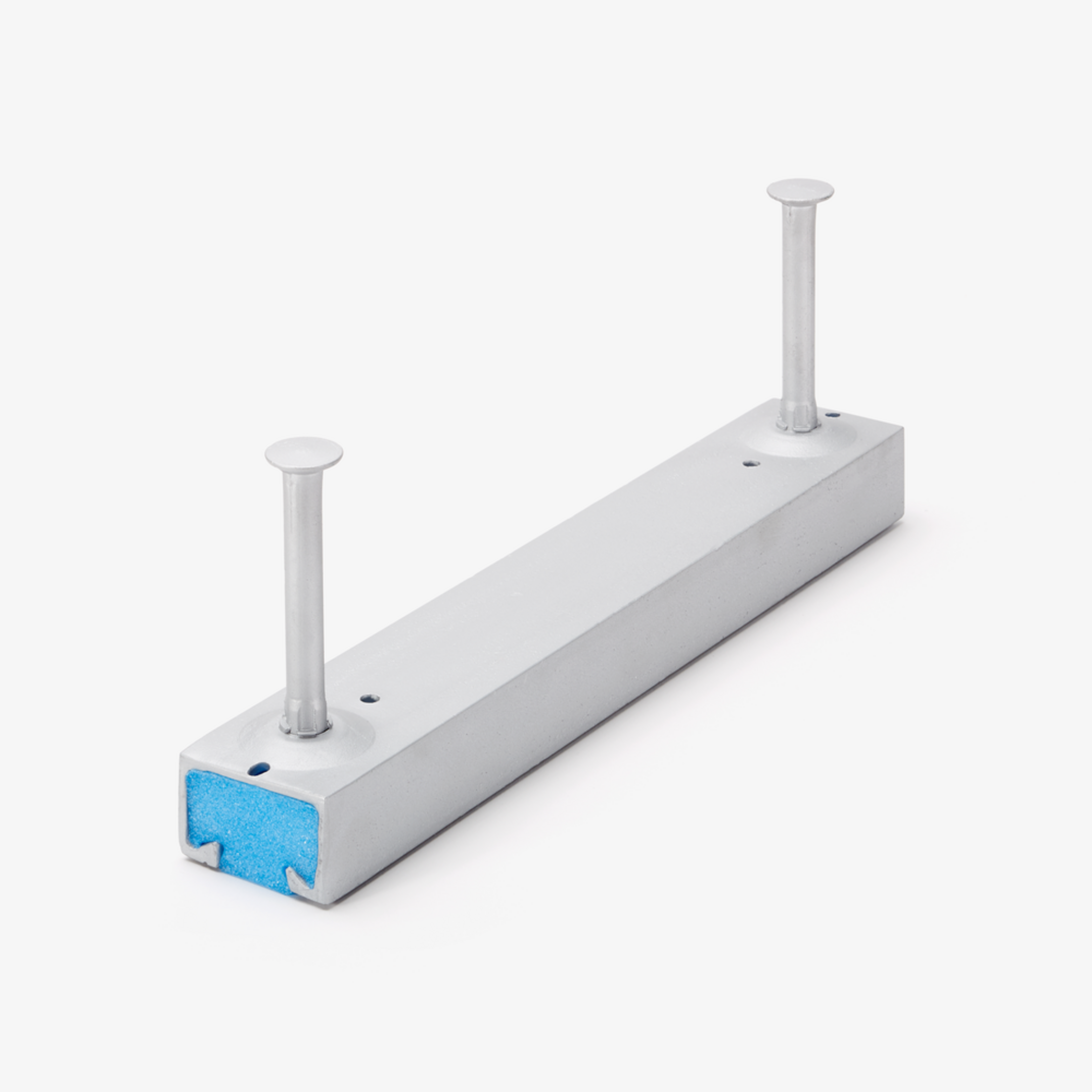

Die Ankerschiene JTA W 50+ ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JB M10 - JB M20 gepaart. Die Profilbreite beträgt 50 mm, die Profilhöhe 30 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JTAW50+0150-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    150 mm
    2.75 mm
    2 Stk
    0.688 kg
  • JTAW50+0200-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    200 mm
    2.75 mm
    2 Stk
    0.866 kg
  • JTAW50+0250-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    250 mm
    2.75 mm
    2 Stk
    1.044 kg
  • JTAW50+0300-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    300 mm
    2.75 mm
    2 Stk
    1.232 kg
  • JTAW50+0350-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    350 mm
    2.75 mm
    3 Stk
    1.489 kg
  • JTAW50+0400-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    400 mm
    2.75 mm
    3 Stk
    1.655 kg
  • JTAW50+0550-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    550 mm
    2.75 mm
    3 Stk
    2.188 kg
  • JTAW50+0800-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    800 mm
    2.75 mm
    4 Stk
    3.154 kg
  • JTAW50+1050-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    1050 mm
    2.75 mm
    5 Stk
    4.121 kg
  • JTAW50+3000-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    3000 mm
    2.75 mm
    13 Stk
    11.675 kg
  • JTAW50+6000-FVKCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    6000 mm
    2.75 mm
    25 Stk
    3.914 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JTAW50+0150-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    150 mm
    2.75 mm
    2 Stk
    0.638 kg
  • JTAW50+0200-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    200 mm
    2.75 mm
    2 Stk
    0.803 kg
  • JTAW50+0250-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    250 mm
    2.75 mm
    2 Stk
    0.967 kg
  • JTAW50+0300-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    300 mm
    2.75 mm
    2 Stk
    1.132 kg
  • JTAW50+0350-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    350 mm
    2.75 mm
    3 Stk
    1.370 kg
  • JTAW50+0400-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    400 mm
    2.75 mm
    3 Stk
    1.533 kg
  • JTAW50+0550-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    550 mm
    2.75 mm
    3 Stk
    2.027 kg
  • JTAW50+6000-A4KCE
    JORDAHL Ankerschiene W50+
    115 mm
    30 mm
    50 mm
    6000 mm
    2.75 mm
    25 Stk
    3.593 kg
