JTA W 55/42

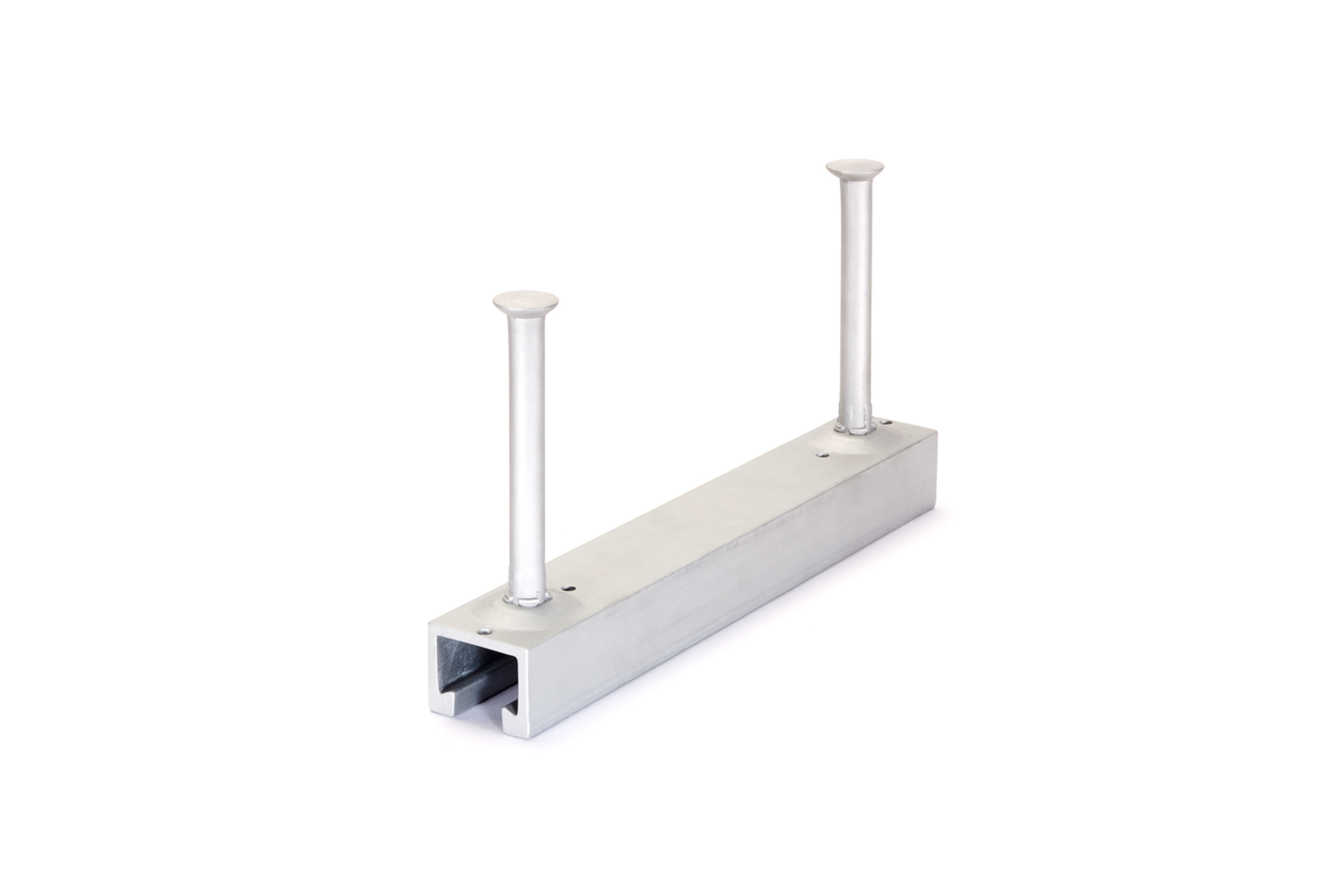

Ankerschiene, warmgewalzt, mit Rund- oder I-Anker

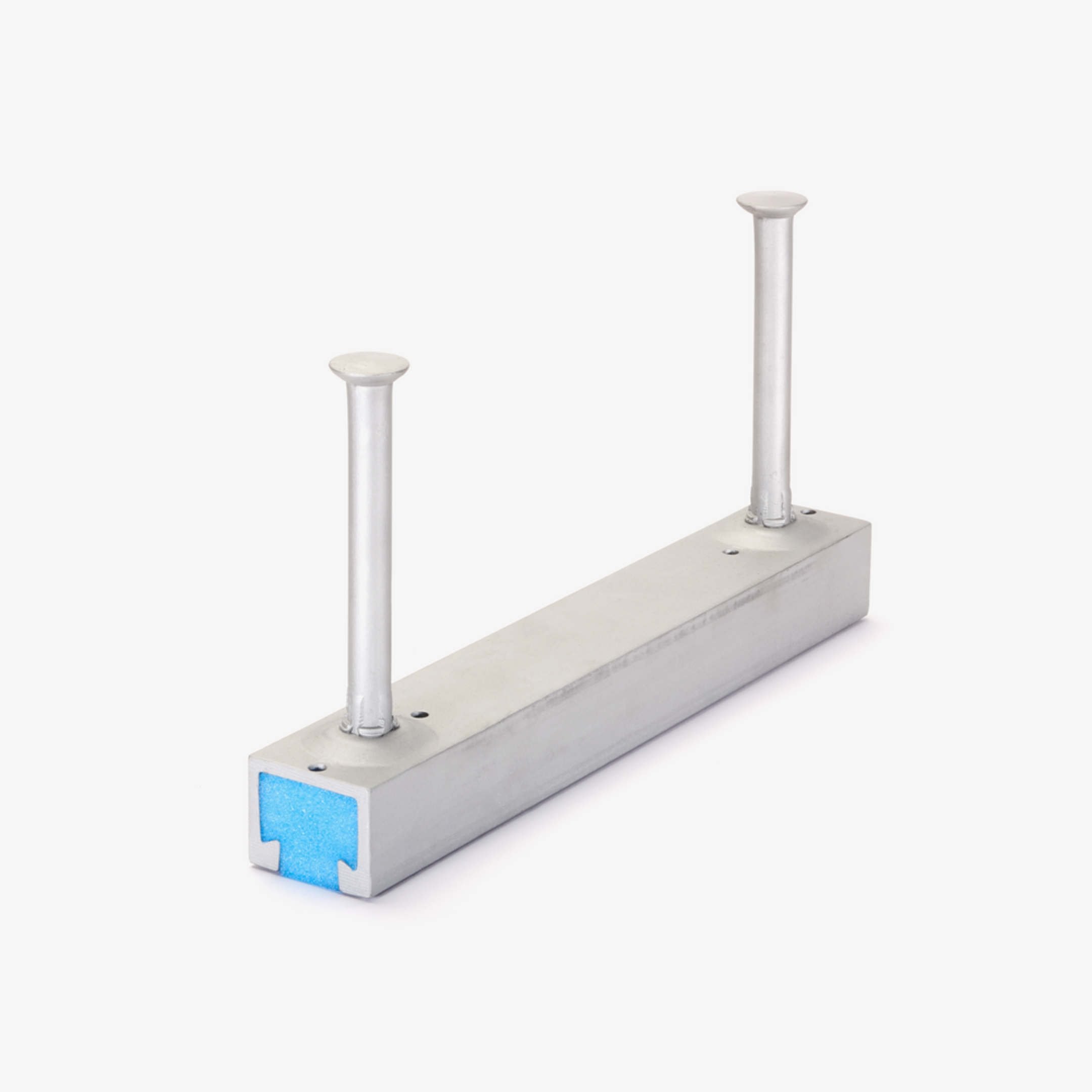

Die Ankerschiene JTA W 55/42 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JB M16 - JB M24 gepaart. Die Profilbreite beträgt 55 mm, die Profilhöhe 42 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAW5542-0150-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    150 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.705 kg
    Mehr Informationen
  • JTAW5542-0200-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    200 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    2.077 kg
    Mehr Informationen
  • JTAW5542-0250-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    250 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    2.448 kg
    Mehr Informationen
  • JTAW5542-0300-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    300 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    2.820 kg
    Mehr Informationen
  • JTAW5542-0350-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    350 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    3.191 kg
    Mehr Informationen
  • JTAW5542-0400-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    400 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    3.859 kg
    Mehr Informationen
  • JTAW5542-0550-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    550 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    4.973 kg
    Mehr Informationen
  • JTAW5542-6000-FVKCE
    JORDAHL Ankerschiene W55/42
    Einbauhöhe
    190 mm
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    21 Stk
    Gewicht je Lagermengeneinheit
    8.466 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en
  • EXPERT Software Ankerschienen

    EXPERT Software Ankerschienen

    ZIP, 186 MB

    de en

  • Montageanleitung Ankerschienen JTA

    Montageanleitung

    PDF, 1 MB

    de en

  • Zuschnitt von Ankerschienen JTA und JXA

    Erklärung

    PDF, 120 KB

    de en

  • EPD Umweltproduktdeklaration Schienensysteme

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung Ankerschienen JTA, JZA, JXA und JXA-PC

    Erklärung

    PDF, 28 KB

    de en

  • ETA 09/0338 Ankerschienen JTA, JZA, JXA und JXA-PC

    Zulassung

    PDF, 2 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

  • Ankerschienen für den Neubau

    Kompaktübersicht

    PDF, 796 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Ankerschienen JTA (IFC)

    BIM Daten Ankerschienen JTA (IFC)

    ZIP, 2 MB

    de en
  • CAD Details Ankerschienen JTA

    CAD Details Ankerschienen JTA

    ZIP, 19 MB

    de en
  • BIM Daten Gebogene Ankerschienen JTA

    BIM Daten Gebogene Ankerschienen JTA

    ZIP, 715 KB

    de en
  • BIM Daten Ankerschienen JTA

    BIM Daten Ankerschienen JTA

    ZIP, 15 MB

    de en
