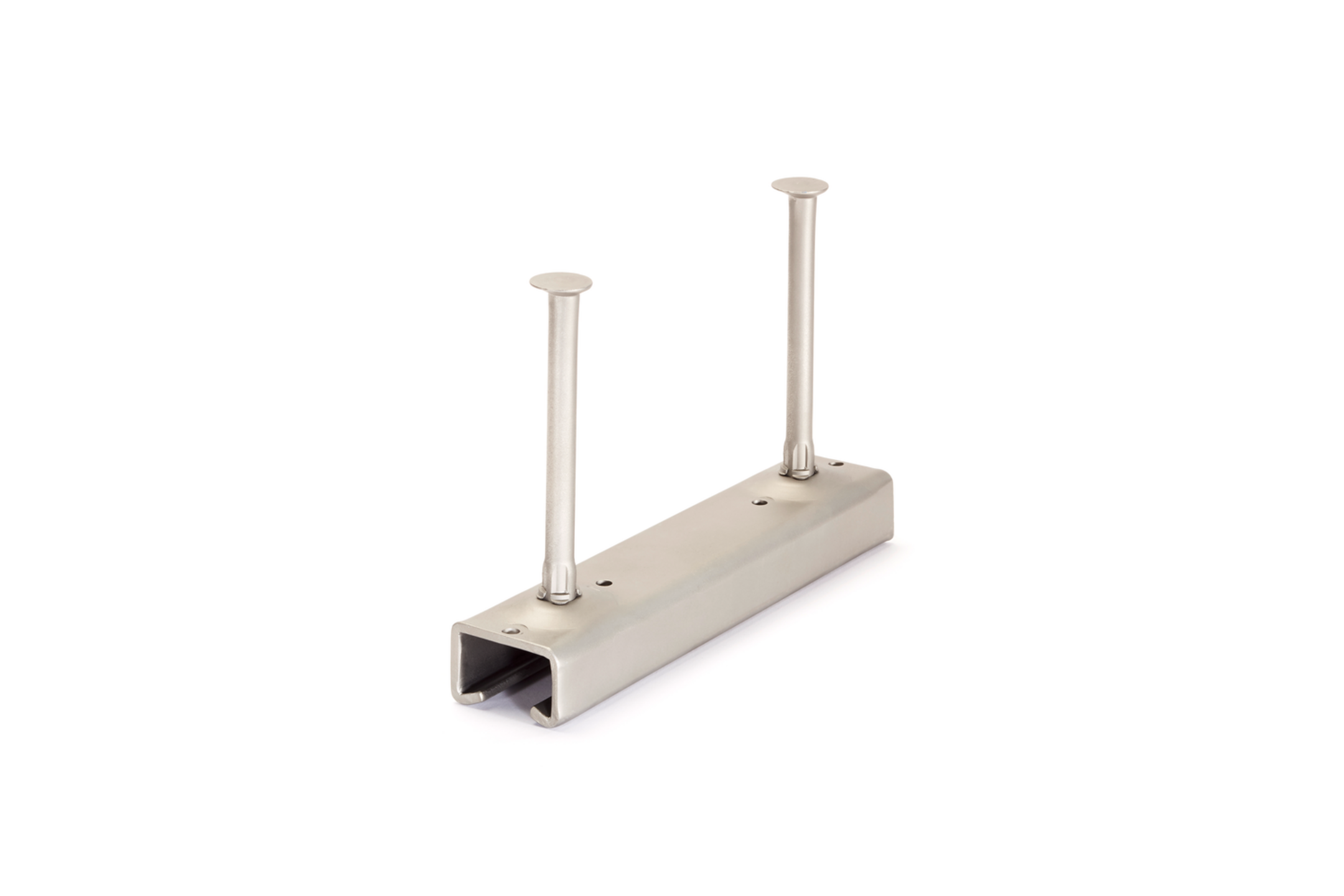

JTA K 53/34

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

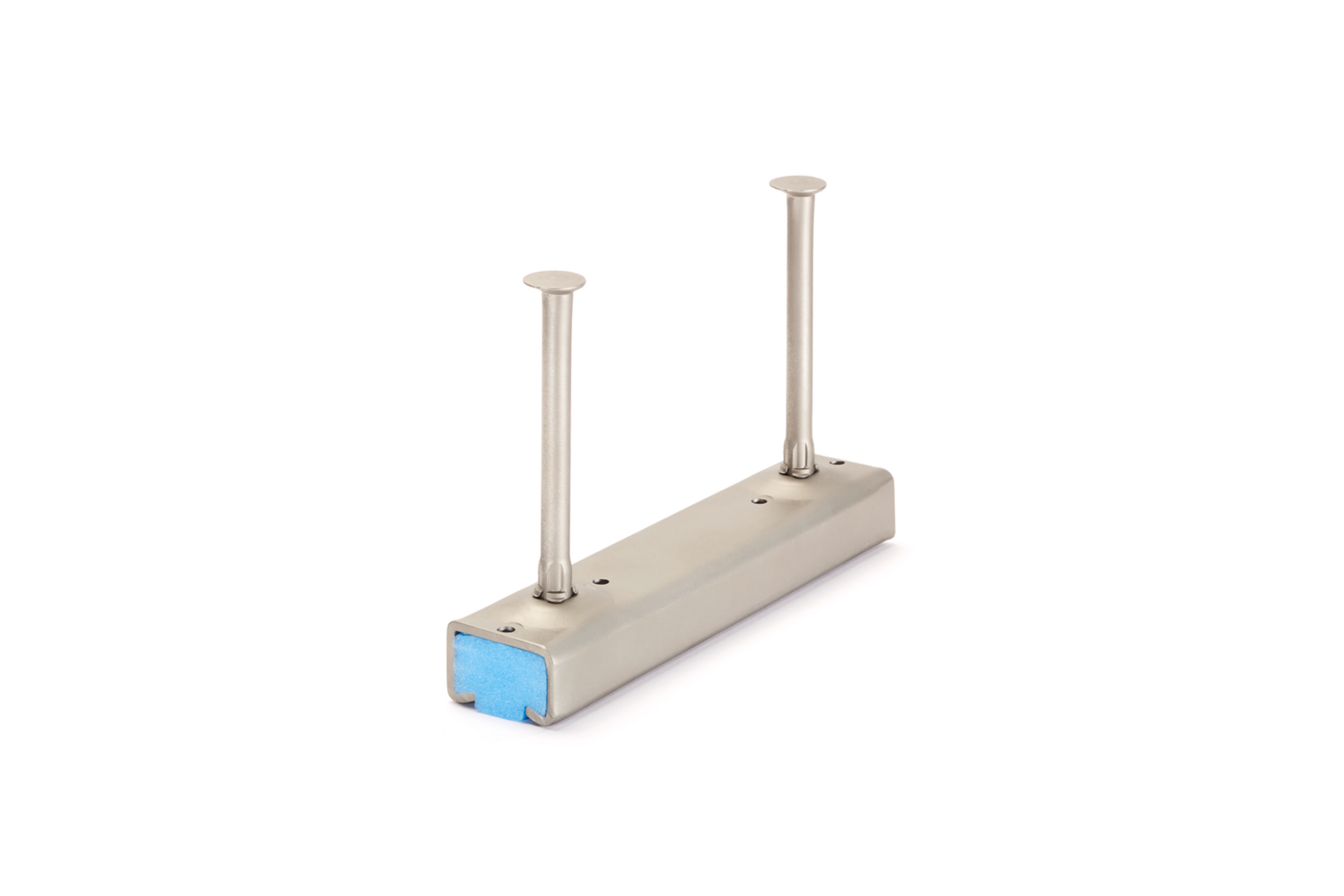

Die Ankerschiene JTA K 53/34 ist europaweit zugelassen mit ETA-09/0338. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JB M10 - JB M20 gepaart. Die Profilbreite beträgt 53 mm, die Profilhöhe 34 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAK5334-0150-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    150 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.065 kg
    Mehr Informationen
  • JTAK5334-0200-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    200 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.312 kg
    Mehr Informationen
  • JTAK5334-0250-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    250 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.559 kg
    Mehr Informationen
  • JTAK5334-0300-3A-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    300 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.968 kg
    Mehr Informationen
  • JTAK5334-0300-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    300 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.805 kg
    Mehr Informationen
  • JTAK5334-0350-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    350 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.215 kg
    Mehr Informationen
  • JTAK5334-0400-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    400 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.462 kg
    Mehr Informationen
  • JTAK5334-0550-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    550 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    3.202 kg
    Mehr Informationen
  • JTAK5334-0800-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    800 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    4.598 kg
    Mehr Informationen
  • JTAK5334-1050-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    1050 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    5.995 kg
    Mehr Informationen
  • JTAK5334-3000-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    3000 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    16.920 kg
    Mehr Informationen
  • JTAK5334-6000-FVKCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    6000 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    5.613 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAK5334-0150-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    150 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.939 kg
    Mehr Informationen
  • JTAK5334-0200-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    200 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.170 kg
    Mehr Informationen
  • JTAK5334-0250-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    250 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.400 kg
    Mehr Informationen
  • JTAK5334-0300-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    300 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.630 kg
    Mehr Informationen
  • JTAK5334-0350-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    350 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.980 kg
    Mehr Informationen
  • JTAK5334-0400-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    400 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.210 kg
    Mehr Informationen
  • JTAK5334-0550-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    550 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.900 kg
    Mehr Informationen
  • JTAK5334-0800-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    800 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    4.170 kg
    Mehr Informationen
  • JTAK5334-1050-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    1050 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    5.440 kg
    Mehr Informationen
  • JTAK5334-3000-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    3000 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    15.370 kg
    Mehr Informationen
  • JTAK5334-6000-A4KCE
    JORDAHL Ankerschiene K53/34
    Einbauhöhe
    170 mm
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    6000 mm
    Materialstärke
    4.5 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    5.101 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338
