JM W 55/42

Montageschiene, warmgewalzt

Die Montageschiene JM W 55/42 ist europaweit zugelassen mit ETA-15/0386. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Die Montageschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 54,4 kN und der Querkraft (VRd) von 54 kN. Sie ist in der Gesamtlänge von 6000 mm lieferbar und wird mit den Schrauben JB M10 - JB M24 gepaart. Ihre Profilbreite beträgt 55 mm, die Profilhöhe 42 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-15/0386
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • JMW5542 R-6000
    JORDAHL Montageschiene W55/42
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Querschnittsfläche
    8.606 cm2
    Gewicht je Lagermengeneinheit
    40.673 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • JMW5542 FV-6000
    JORDAHL Montageschiene W55/42
    Profilhöhe
    42 mm
    Profilbreite
    55 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Querschnittsfläche
    8.606 cm2
    Gewicht je Lagermengeneinheit
    44.700 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-15/0386
  • Europaweit zugelassen mit ETA-15/0386
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    • de

    • en

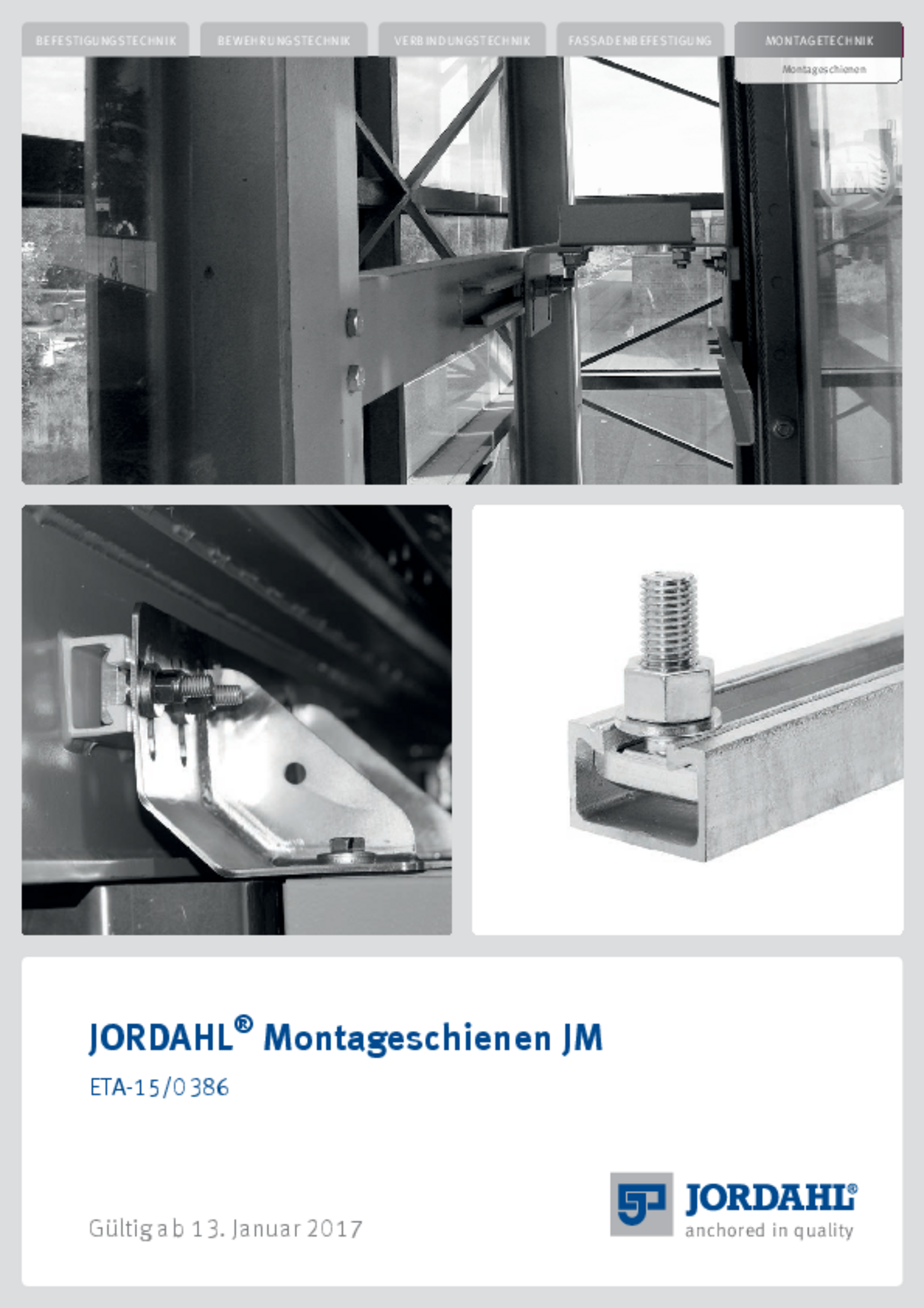

    Technische Information Schienen und Zubehör

    Technische Information

    • de

    • en

    Leistungserklärung Montageschienen JM

    Erklärung

    • de

    • en

BIM- und CAD-Daten

    CAD Details Montageschienen JM

    • de

    • en

    BIM Daten Montageschienen JM

    • de

    • en
