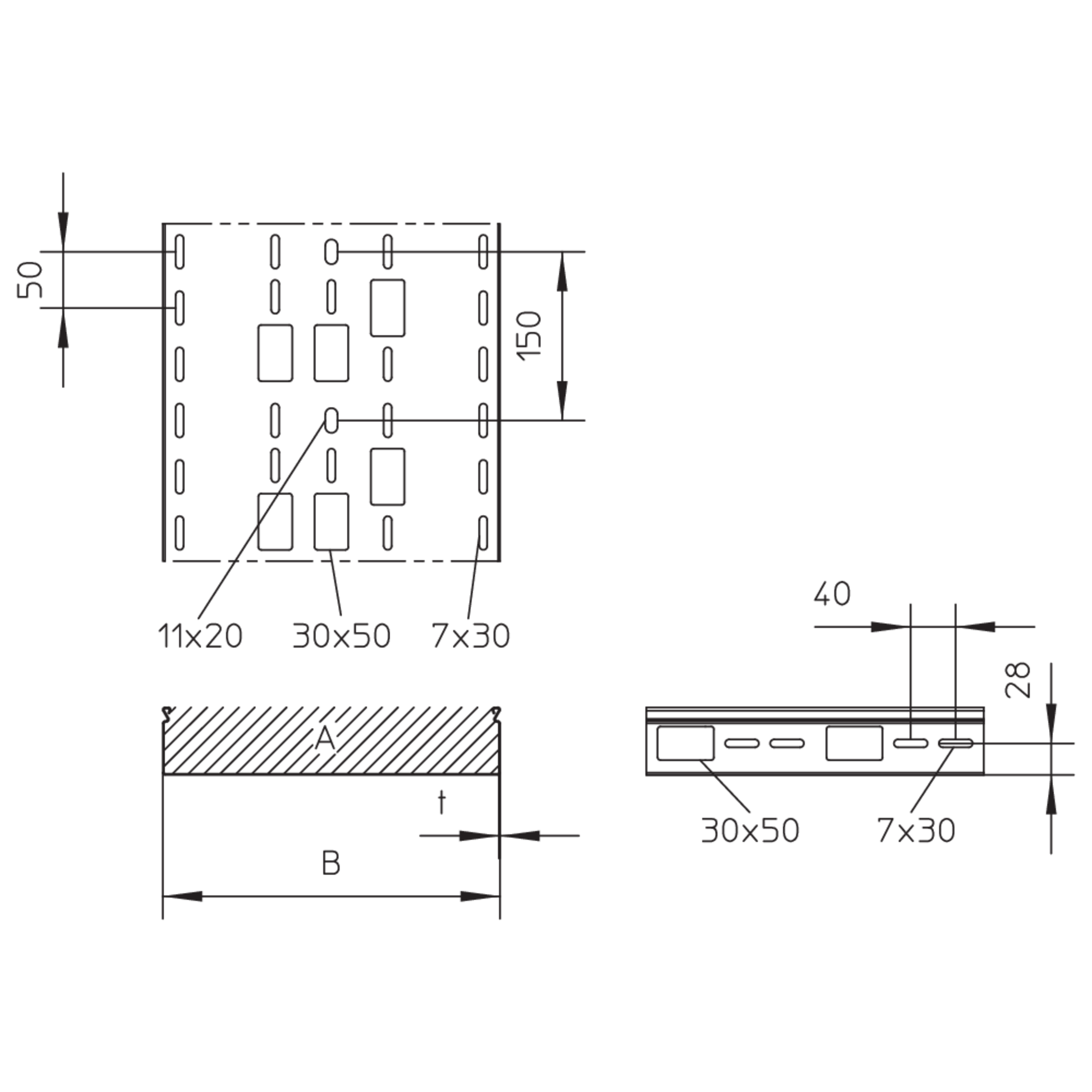

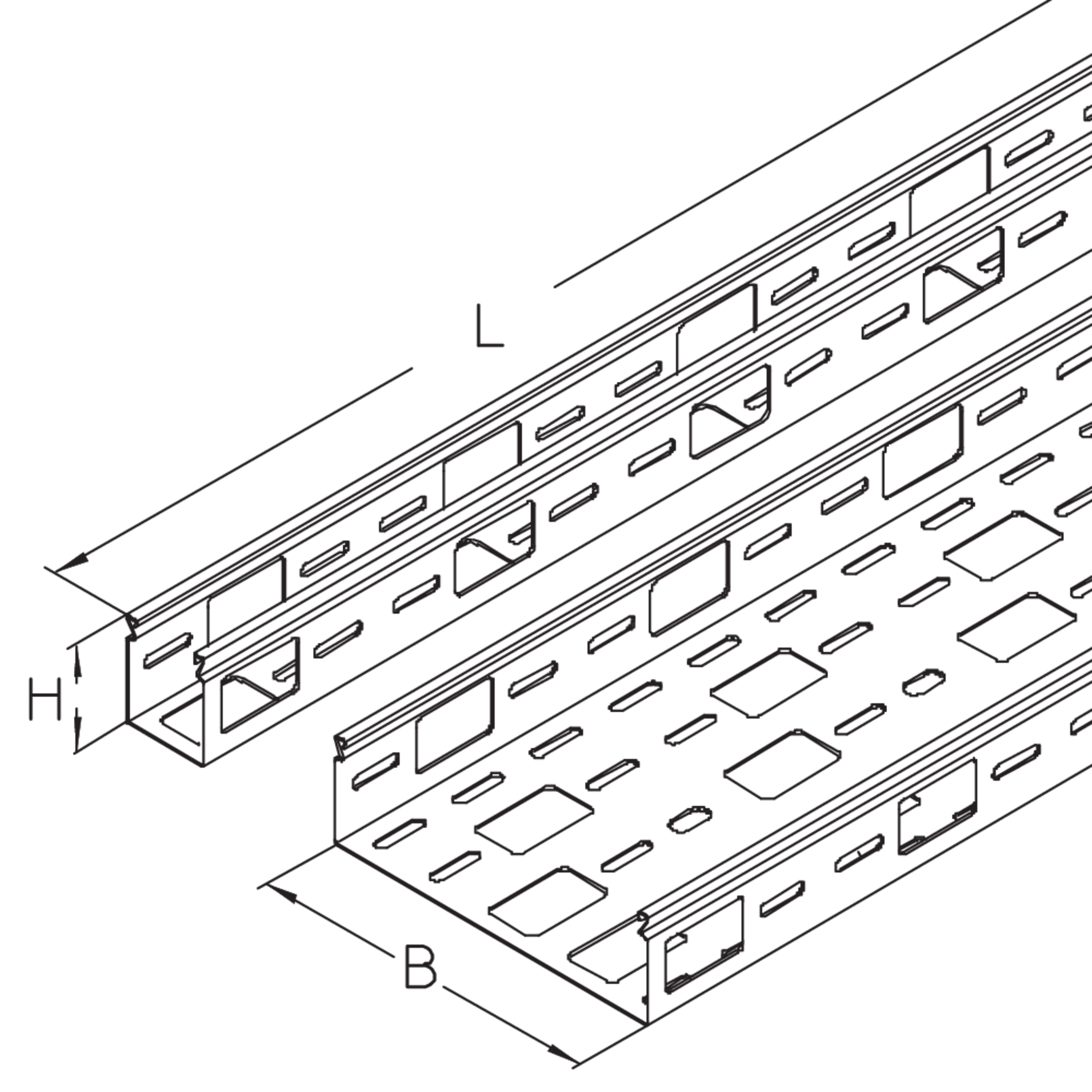

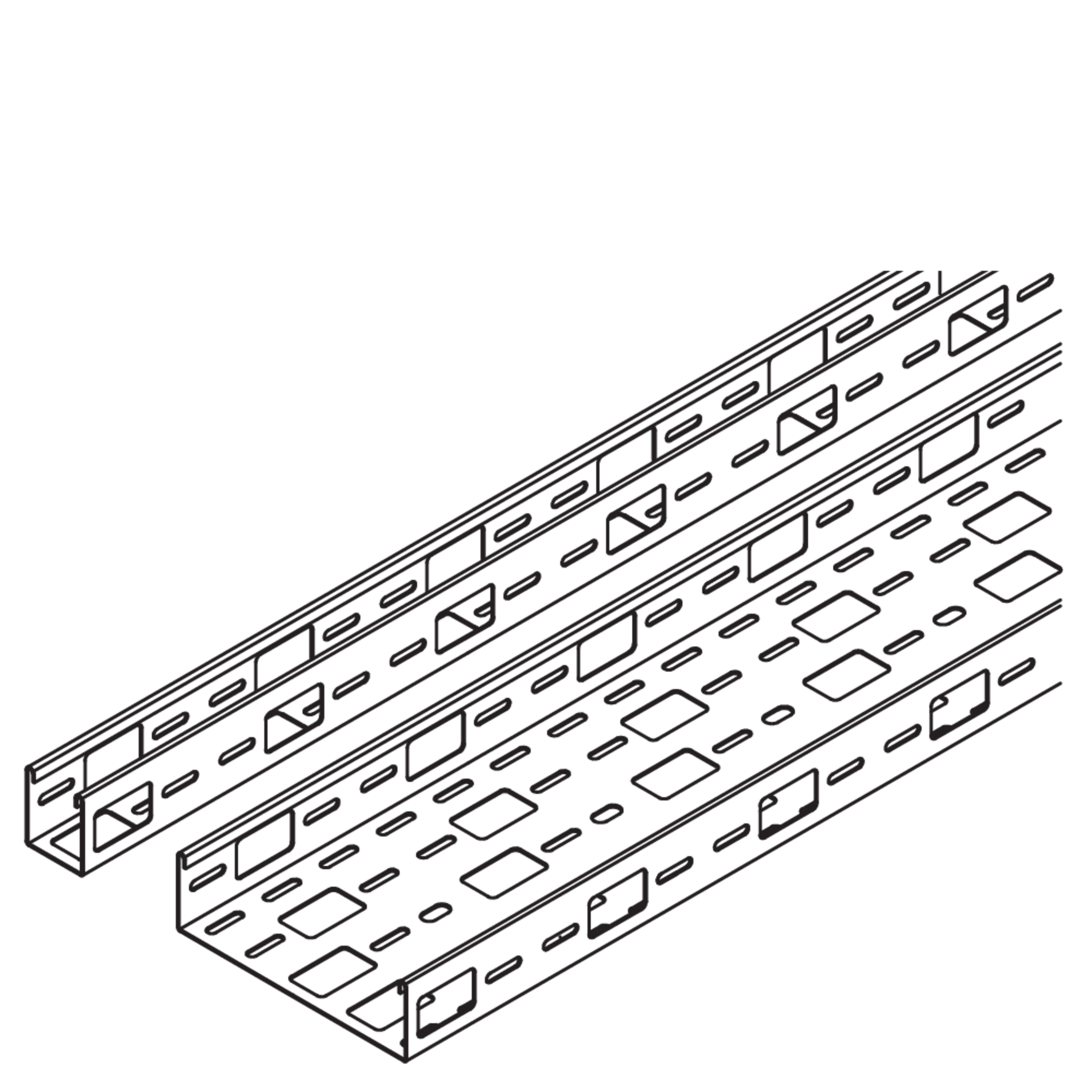

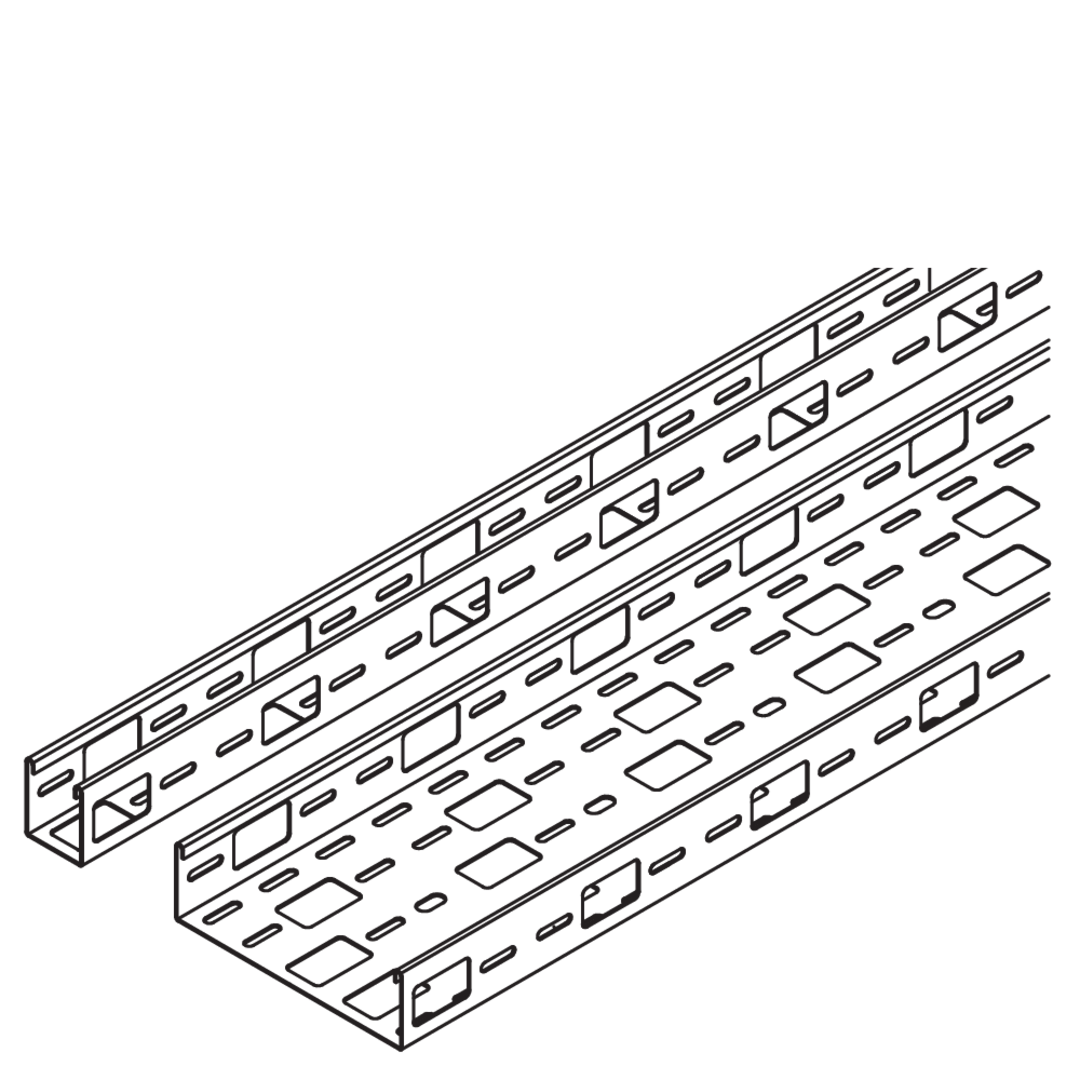

RI 60

Installationsrinne, gelocht, Höhe = 60 mm

Die Installationskabelrinnen RI 60 haben eine Seitenhöhe von 60 mm und sind in Bahnbreiten von 50 bis 300 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

RI 60-05S
Installationsrinne, gelocht
Höhe
60 mm
Breite
50 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.04 kN/m
Querschnittsfläche
28 cm²
Gewicht je Lagermengeneinheit
3.600 kg
Mehr Informationen
RI 60-10S
Installationsrinne, gelocht
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.09 kN/m
Querschnittsfläche
58 cm²
Gewicht je Lagermengeneinheit
4.635 kg
Mehr Informationen
RI 60-15S
Installationsrinne, gelocht
Höhe
60 mm
Breite
150 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.13 kN/m
Querschnittsfläche
118 cm²
Gewicht je Lagermengeneinheit
5.600 kg
Mehr Informationen
RI 60-20S
Installationsrinne, gelocht
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.17 kN/m
Querschnittsfläche
178 cm²
Gewicht je Lagermengeneinheit
6.200 kg
Mehr Informationen
RI 60-30S
Installationsrinne, gelocht
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.26 kN/m
Querschnittsfläche
238 cm²
Gewicht je Lagermengeneinheit
8.700 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

RI 60-05F
Installationsrinne, gelocht
Höhe
60 mm
Breite
50 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.04 kN/m
Querschnittsfläche
28 cm²
Gewicht je Lagermengeneinheit
3.790 kg
Mehr Informationen
RI 60-10F
Installationsrinne, gelocht
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.09 kN/m
Querschnittsfläche
58 cm²
Gewicht je Lagermengeneinheit
4.850 kg
Mehr Informationen
RI 60-15F
Installationsrinne, gelocht
Höhe
60 mm
Breite
150 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.13 kN/m
Querschnittsfläche
118 cm²
Gewicht je Lagermengeneinheit
6.150 kg
Mehr Informationen
RI 60-20F
Installationsrinne, gelocht
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.17 kN/m
Querschnittsfläche
178 cm²
Gewicht je Lagermengeneinheit
6.780 kg
Mehr Informationen
RI 60-30F
Installationsrinne, gelocht
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.26 kN/m
Querschnittsfläche
238 cm²
Gewicht je Lagermengeneinheit
9.250 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

RI 60-05E
Installationsrinne, gelocht
Höhe
60 mm
Breite
50 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.04 kN/m
Querschnittsfläche
28 cm²
Gewicht je Lagermengeneinheit
3.486 kg
Mehr Informationen
RI 60-10E
Installationsrinne, gelocht
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.09 kN/m
Querschnittsfläche
58 cm²
Gewicht je Lagermengeneinheit
4.510 kg
Mehr Informationen
RI 60-15E
Installationsrinne, gelocht
Höhe
60 mm
Breite
150 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.13 kN/m
Querschnittsfläche
118 cm²
Gewicht je Lagermengeneinheit
5.780 kg
Mehr Informationen
RI 60-20E
Installationsrinne, gelocht
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.17 kN/m
Querschnittsfläche
178 cm²
Gewicht je Lagermengeneinheit
6.200 kg
Mehr Informationen
RI 60-30E
Installationsrinne, gelocht
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.26 kN/m
Querschnittsfläche
238 cm²
Gewicht je Lagermengeneinheit
8.700 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

RI 60-05E4
Installationsrinne, gelocht
Höhe
60 mm
Breite
50 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.04 kN/m
Querschnittsfläche
28 cm²
Gewicht je Lagermengeneinheit
3.486 kg
Mehr Informationen
RI 60-10E4
Installationsrinne, gelocht
Höhe
60 mm
Breite
100 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.09 kN/m
Querschnittsfläche
58 cm²
Gewicht je Lagermengeneinheit
4.510 kg
Mehr Informationen
RI 60-15E4
Installationsrinne, gelocht
Höhe
60 mm
Breite
150 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.13 kN/m
Querschnittsfläche
118 cm²
Gewicht je Lagermengeneinheit
5.780 kg
Mehr Informationen
RI 60-20E4
Installationsrinne, gelocht
Höhe
60 mm
Breite
200 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.17 kN/m
Querschnittsfläche
178 cm²
Gewicht je Lagermengeneinheit
6.200 kg
Mehr Informationen
RI 60-30E4
Installationsrinne, gelocht
Höhe
60 mm
Breite
300 mm
Länge
3000 mm
Materialstärke
1.00 mm
Streckenlast Steuerkabel
0.26 kN/m
Querschnittsfläche
238 cm²
Gewicht je Lagermengeneinheit
8.700 kg
Mehr Informationen

Details

Betreten verboten
Elektr. Leitfähigkeit geprüft nach DIN EN 61537

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Heinze.de

Ausschreibungstext zu diesem Produkt

Zubehör

Downloads

de
en
Kabelrinnen - Technische Information
Technische Information
PDF
Sprache wählenSprache wählen
Kabelrinnen - Technische Information
Sprache für den Download wählen
Deutsch (2.74 MB)
Englisch (2.64 MB)

de
en
es
Kabeltragsysteme - Gesamtkatalog
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
Kabeltragsysteme - Gesamtkatalog
Sprache für den Download wählen
Deutsch (139.78 MB)
Englisch (138.29 MB)
Spanisch (Kastilisch) (138.75 MB)

de
en
es
Kabelrinnen - Montageanleitung
Montageanleitung für R, RG, RGM, RGS, RGL, RI, RIS, RD, RDR, RID, RIDR, RB, RIB, RBV, RAE, RAA, RA, RIA, RK, RVB, RR, RDS, RBD, RBDR, RIBDS, RBD45, RBVD, RBVDR, RAED, RAAD, RAADR, RAD, RADR, RIADS, RKD, RKDR, RRD, RRDR
PDF
Sprache wählenSprache wählen
Kabelrinnen - Montageanleitung
Sprache für den Download wählen
Deutsch (2.59 MB)
Englisch (2.61 MB)
Spanisch (Kastilisch) (1.75 MB)

de
Installationsrinne RI, RIS - Kompaktübersicht
Kompaktübersicht für RI, RIS, RID, RIDR, RTR, RIK, RIA, RIB, RIV, REB, RBV, RKAB
PDF (945.84 KB)
DownloadDownload

de
en
Elektrische Leitfähigkeit (RG 35/60 und RI 60)
Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1
PDF
Sprache wählenSprache wählen
Elektrische Leitfähigkeit (RG 35/60 und RI 60)
Sprache für den Download wählen
Deutsch (274.66 KB)
Englisch (274.66 KB)

Sichere Arbeitslast (RI 60)
Zertifikat, geprüft nach DIN EN 61537
PDF (466.87 KB)
DownloadDownload

de
en
Preisliste 2026 Ausbau
Gültig ab 1. Februar 2026
PDF
Sprache wählenSprache wählen
Preisliste 2026 Ausbau
Sprache für den Download wählen
Deutsch (45.28 MB)
Englisch (45.22 MB)

de
en

Preisliste 2026 Ausbau (Excel)

Gültig ab 1. Februar 2026

ZIP

Sprache wählenSprache wählen

BIM- und CAD-Daten

BIM Daten Kabelrinnen

BIM-Daten

ZIP (9.58 MB)

DownloadDownload

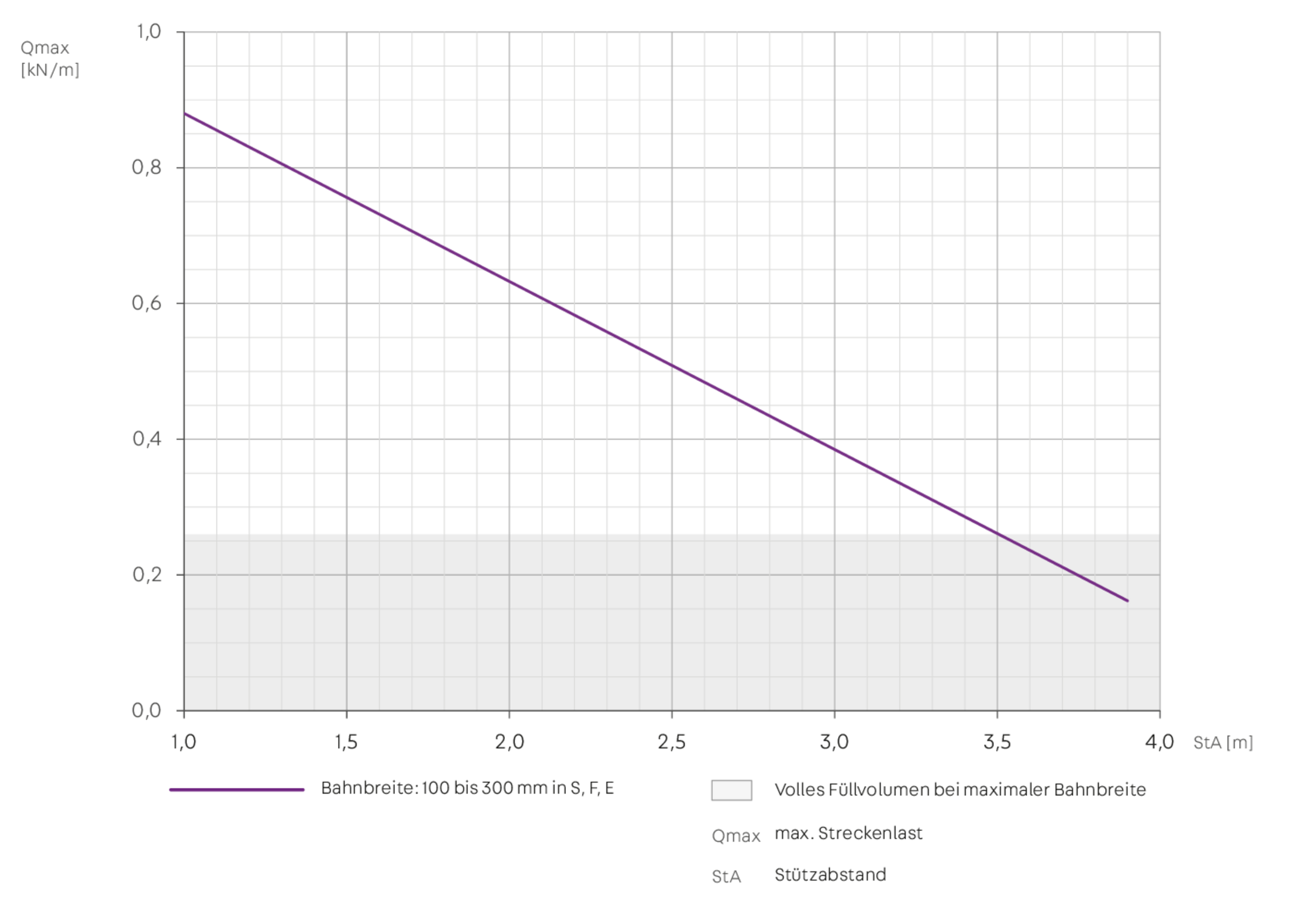

Belastungsdiagramm

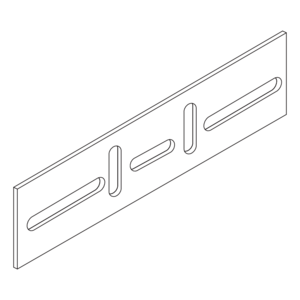

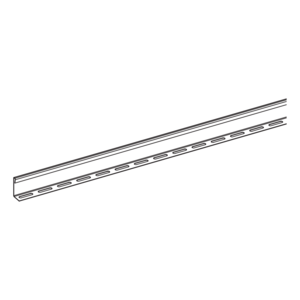

Inklusivzubehör
