AHB

Aufhängebügel

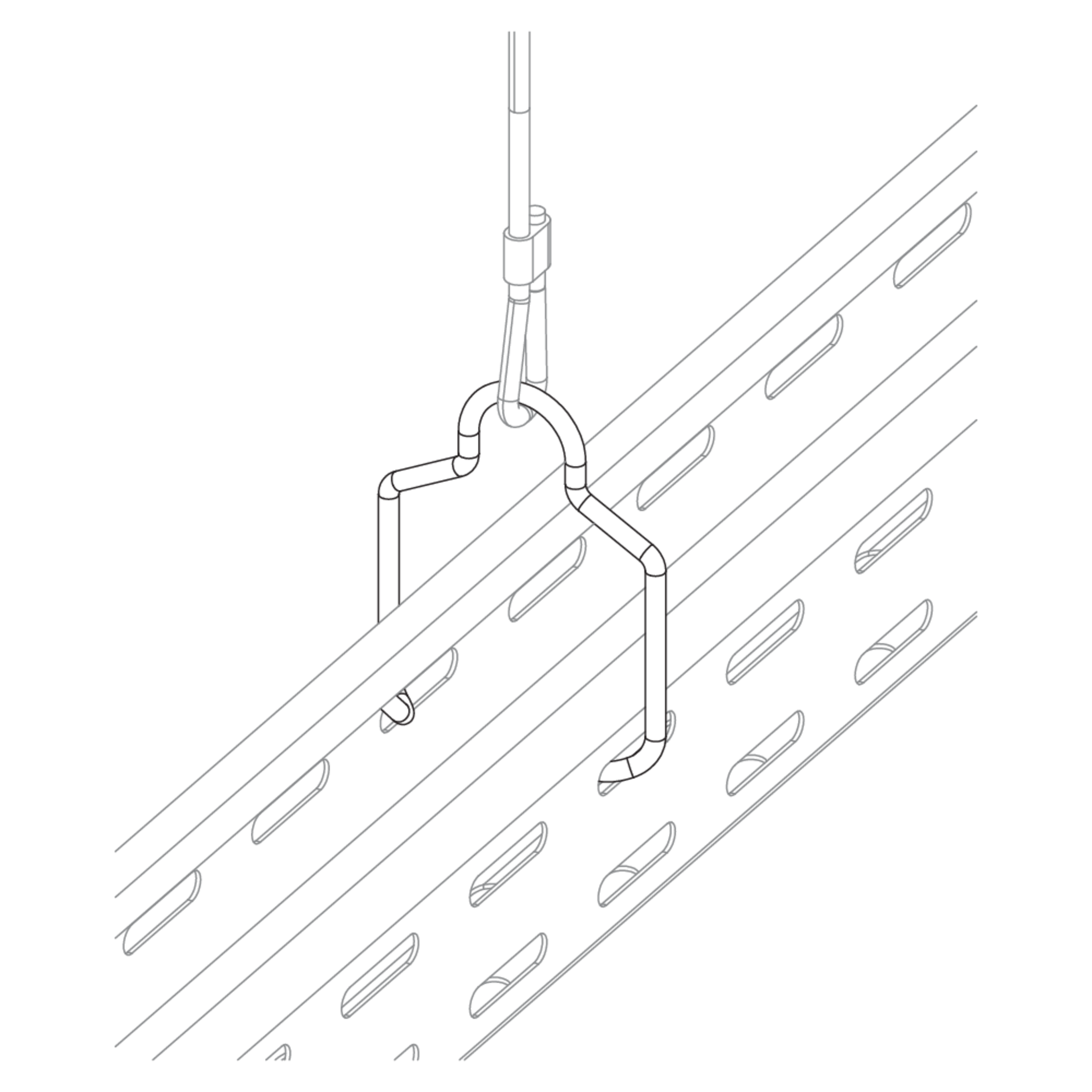

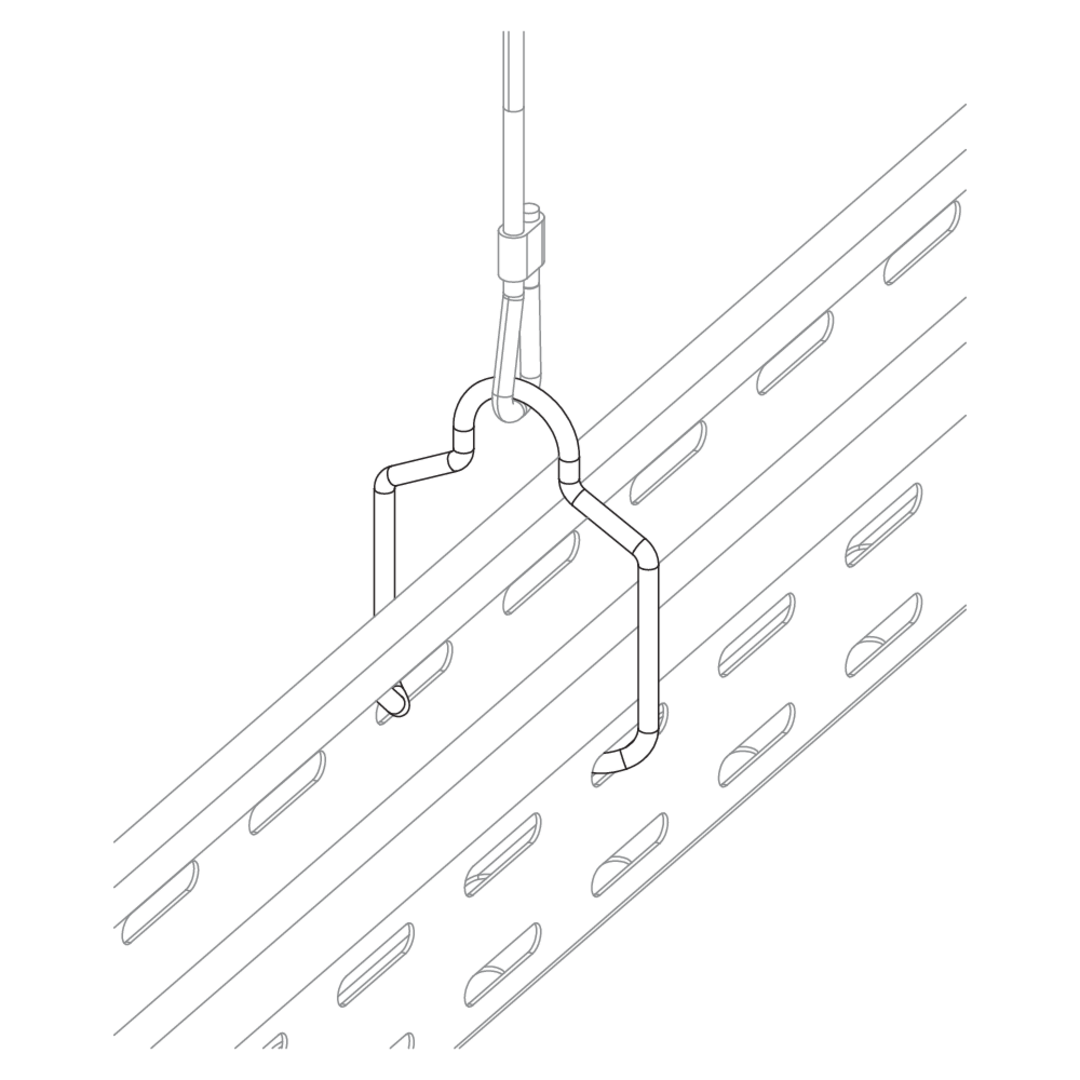

Der Aufhängebügel AHB dient der Ketten- und Seilabhängung von Kabelrinnen. Er ist für Kabelrinnenbreiten von 50 bzw. 100 mm und eine maximale Belastung von 0,70 kN ausgelegt.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

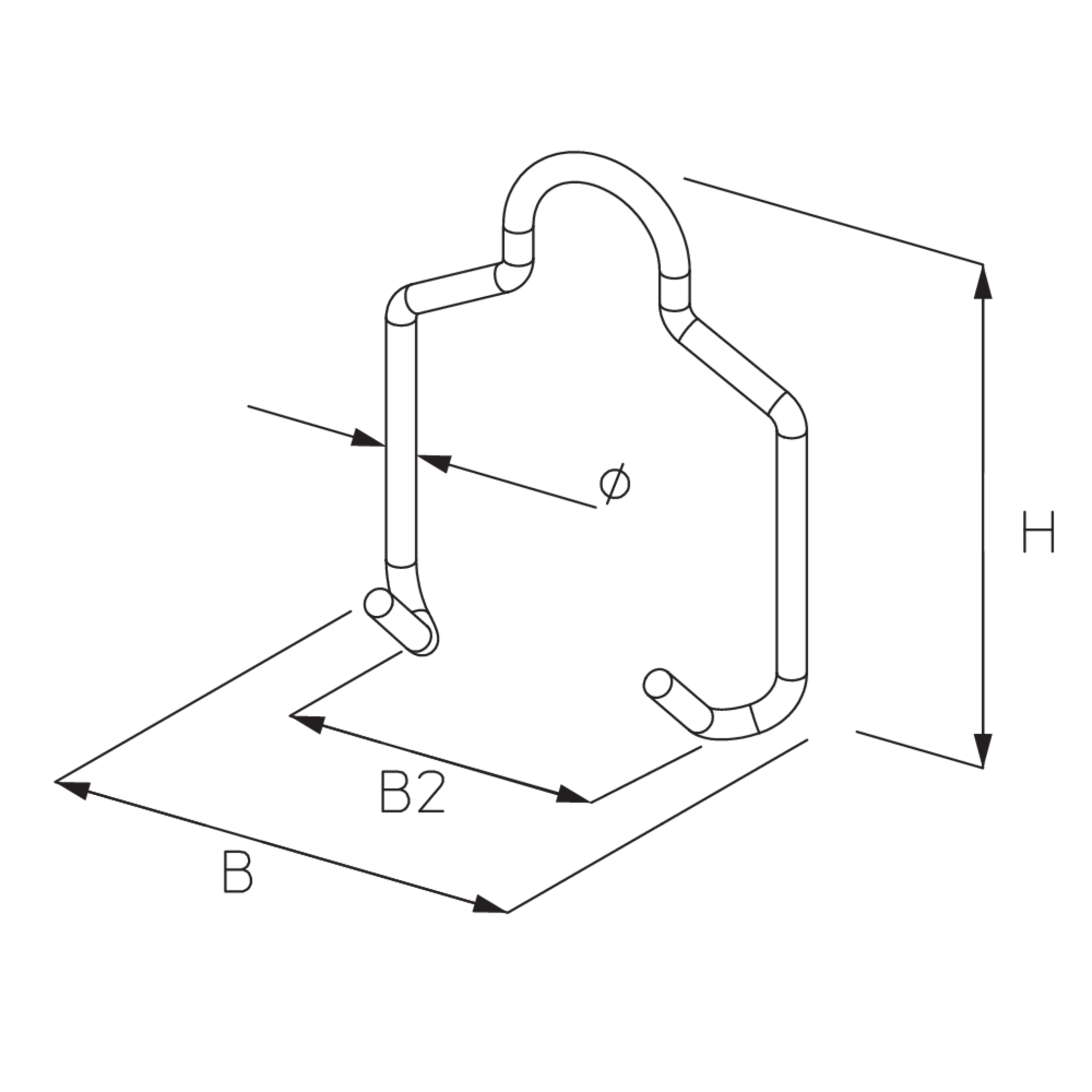

H

Höhe

B

Breite

B2

Breite 2

Pmax

max. Belastung

Ø

Drahtdurchmesser

G

Gewicht je Lagermengeneinheit

  • AHB 05S
    Aufhängebügel
    Höhe
    80 mm
    Breite
    64 mm
    Breite 2
    35 mm
    max. Belastung
    0.70 kN
    Drahtdurchmesser
    4 mm
    Gewicht je Lagermengeneinheit
    0.024 kg
    Mehr Informationen
  • AHB 10S
    Aufhängebügel
    Höhe
    80 mm
    Breite
    116 mm
    Breite 2
    85 mm
    max. Belastung
    0.70 kN
    Drahtdurchmesser
    4 mm
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen

Details

    Ausschreibungstexte

    Ausschreiben.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen
    Heinze.de

    Ausschreibungstext zu diesem Produkt

    Link öffnen

    Downloads

    BIM- und CAD-Daten

      BIM Daten Kabelrinnen

      BIM-Daten

      ZIP (9.58 MB)

      DownloadDownload

    Inklusivzubehör
