RIK 60

Installationskabelrinnen-Kreuzung, Höhe = 60 mm

Die Installationskabelrinnen-Kreuzung RIK 60 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung eignet sich für Installationskabelrinnen mit einer Seitenhöhe von 60 mm und besteht aus sendzimir-feuerverzinktem Stahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

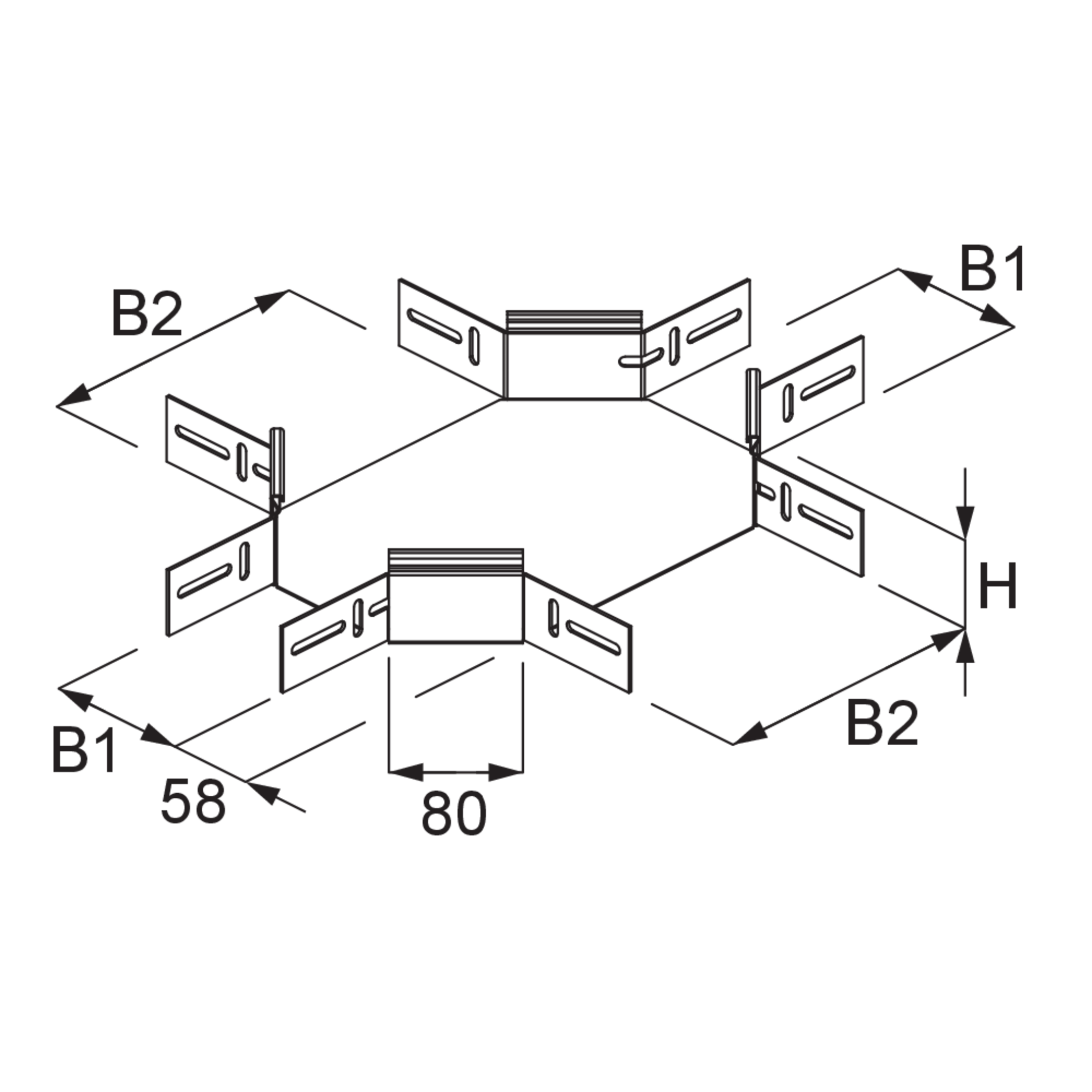

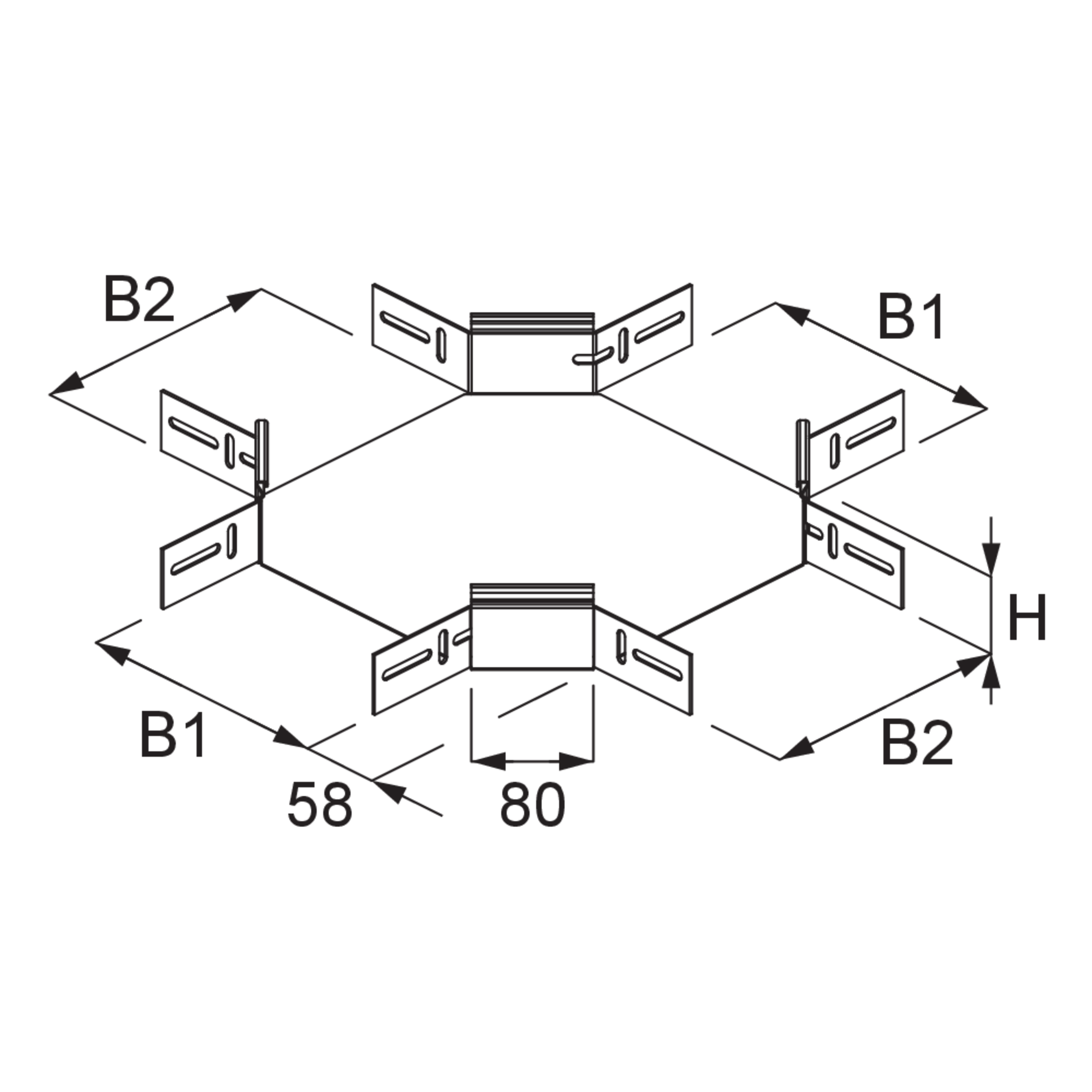

Artikel

H

B1

B2

G

Inklusivzubehör

  • RIK 60-05S
    Installationsrinnenkreuzung
    60 mm
    50 mm
    50 mm
    1.174 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05S
    Installationsrinnenkreuzung
    60 mm
    100 mm
    50 mm
    1.254 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10S
    Installationsrinnenkreuzung
    60 mm
    100 mm
    100 mm
    1.359 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10S
    Installationsrinnenkreuzung
    60 mm
    200 mm
    100 mm
    1.569 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20S
    Installationsrinnenkreuzung
    60 mm
    200 mm
    200 mm
    1.878 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20S
    Installationsrinnenkreuzung
    60 mm
    300 mm
    200 mm
    2.186 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30S
    Installationsrinnenkreuzung
    60 mm
    300 mm
    300 mm
    2.592 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B1

B2

G

Inklusivzubehör

  • RIK 60-05F
    Installationsrinnenkreuzung
    60 mm
    50 mm
    50 mm
    1.260 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05F
    Installationsrinnenkreuzung
    60 mm
    100 mm
    50 mm
    1.346 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10F
    Installationsrinnenkreuzung
    60 mm
    100 mm
    100 mm
    1.458 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10F
    Installationsrinnenkreuzung
    60 mm
    200 mm
    100 mm
    1.683 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20F
    Installationsrinnenkreuzung
    60 mm
    200 mm
    200 mm
    2.014 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20F
    Installationsrinnenkreuzung
    60 mm
    300 mm
    200 mm
    2.343 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30F
    Installationsrinnenkreuzung
    60 mm
    300 mm
    300 mm
    2.778 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B1

B2

G

Inklusivzubehör

  • RIK 60-05E
    Installationsrinnenkreuzung
    60 mm
    50 mm
    50 mm
    1.023 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05E
    Installationsrinnenkreuzung
    60 mm
    100 mm
    50 mm
    1.104 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10E
    Installationsrinnenkreuzung
    60 mm
    100 mm
    100 mm
    1.210 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10E
    Installationsrinnenkreuzung
    60 mm
    200 mm
    100 mm
    1.421 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20E
    Installationsrinnenkreuzung
    60 mm
    200 mm
    200 mm
    1.731 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20E
    Installationsrinnenkreuzung
    60 mm
    300 mm
    200 mm
    2.041 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30E
    Installationsrinnenkreuzung
    60 mm
    300 mm
    300 mm
    2.450 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
    • Geeignet für Installationskabelrinnen
