RG 35

Kabelrinne, gelocht, Höhe = 35 mm

Die gelochten Kabelrinnen RG 35 haben eine Seitenhöhe von 35 mm und sind in Bahnbreiten von 50 bis 300 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • RG 35-05S
    Kabelrinne
    Höhe
    35 mm
    Breite
    50 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.02 kN/m
    Querschnittsfläche
    15 cm2
    Gewicht je Lagermengeneinheit
    2.620 kg
    Mehr Informationen
  • RG 35-10S
    Kabelrinne
    Höhe
    35 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.05 kN/m
    Querschnittsfläche
    32 cm2
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen
  • RG 35-20S
    Kabelrinne
    Höhe
    35 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.1 kN/m
    Querschnittsfläche
    67 cm2
    Gewicht je Lagermengeneinheit
    5.200 kg
    Mehr Informationen
  • RG 35-30S
    Kabelrinne
    Höhe
    35 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.15 kN/m
    Querschnittsfläche
    102 cm2
    Gewicht je Lagermengeneinheit
    6.000 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • RG 35-05F
    Kabelrinne
    Höhe
    35 mm
    Breite
    50 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.02 kN/m
    Querschnittsfläche
    15 cm2
    Gewicht je Lagermengeneinheit
    2.937 kg
    Mehr Informationen
  • RG 35-10F
    Kabelrinne
    Höhe
    35 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.05 kN/m
    Querschnittsfläche
    32 cm2
    Gewicht je Lagermengeneinheit
    3.820 kg
    Mehr Informationen
  • RG 35-20F
    Kabelrinne
    Höhe
    35 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.1 kN/m
    Querschnittsfläche
    67 cm2
    Gewicht je Lagermengeneinheit
    5.600 kg
    Mehr Informationen
  • RG 35-30F
    Kabelrinne
    Höhe
    35 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    0.75 mm
    Streckenlast Steuerkabel
    0.15 kN/m
    Querschnittsfläche
    102 cm2
    Gewicht je Lagermengeneinheit
    7.600 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

  • Elektrische Leitfähigkeit (RG 35/60 und RI 60)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 275 KB

    de en

  • Sichere Arbeitslast (RG 35)

    Zertifikat, geprüft nach DIN EN 61537

    PDF, 444 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

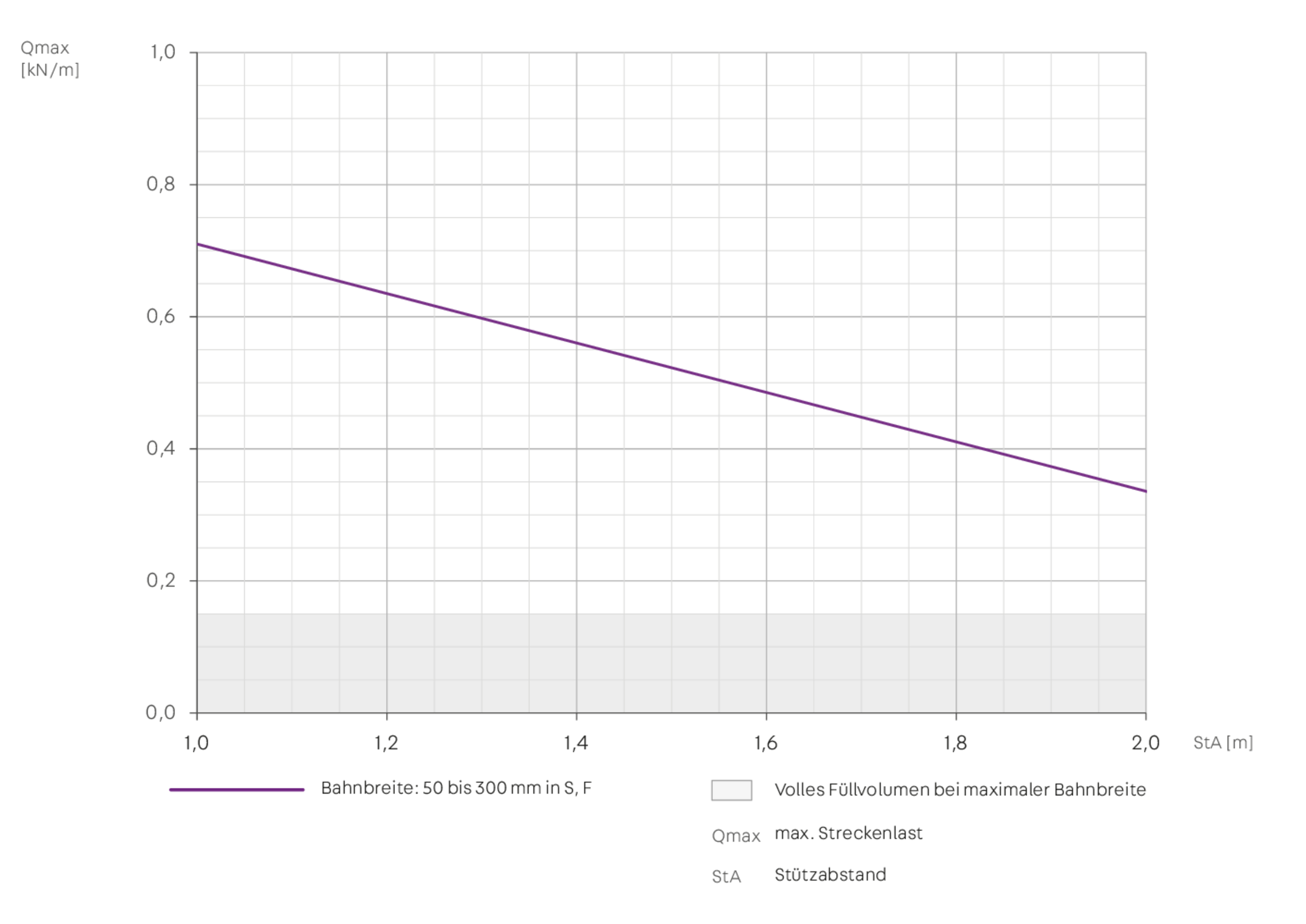

Belastungsdiagramm

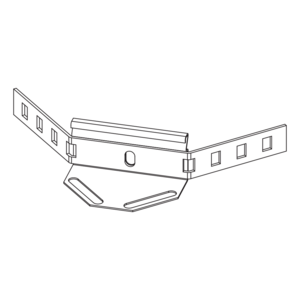

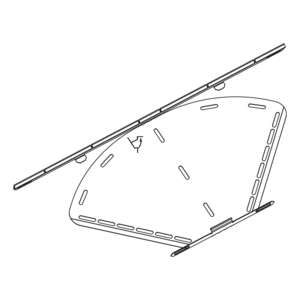

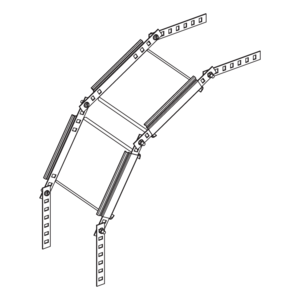

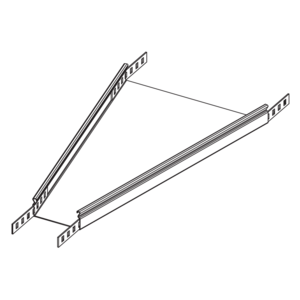

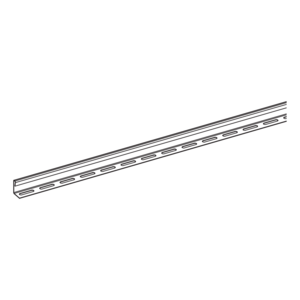

Inklusivzubehör
