RB45 35

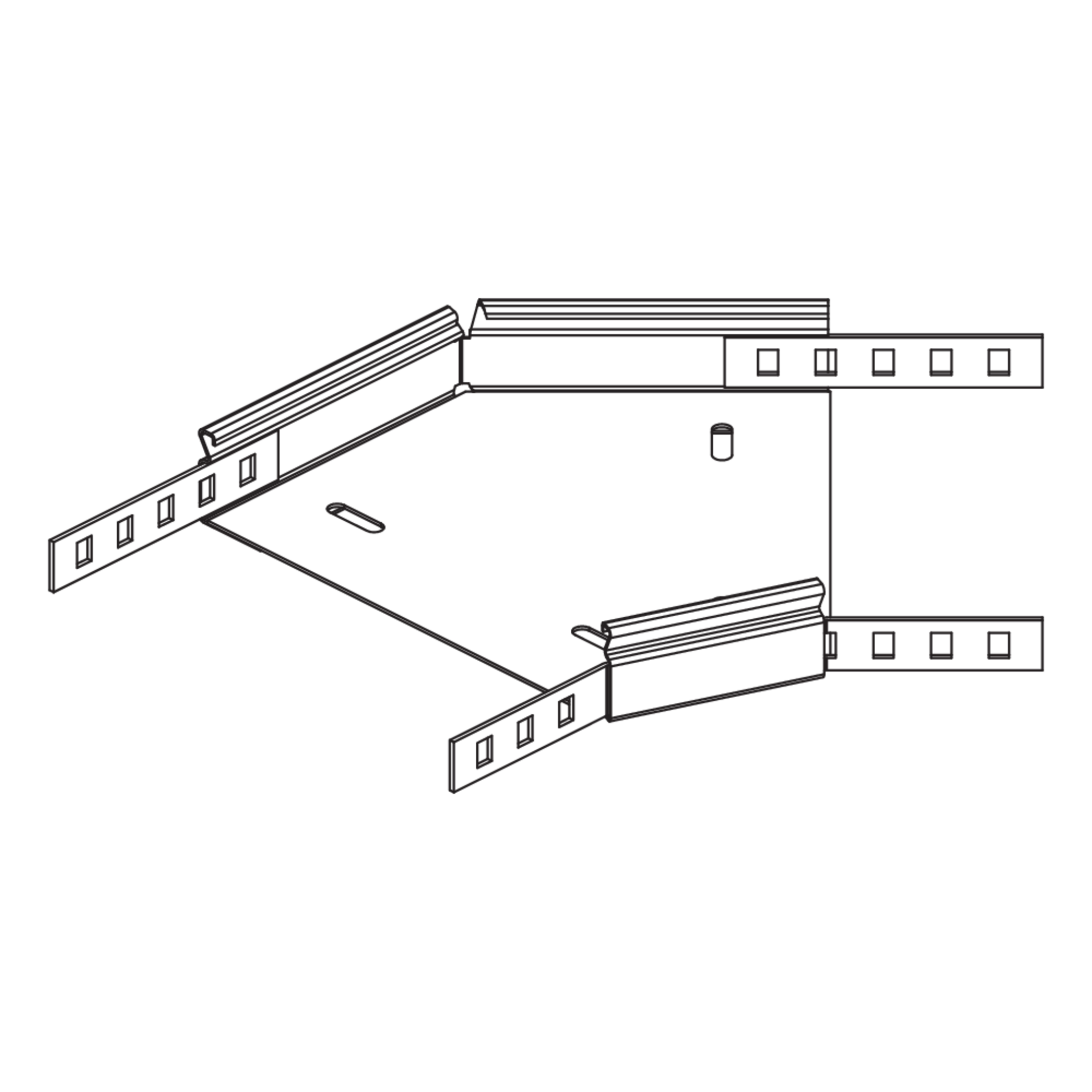

Kabelrinnen-Bogen, Höhe = 35 mm

Die Kabelrinnen-Bögen RB45 35 ermöglichen horizontale Richtungsänderungen der Kabelführung um 45°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 35 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB45 35-10S
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.423 kg
    Mehr Informationen
  • RB45 35-20S
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.677 kg
    Mehr Informationen
  • RB45 35-30S
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    1.033 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB45 35-10F
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.455 kg
    Mehr Informationen
  • RB45 35-20F
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.726 kg
    Mehr Informationen
  • RB45 35-30F
    Kabelrinnen-Bogen 45°
    Höhe
    35 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    1.107 kg
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 45°
