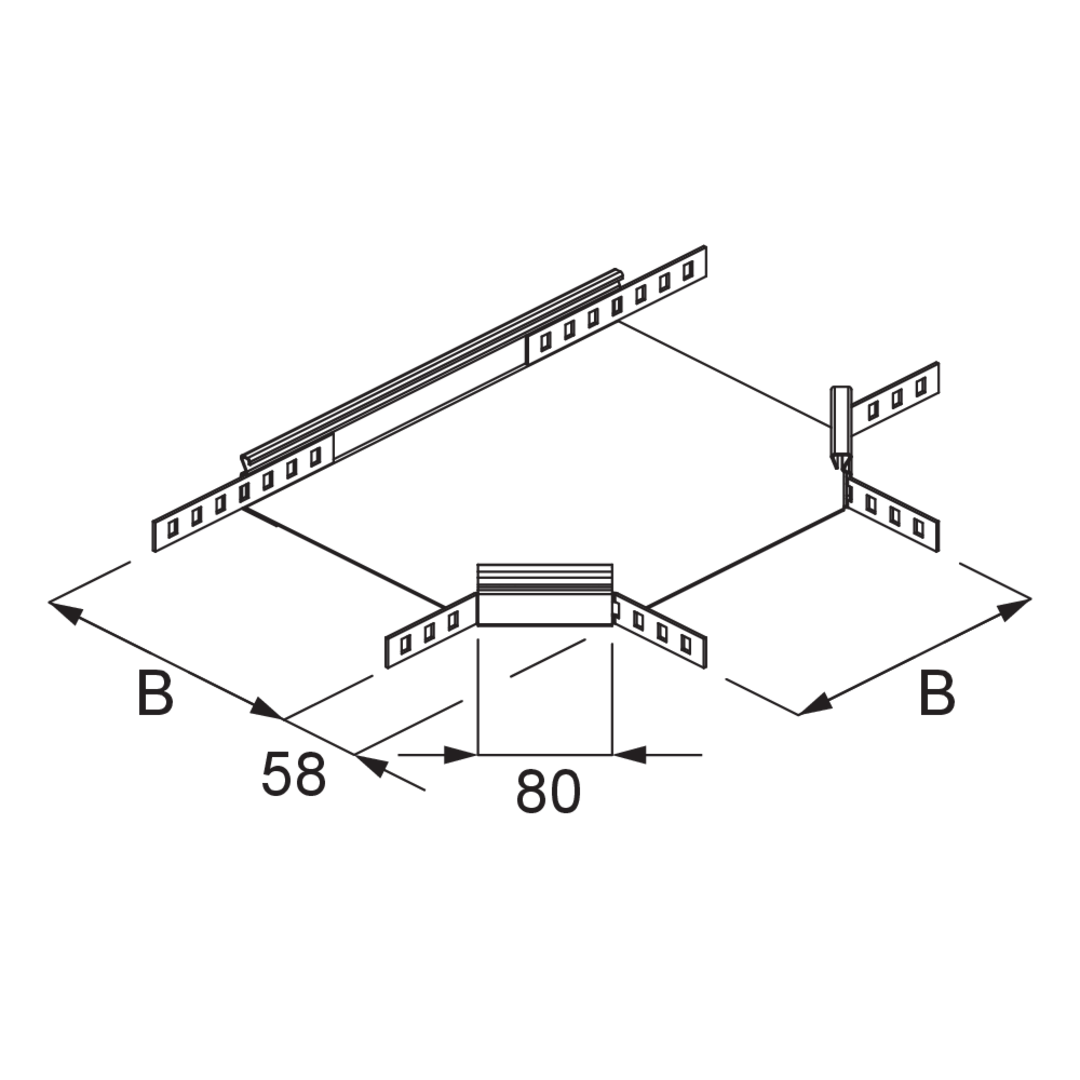

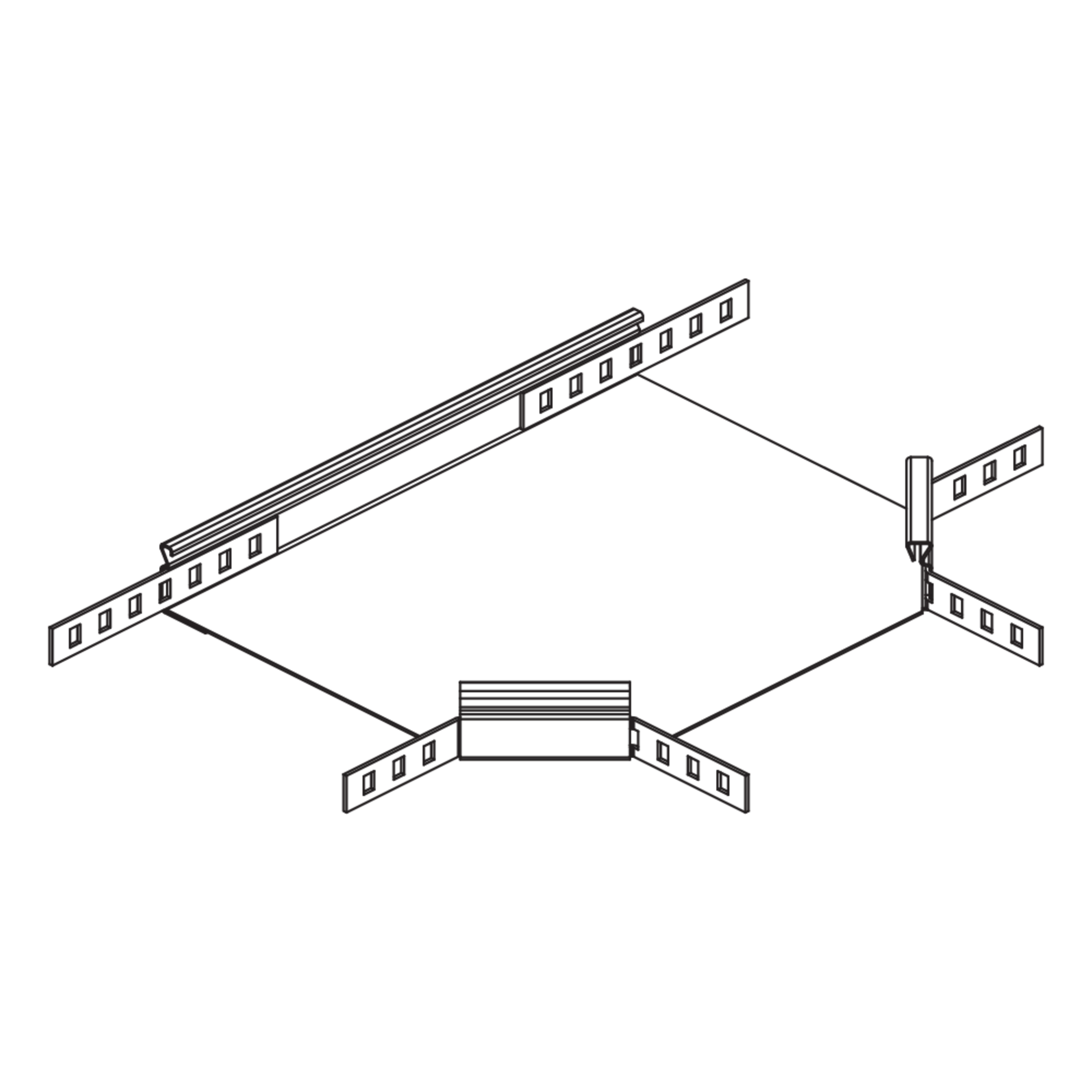

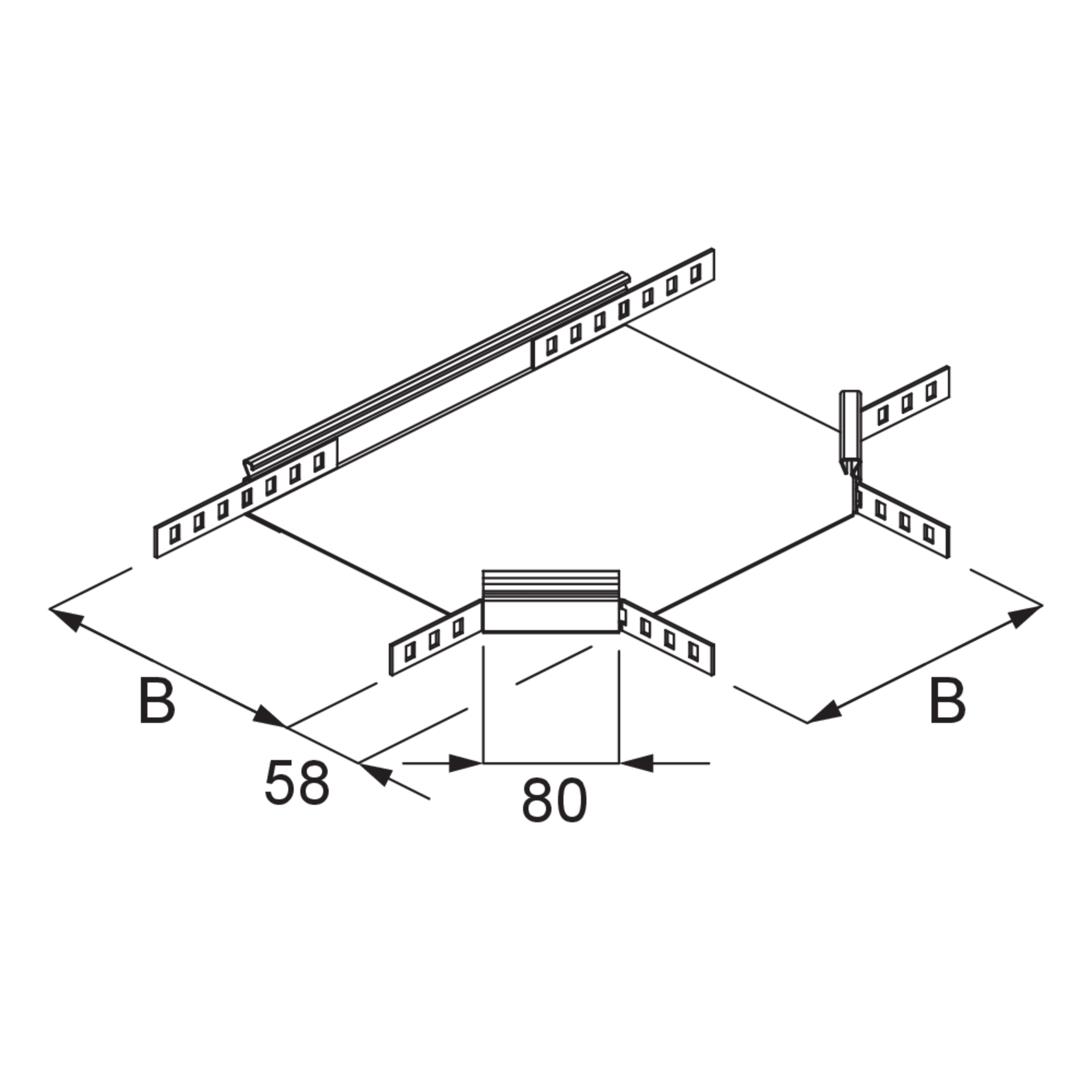

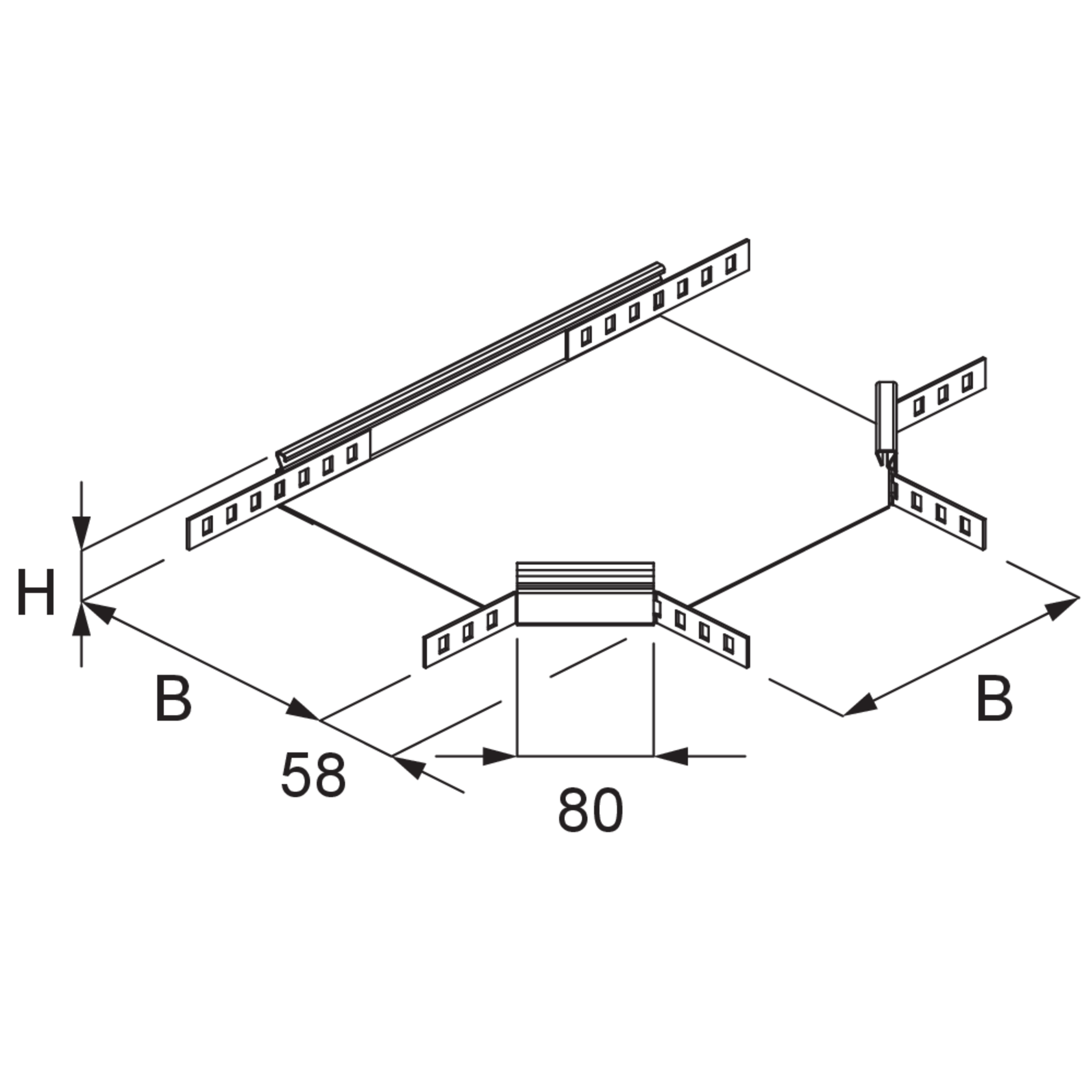

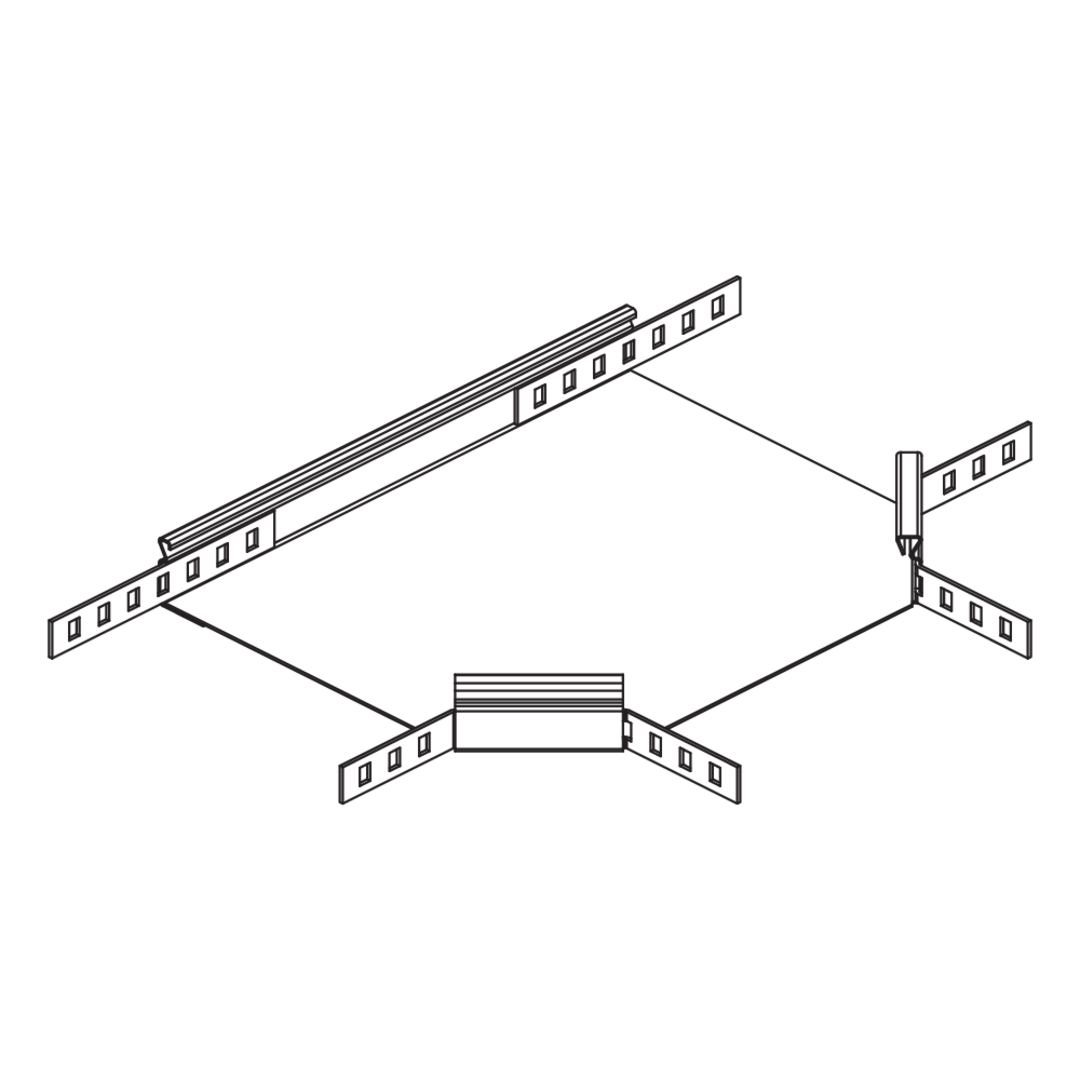

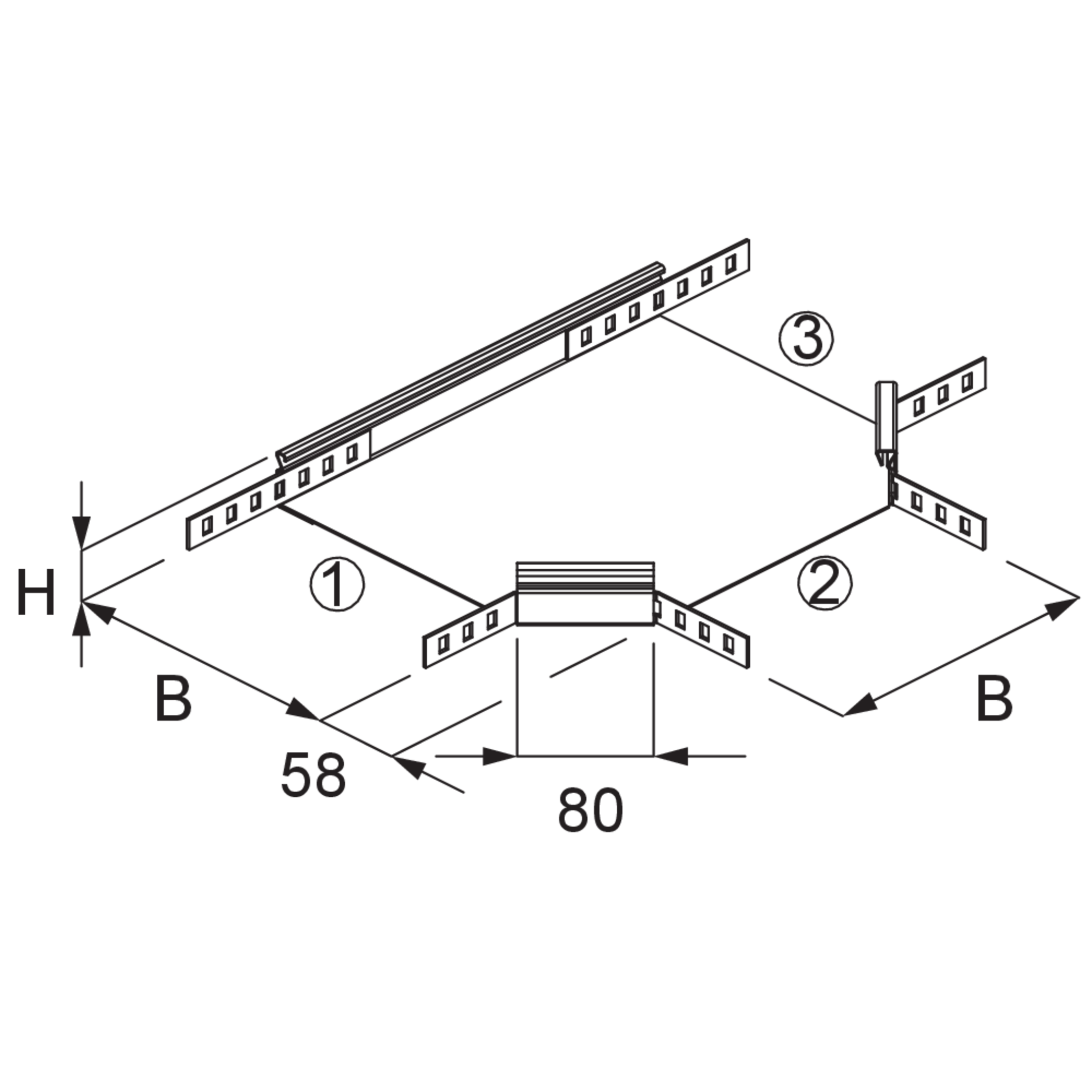

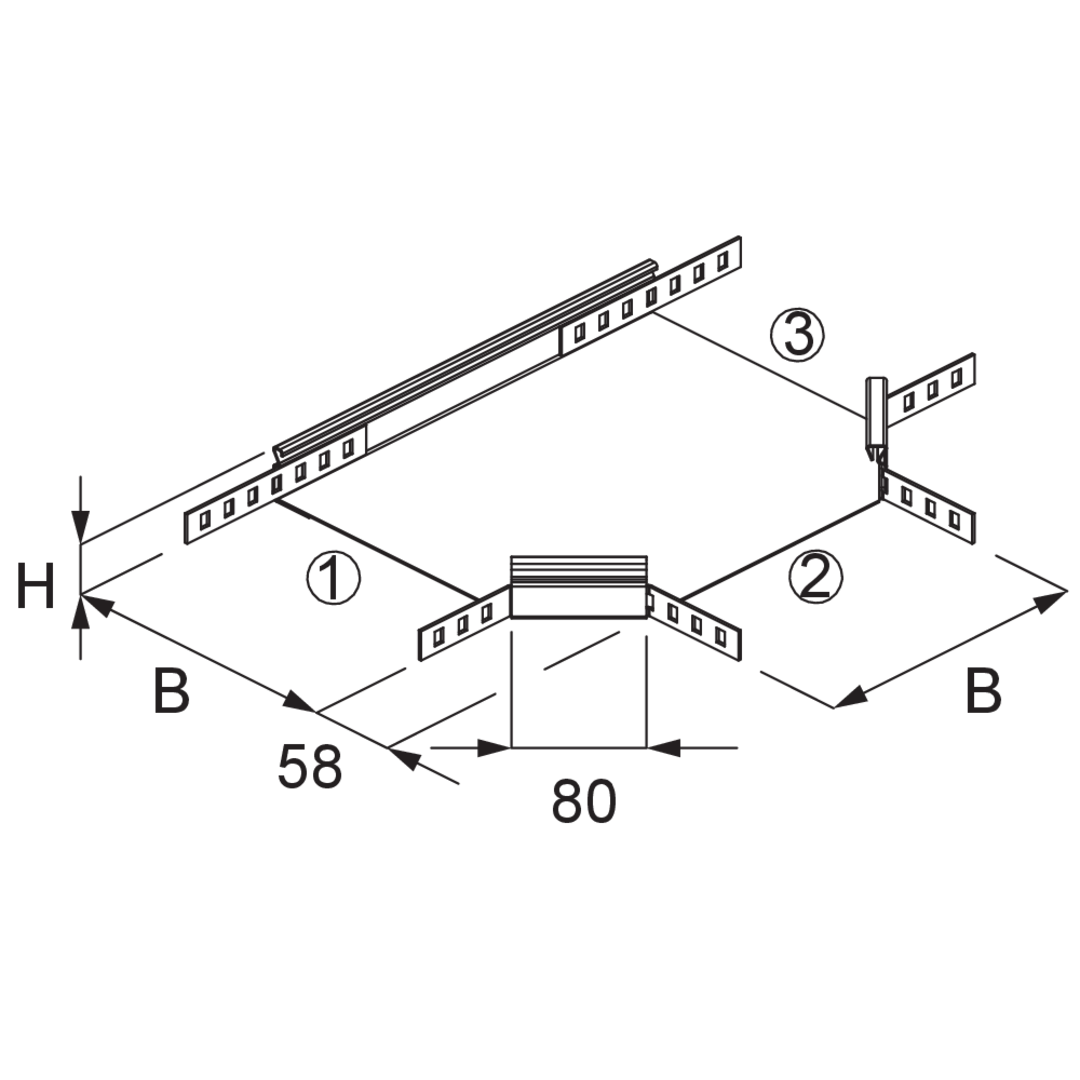

RA 35

Kabelrinnen-Abzweig, Höhe = 35 mm

Der Kabelrinnen-Abzweig RA 35 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Kabelrinnen eingesetzt und ermöglicht den Anschluss einer weiteren Kabelrinne im rechten Winkel. Der Kabelrinnen-Abzweig eignet sich für Kabelrinnen mit Seitenhöhen von 35 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 35-05S
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    50 mm
    Länge
    164 mm
    Gewicht je Lagermengeneinheit
    0.602 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 35-10S
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    0.767 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 35-20S
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.287 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 35-30S
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.003 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • RA 35-10F
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    100 mm
    Länge
    214 mm
    Gewicht je Lagermengeneinheit
    0.824 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 35-20F
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    200 mm
    Länge
    314 mm
    Gewicht je Lagermengeneinheit
    1.380 kg
    Inklusivzubehör
    Mehr Informationen
  • RA 35-30F
    Kabelrinnen-Abzweig
    Höhe
    35 mm
    Breite
    300 mm
    Länge
    414 mm
    Gewicht je Lagermengeneinheit
    2.146 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

Inklusivzubehör
