R 35

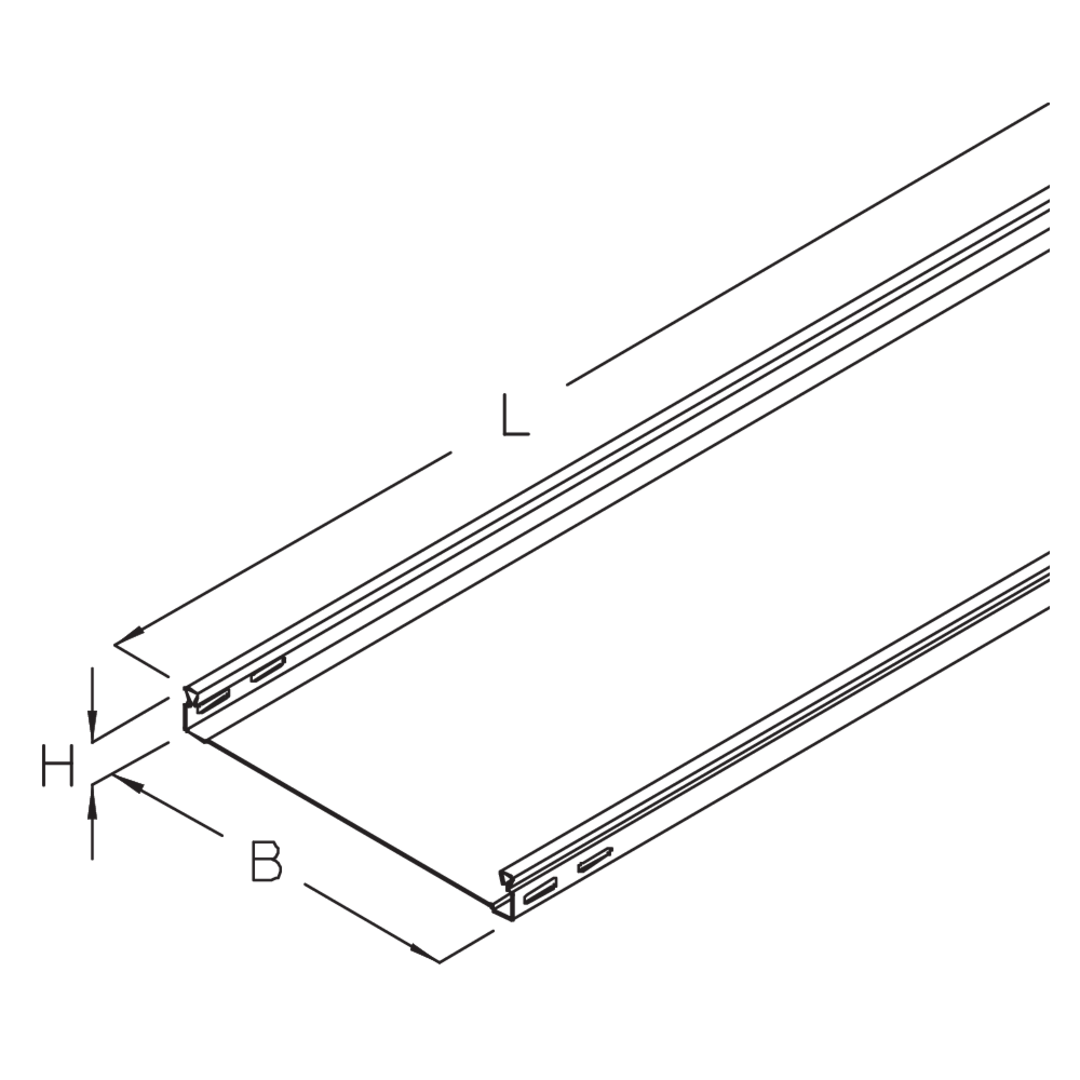

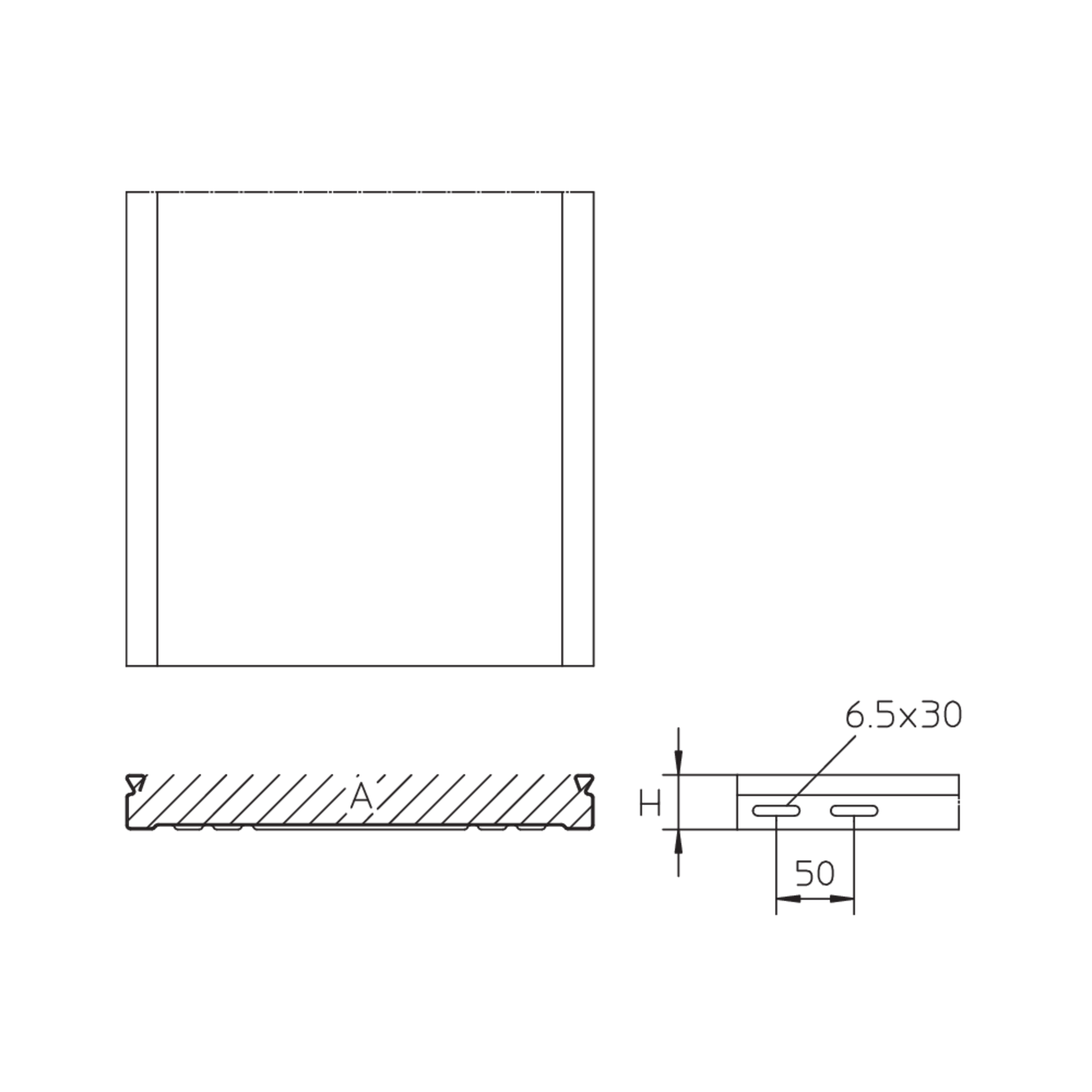

Kabelrinne, ungelocht, Höhe = 35 mm

Die ungelochten Kabelrinnen R 35 haben eine Seitenhöhe von 35 mm und sind in Bahnbreiten von 50 bis 300 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

L

t

QSK

A

G

  • R 35-05S
    Kabelrinne ungelocht
    35 mm
    50 mm
    3000 mm
    0.75 mm
    0.02 kN/m
    15 cm2
    2.850 kg
    Mehr Informationen
  • R 35-10S
    Kabelrinne ungelocht
    35 mm
    100 mm
    3000 mm
    0.75 mm
    0.05 kN/m
    32 cm2
    3.731 kg
    Mehr Informationen
  • R 35-20S
    Kabelrinne ungelocht
    35 mm
    200 mm
    3000 mm
    0.75 mm
    0.1 kN/m
    67 cm2
    5.498 kg
    Mehr Informationen
  • R 35-30S
    Kabelrinne ungelocht
    35 mm
    300 mm
    3000 mm
    0.75 mm
    0.15 kN/m
    102 cm2
    7.264 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

t

QSK

A

G

  • R 35-05F
    Kabelrinne
    35 mm
    50 mm
    3000 mm
    0.75 mm
    0.02 kN/m
    15 cm2
    3.200 kg
    Mehr Informationen
  • R 35-10F
    Kabelrinne ungelocht
    35 mm
    100 mm
    3000 mm
    0.75 mm
    0.05 kN/m
    32 cm2
    4.183 kg
    Mehr Informationen
  • R 35-20F
    Kabelrinne ungelocht
    35 mm
    200 mm
    3000 mm
    0.75 mm
    0.1 kN/m
    67 cm2
    6.164 kg
    Mehr Informationen
  • R 35-30F
    Kabelrinne ungelocht
    35 mm
    300 mm
    3000 mm
    0.75 mm
    0.15 kN/m
    102 cm2
    8.144 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Gitterbahnen - Montageanleitung

    Technische Information

    PDF, 3 MB

    de en

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Kabelleitern - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Weitspannkabelleiter WL 200

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM für BK Bodenkanal

    BIM für BK Bodenkanal

    BIM-Daten

    ZIP, 10 MB

    de en

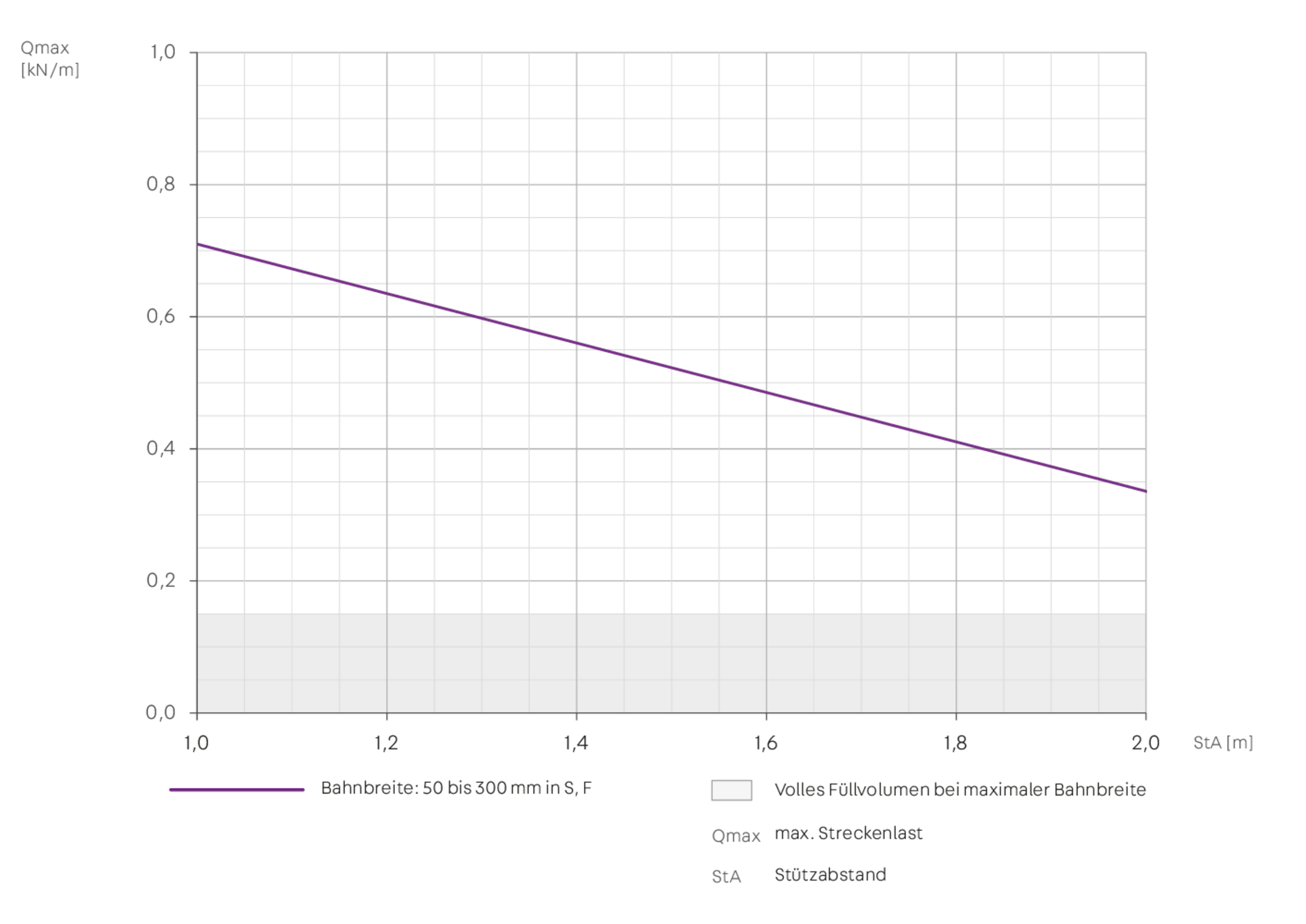

Belastungsdiagramm
