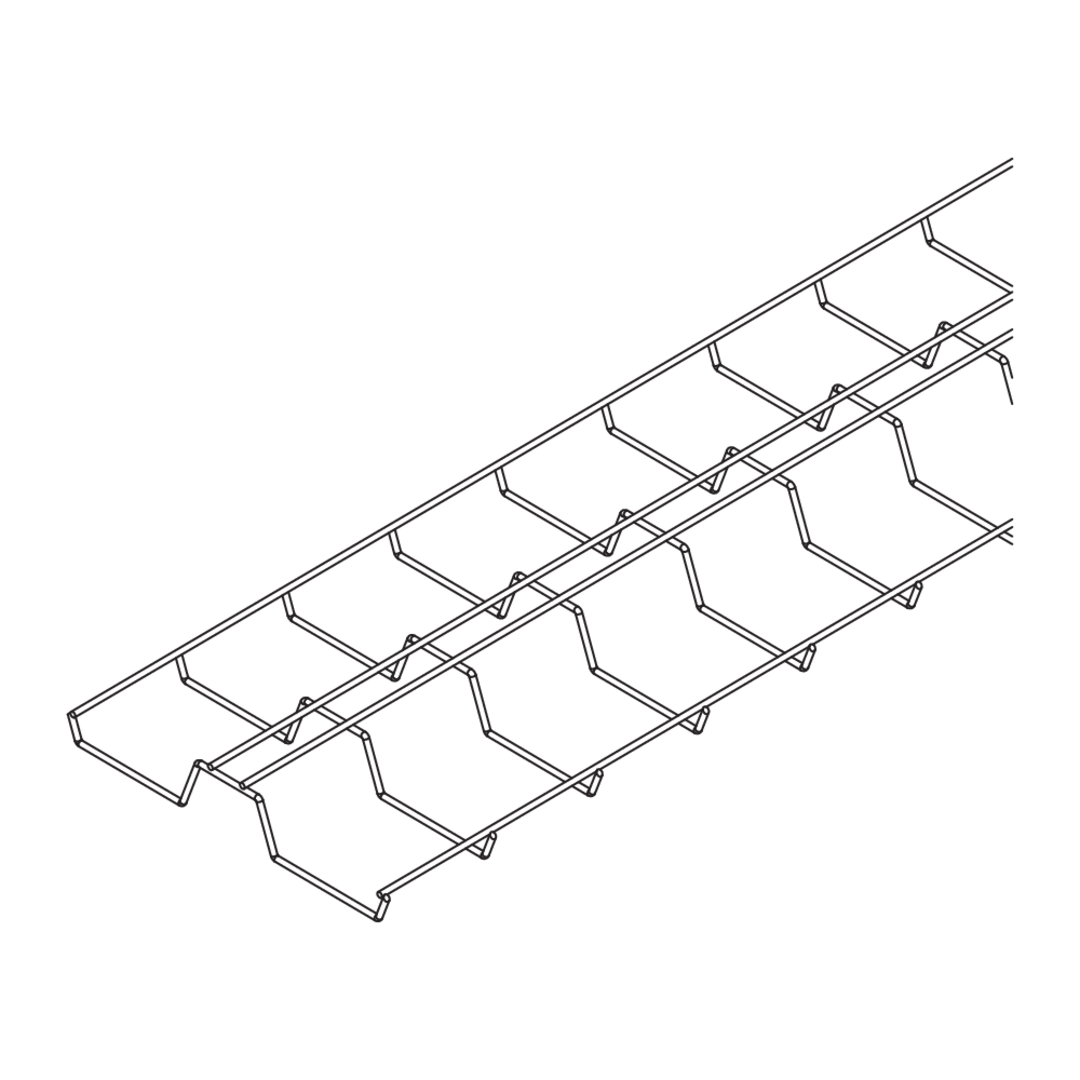

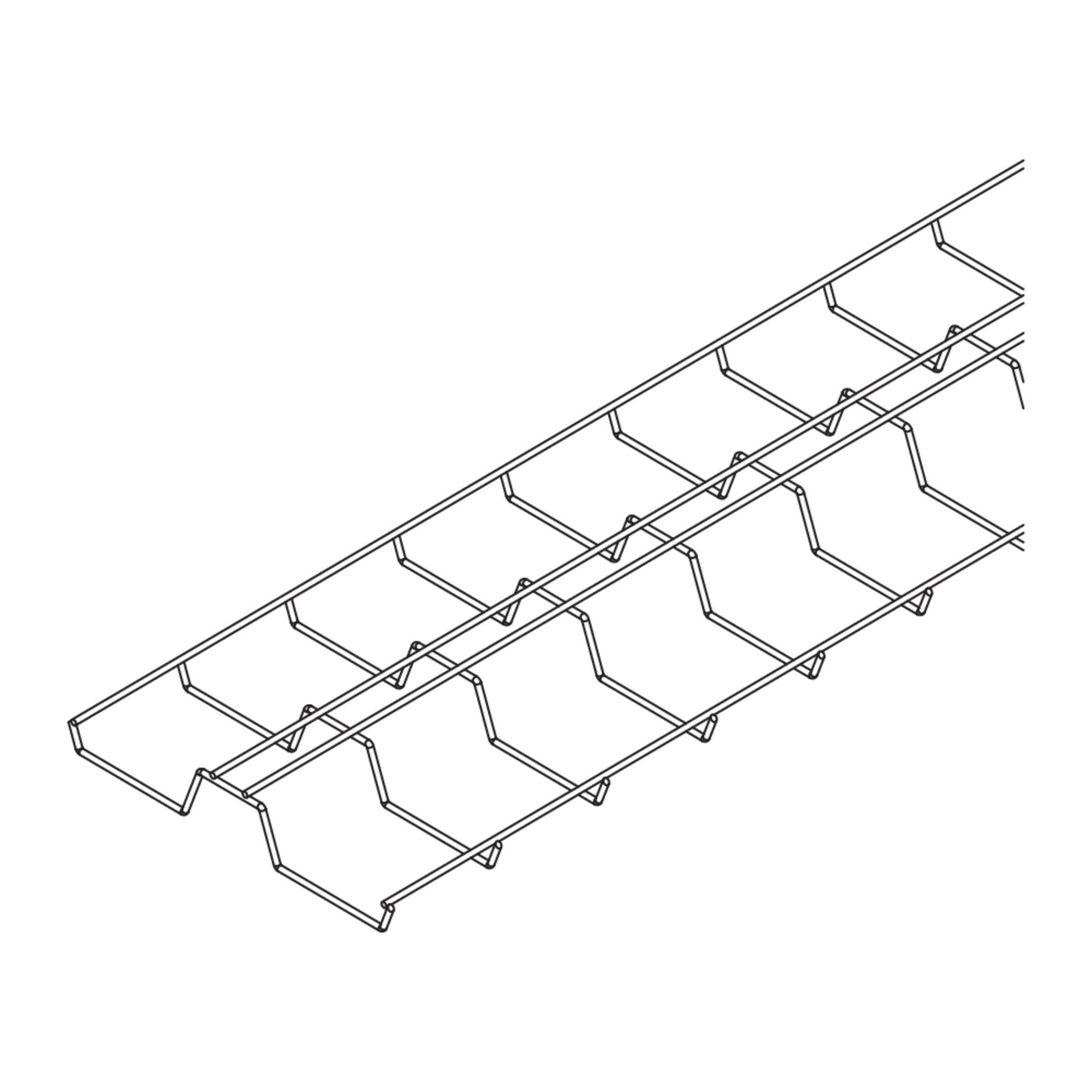

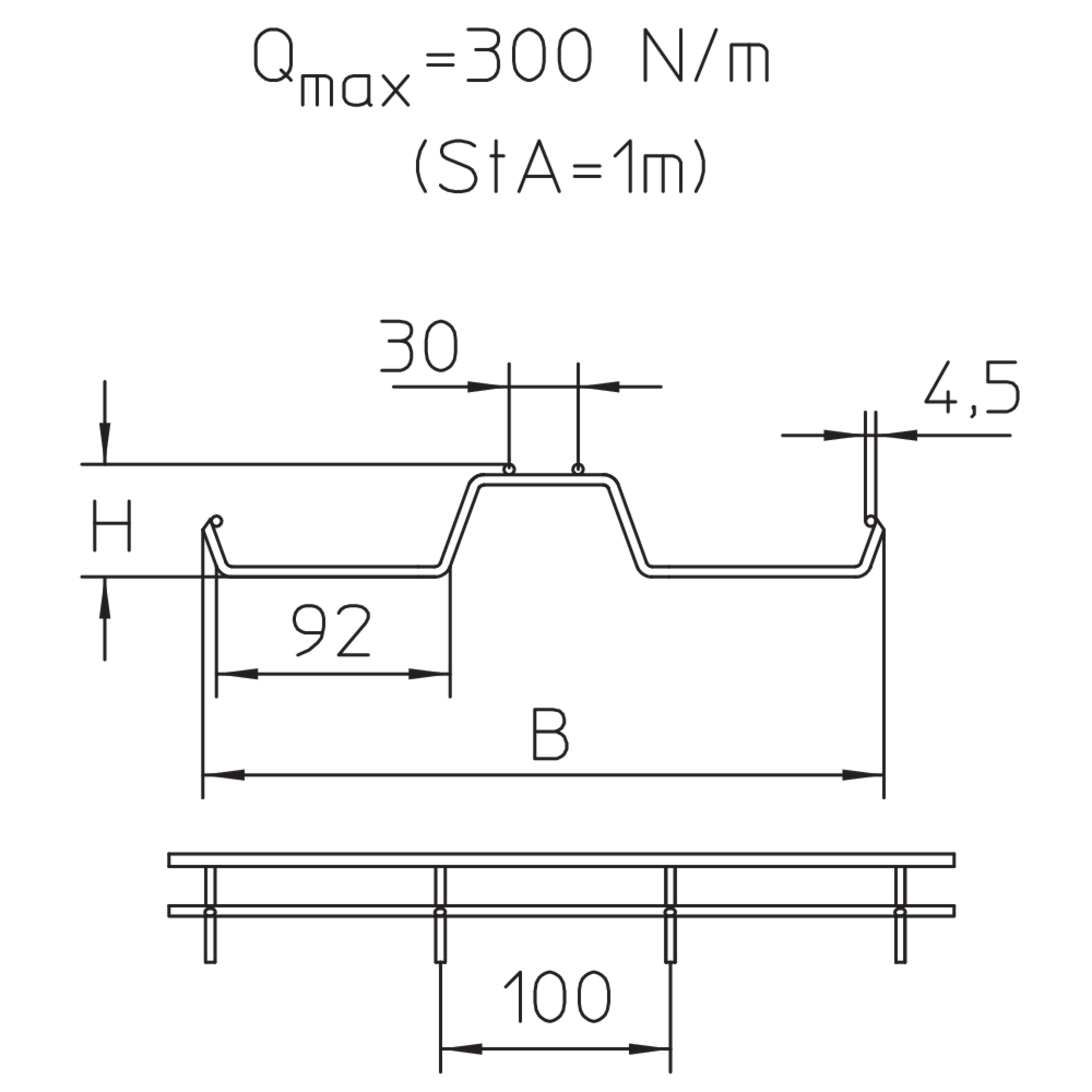

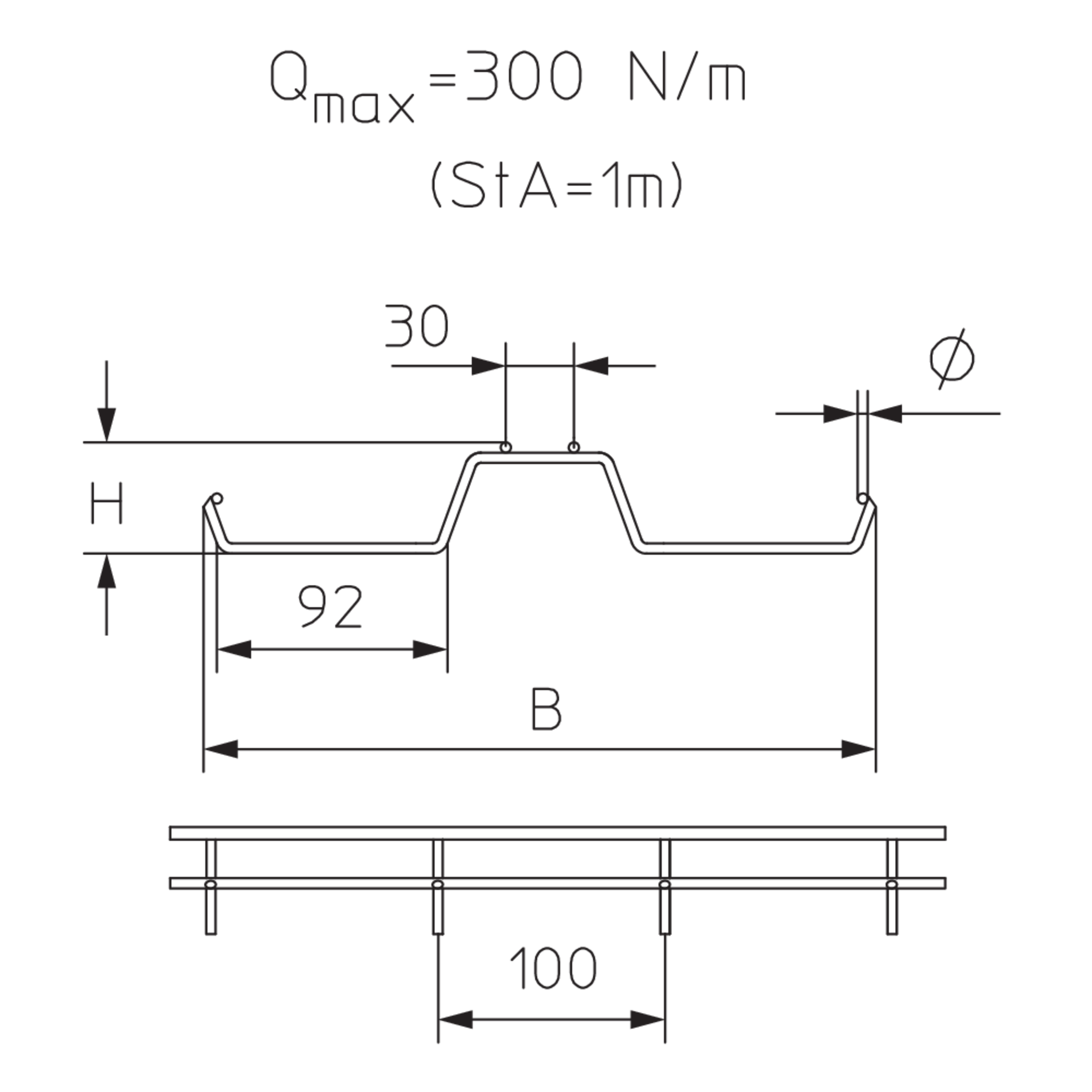

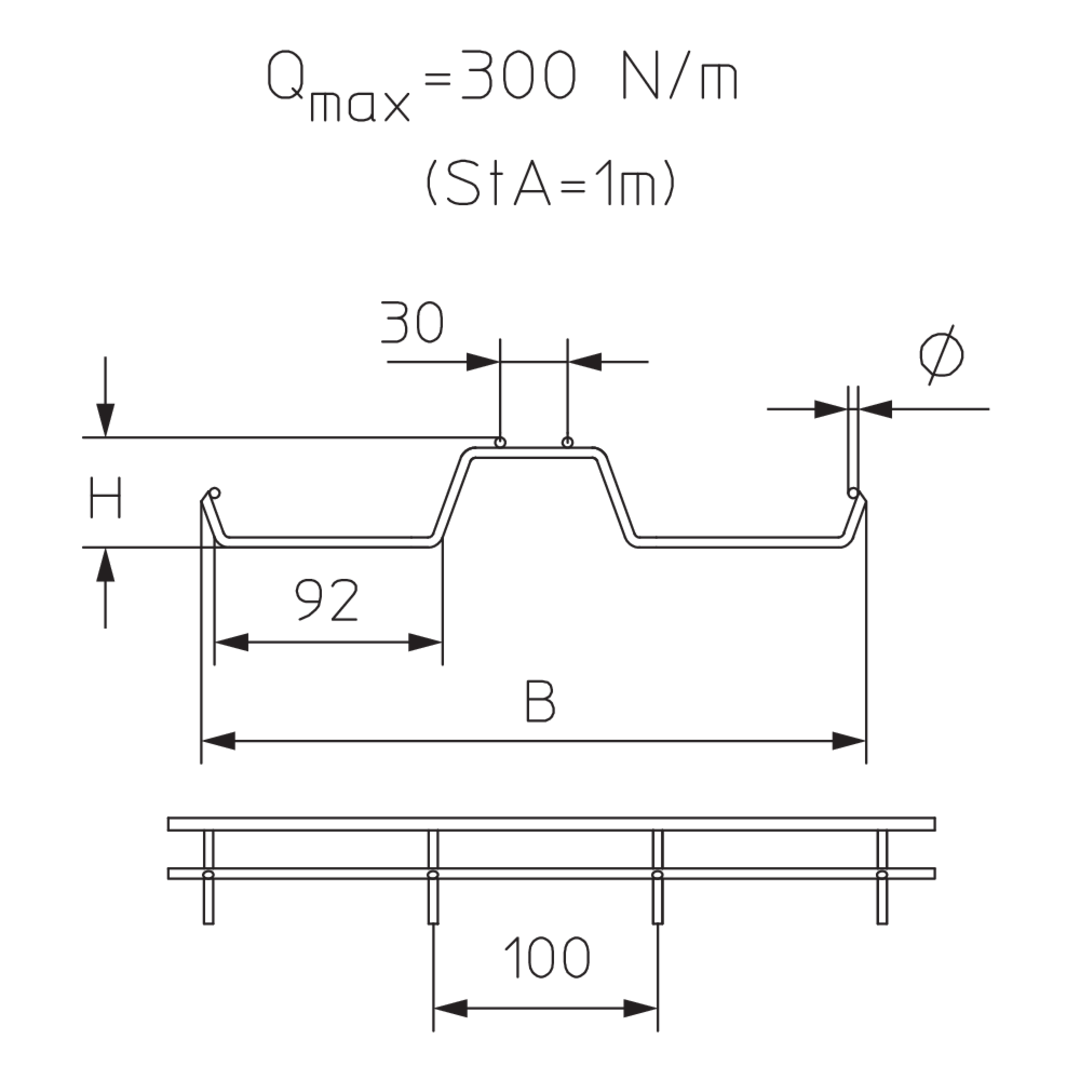

GTD 30

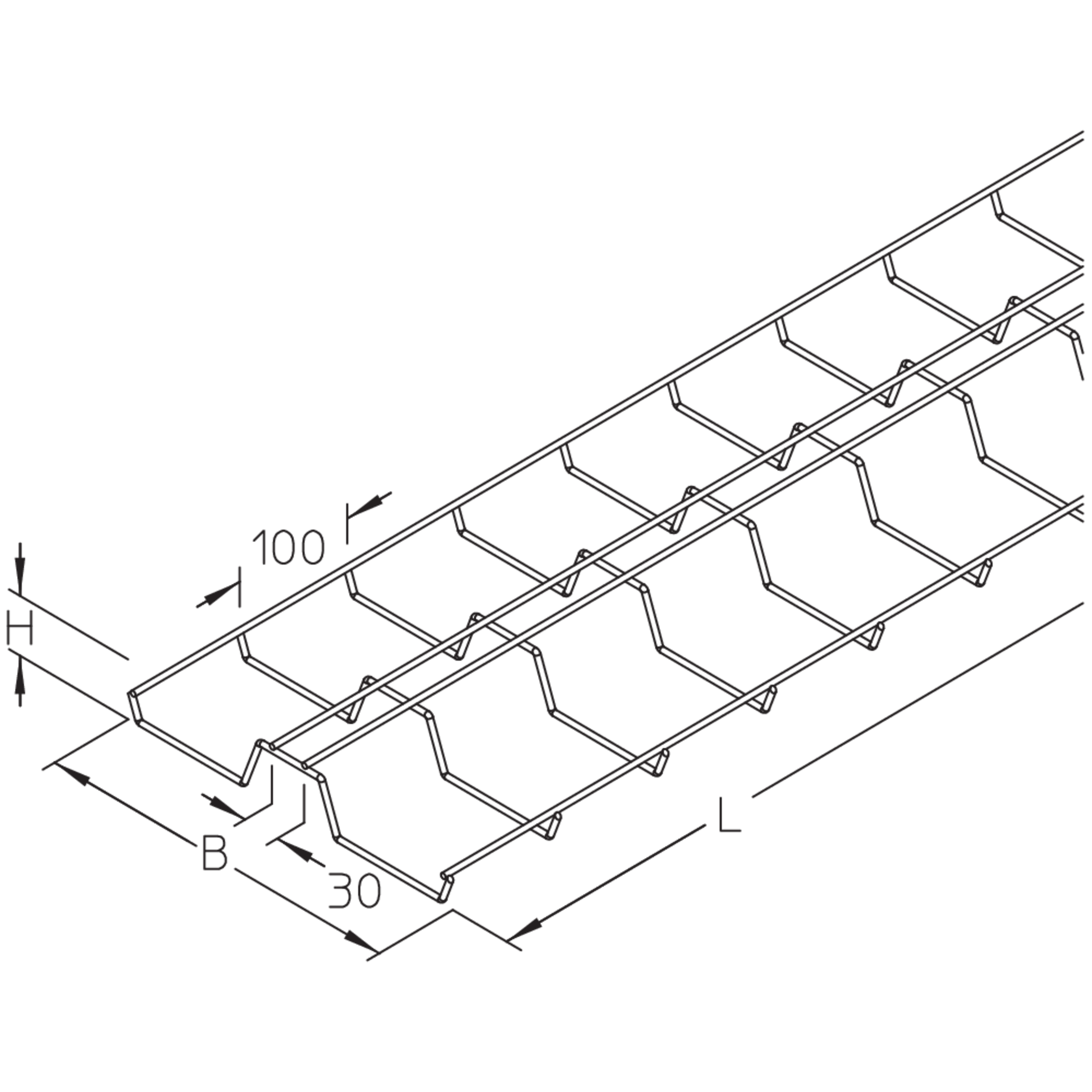

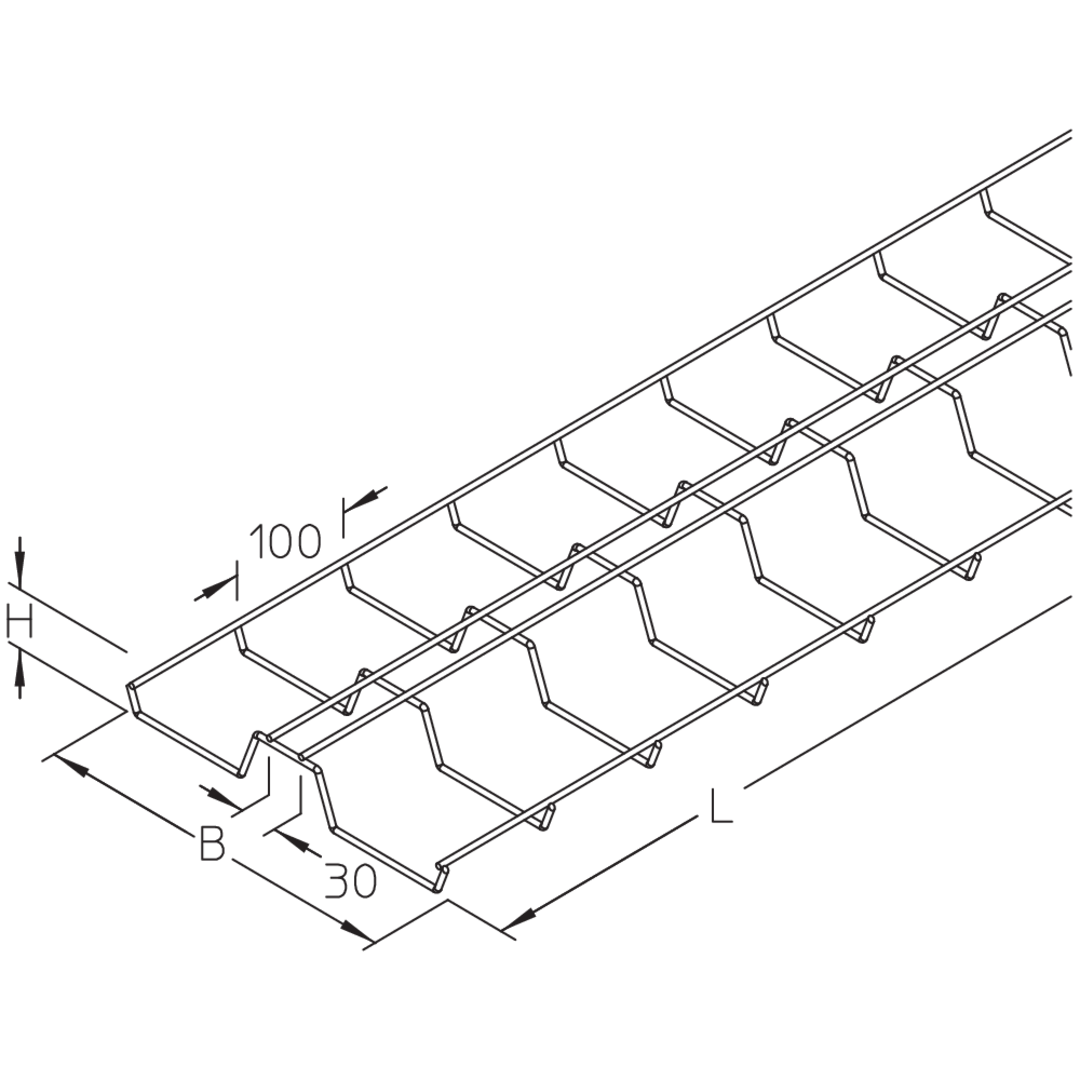

Gitterkabelträger, W-förmig, Höhe = 50 mm

Die W-förmige Gitterbahn GTD 30 hat eine Seitenhöhe von 50 mm und eine Bahnbreite von 300 mm. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • GTD 30S
    Gitterbahn
    Höhe
    50 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    4.50 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    85 cm2
    Gewicht je Lagermengeneinheit
    3.010 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • GTD 30F
    Gitterbahn
    Höhe
    50 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    4.50 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    85 cm2
    Gewicht je Lagermengeneinheit
    3.220 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • GTD 30GV
    Gitterbahn
    Höhe
    50 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    4.50 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    85 cm2
    Gewicht je Lagermengeneinheit
    3.010 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • GTD 30E
    Gitterbahn
    Höhe
    50 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    4.50 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    85 cm2
    Gewicht je Lagermengeneinheit
    3.030 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Gitterbahnen - Montageanleitung

    Montageanleitung

    PDF, 4 MB

    de en

  • Gitterbahnen - Technische Information

    Technische Information

    PDF, 2 MB

    de en

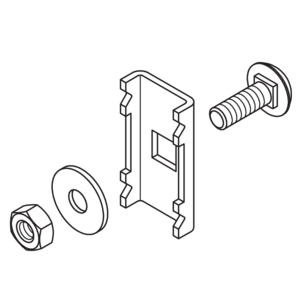

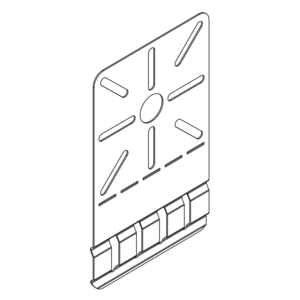

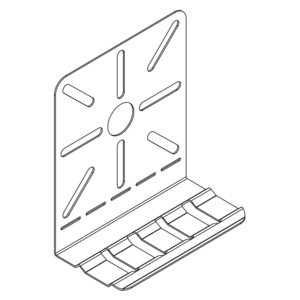

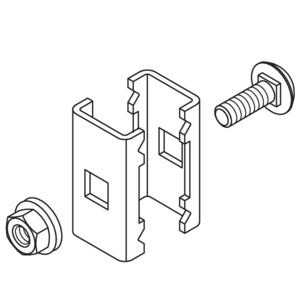

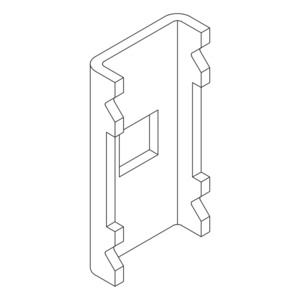

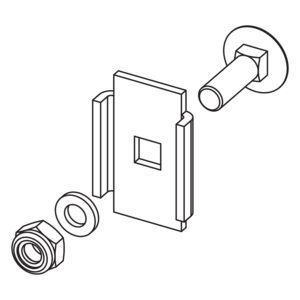

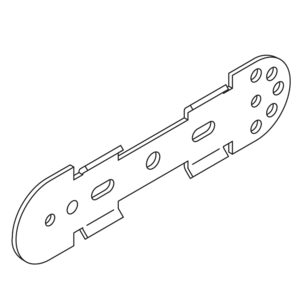

Inklusivzubehör
