MP-G90

Montageplatte 90°

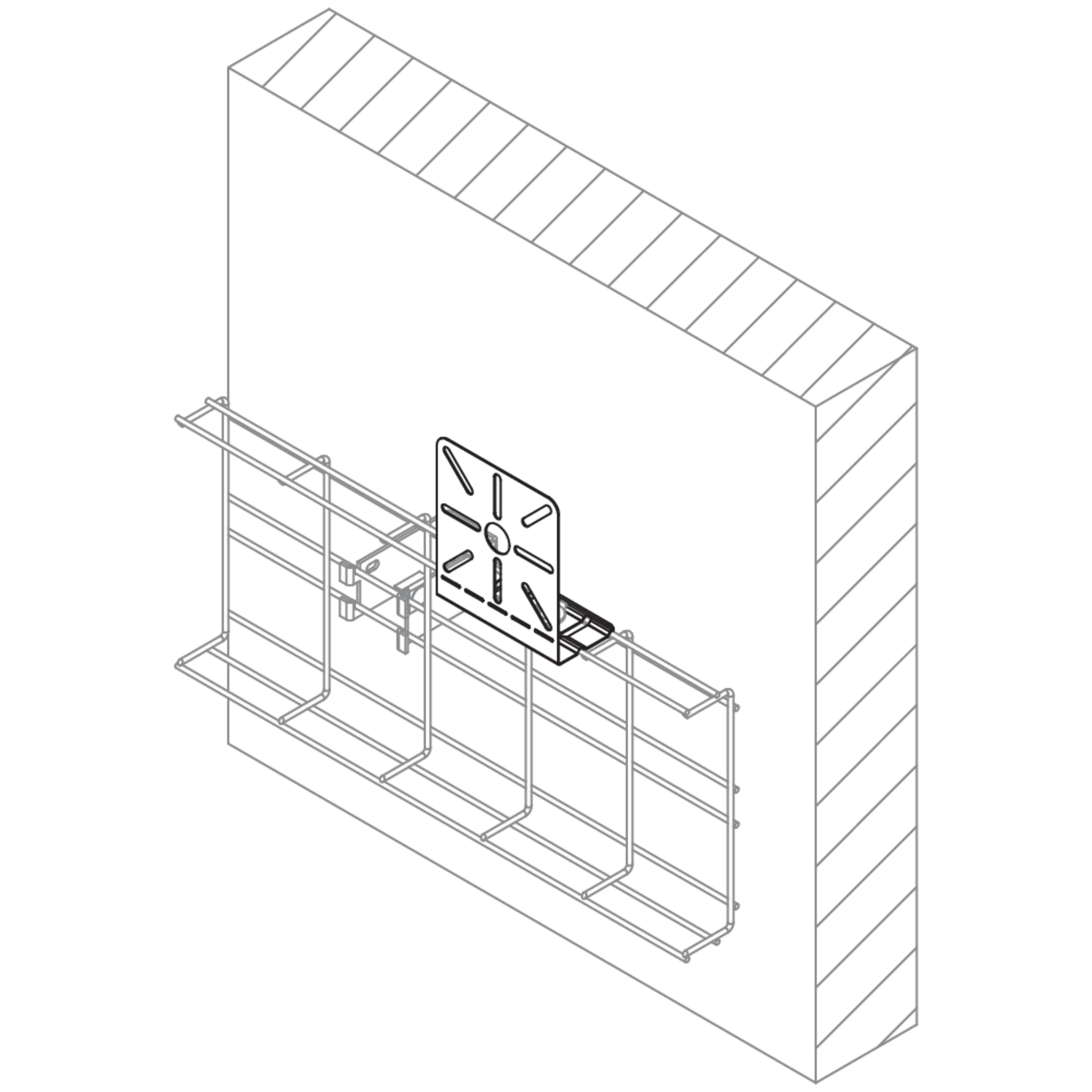

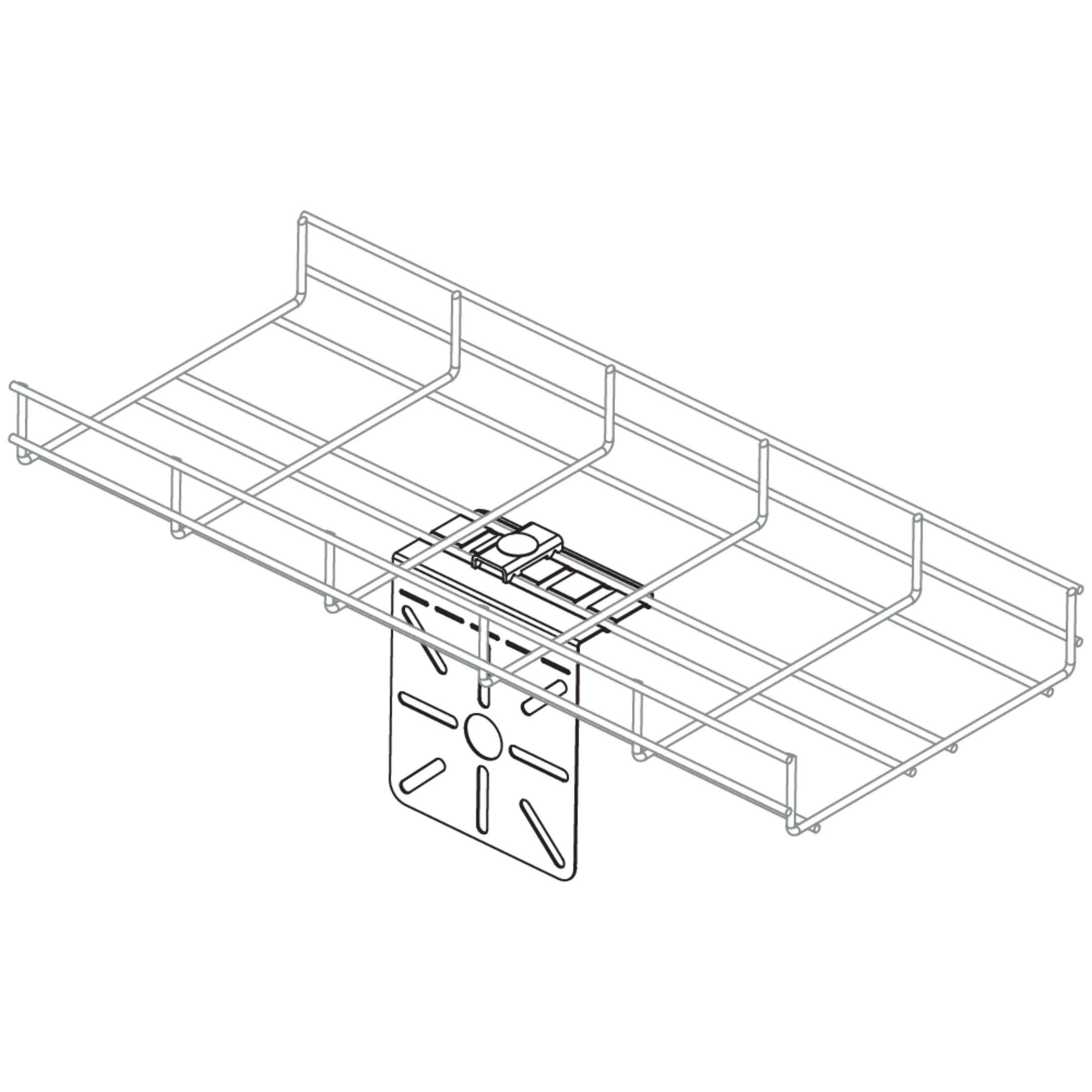

Mithilfe der Montageplatte MP-G90 lassen sich z. B. Abzweigkästen an Gitterbahnen befestigen. Die Platte selbst wird mit dem Gitterbahn-Verbinder GV 30 an der Gitterbahn montiert. Durch ihr um 90° abgewinkeltes Befestigungsteil sind erweiterte Montagelösungen möglich. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

MP-G90 50S
Montageplatte

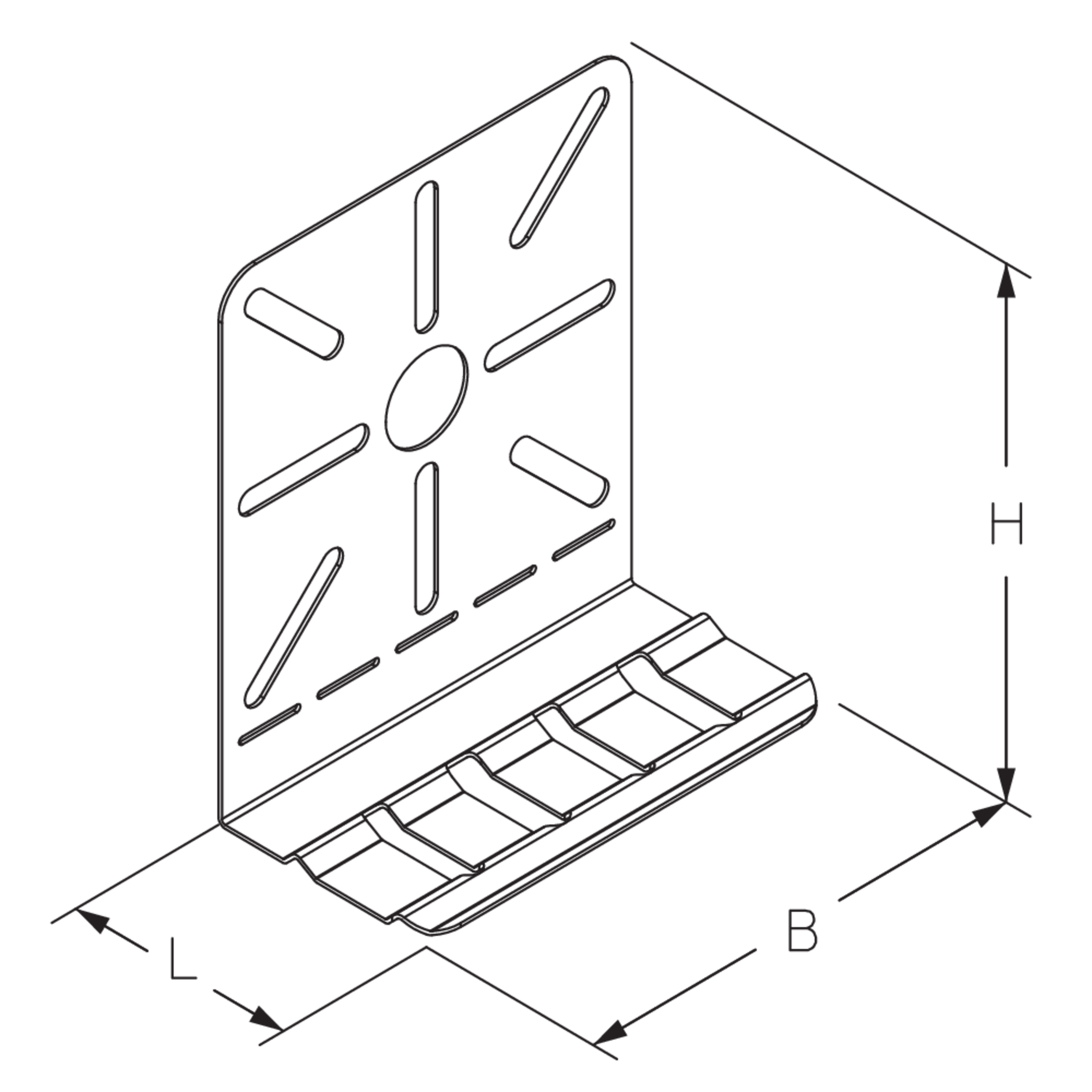

Höhe
139 mm
Breite
120 mm
Länge
61 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
0.195 kg
Inklusivzubehör
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

MP-G90 50F
Montageplatte
Höhe
139 mm
Breite
120 mm
Länge
61 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
0.206 kg
Inklusivzubehör
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

MP-G90 50E4
Montageplatte
Höhe
139 mm
Breite
120 mm
Länge
61 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
0.195 kg
Inklusivzubehör
Mehr Informationen

Details

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
