Varianten
Stahl, band-/sendzimirverzinkt
H
Höhe
B
Breite
L
Länge
t
Materialstärke
QSK
Streckenlast Steuerkabel
A
Querschnittsfläche
G
Gewicht je Lagermengeneinheit
-

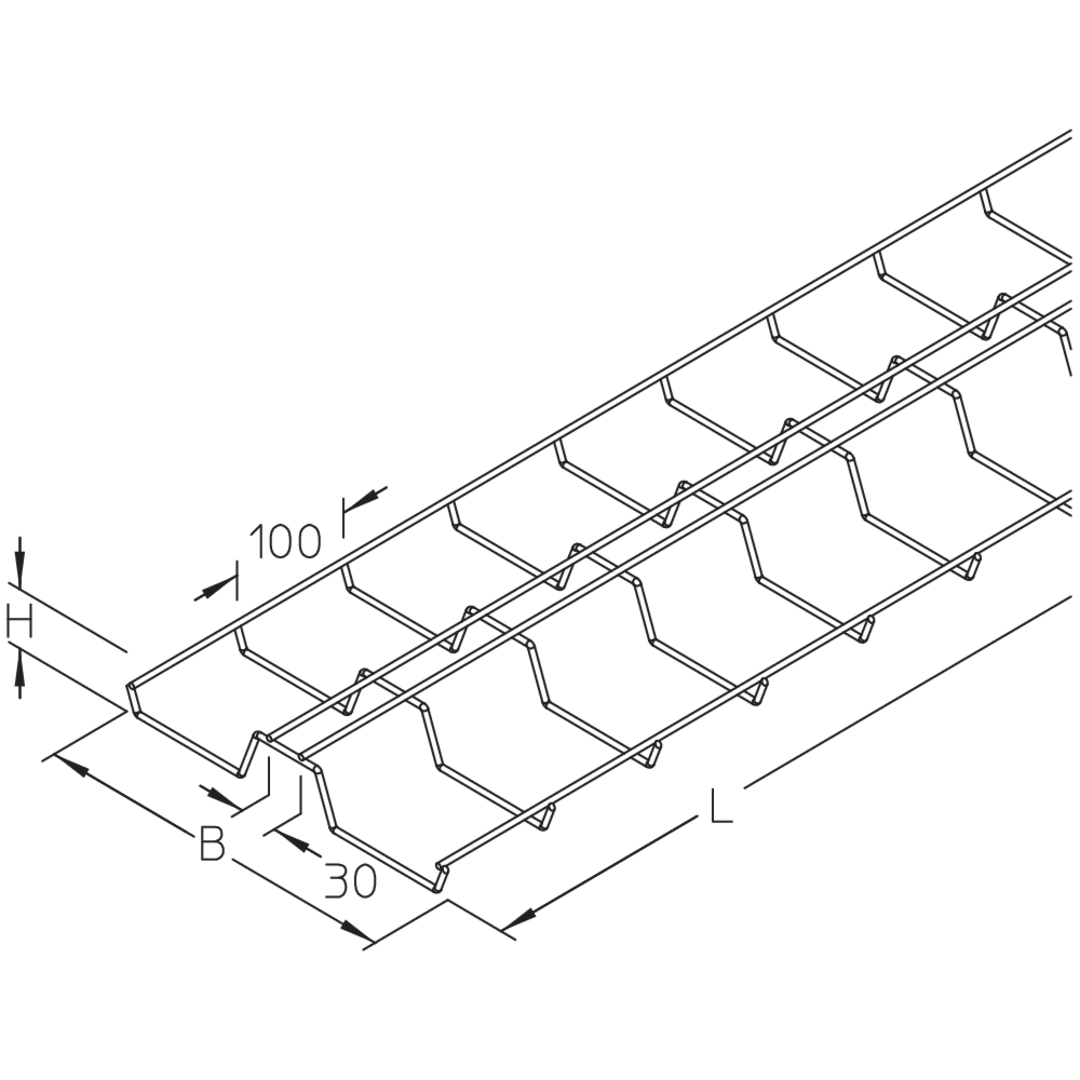

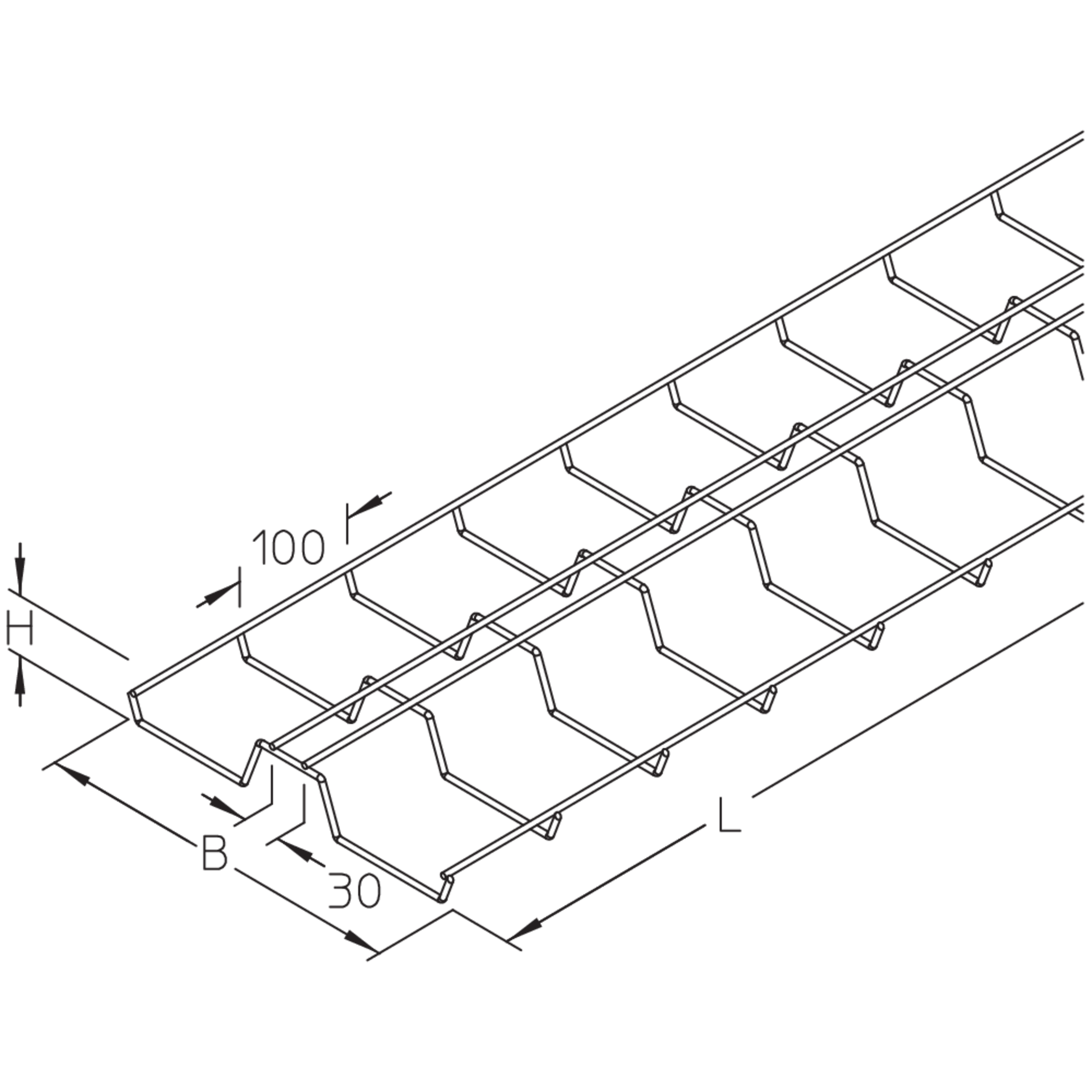

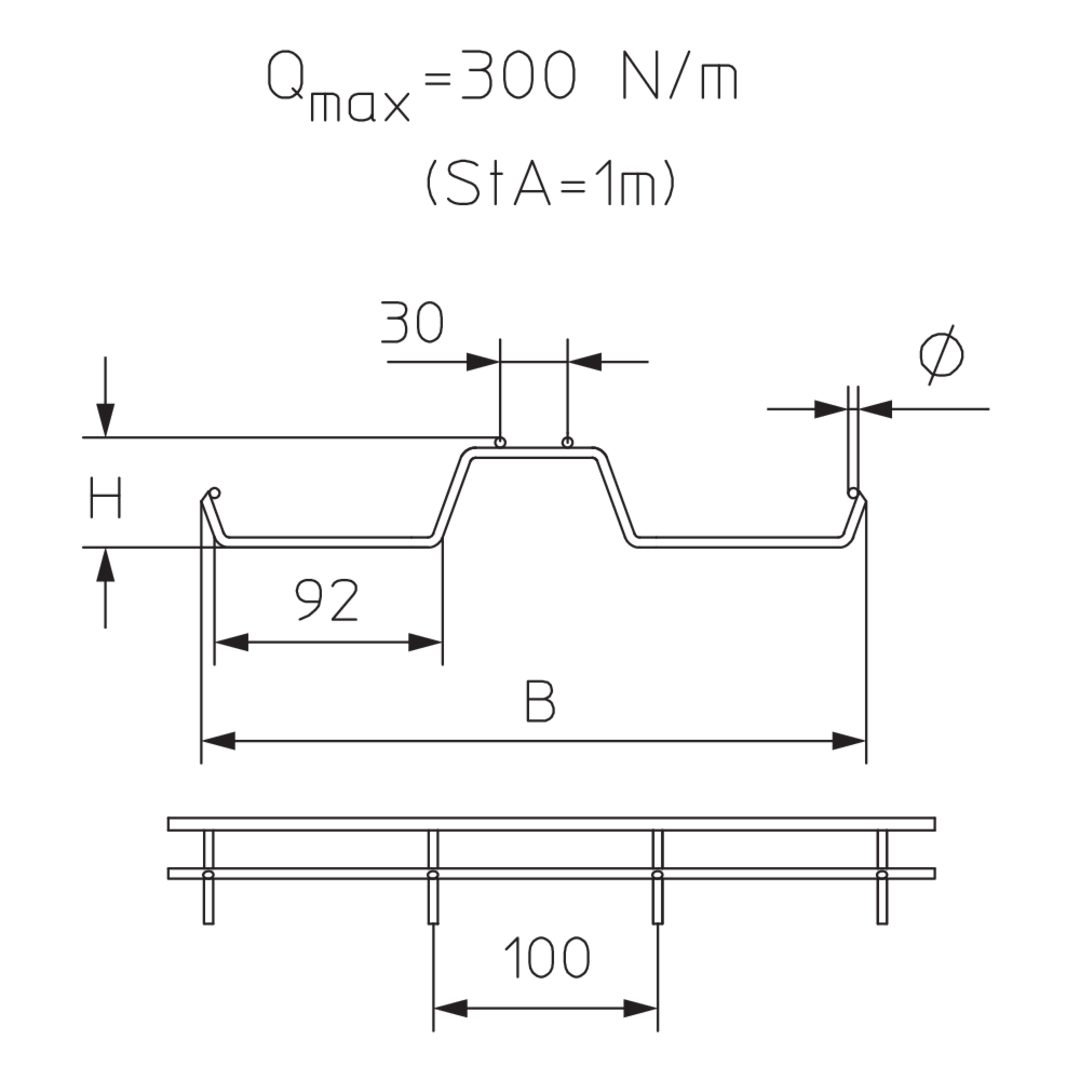

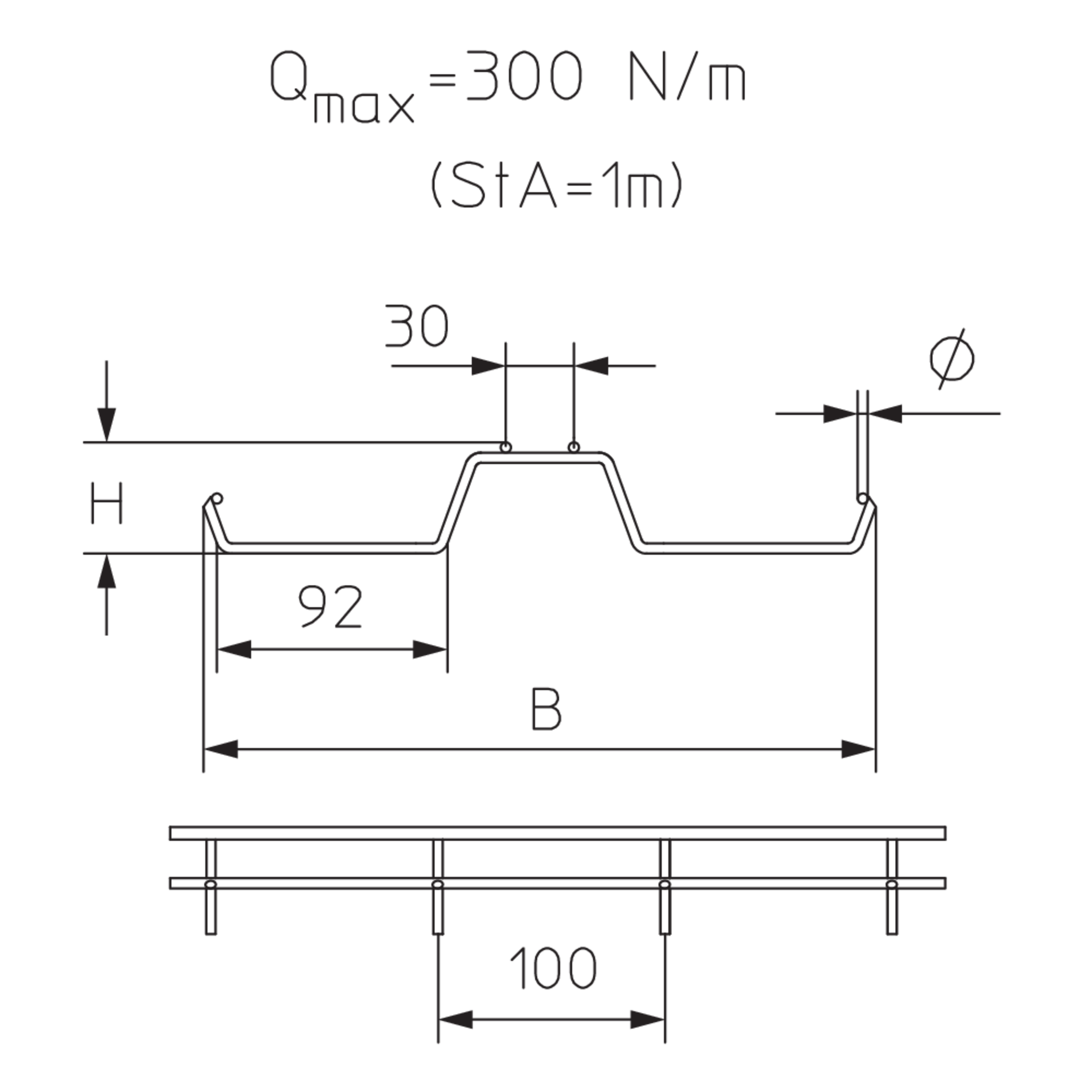

GTD 30S

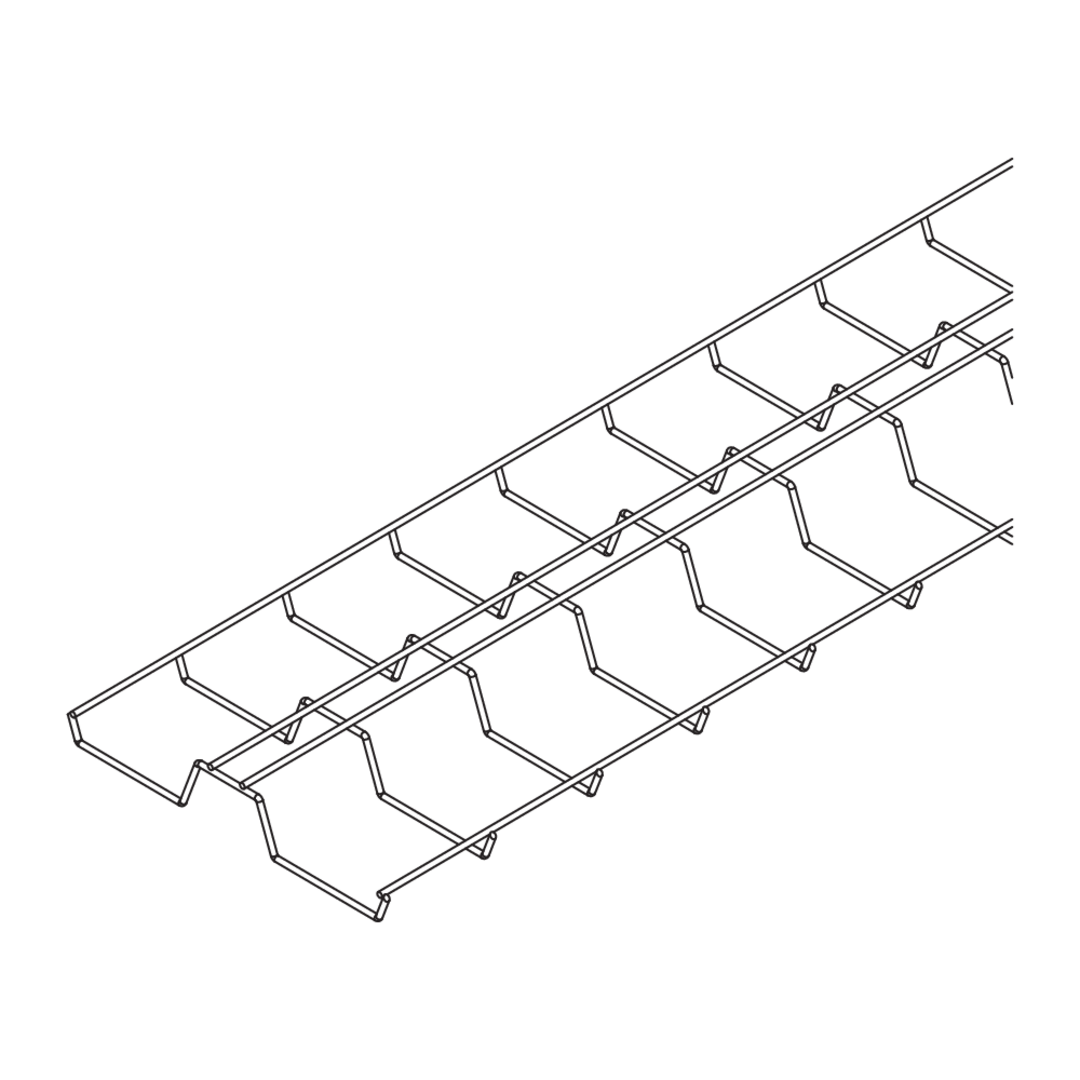

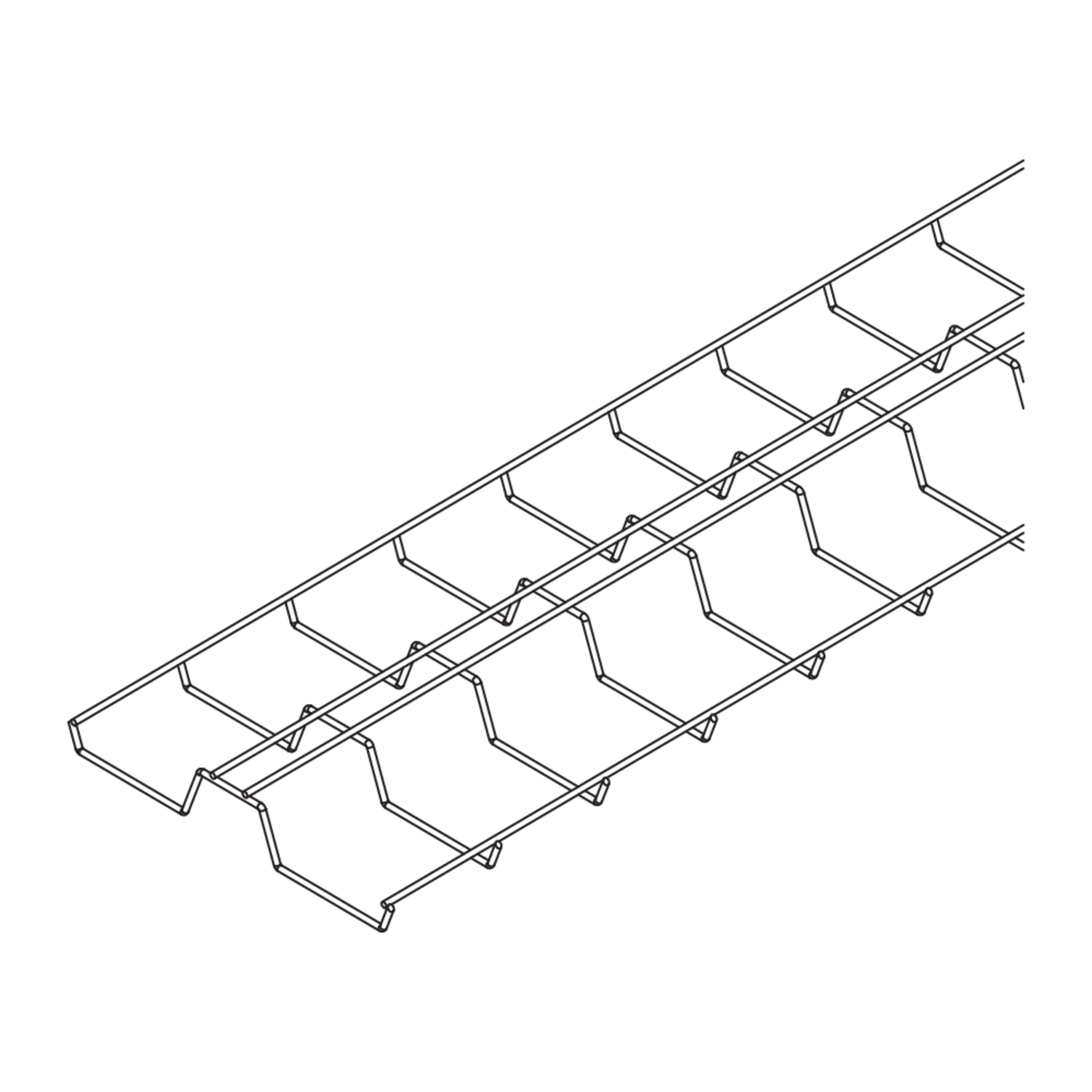

Gitterbahn50 mm300 mm3000 mm4.50 mm0.13 kN/m85 cm23.010 kg
Stahl, stück-/tauchfeuerverzinkt
H
Höhe
B
Breite
L
Länge
t
Materialstärke
QSK
Streckenlast Steuerkabel
A
Querschnittsfläche
G
Gewicht je Lagermengeneinheit
-
GTD 30F
Gitterbahn50 mm300 mm3000 mm4.50 mm0.13 kN/m85 cm23.220 kg
Stahl, galvanisch verzinkt
H
Höhe
B
Breite
L
Länge
t
Materialstärke
QSK
Streckenlast Steuerkabel
A
Querschnittsfläche
G
Gewicht je Lagermengeneinheit
-
GTD 30GV
Gitterbahn50 mm300 mm3000 mm4.50 mm0.13 kN/m85 cm23.010 kg
Edelstahl, Werkstoff Nr. 1.4301 (V2A)
H
Höhe
B
Breite
L
Länge
t
Materialstärke
QSK
Streckenlast Steuerkabel
A
Querschnittsfläche
G
Gewicht je Lagermengeneinheit
-
GTD 30E
Gitterbahn50 mm300 mm3000 mm4.50 mm0.13 kN/m85 cm23.030 kg
