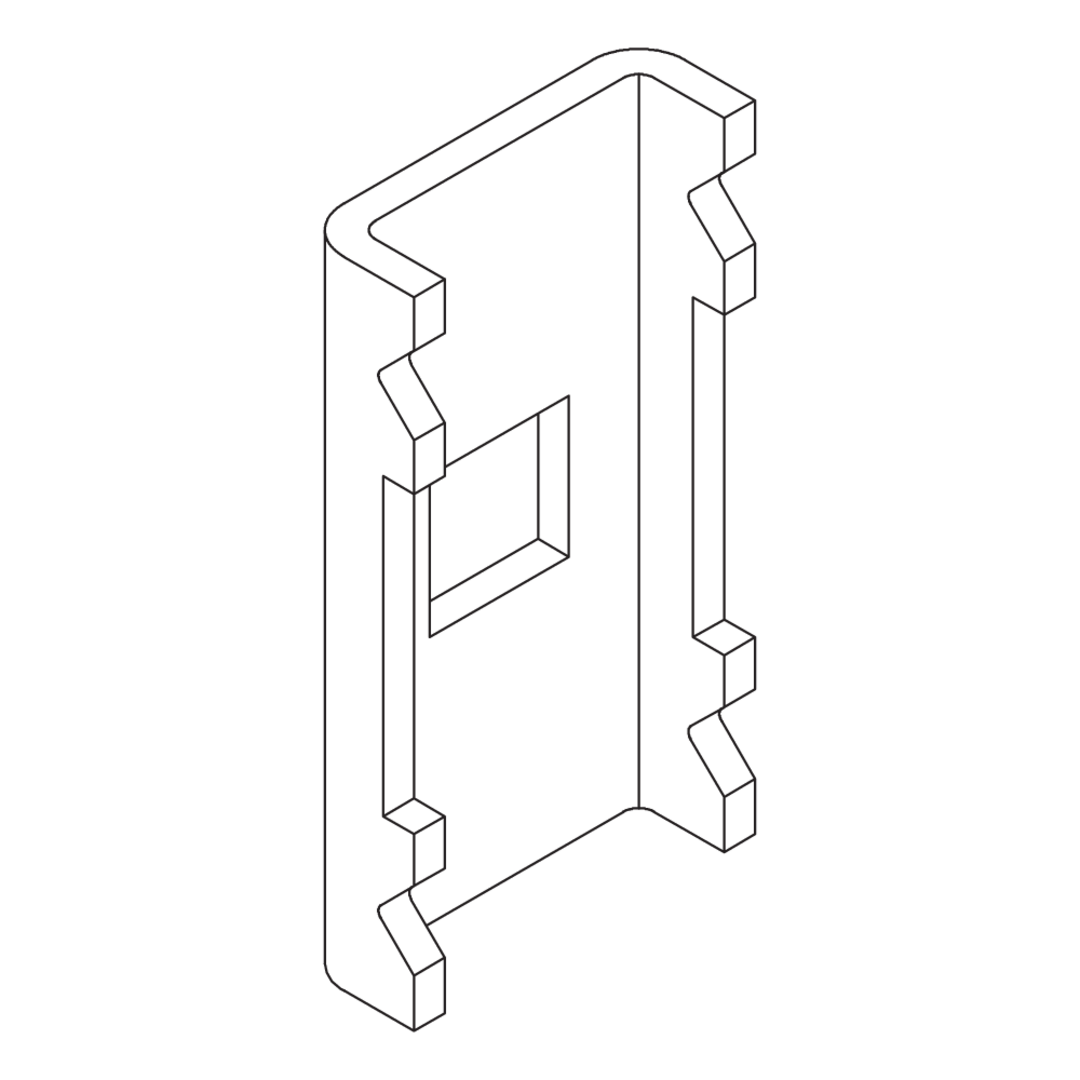

GV-L 30

Gitterbahn-Verbinder

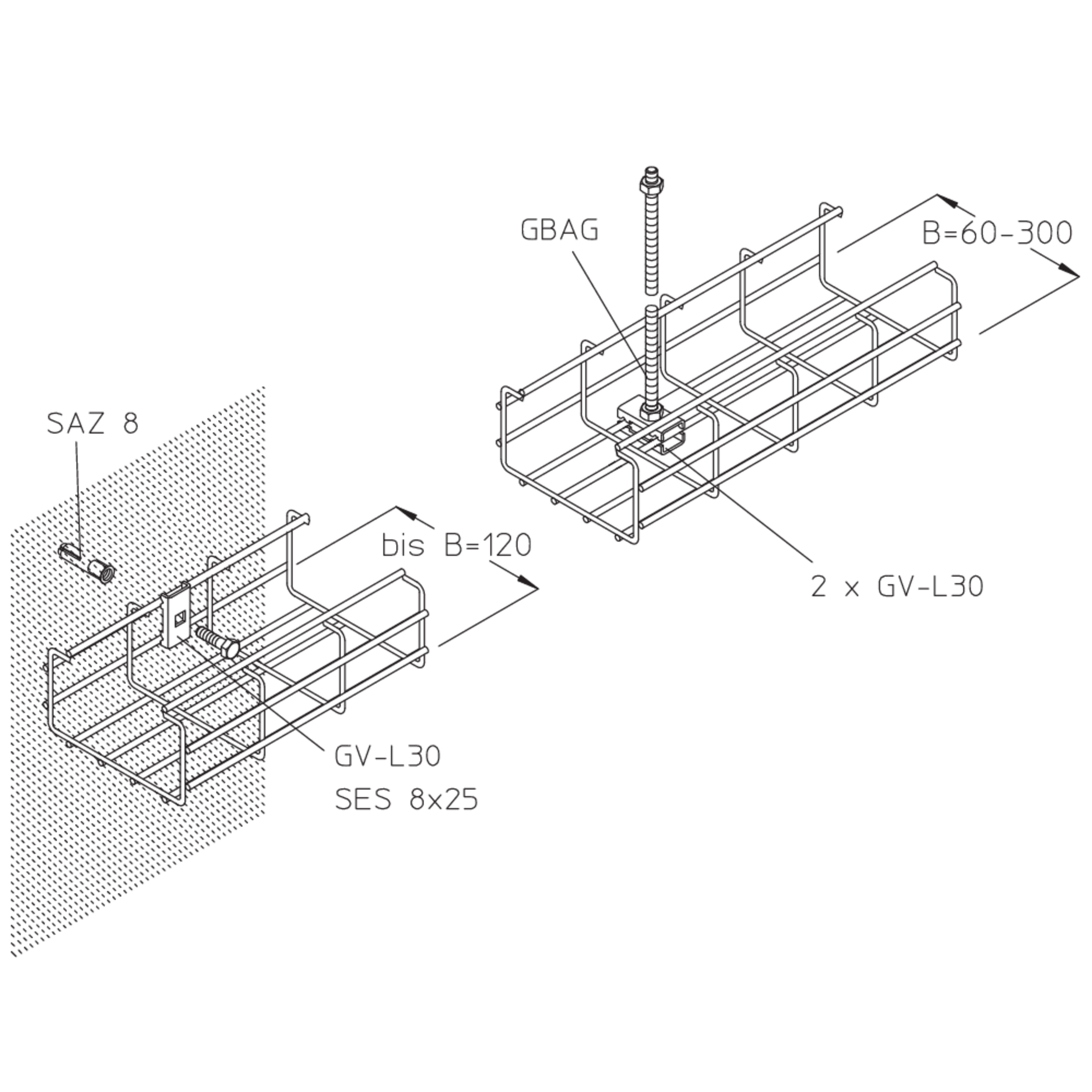

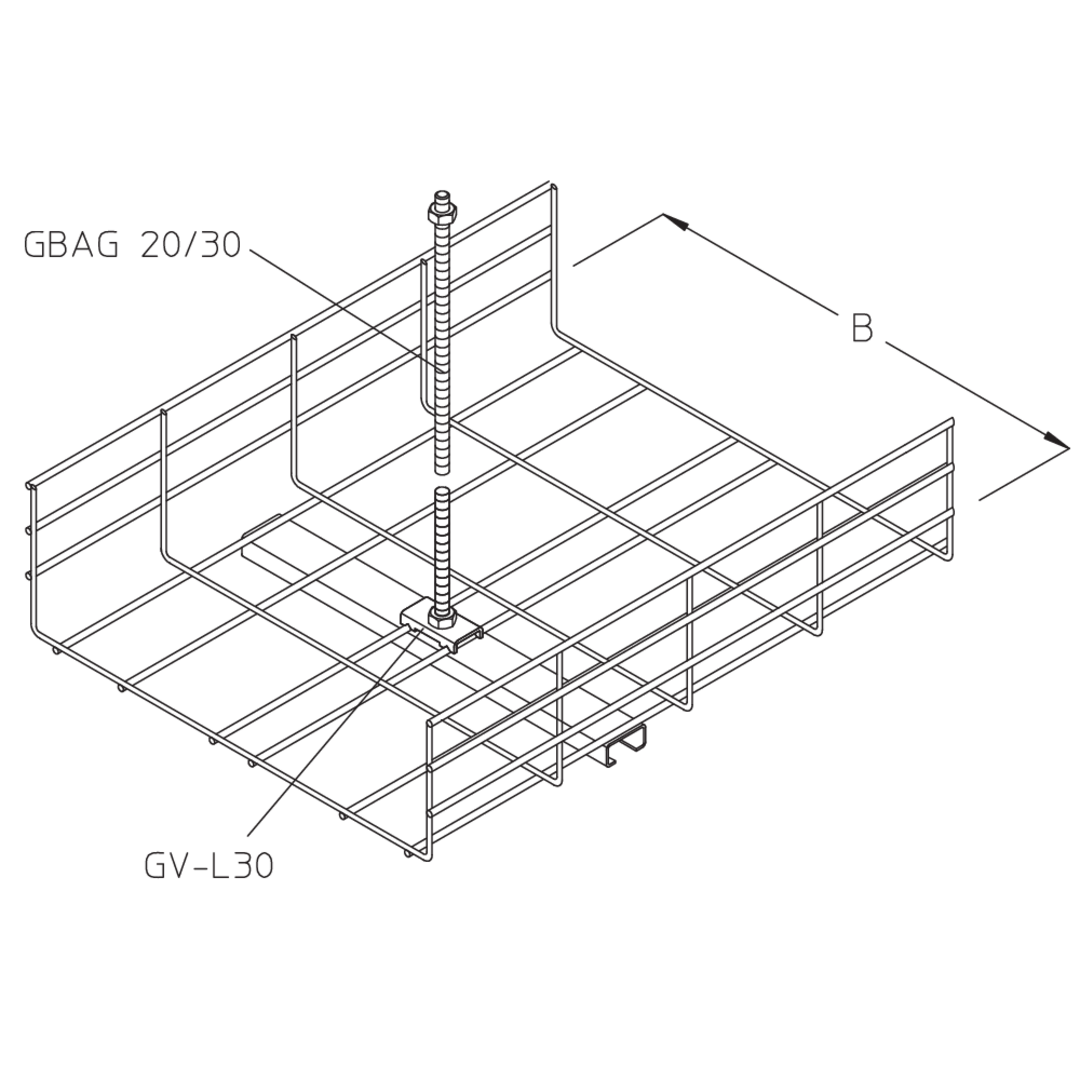

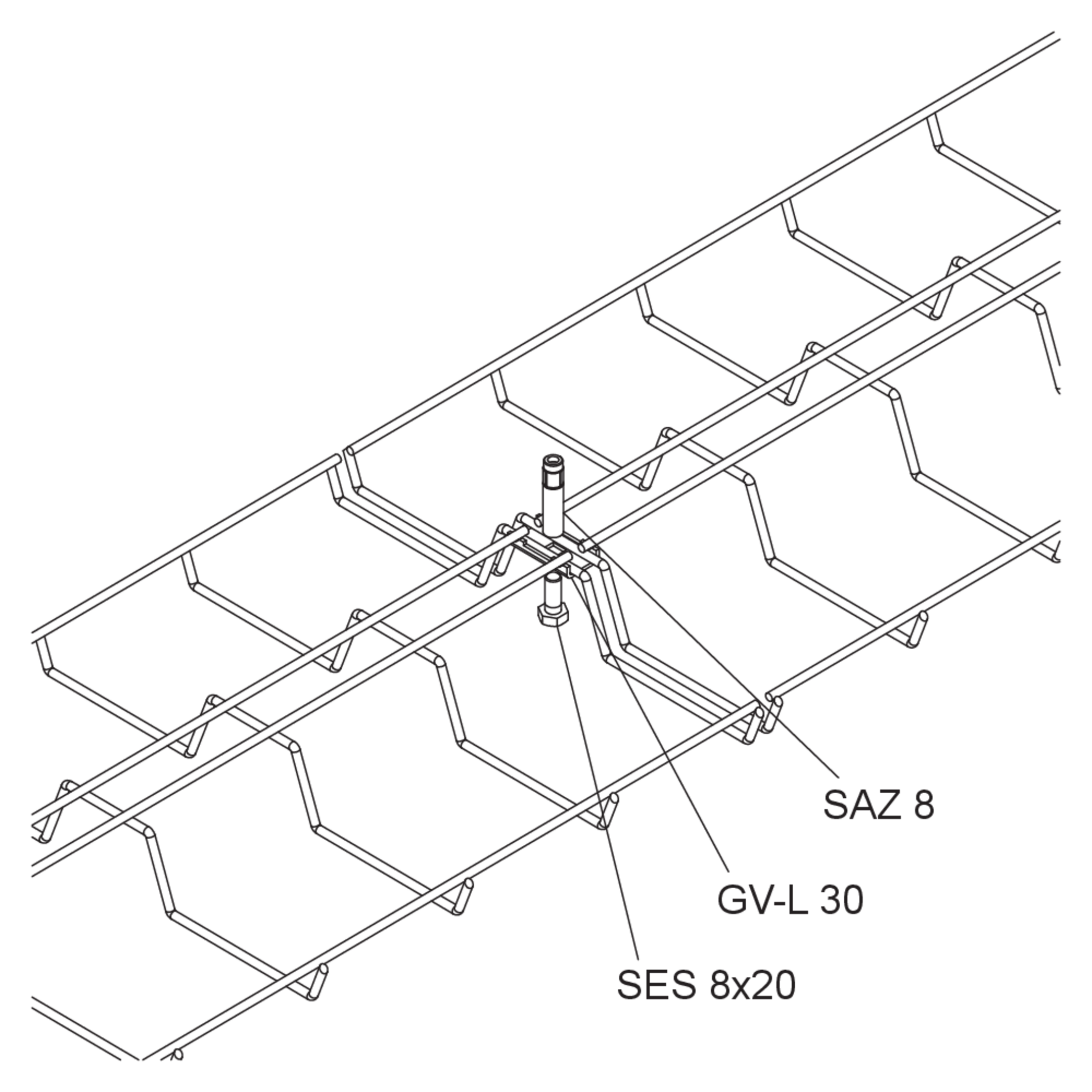

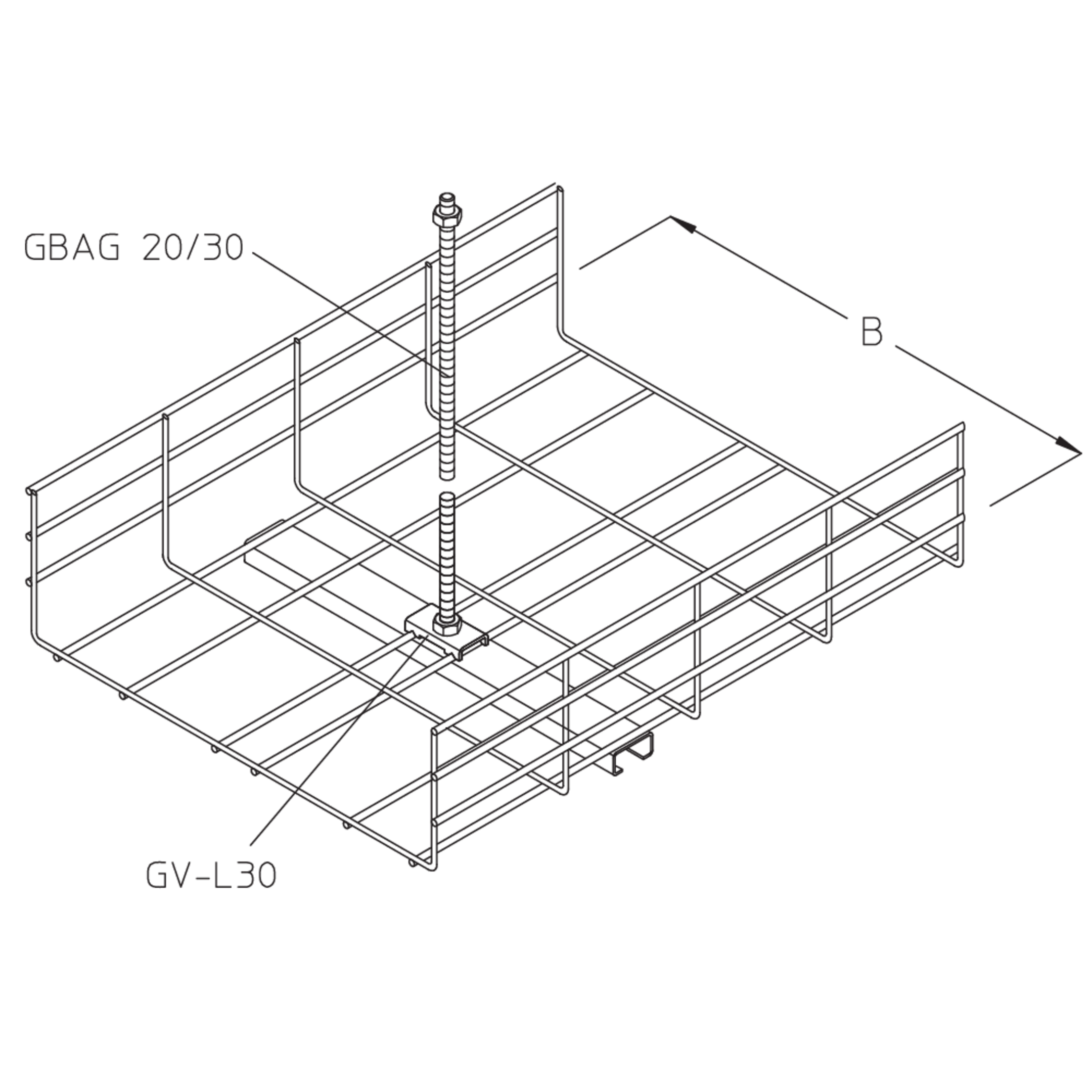

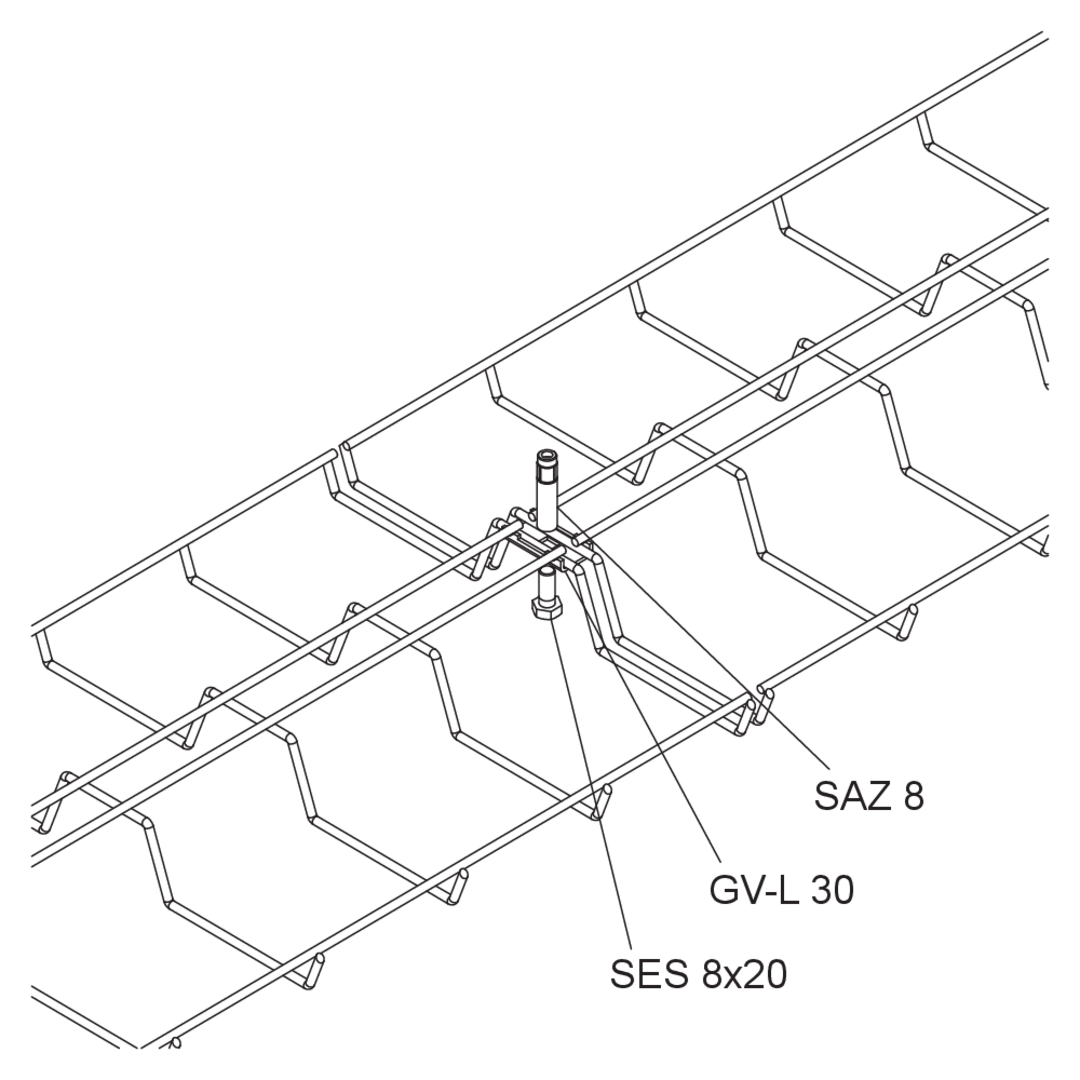

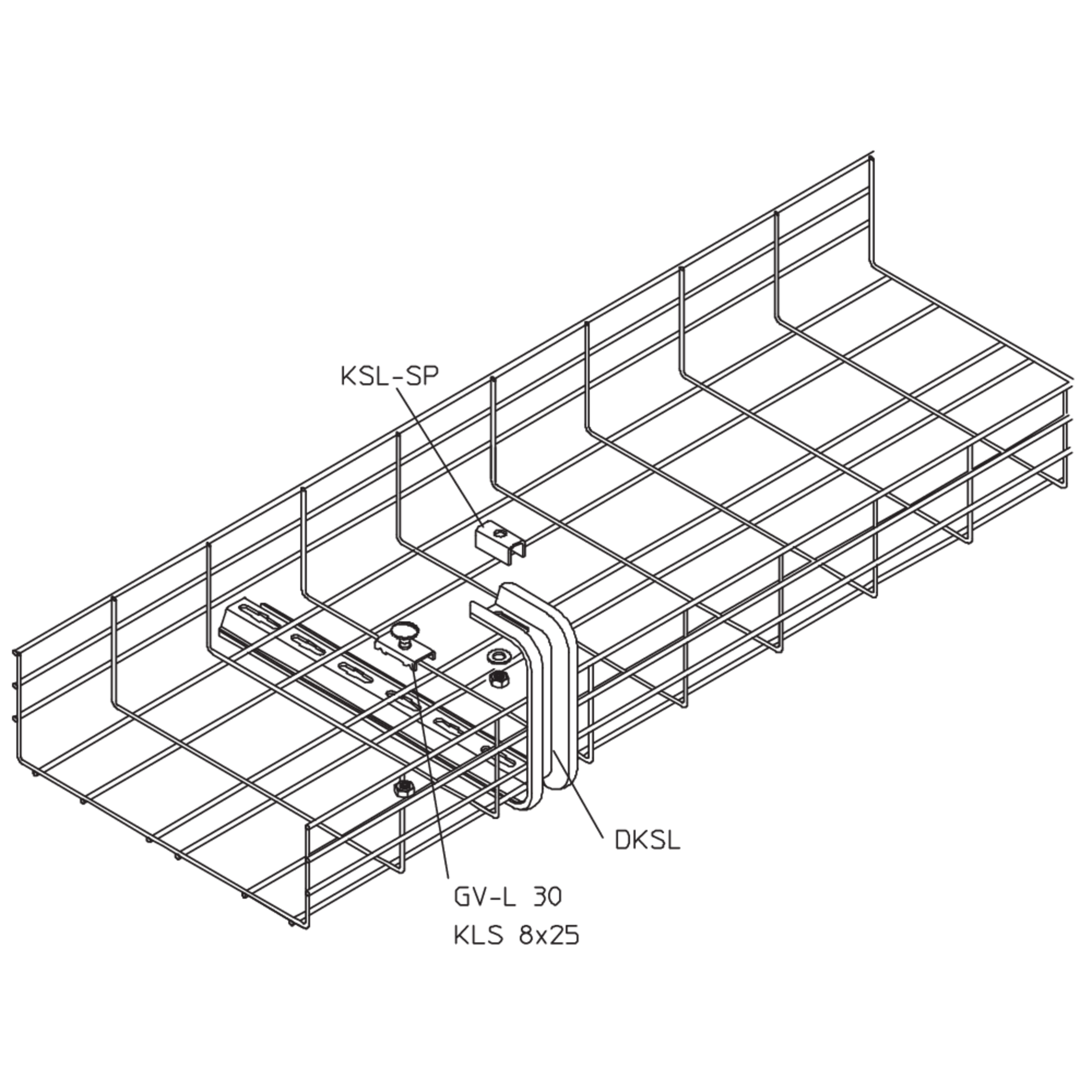

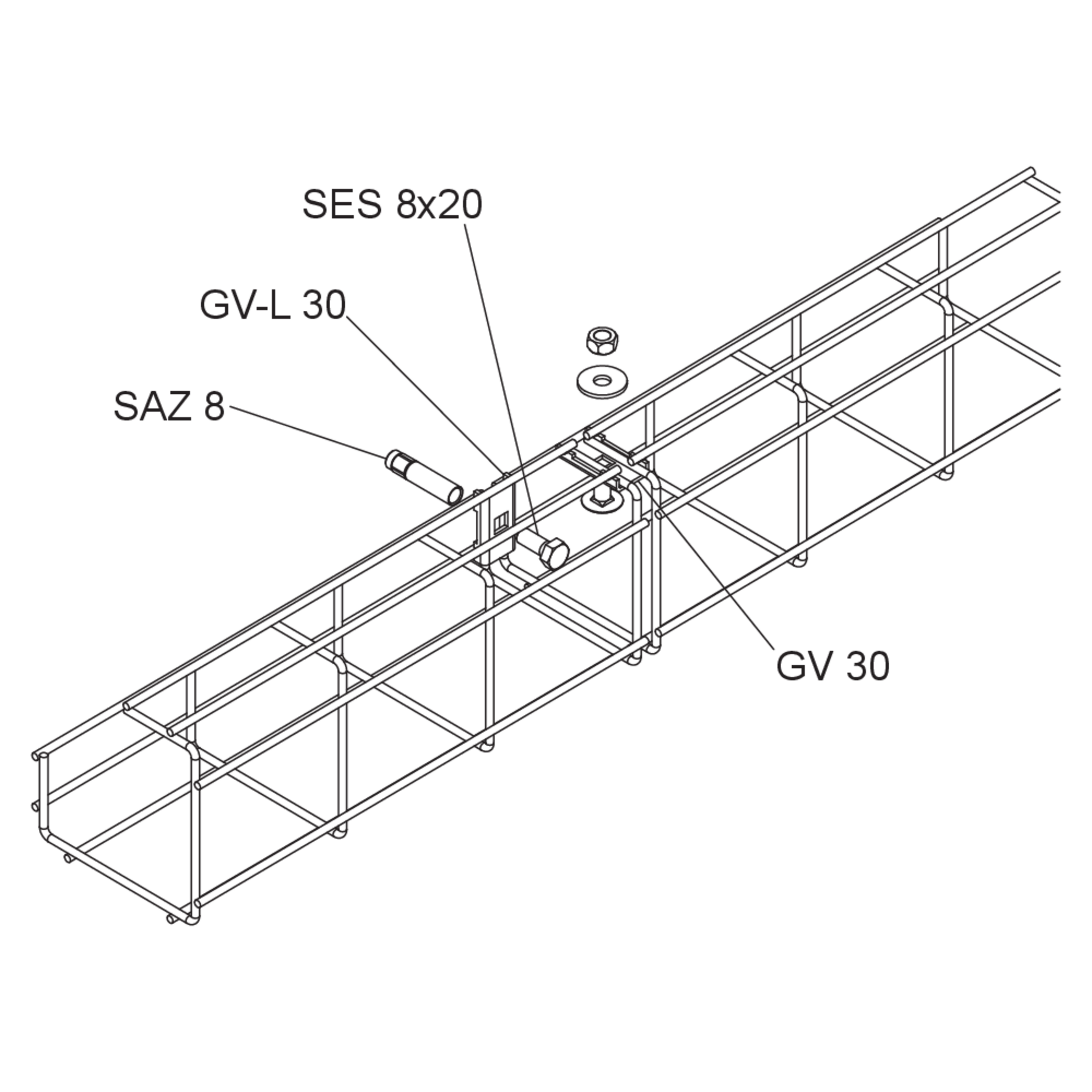

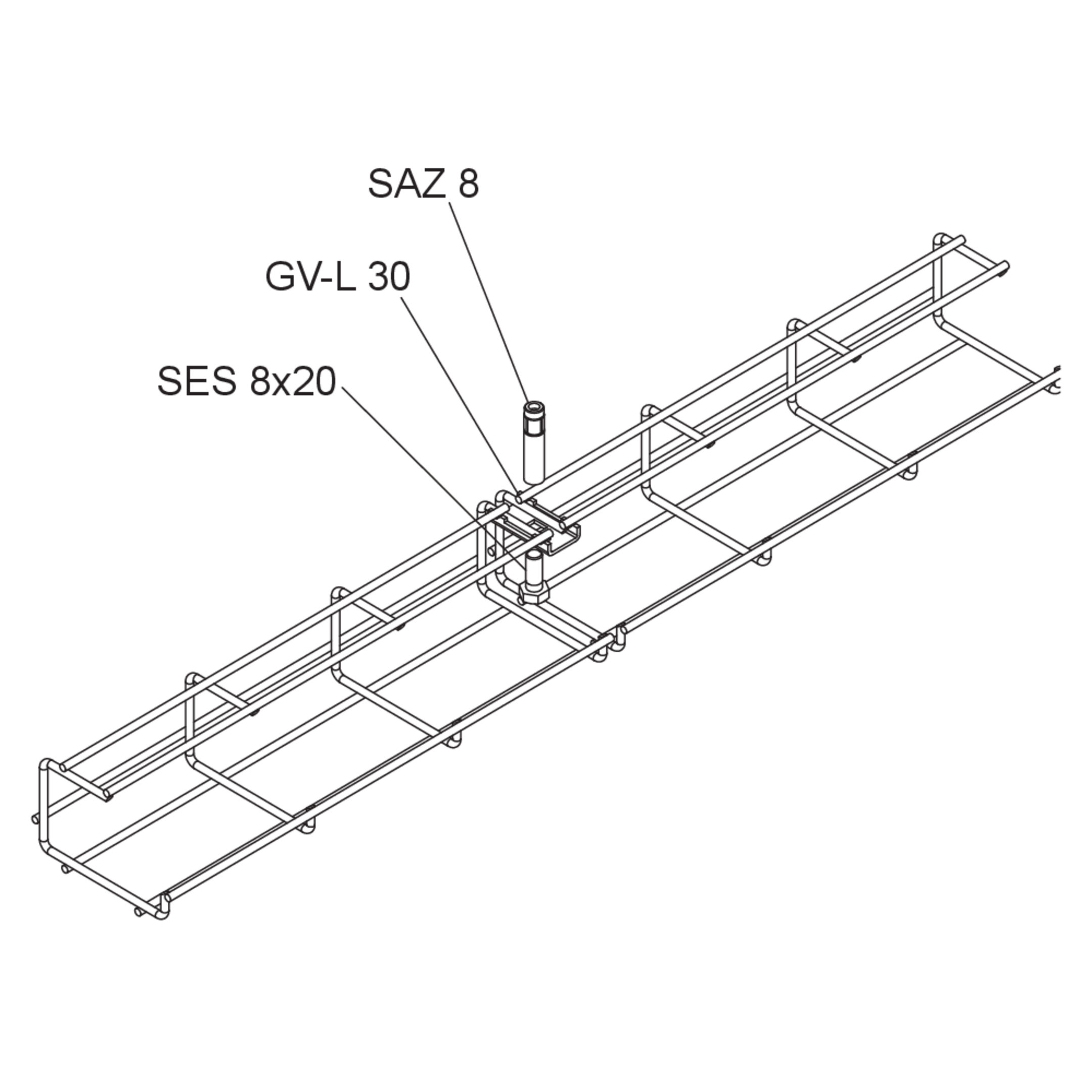

Der Gitterbahn-Verbinder GV-L 30 kommt gemäß Montageanleitung bei der Wand- und Deckenmontage von Gitterbahnen zum Einsatz. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

GV-L 30F
Verbinder-Lasche

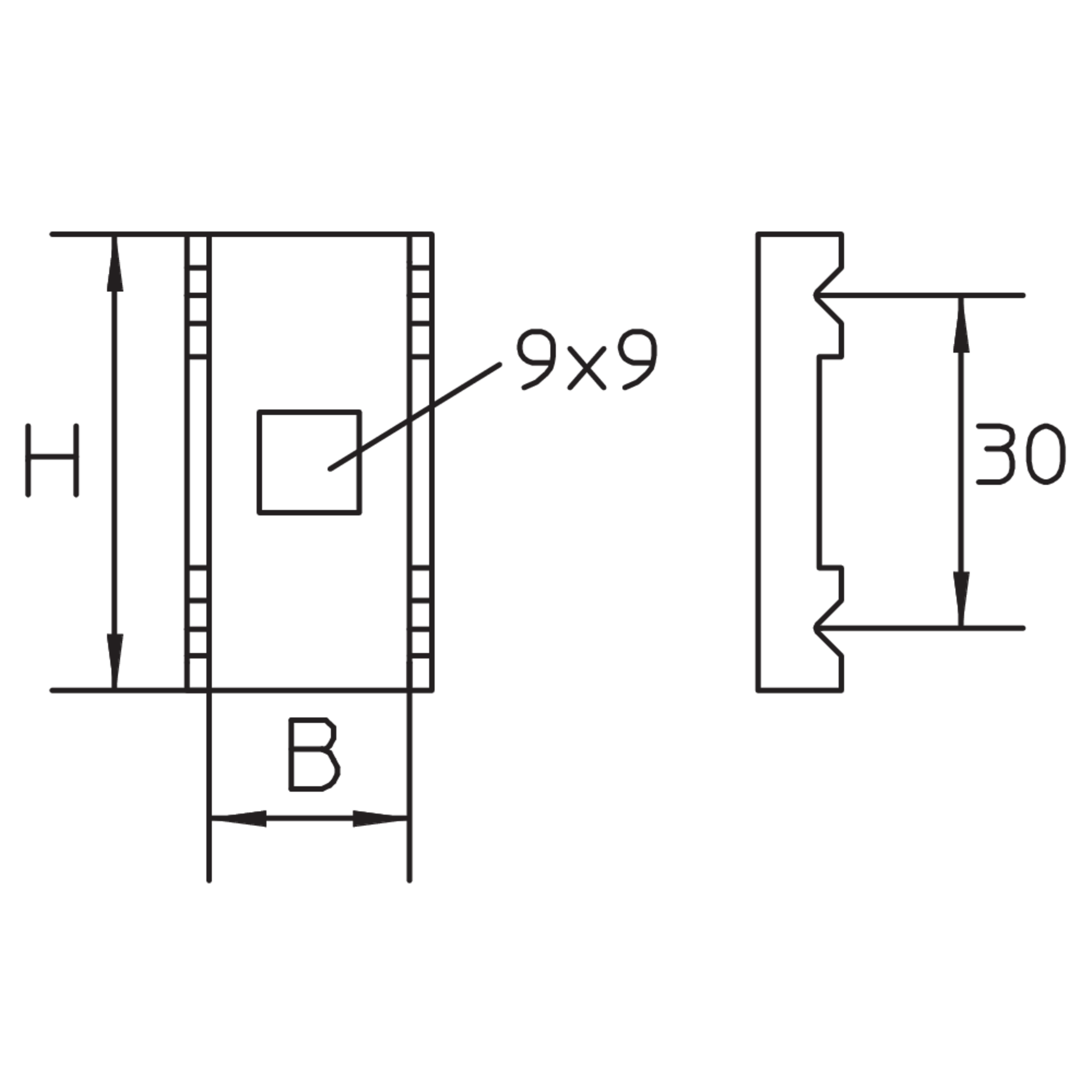

Höhe
41 mm
Breite
22 mm
Länge
8 mm
Gewicht je Lagermengeneinheit
0.017 kg
Mehr Informationen

Stahl, galvanisch verzinkt

GV-L 30GV
Verbinder-Lasche
Höhe
41 mm
Breite
22 mm
Länge
8 mm
Gewicht je Lagermengeneinheit
0.017 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

GV-L 30E
Verbinder-Lasche
Höhe
41 mm
Breite
22 mm
Länge
8 mm
Gewicht je Lagermengeneinheit
0.016 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

GV-L 30E4
Verbinder-Lasche
Höhe
41 mm
Breite
22 mm
Länge
8 mm
Gewicht je Lagermengeneinheit
0.016 kg
Mehr Informationen
