GKAB

Gitterbahn-Abgangsblech

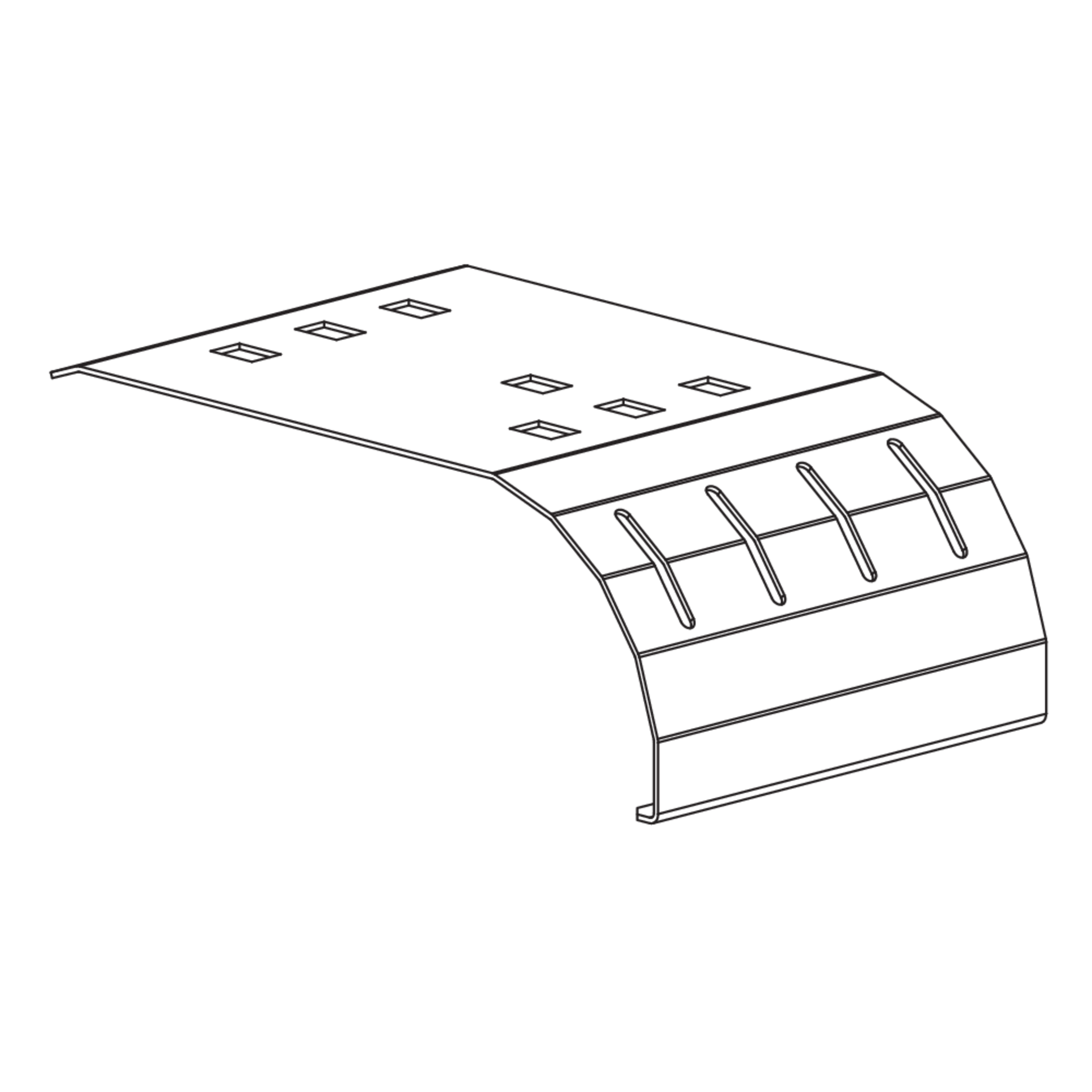

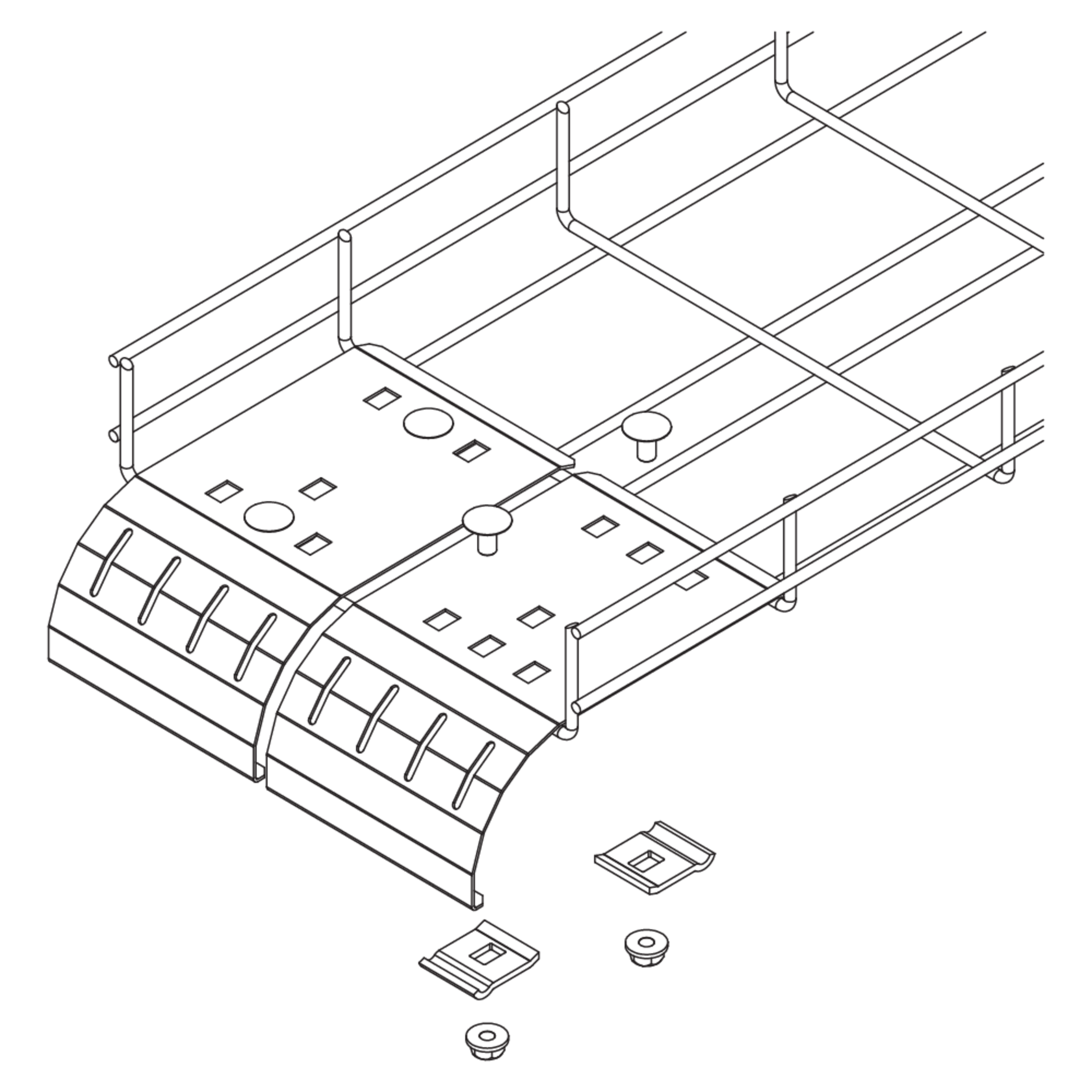

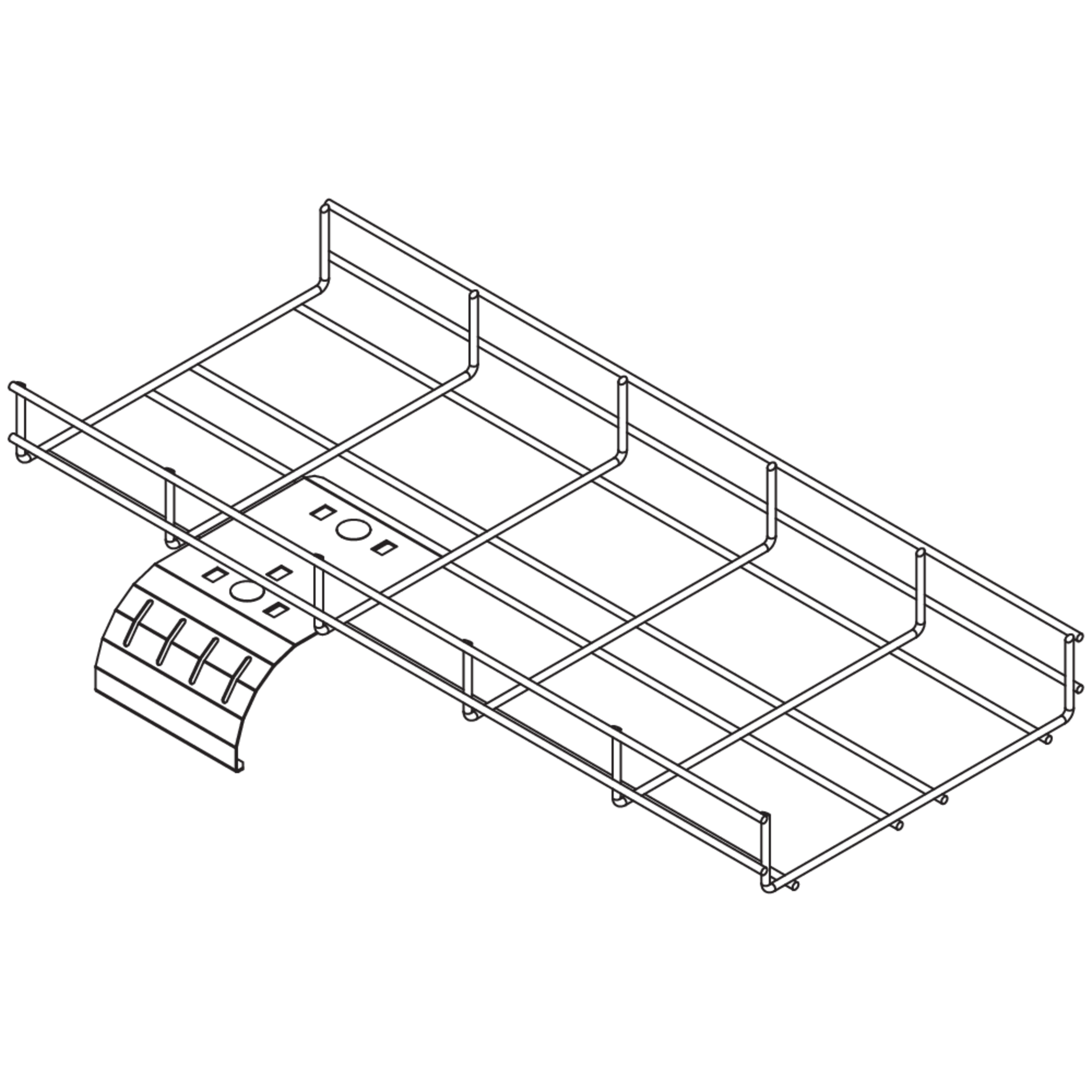

Das Gitterbahn-Abgangsblech GKAB unterstützt die Einhaltung von erforderlichen Biegeradien bei der vertikalen Ausführung von Kabeln und Leitungen. Es wird mit zwei Klemmbefestigungen KLU an der Gitterbahn montiert. Der Abstand der Längsdrähte der Gitterbahn spielt bei der Montage keine Rolle, allerdings sollte der Abstand der Querdrähte mind. 94 mm betragen. Das Gitterbahn-Abgangsblech GKAB besteht aus sendzimir-feuerverzinktem Stahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

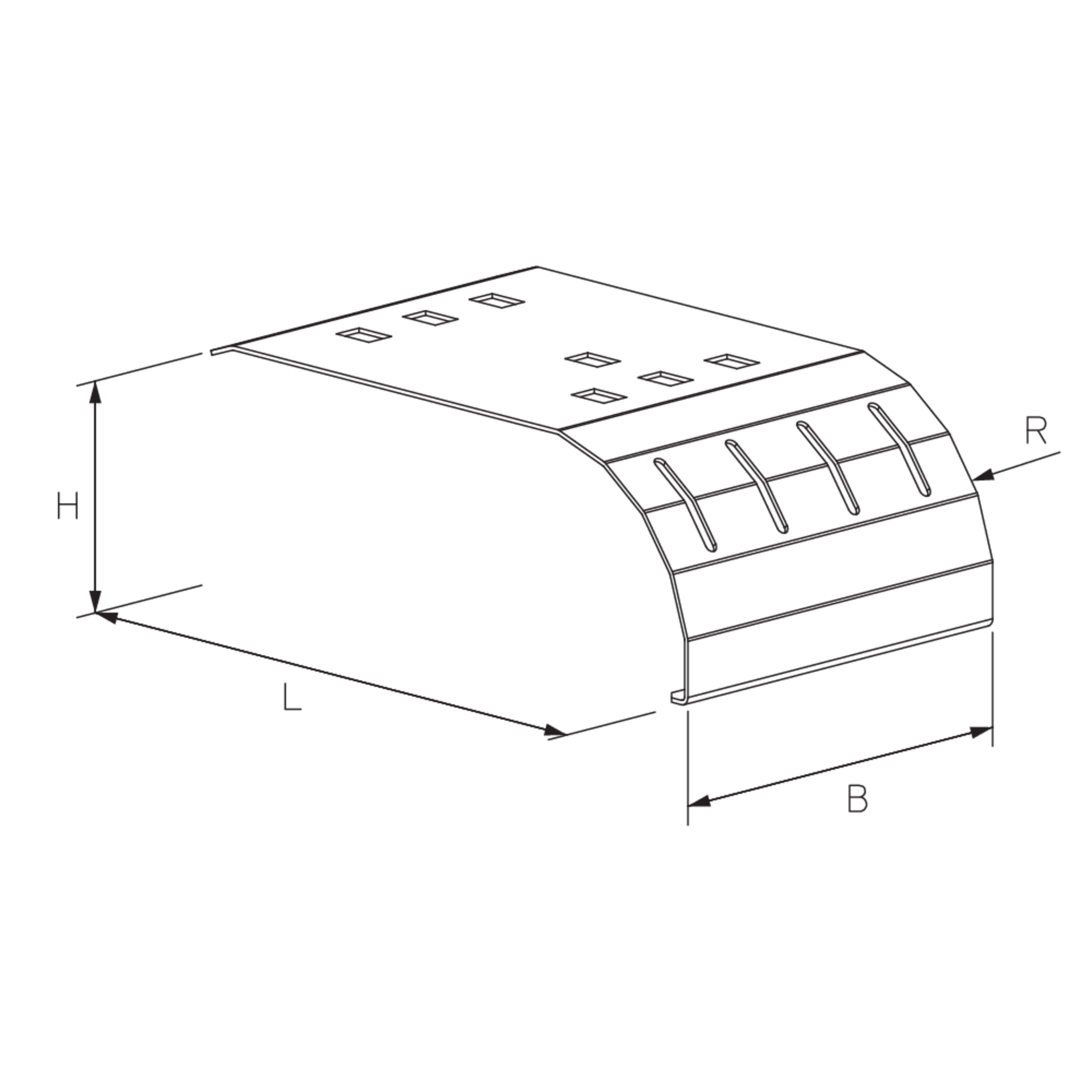

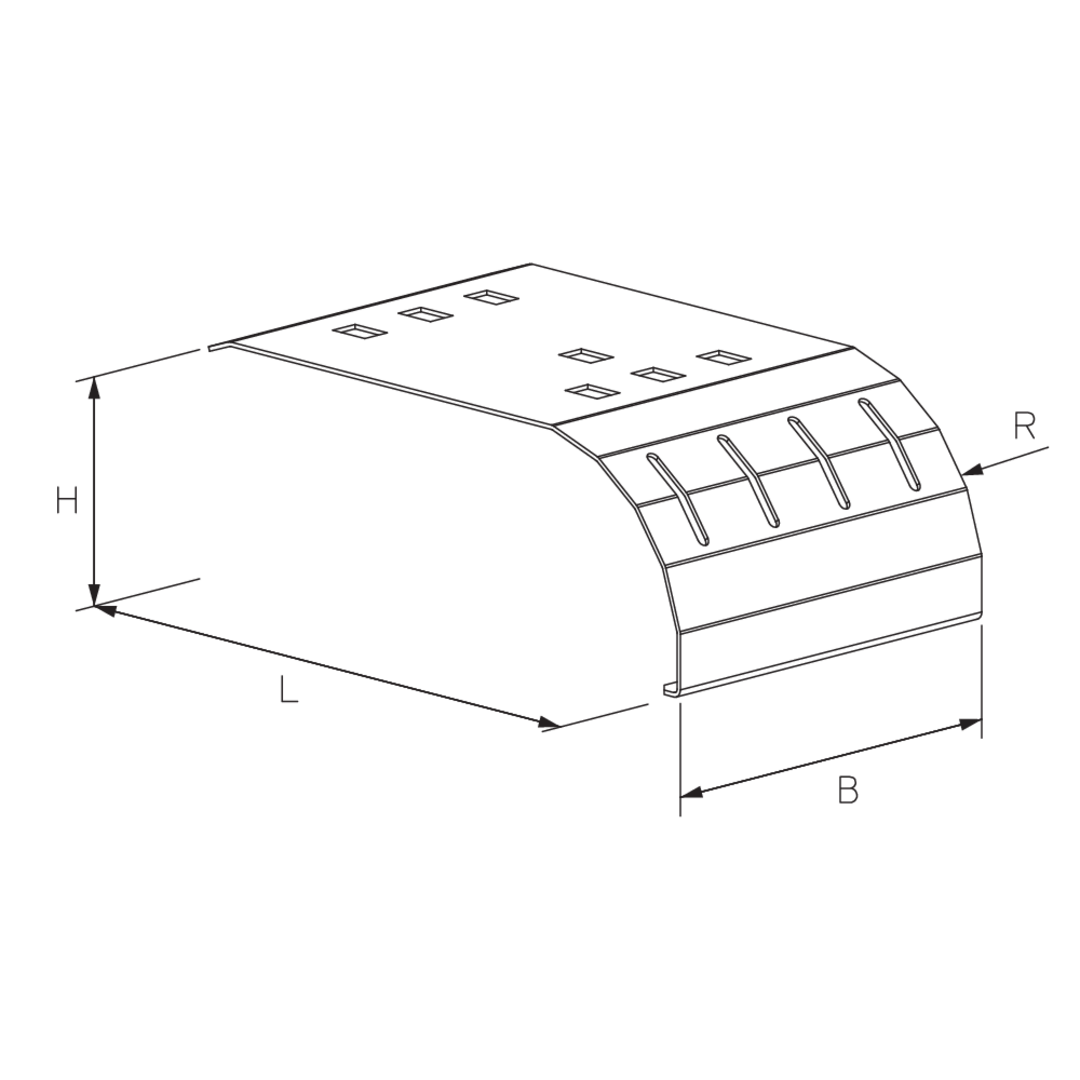

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • GKAB S
    Kabelabgangsblech
    55 mm
    94 mm
    150 mm
    1.00 mm
    45 mm
    0.179 kg

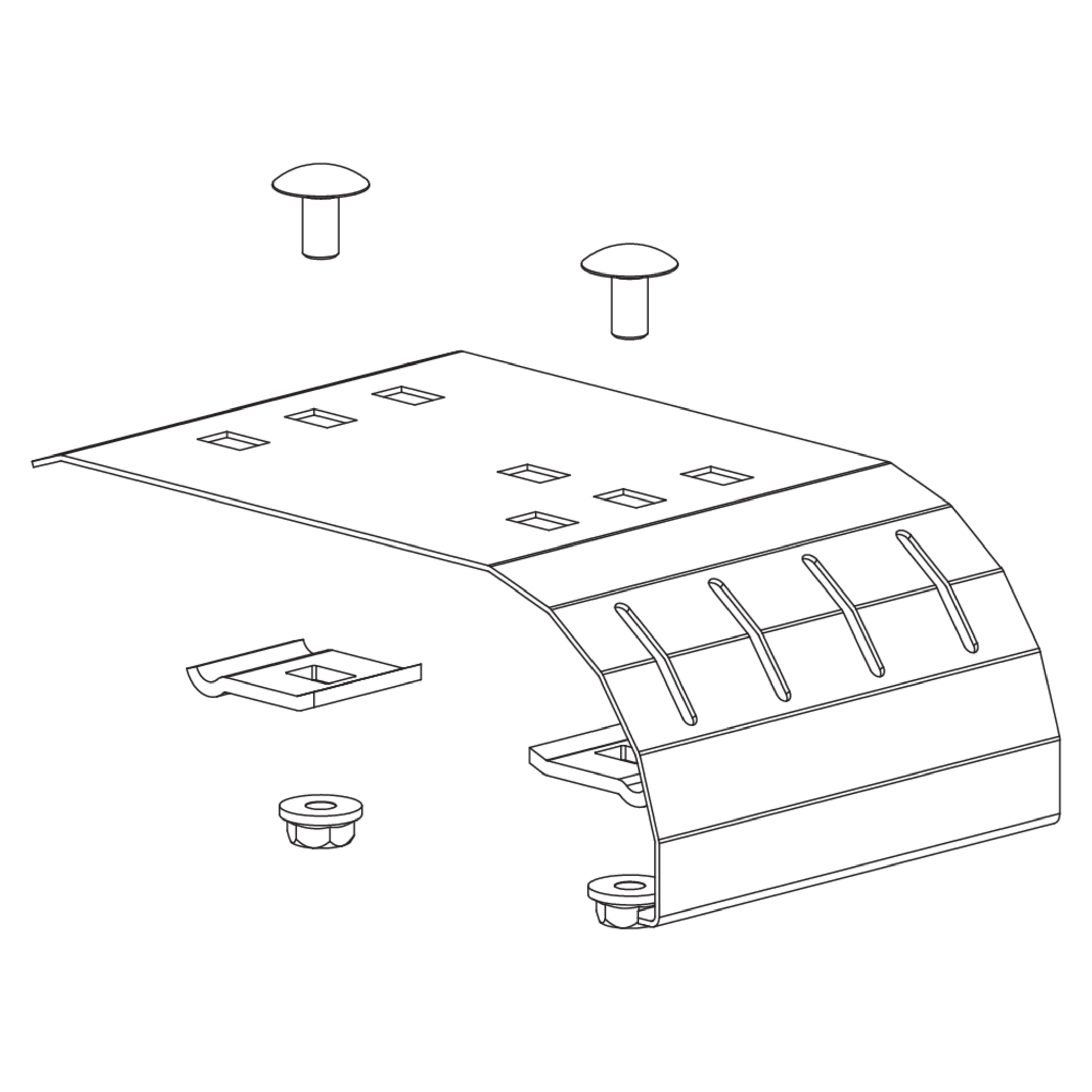

    Included accessories
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

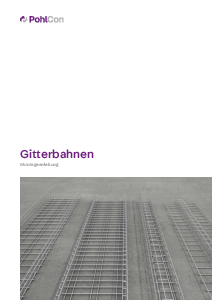

  • Gitterbahnen - Montageanleitung

    Montageanleitung

    PDF, 4 MB

    de en

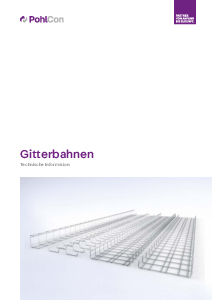

  • Gitterbahnen - Technische Information

    Technische Information

    PDF, 2 MB

    de en

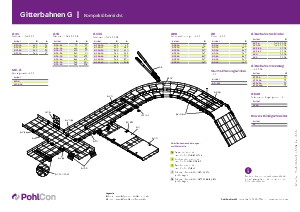

  • Gitterbahnen G

    Kompaktübersicht

    PDF, 533 KB

    de
    Download

Inklusivzubehör
