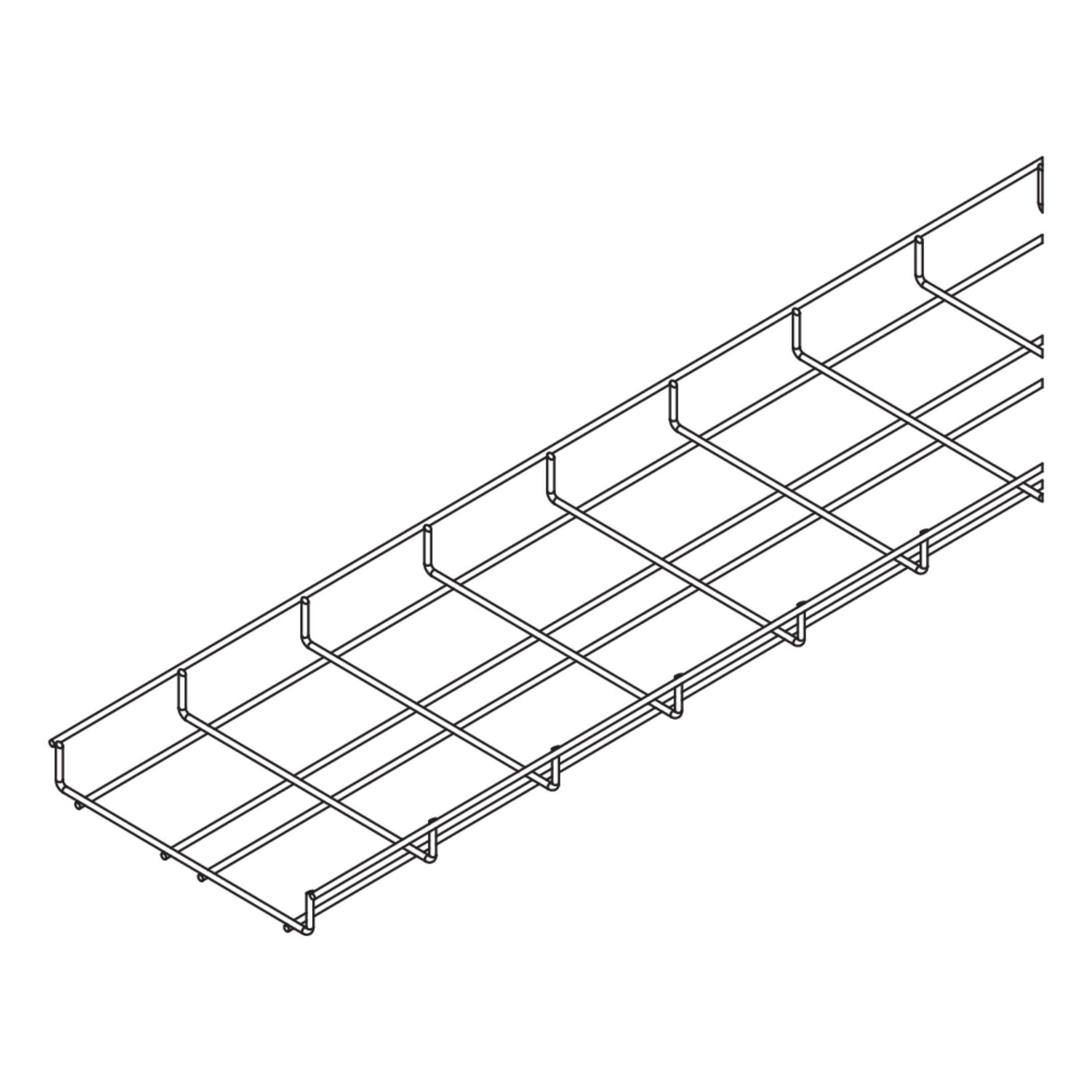

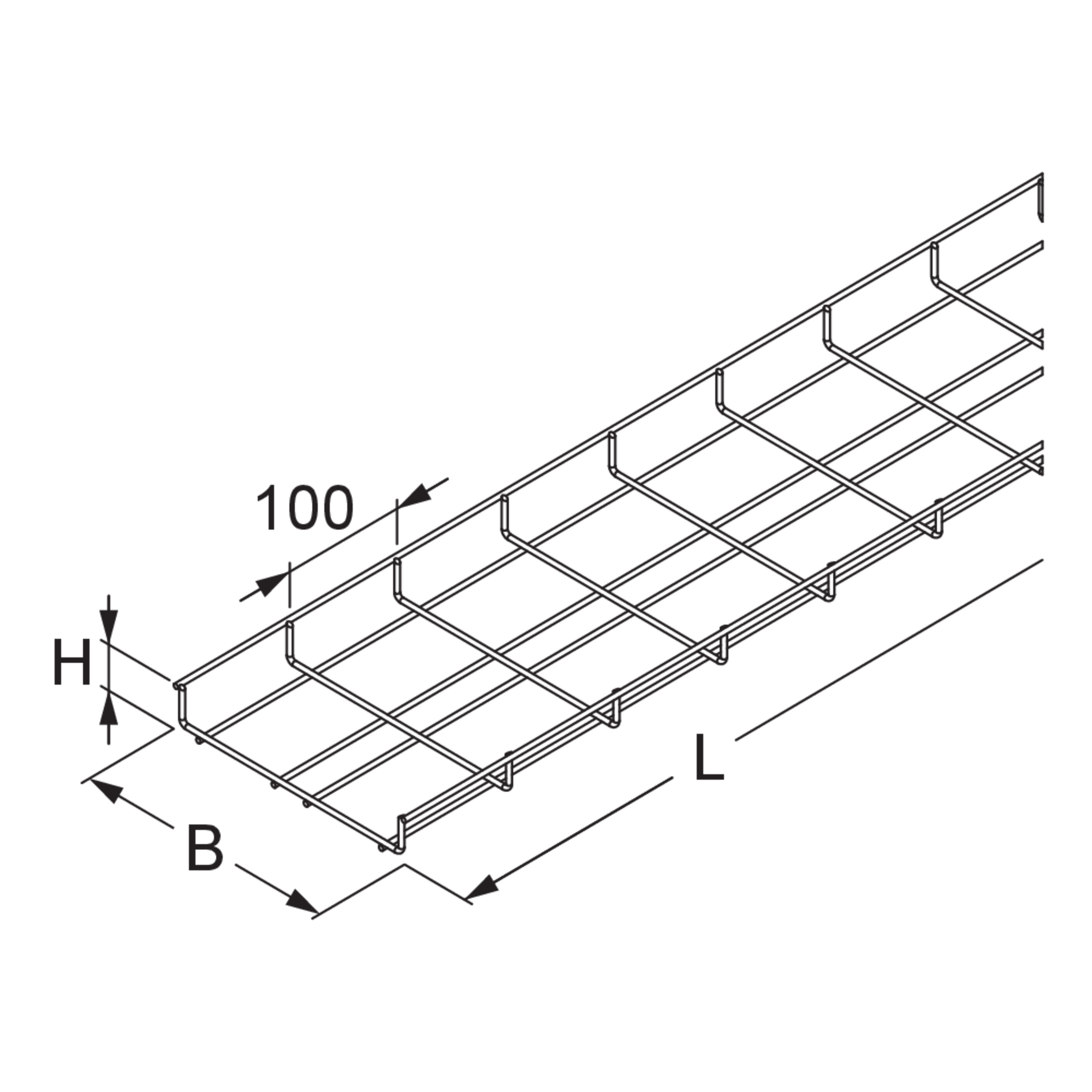

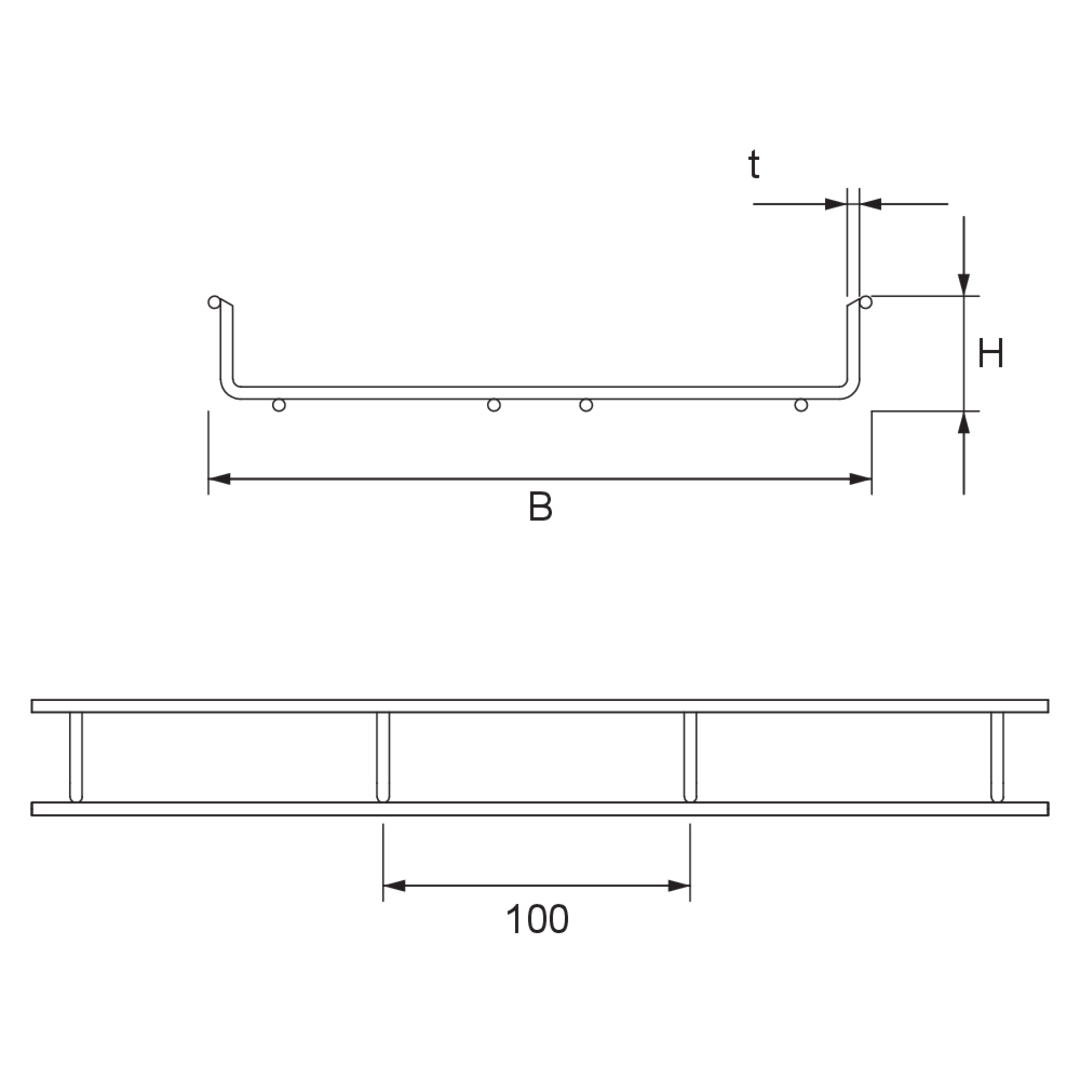

G 35

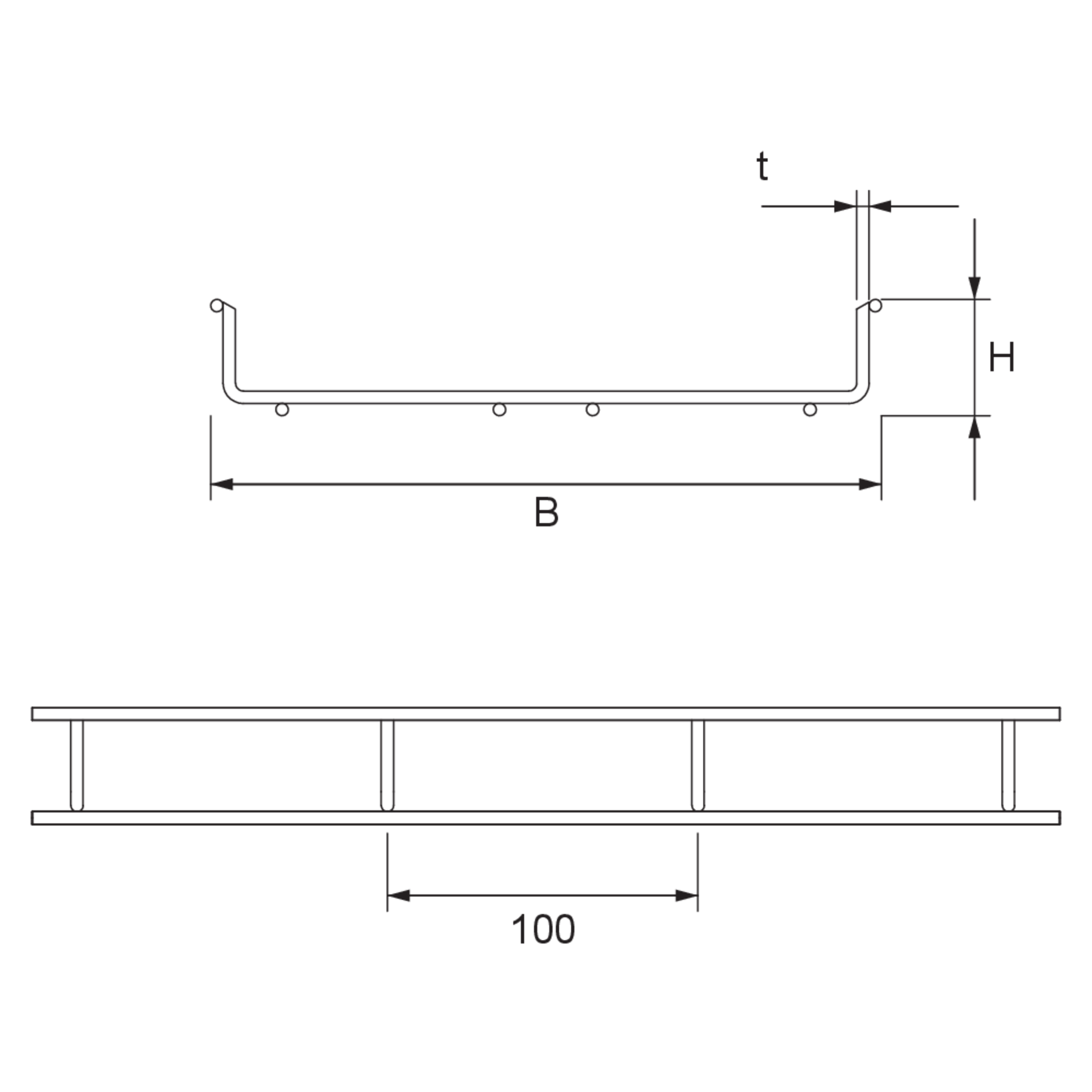

Gitterbahn, U-förmig, Höhe = 38 mm

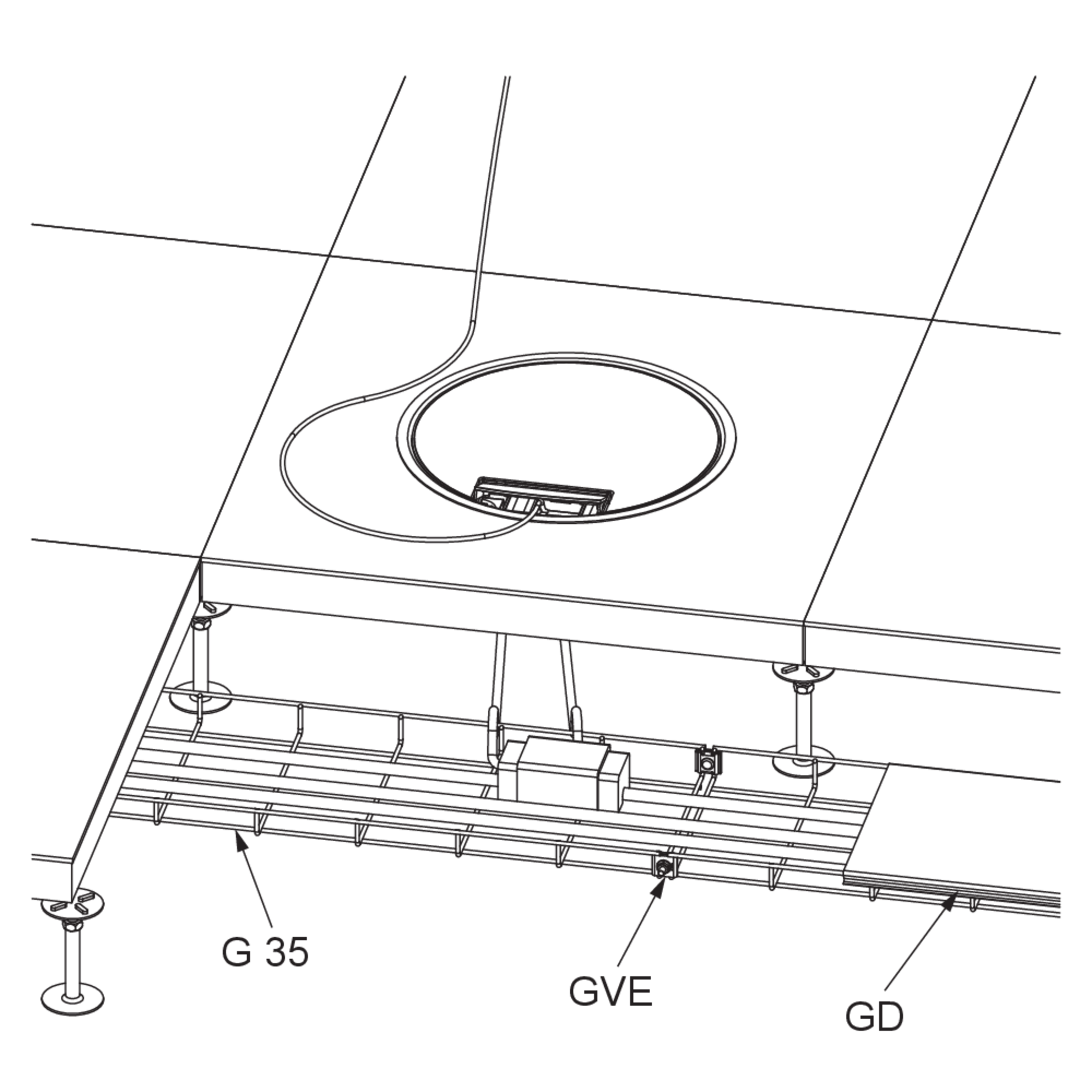

Die U-förmige Gitterbahn G 35 hat eine Seitenhöhe von 38 mm und ist in Bahnbreiten von 116 bis 618 mm erhältlich. Die Standardlänge beträgt 3004 mm. Zur Verlegung von leichten Kabeln und Leitungen, insbesondere für direkte und erhöhte Bodenmontage sowie Zwischenböden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

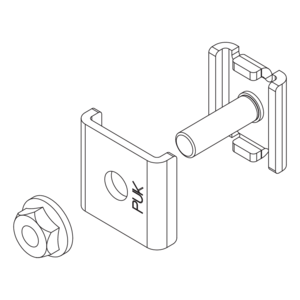

Für die Gitterbahn G 35 ist der Gitterbahnverbinder GVE zu verwenden.

Betreten verboten
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

QSK

Streckenlast Steuerkabel

Ø

Drahtdurchmesser

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10S
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,04 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1,690 kg
    Mehr Informationen
  • G 35-15S
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,07 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1,850 kg
    Mehr Informationen
  • G 35-20S
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,09 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2,590 kg
    Mehr Informationen
  • G 35-30S
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,13 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3,500 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

QSK

Streckenlast Steuerkabel

Ø

Drahtdurchmesser

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10F
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,04 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1,810 kg
    Mehr Informationen
  • G 35-15F
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,07 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1,980 kg
    Mehr Informationen
  • G 35-20F
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,09 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2,780 kg
    Mehr Informationen
  • G 35-30F
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,13 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3,740 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B

Breite

L

Länge

QSK

Streckenlast Steuerkabel

Ø

Drahtdurchmesser

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,04 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1,690 kg
    Mehr Informationen
  • G 35-15GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,07 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1,850 kg
    Mehr Informationen
  • G 35-20GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,09 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2,590 kg
    Mehr Informationen
  • G 35-30GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,13 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3,500 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

QSK

Streckenlast Steuerkabel

Ø

Drahtdurchmesser

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10E
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,04 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1,690 kg
    Mehr Informationen
  • G 35-15E
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,07 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1,850 kg
    Mehr Informationen
  • G 35-20E
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,09 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2,590 kg
    Mehr Informationen
  • G 35-30E
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Streckenlast Steuerkabel
    0,13 kN/m
    Drahtdurchmesser
    4,00 mm
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3,500 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

Belastungsdiagramm

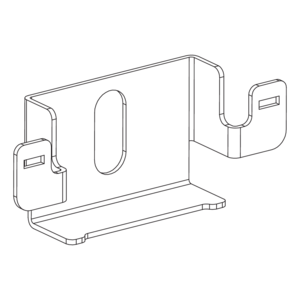

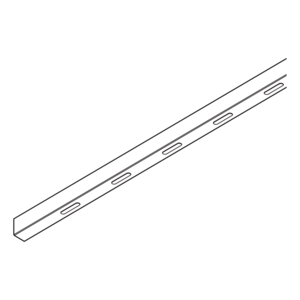

Inklusivzubehör
