Art.-Nr. G 35-15S

Gitterbahn

Gitterbahn, U-förmig, Höhe = 38 mm

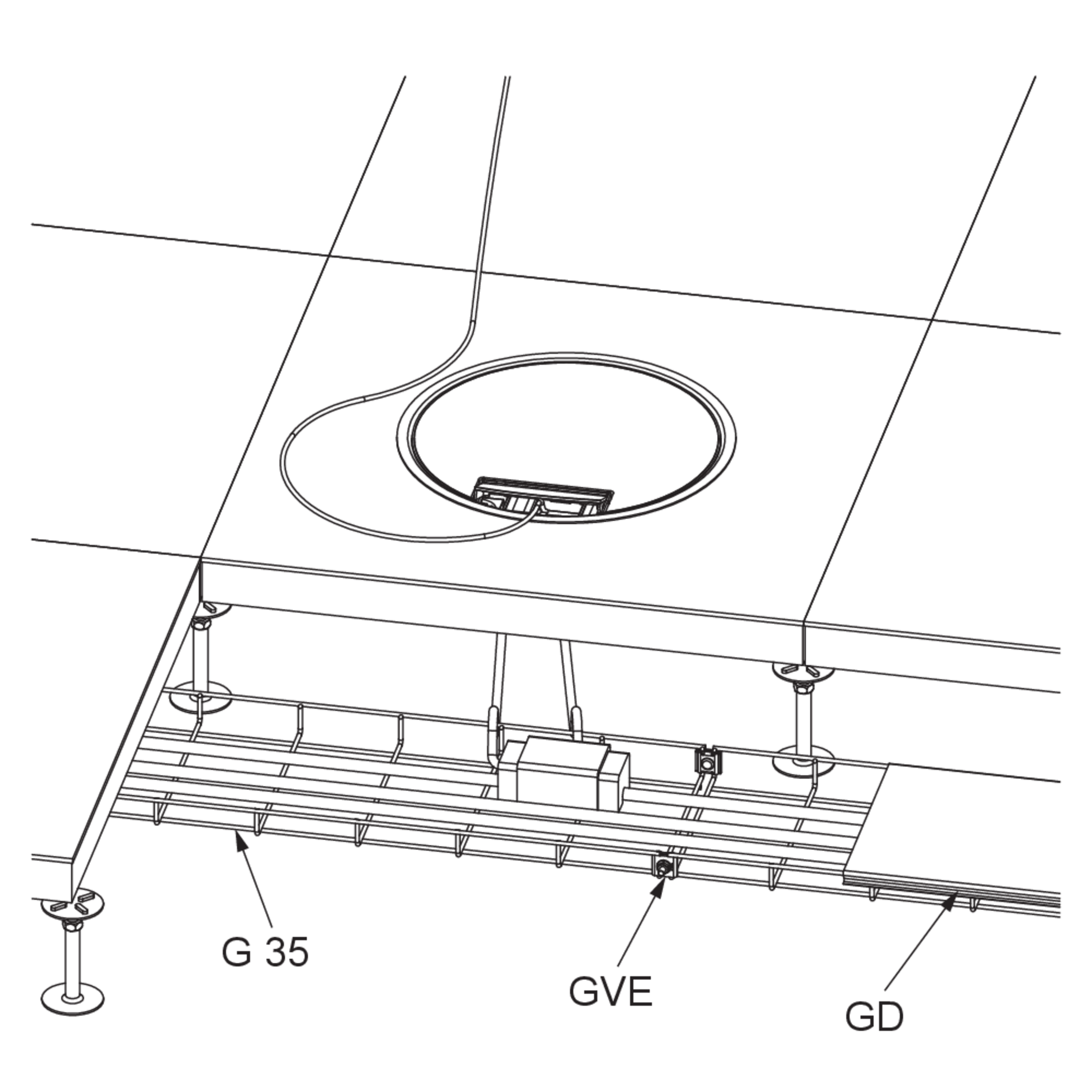

Die U-förmige Gitterbahn G 35 hat eine Seitenhöhe von 38 mm und ist in Bahnbreiten von 116 bis 618 mm erhältlich. Die Standardlänge beträgt 3004 mm. Zur Verlegung von leichten Kabeln und Leitungen, insbesondere für direkte und erhöhte Bodenmontage sowie Zwischenböden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

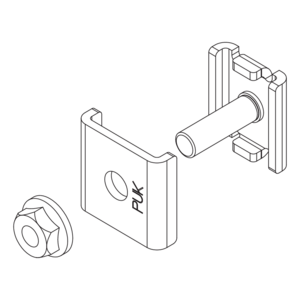

Für die Gitterbahn G 35 ist der Gitterbahnverbinder GVE zu verwenden.

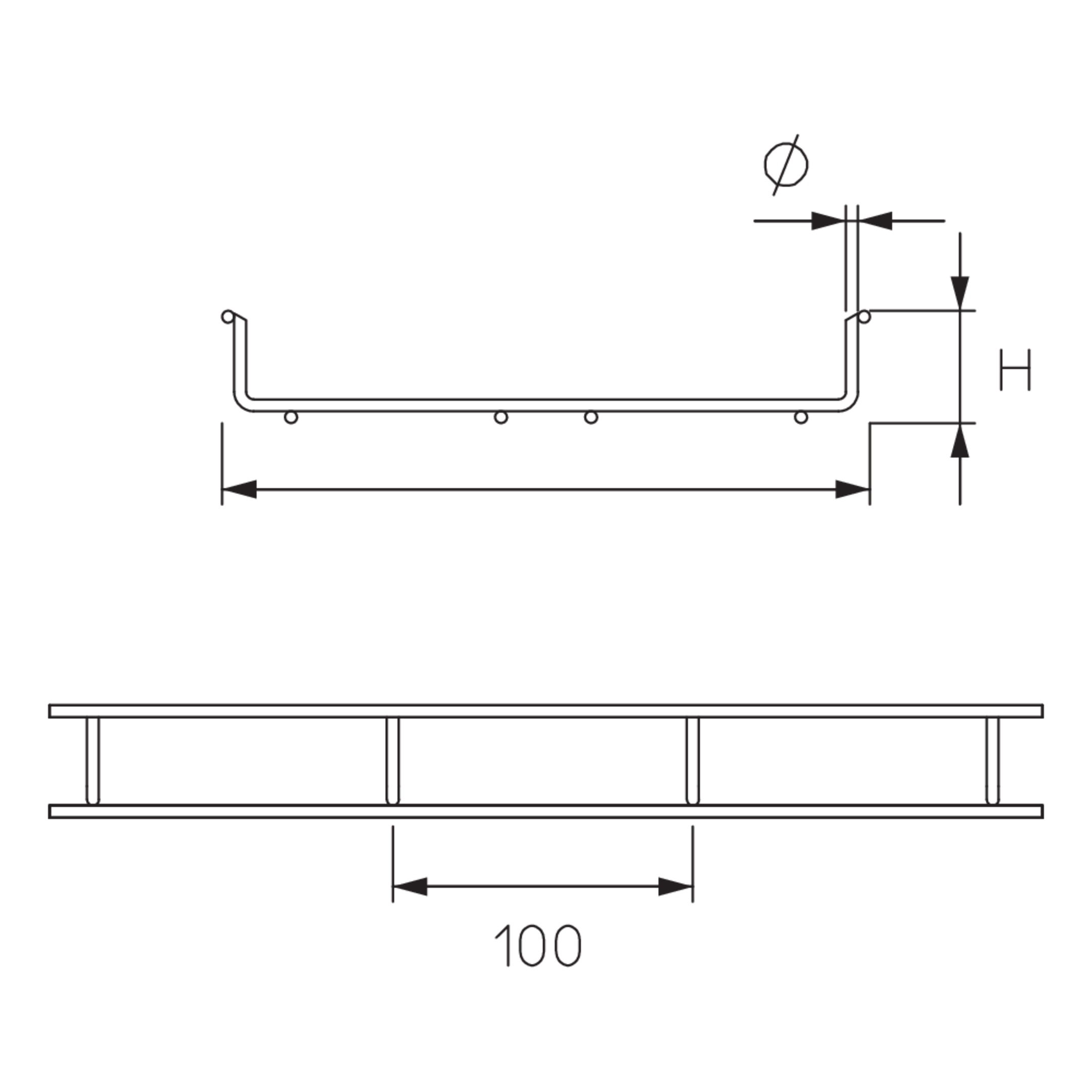

Art.-Nr.
G 35-15S
Höhe
38 mm
Breite
166 mm
Länge
3004 mm
Materialstärke Profile
4.00 mm
Streckenlast Steuerkabel
0.07 kN/m
Querschnittsfläche
43 cm2
Gewicht je Lagermengeneinheit
1.850 kg
Betreten verboten
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

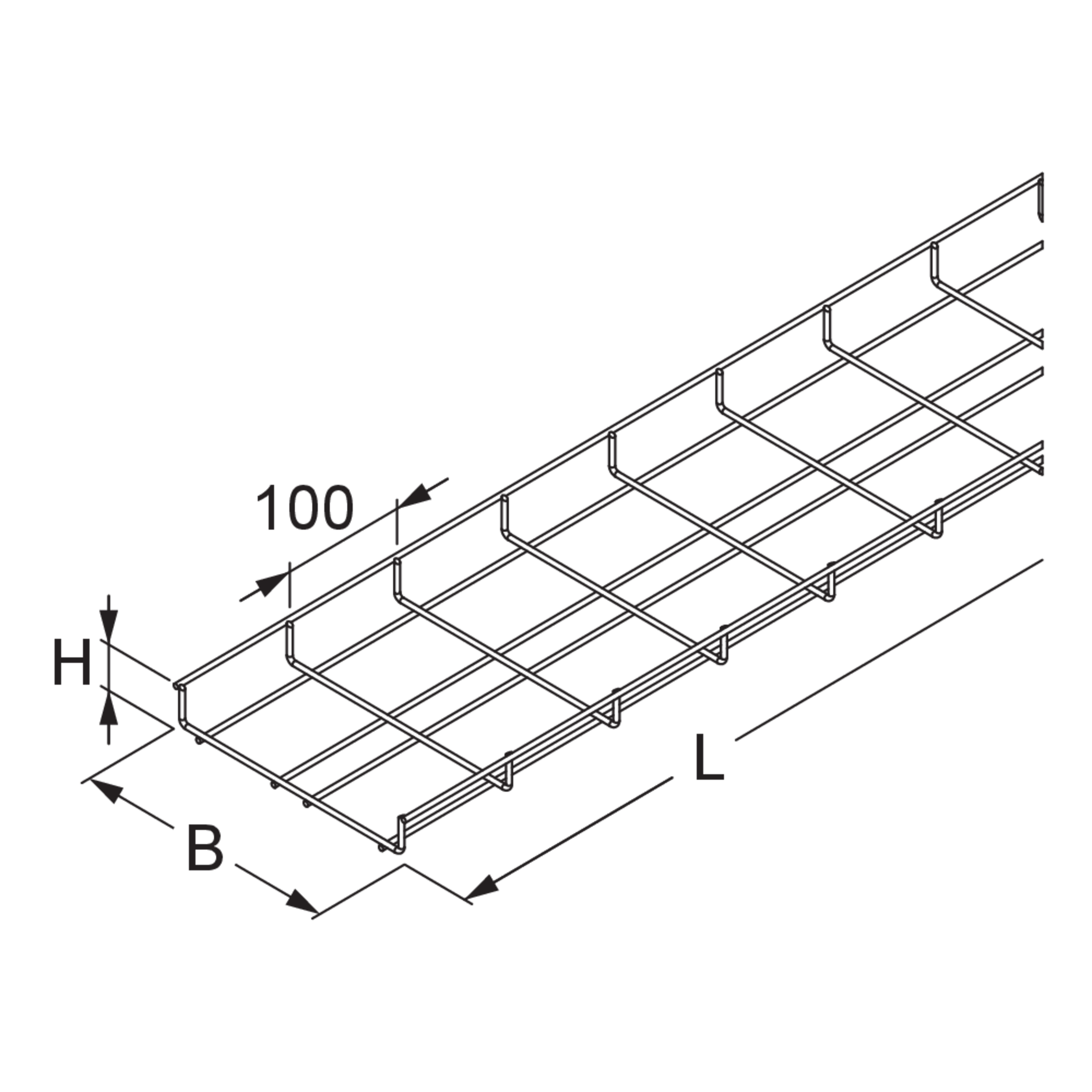

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke Profile

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10S
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.04 kN/m
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1.690 kg
    Mehr Informationen
  • G 35-15S
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.07 kN/m
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1.850 kg
    Mehr Informationen
  • G 35-20S
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.09 kN/m
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2.590 kg
    Mehr Informationen
  • G 35-30S
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke Profile

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10F
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.04 kN/m
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1.810 kg
    Mehr Informationen
  • G 35-15F
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.07 kN/m
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1.980 kg
    Mehr Informationen
  • G 35-20F
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.09 kN/m
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2.780 kg
    Mehr Informationen
  • G 35-30F
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3.740 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke Profile

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.04 kN/m
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1.690 kg
    Mehr Informationen
  • G 35-15GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.07 kN/m
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1.850 kg
    Mehr Informationen
  • G 35-20GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.09 kN/m
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2.590 kg
    Mehr Informationen
  • G 35-30GV
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke Profile

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • G 35-10E
    Gitterbahn
    Höhe
    38 mm
    Breite
    116 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.04 kN/m
    Querschnittsfläche
    29 cm2
    Gewicht je Lagermengeneinheit
    1.690 kg
    Mehr Informationen
  • G 35-15E
    Gitterbahn
    Höhe
    38 mm
    Breite
    166 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.07 kN/m
    Querschnittsfläche
    43 cm2
    Gewicht je Lagermengeneinheit
    1.850 kg
    Mehr Informationen
  • G 35-20E
    Gitterbahn
    Höhe
    38 mm
    Breite
    216 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.09 kN/m
    Querschnittsfläche
    58 cm2
    Gewicht je Lagermengeneinheit
    2.590 kg
    Mehr Informationen
  • G 35-30E
    Gitterbahn
    Höhe
    38 mm
    Breite
    316 mm
    Länge
    3004 mm
    Materialstärke Profile
    4.00 mm
    Streckenlast Steuerkabel
    0.13 kN/m
    Querschnittsfläche
    87 cm2
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Gitterbahnen - Montageanleitung

    Montageanleitung für G 50, G 100, GI, GTD 30, GTDW, GVR, GV 30, GVD 30, GVU, GVK, GV-L, GBH, GBHK, GTR, GK-A, GD, GDR, GD-SW,

    PDF

    Sprache wählenSprache wählen

    Gitterbahnen - Montageanleitung

    Sprache für den Download wählen

    • de

    • en

    Gitterbahnen - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    Gitterbahnen - Technische Information

    Sprache für den Download wählen

    • de

    Gitterbahnen G - Kompaktübersicht

    Kompaktübersicht über Gitterbahnen und Zubehör: G 50, G 100, GDR, GD, GKAB, DB, DKSL, KDU, KDAG, KHUSS, GBAG, HB, KWF, KHA, KW, KA, VErbinder, Trennsteg, Distanzbügel

    PDF (532.66 KB)

    DownloadDownload

    • de

    • en

    • es

    Kabeltragsysteme - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.

    PDF

    Sprache wählenSprache wählen

    Kabeltragsysteme - Gesamtkatalog

    Sprache für den Download wählen

    • de

    • en

    Preisliste 2026 Ausbau

    Gültig ab 1. Februar 2026

    PDF

    Sprache wählenSprache wählen

    Preisliste 2026 Ausbau

    Sprache für den Download wählen

    • de

    • en

    Sichere Arbeitslast (Gitterbahn G 35)

    Zertifikat, geprüft nach DIN EN 61537

    PDF

    Sprache wählenSprache wählen

    Sichere Arbeitslast (Gitterbahn G 35)

    Sprache für den Download wählen

    • de

    • en

    Elektrische Leitfähigkeit (G 35 & GVE)

    Zertifikat, geprüft nach DIN EN 61537

    PDF

    Sprache wählenSprache wählen

    Elektrische Leitfähigkeit (G 35 & GVE)

    Sprache für den Download wählen

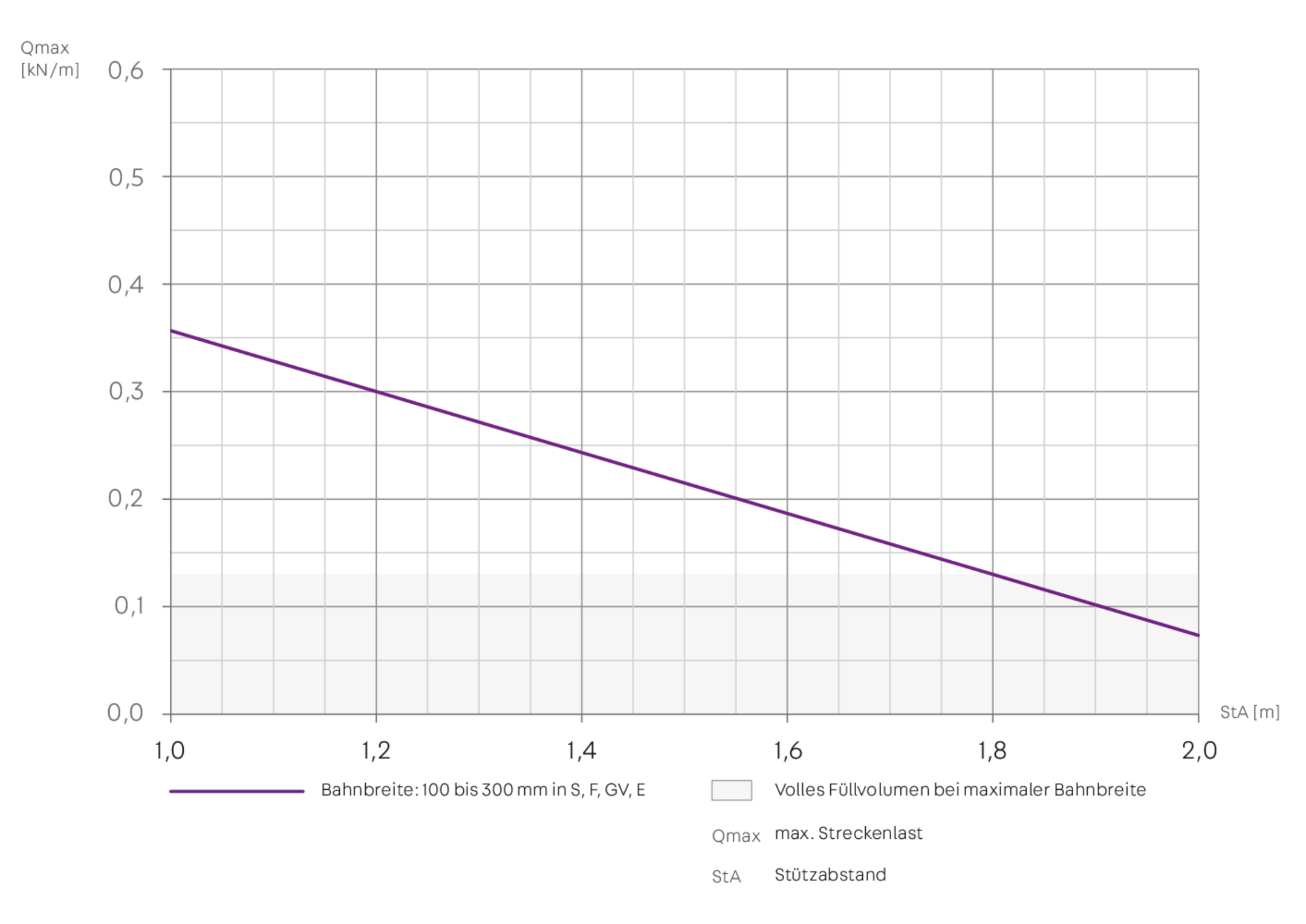

Belastungsdiagramm
